EDS-305 系列

5 端口非网管型工业以太网交换机

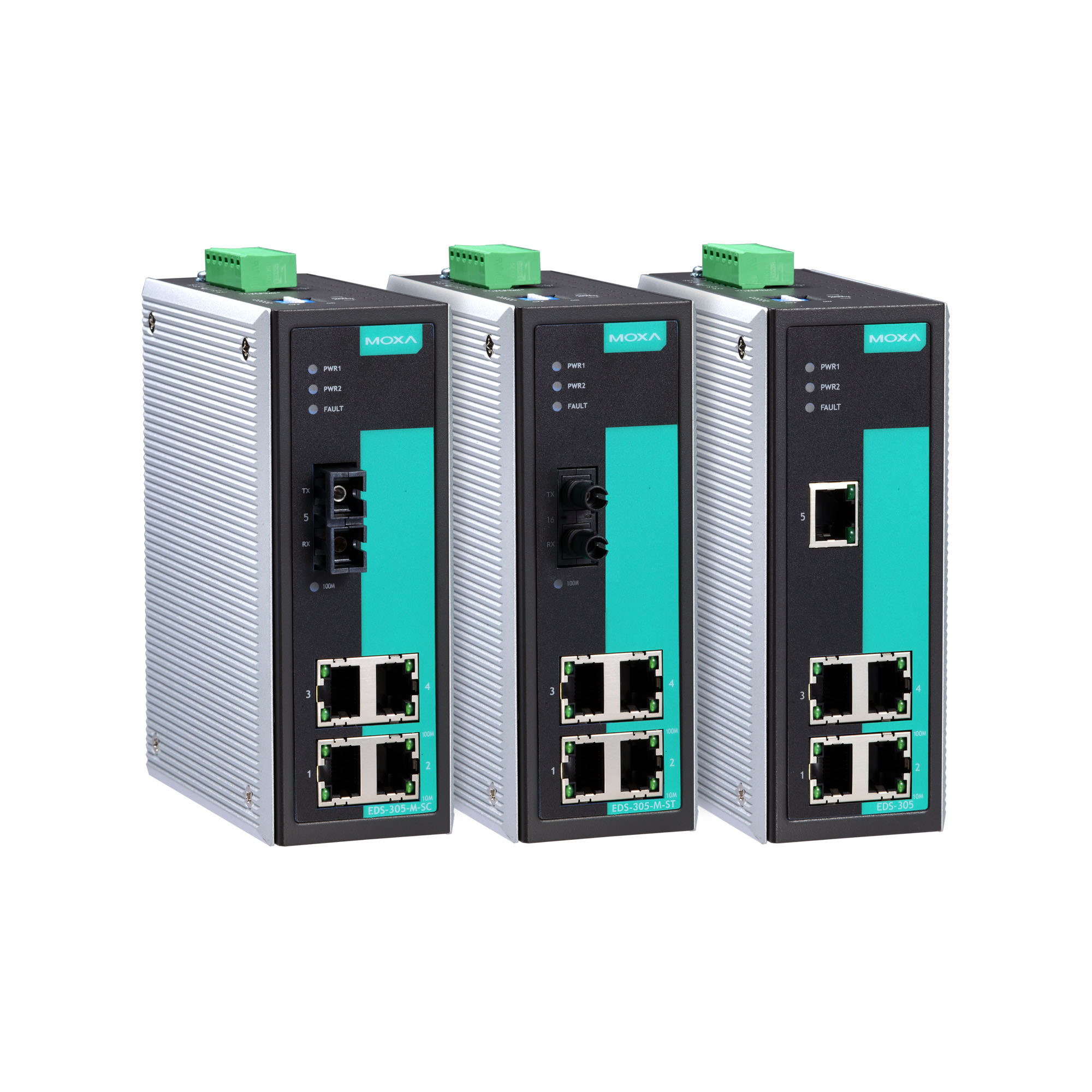

moxa-eds-305-series-image-1-(1).jpg | Moxa

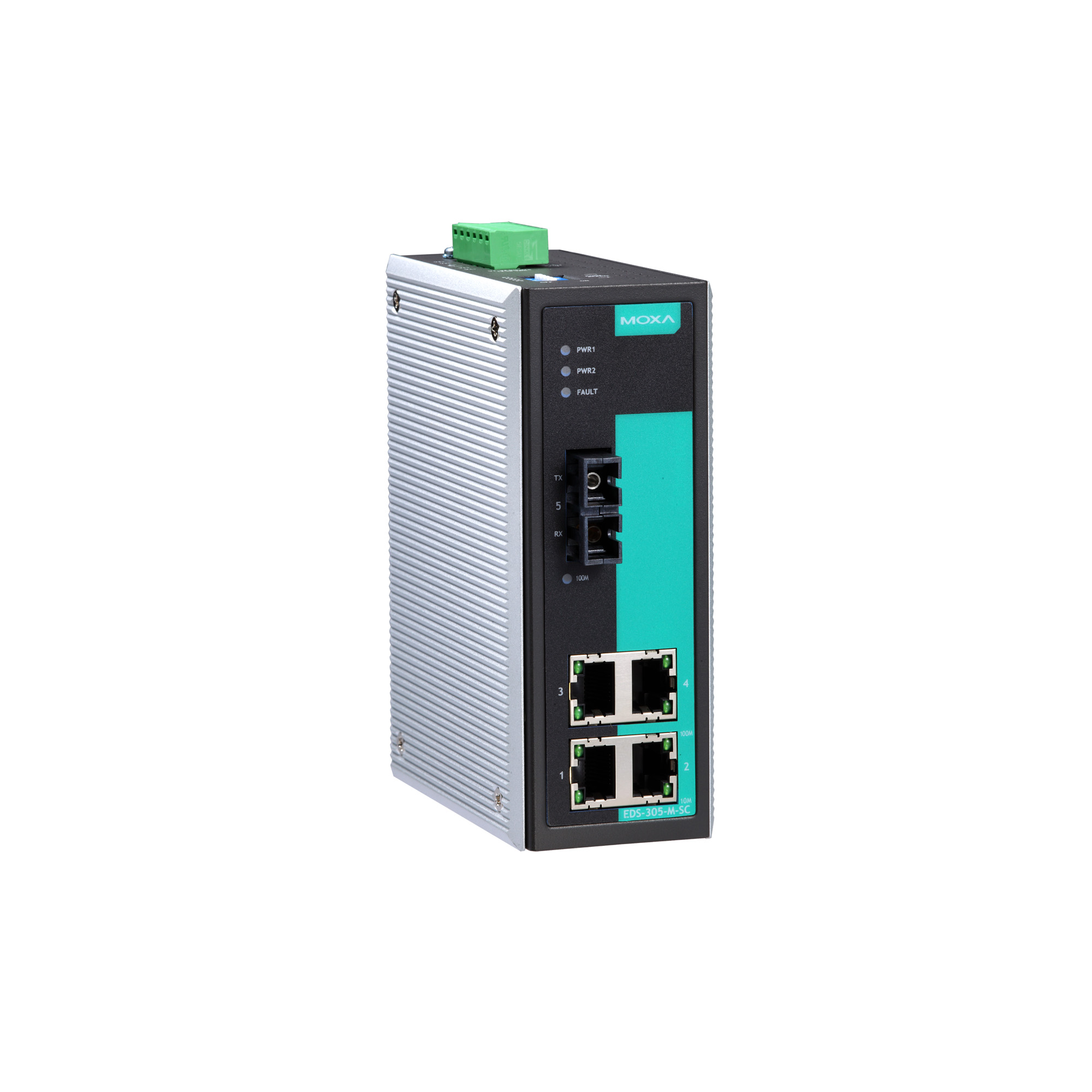

moxa-eds-305-series-image-2-(1).jpg | Moxa
moxa-eds-305-series-image-3-(1).jpg | Moxa

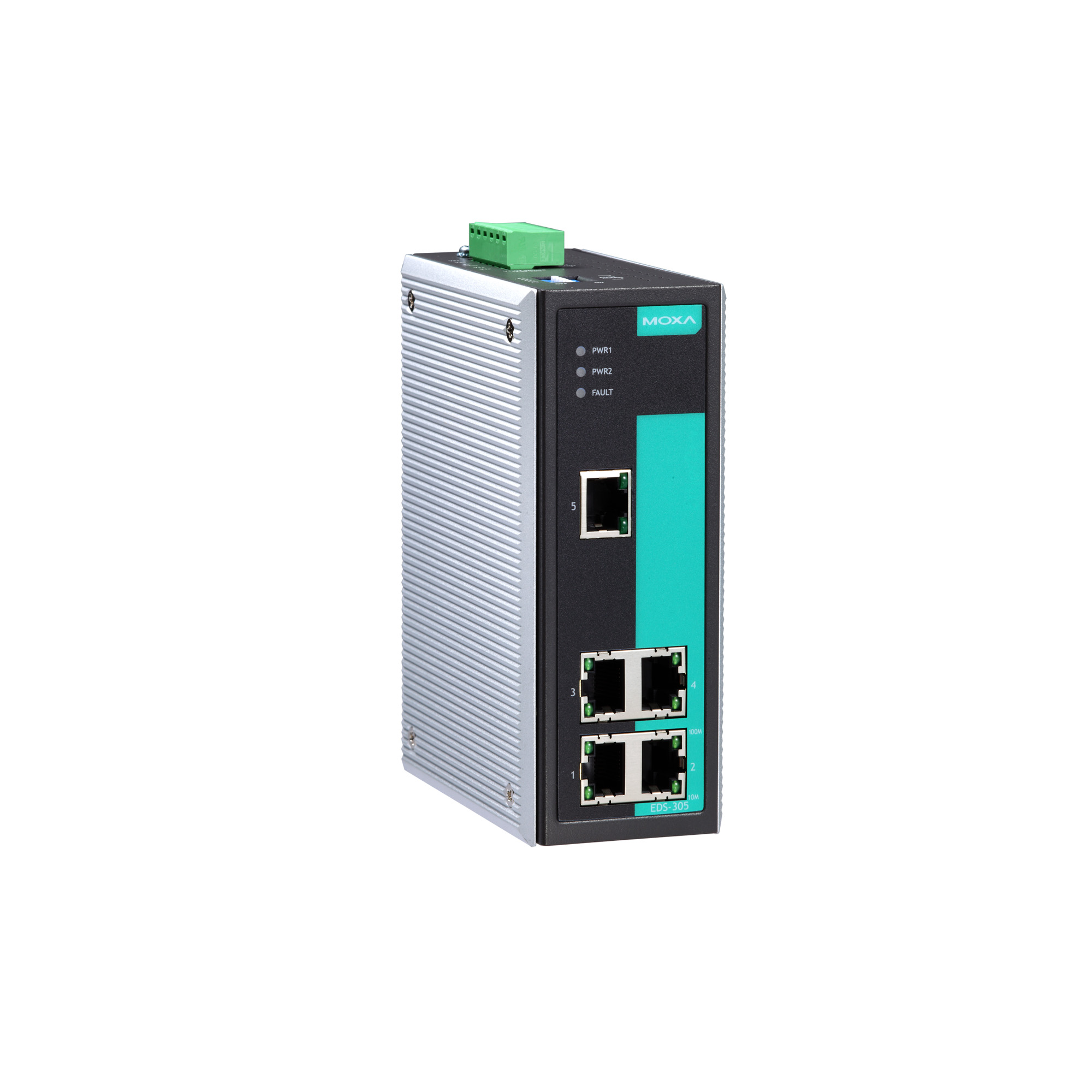

moxa-eds-305-series-image-4-(1).jpg | Moxa

特点和优势

  • 电源故障和端口中断时,可通过继电器输出警告
  • 广播风暴保护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-305 工业以太网交换机为工业以太网通信提供了经济型解决方案。这款 5 端口交换机具有内置的继电器警告功能,可在发生电源故障或端口中断时,向网络管理员发出警报。此外,这款交换机专用于严苛的工业环境,例如:Class 1 Div. 2 和 ATEX Zone 2 危险环境。

这款交换机符合 FCC、UL 和 CE 标准,支持 0 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试,以满足工业自动化控制应用的特殊需求。EDS-305 交换机可以轻松安装在导轨和配电箱上。



  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 10/100BaseT(X) 端口(RJ45 接头)

    EDS-305/305-T:5
    EDS-305-M-SC/M-ST/S-SC 系列,EDS-305-S-SC-80:4

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

    EDS-305-M-SC 系列:1

  • 100BaseFX 端口(多模 ST 接头)

    EDS-305-M-ST 系列:1

  • 100BaseFX 端口(单模 SC 接头)

    EDS-305-S-SC:1
    EDS-305-S-SC-T:1

  • 100BaseFX 端口(单模 SC 接头,80 km)

    EDS-305-S-SC-80:1

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • 光纤





  • 以太网接口

    端口中断报警

  • MAC 地址表大小

    1 K

  • 数据包缓冲区大小

    384 K

  • 处理类型

    存储转发

  • 输入电流

    EDS-305/305-T:0.11 A @ 24 VDC
    EDS-305-M/S 系列:0.15 A @ 24 VDC

  • 连接

    1 个可拆卸 6 触点接线端子

  • 工作电压

    12 至 48 VDC

  • 输入电压

    24 VDC,冗余双电源输入

  • 反接保护

    支持

  • 过载电流保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸)

  • 重量

    790 g (1.75 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 危险环境

    ATEX,Class I Division 2

  • EMI

    CISPR 32,FCC Part 15B Class A

  • 海事

    DNV-GL

  • EMC

    EN 55032/24

  • 振动

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 MHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 508、UL 60950-1,CSA C22.2 编号 60950-1

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 时间

    422,742 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-305 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for EDS-305-M-SC
524.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-305-M-ST
524.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-305
396.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
QIG for EDS-305 Series
2.5 MB
QIG 英文 v10.0 2017年3月20日 2017年3月20日

可用型号 (9)

显示图片

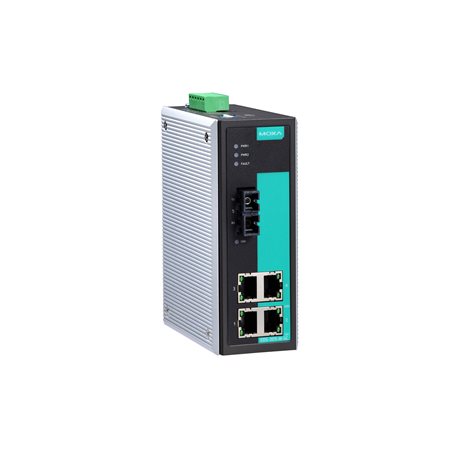

moxa-eds-305-image.jpg | MoxaEDS-305moxa-eds-305-m-sc-image.jpg | MoxaEDS-305-M-SCmoxa-eds-305-m-st-image.jpg | MoxaEDS-305-M-STmoxa-eds-305-s-sc-image.jpg | MoxaEDS-305-S-SC
10/100BaseT(X) 端口
RJ45 接头
5444
100BaseFX 端口
多模, SC 接头
1
100BaseFX 端口
多模, ST 接头
1
100BaseFX 端口
单模, SC 接头
1
工作温度0 to 60°C0 to 60°C0 to 60°C0 to 60°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

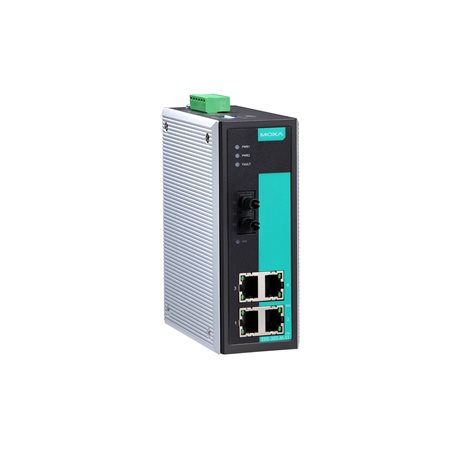

moxa-eds-305-s-sc-80-image.jpg | MoxaEDS-305-S-SC-80moxa-eds-305-m-sc-t-image.jpg | MoxaEDS-305-M-SC-Tmoxa-eds-305-m-st-t-image.jpg | MoxaEDS-305-M-ST-Tmoxa-eds-305-s-sc-t-image.jpg | MoxaEDS-305-S-SC-T
10/100BaseT(X) 端口
RJ45 接头
4444
100BaseFX 端口
多模, SC 接头
1
100BaseFX 端口
多模, ST 接头
1
100BaseFX 端口
单模, SC 接头
11
工作温度0 to 60°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-eds-305-t-image.jpg | MoxaEDS-305-T
10/100BaseT(X) 端口
RJ45 接头
5
100BaseFX 端口
多模, SC 接头
100BaseFX 端口
多模, ST 接头
100BaseFX 端口
单模, SC 接头
工作温度-40 to 75°C
添加到报价查看收藏夹
