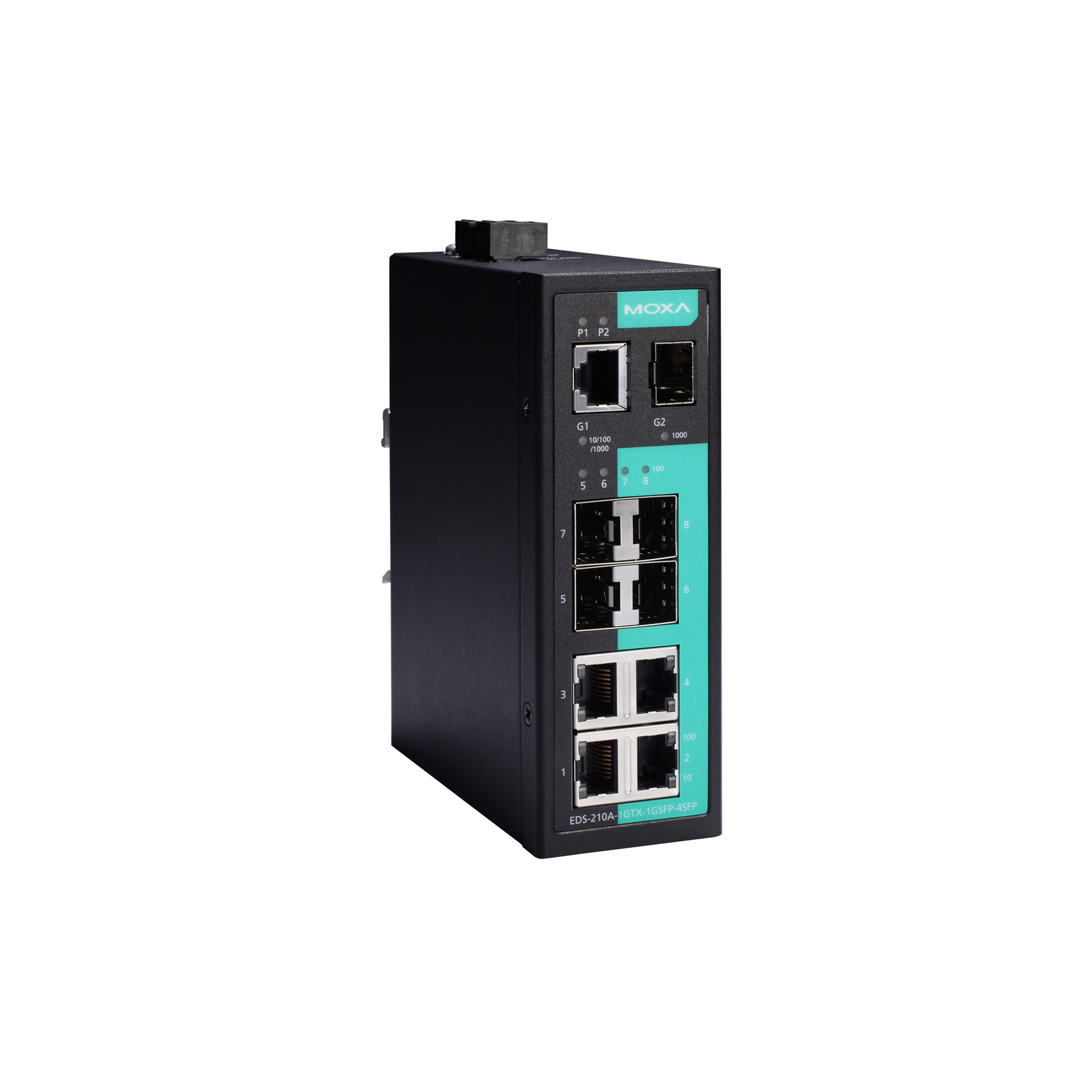

EDS-210A 系列

8+2G/9+1G 端口千兆非网管型工业以太网交换机

moxa-eds-210a-series-image-1-(1).jpg | Moxa

特点和优势

  • 多达 2 个千兆以太网端口用于上行链路,满足高带宽数据传输
  • 多个光纤端口,多达 4 个 100BaseSFP 端口组合,实现最大灵活性
  • IP30 等级防护
  • 12/24/48 VDC 冗余双电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-210A 系列 10 端口非网管型工业以太网交换机,配备多达 2 个千兆以太网端口,是高带宽数据融合应用的理想选择。EDS-210A-1GSFP-1SFP 配备 1 个千兆光纤 SFP 插槽,EDS-210A-1GTX-1GSFP-4SFP 配备 1 个千兆光纤 SFP 插槽和 1 个千兆电口。

EDS-210A 非网管型交换机配备多个 100M 端口,多达 4 个 100BaseSFP 插槽和 8 个 100BaseTX 电口,提供了灵活性和长距离通信。

EDS-210A 系列支持 12/24/48 VDC 冗余双电源输入、导轨式安装和高级 EMI/EMC 功能。除了体积小巧,安装节省空间外,每台 EDS-210A 都通过了 100% 烧机测试,以确保其质量。此外,EDS-210A 系列支持 -10 至 60°C 工作温度,还提供 -40 至 75°C 宽温型号。

这些特性使 EDS-210A 成为高带宽传输和上行链路数据融合应用的理想选择,例如:视频监控、收费系统、ITS 和工厂自动化。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    EDS-210A-1GTX-1GSFP-4SFP 系列:1

  • 10/100BaseT(X) 端口(RJ45 接头)

    EDS-210A-1GSFP-1SFP 系列:8
    EDS-210A-1GTX-1GSFP-4SFP 系列:4

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 1000BaseSFP 插槽

    1

  • 100BaseSFP 插槽

    EDS-210A-1GSFP-1SFP 系列:1
    EDS-210A-1GTX-1GSFP-4SFP 系列:4

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3z,用于 1000BaseX

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    1 Mb

  • 处理类型

    存储转发

  • 连接

    2 个可拆卸 2 触点接线端子

  • 输入电流

    0.39 A @ 24 VDC

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    45.8 x 134 x 105 mm(1.8 x 5.28 x 4.13 英寸)

  • 重量

    EDS-210A-1GSFP-1SFP 系列:520 g (1.15 lb)
    EDS-210A-1GTX-1GSFP-4SFP 系列:570 g (1.26 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 MHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    EDS-210A-1GSFP-1SFP 系列:2,469,233 小时
    EDS-210A-1GTX-1GSFP-4SFP 系列:2,485,402 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-210A 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EDS-210A-1GTX-1GSFP-4SFP TOP
519.5 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-210A-1SFP-1GSFP TOP
436.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
QIG for EDS-210A Series
1.9 MB
QIG 英文 v3.0 2017年3月20日 2017年3月20日
