EDS-208 系列

8 端口入门级非网管型以太网交换机

moxa-eds-208-series-image-1-(1).jpg | Moxa
moxa-eds-208-series-image-2-(1).jpg | Moxa
moxa-eds-208-series-image-3-(1).jpg | Moxa
moxa-eds-208-series-image-4-(1).jpg | Moxa
moxa-eds-208-series-image-5-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X)(RJ45 接头)、100BaseFX(多模、SC/ST 接头)
  • 支持 IEEE802.3/802.3u/802.3x
  • 广播风暴保护
  • 支持导轨式安装
  • 支持 -10 至 60°C 工作温度

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-208 系列配备 IEEE 802.3/802.3u/802.3x、10/100M、全/半双工、MDI/MDIX 自适应 RJ45 端口。EDS-208 系列支持 -10 至 60°C 工作温度,坚固耐用,适用于任何严苛的工业环境。此系列交换机可以轻松安装在导轨和配电箱上。导轨式安装、宽温,以及带 LED 指示灯的 IP30 外壳,使即插即用的 EDS-208 交换机可靠和易于使用。



  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • 10/100BaseT(X) 端口(RJ45 接头)

    自动 MDI/MDI-X 连接
    全/半双工模式

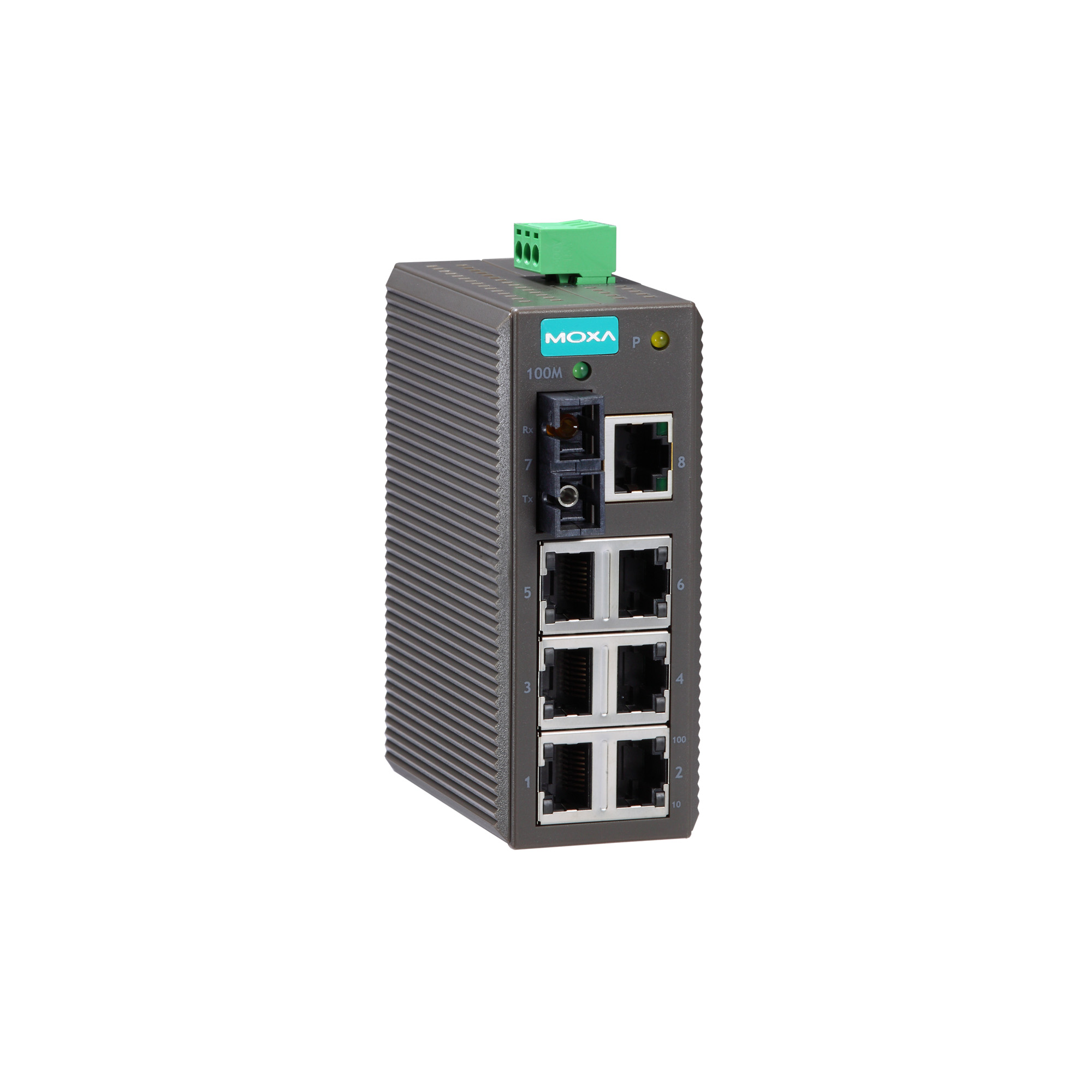

  • 100BaseFX 端口(多模 SC 接头)

    EDS-208-M-SC: 支持

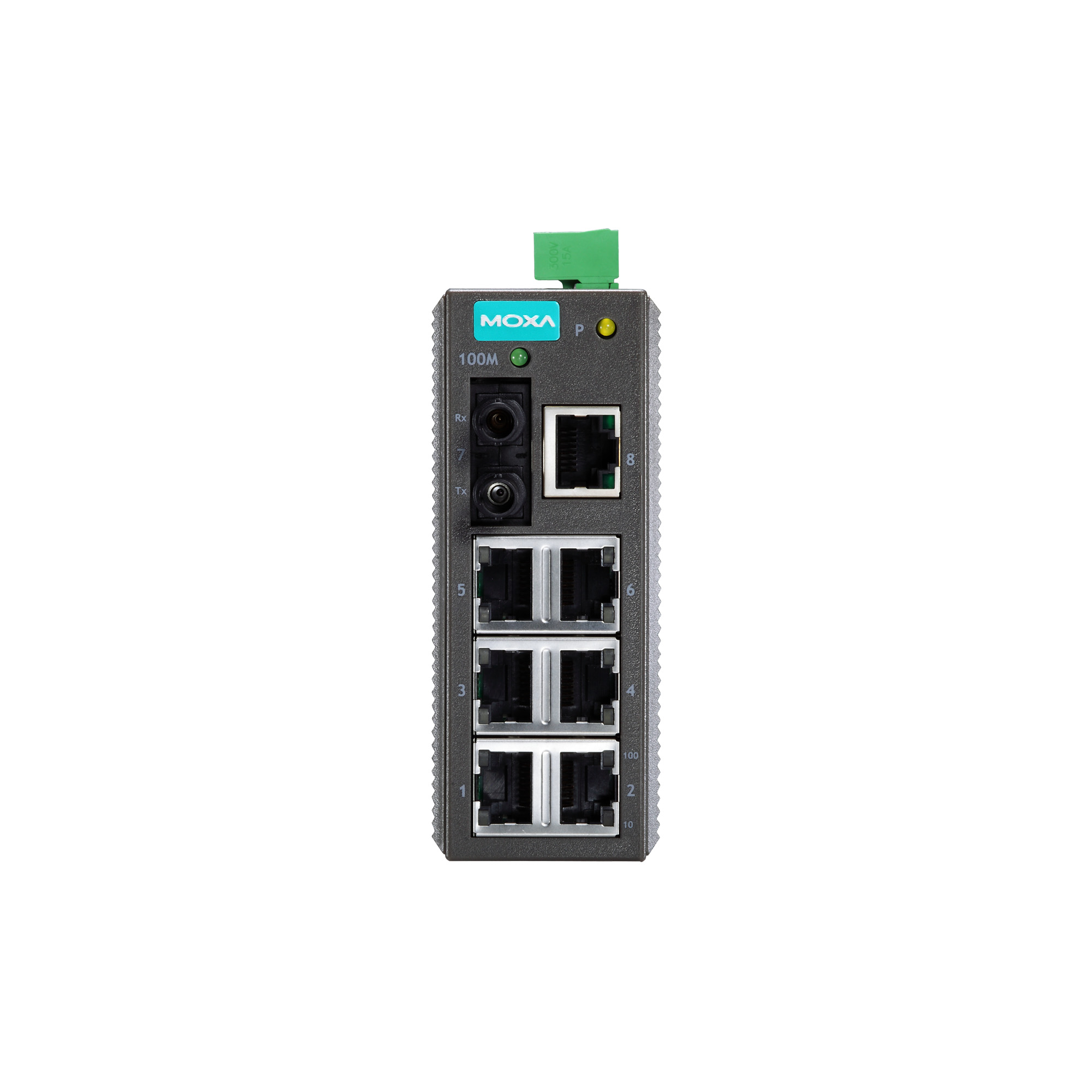

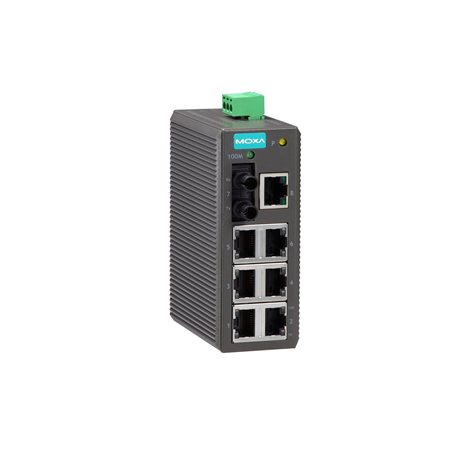

  • 100BaseFX 端口(多模 ST 接头)

    EDS-208-M-ST:支持

  • 光纤





  • 处理类型

    存储转发

  • MAC 地址表大小

    2 K

  • 数据包缓冲区大小

    768 kb

  • 输入电压

    24 VDC

  • 输入电流

    EDS-208:0.07 A @ 24 VDC
    EDS-208-M 系列:0.1 A @ 24 VDC

  • 工作电压

    12 至 48 VDC

  • 连接

    1 个可拆卸 3 触点接线端子

  • 过载电流保护

    2.5 A @ 24 VDC

  • 反接保护

    支持

  • 外壳

    塑料

  • IP 等级

    IP30

  • 尺寸

    40 x 100 x 86.5 mm(1.57 x 3.94 x 3.41 英寸)

  • 重量

    170 g (0.38 lb)

  • 安装

    导轨式安装

  • 工作温度

    -10 至 60°C(14 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-31

  • 时间

    EDS-208:401,624 小时
    EDS-208-M 系列:368,353 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Manual for EDS-208 Series
3.1 MB
手册 英文 v5.1 2019年3月18日 2019年3月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-208 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EDS-208-M
499.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-208
529.0 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (3)

显示图片
moxa-eds-208-image.jpg | MoxaEDS-208moxa-eds-208-m-sc-image.jpg | MoxaEDS-208-M-SCmoxa-eds-208-m-st-image.jpg | MoxaEDS-208-M-ST
10/100BaseT(X) 端口
RJ45 接头
877
100BaseFX 端口
多模 ST 接头
1
100BaseFX 端口
多模 SC 接头
1
外壳材料PlasticPlasticPlastic
工作电压12-45 VDC12-45 VDC12-45 VDC
工作温度-10 to 60°C-10 to 60°C-10 to 60°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

添加至收藏夹

EDS-208 系列

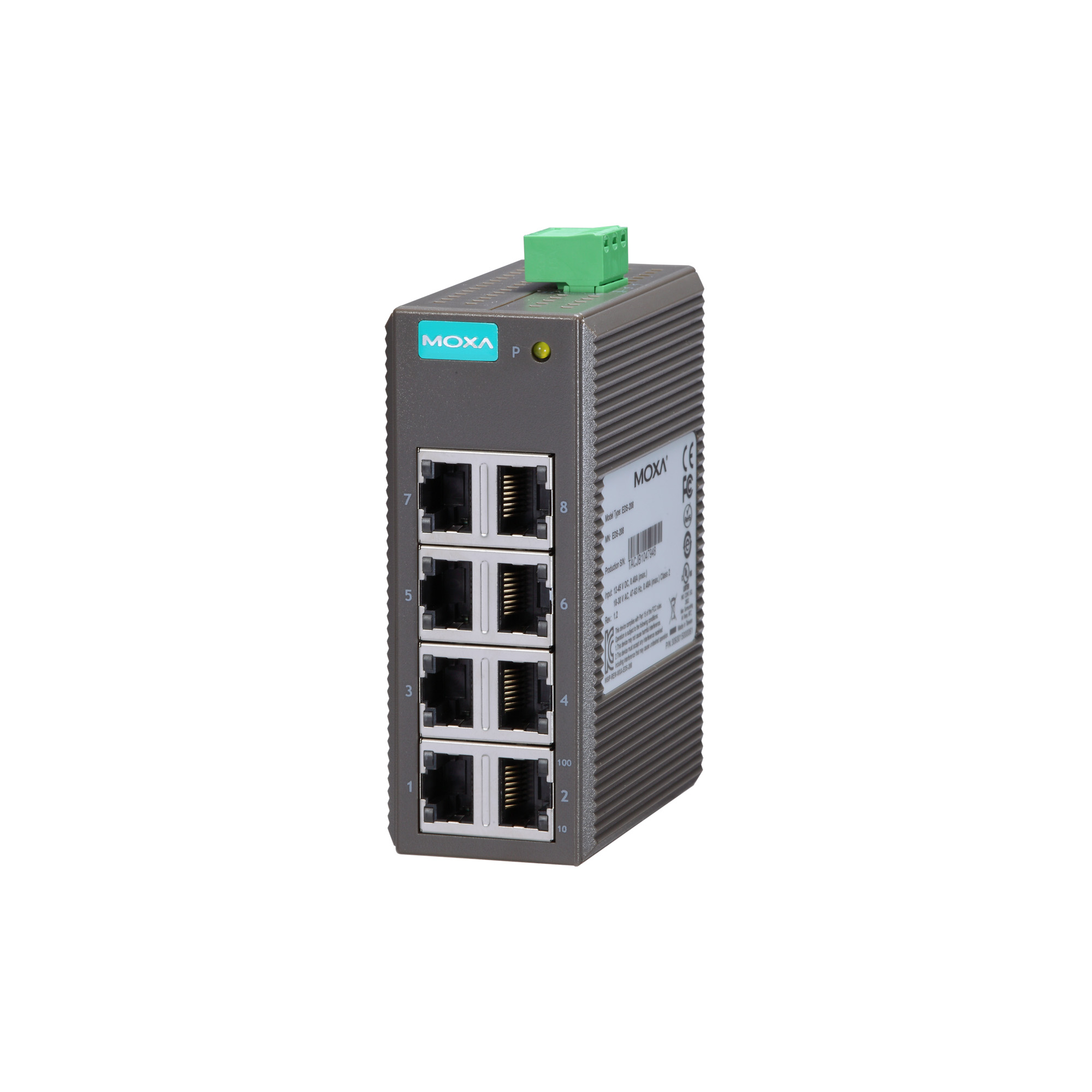

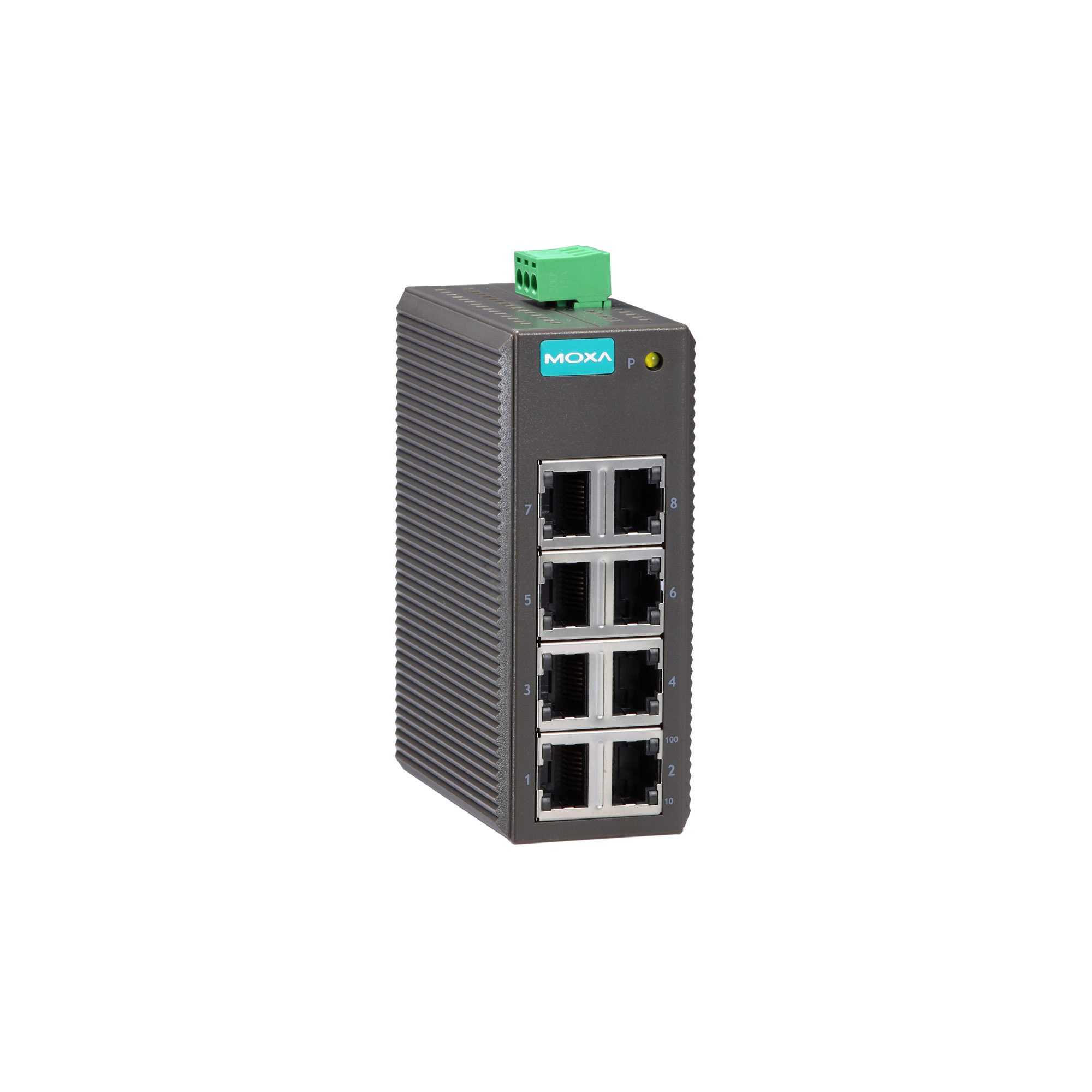

EDS-208
