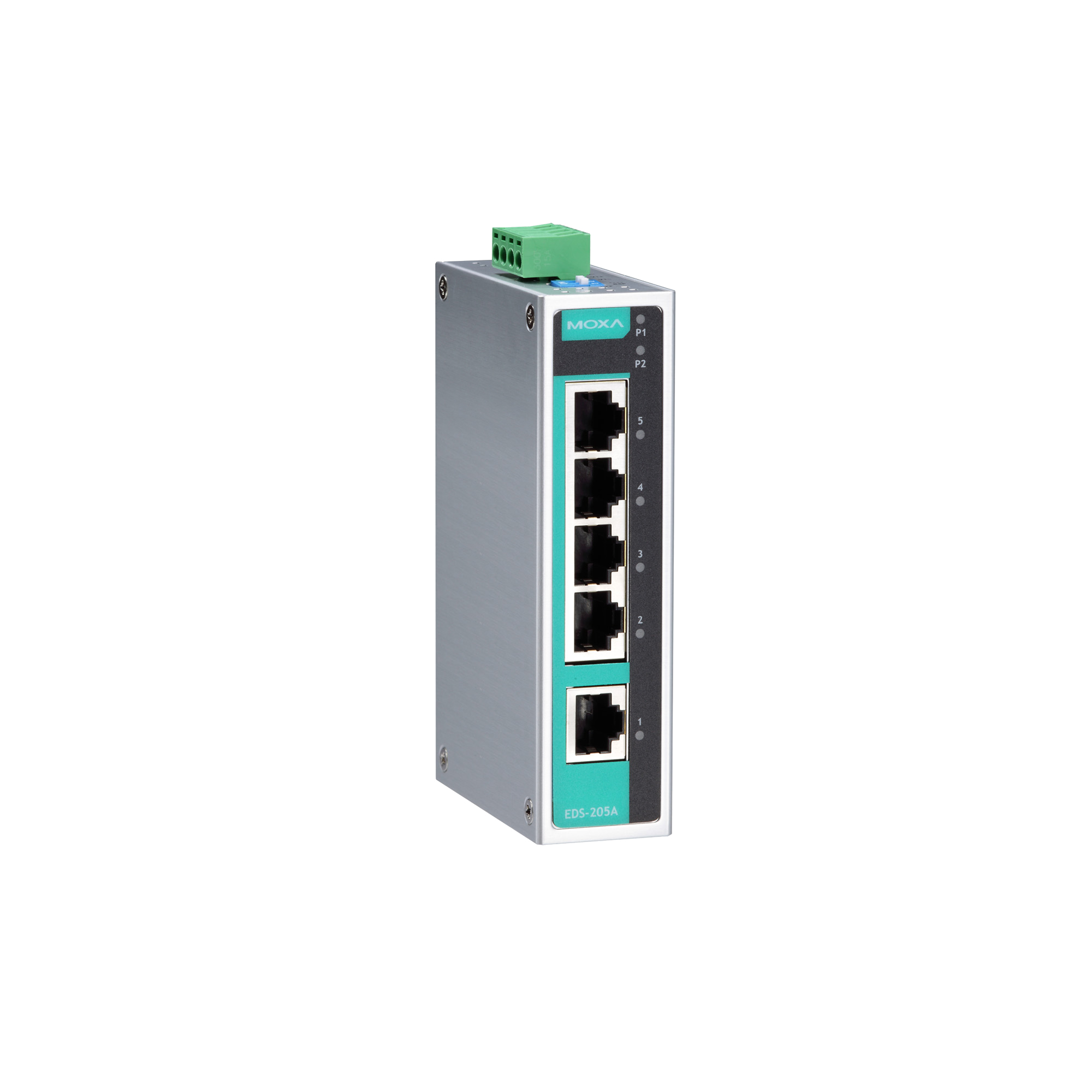

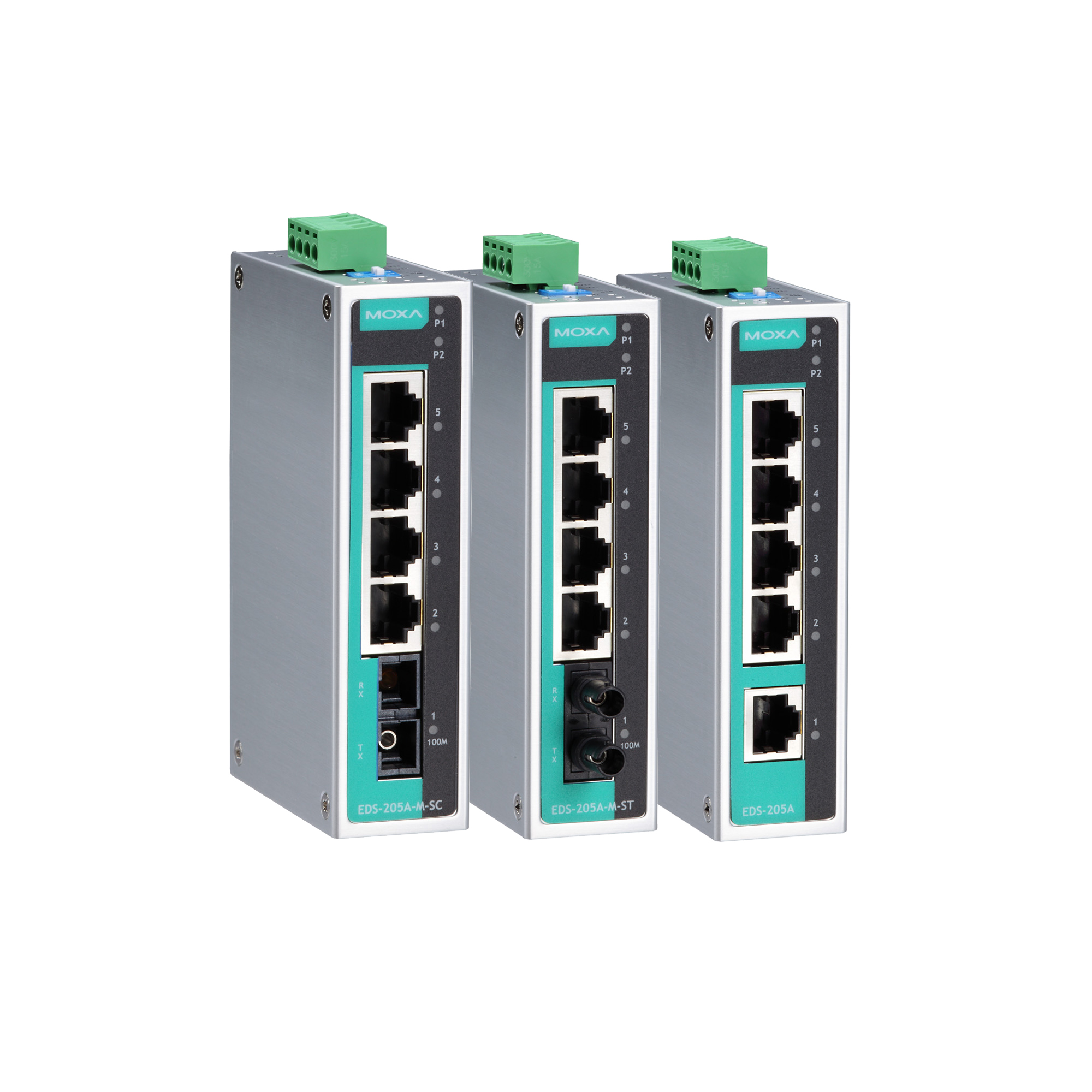

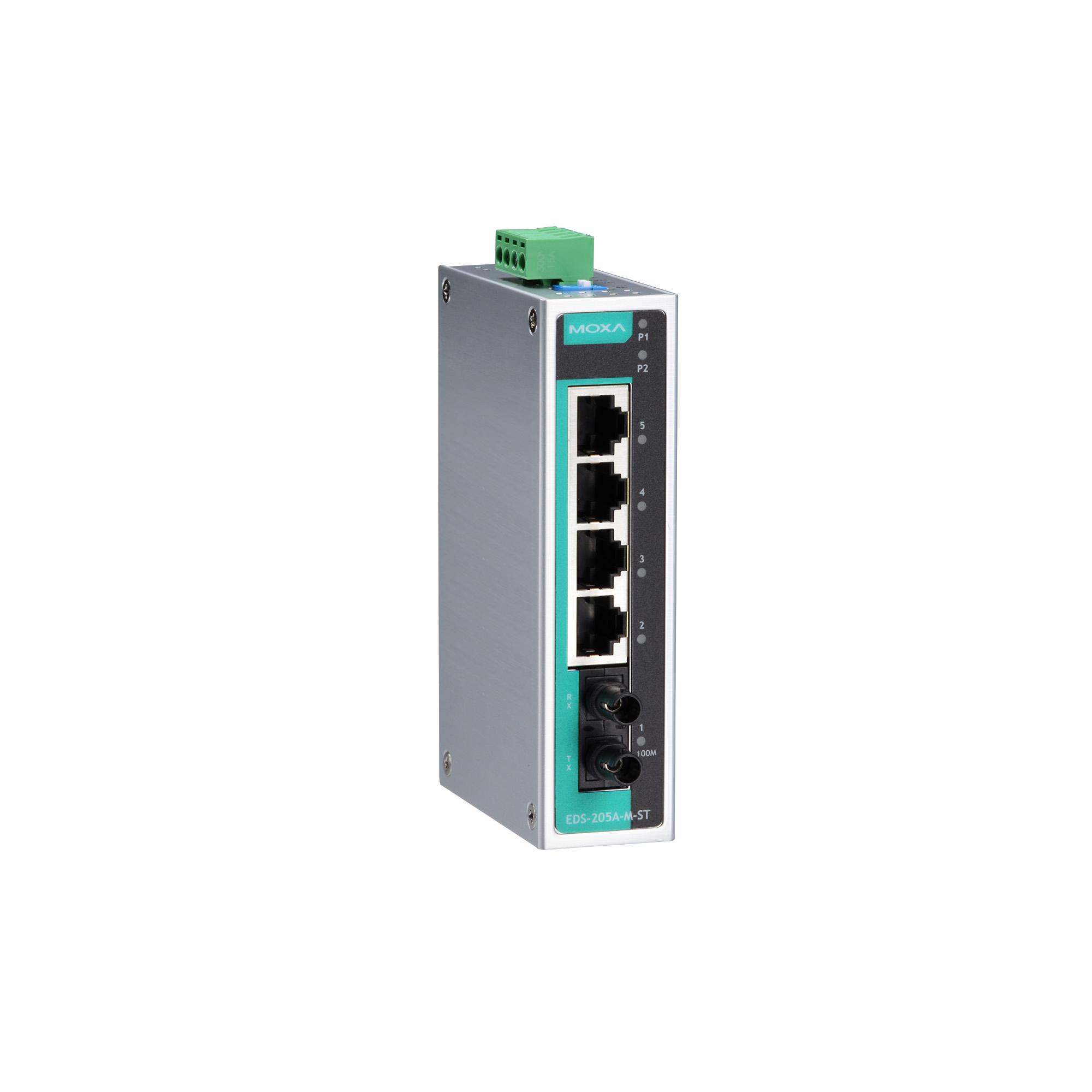

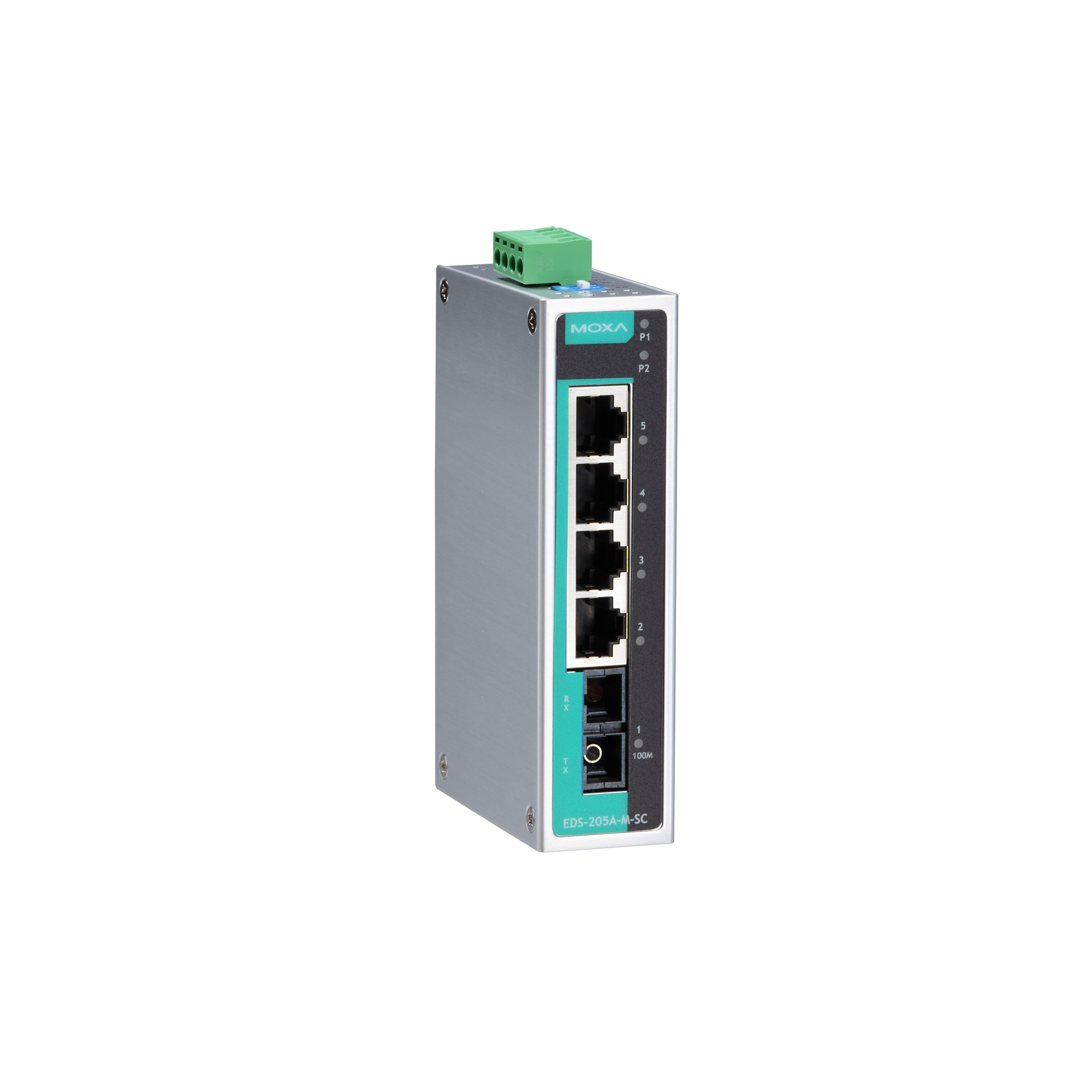

EDS-205A 系列

5 端口非网管型工业以太网交换机

moxa-eds-205a-series-image-b1.jpeg | Moxa
moxa-eds-205a-series-image-b2.jpeg | Moxa
moxa-eds-205a-series-image-b3.jpeg | Moxa
moxa-eds-205a-series-image-b4.jpeg | Moxa

特点和优势

  • 10/100BaseT(X)（RJ45 接头）、100BaseFX（多模/单模、SC 或 ST 接头）
  • 12/24/48 VDC 冗余双电源输入
  • IP30 铝制外壳
  • 坚固的硬件设计，运输 (NEMA TS2/EN 50121-4/e-Mark) 和海事应用 (DNV/GL/LR/ABS/NK)
  • 支持-40 至 75°C 工作温度（-T 型号）

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-205A 系列 5 端口工业以太网交换机配备 IEEE 802.3 和 IEEE 802.3u/x、10/100M 全/半双工、MDI/MDI-X 自适应。EDS-205A 系列提供 12/24/48 VDC（9.6 至 60 VDC）冗余双电源输入，可同时连接 2 个带电直流电源。此系列交换机专为严苛的工业环境而设计，例如：海事 (DNV/GL/LR/ABS/NK)、轨道交通、高速公路或移动应用 (EN 50121-4/NEMA TS2/e-Mark)，符合 FCC、UL 和 CE 标准。

EDS-205A 交换机支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号通过了 100% 烧机测试，以满足工业自动化控制应用的特殊需求。此外，EDS-205A 交换机具有 DIP 开关，可以启用或禁用广播风暴保护，为不同的工业应用提供了灵活的解决方案。



  • 10/100BaseT(X) 端口（RJ45 接头）

    EDS-205A/205A-T：5
    EDS-205A-M-SC/M-ST/S-SC 系列：4

    所有型号均支持：
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口（多模 SC 接头）

    EDS-205A-M-SC 系列：1

  • 100BaseFX 端口（多模 ST 接头）

    EDS-205A-M-ST 系列：1

  • 100BaseFX 端口（单模 SC 接头）

    EDS-205A-S-SC 系列：1

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制

  • 光纤



      100BaseFX
    多模 单模
    光纤线缆类型 OM1 50/125 µm G.652
    800 MHz x km
    典型距离 4 km 5 km 40 km
    波长 典型值 (nm) 1300 1310
    TX 波长范围 (nm) 1260 至 1360 1280 至 1340
    RX 波长范围 (nm) 1100 至 1600 1100 至 1600
    光功率 TX 功率范围 (dBm) -10 至 -20 0 至 -5
    RX 灵敏度范围 (dBm) -3 至 -32 -3 至 -34
    链路预算 (dB) 12 29
    色散损失 (dB) 3 1
    注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。
    注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。



  • MAC 地址表大小

    1 K

  • 数据包缓冲区大小

    384 kb

  • 处理类型

    存储转发

  • 连接

    1 个可拆卸 4 触点接线端子

  • 输入电流

    EDS-205A/205A-T：0.09 A @ 24 VDC
    EDS-205A-M-SC/M-ST/S-SC 系列：0.1 A @ 24 VDC

  • 输入电压

    12/24/48 VDC，冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 以太网接口

    广播风暴保护

  • 外壳

    铝

  • IP 等级

    IP30

  • 尺寸

    30 x 115 x 70 mm（1.18 x 4.52 x 2.76 英寸）

  • 重量

    175 g (0.39 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 交通控制

    NEMA TS2

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-31

  • 时间

    3,040,784 小时

  • 标准

    Telcordia (Bellcore)，GB

支持文件

筛选

全部 2D CAD 产品资料表 声明书 技术说明
名称 类型 语言 版本 发布日期
Declaration of Conformity for EDS-205A Series
311.7 KB 		声明书 英文 v1.0 2024年2月2日 2024年2月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-205A 系列产品资料表
3.3 MB 		产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EDS-205A-M-SC
115.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A-M-ST
129.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A-S-SC
331.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A
71.2 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相关内容

筛选

全部 解决方案手册

可用型号 (8)

显示图片
比较
moxa-eds-205a-s-sc-image.jpg | MoxaEDS-205A-S-SC
比较

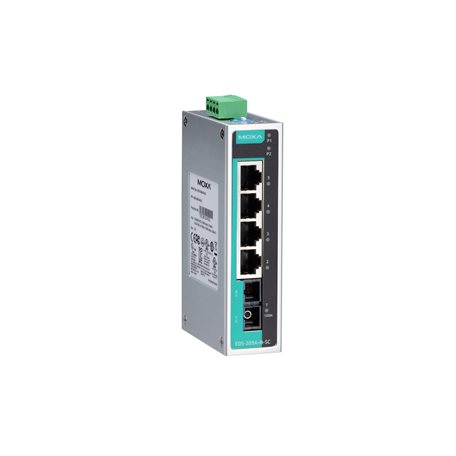

moxa-eds-205a-m-sc-t-image.jpg | MoxaEDS-205A-M-SC-T
