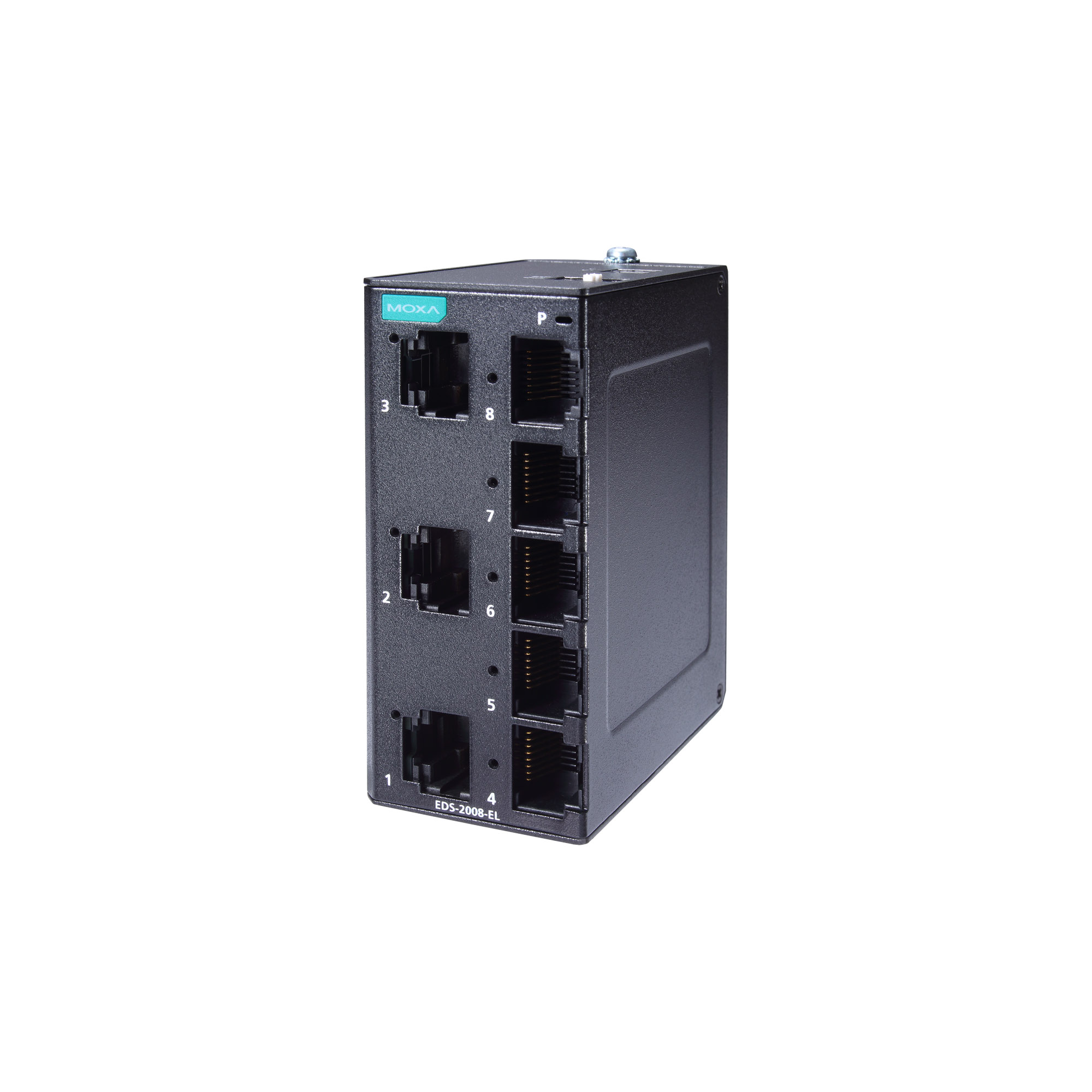

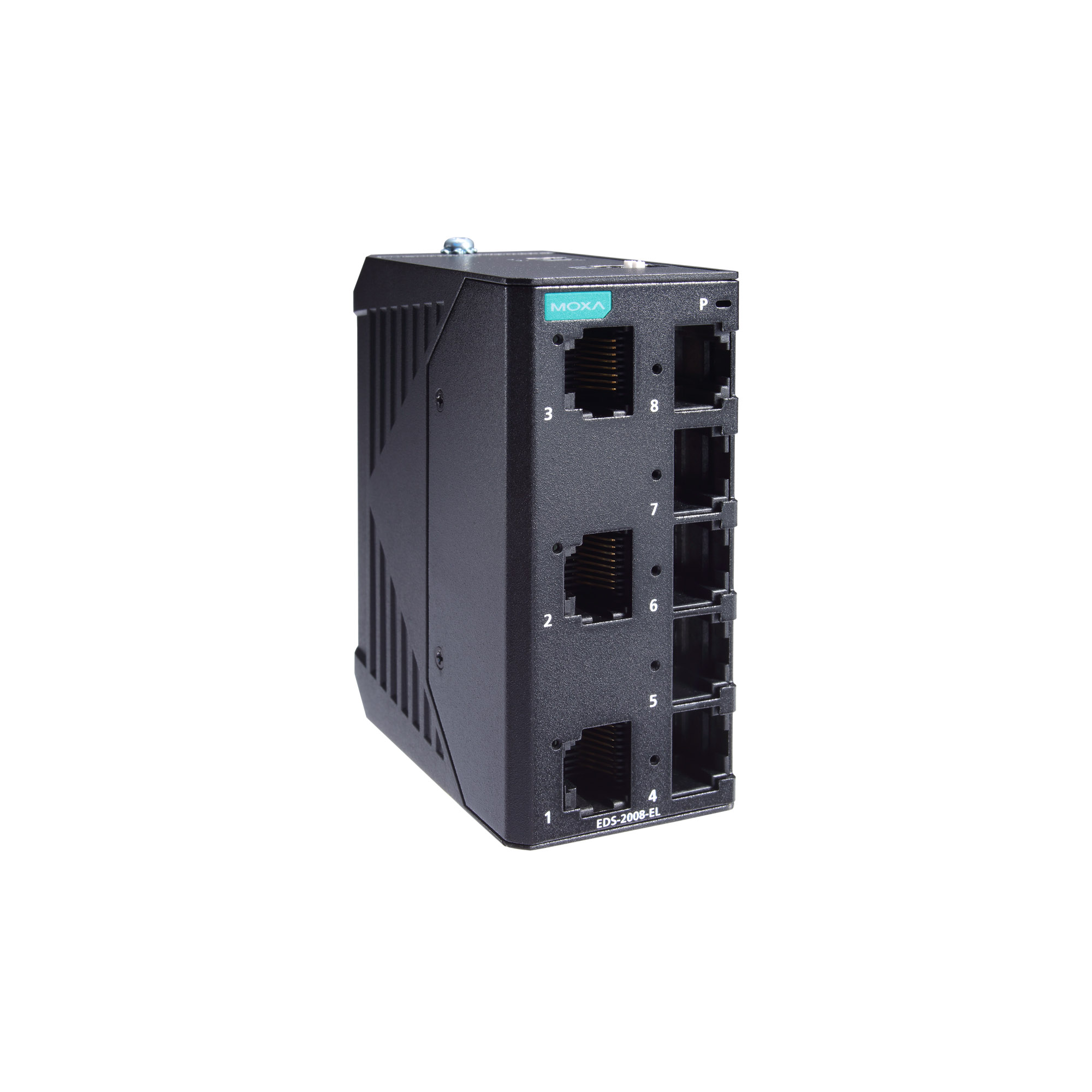

EDS-2008-EL 系列

8 端口入门级非网管型以太网交换机

moxa-eds-2008-el-series-image-(1).jpg | Moxa
moxa-eds-2008-el-series-image-1-(1).jpg | Moxa
moxa-eds-2008-el-series-image-2-(1).jpg | Moxa
moxa-eds-2008-el-series-image-3-(1).jpg | Moxa
moxa-eds-2008-el-series-image-4-(1).jpg | Moxa
moxa-eds-2008-el-series-image-5-(1).jpg | Moxa
moxa-eds-2008-el-series-image-6-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X)(RJ45 接头)
  • 体积小巧,易于安装
  • 支持 QoS,可处理高流量传输中的关键数据
  • IP40 等级防护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-2008-EL 系列工业以太网交换机配备多达 8 个 10/100M 电口,非常适合需要简单工业以太网连接的应用。 为了提供多功能性以满足不同行业的应用,EDS-2008-EL 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能和广播风暴保护 (BSP)。此外,EDS-2008-EL 系列具有坚固的金属外壳,以确保适用于工业环境,还可以选择光纤连接(多模 SC 或 ST)。

EDS-2008-EL 系列支持 12/24/48 VDC 单电源输入、导轨式安装和高水平 EMI/EMC 等级。除了体积小巧外,EDS-2008-EL 系列通过了 100% 烧机测试,以确保其在部署后能够可靠地运行。EDS-2008-EL 系列支持 -10 至 60°C 标准温度,还提供 -40 至 75°C 宽温型号。



  • 10/100BaseT(X) 端口(RJ45 接头)

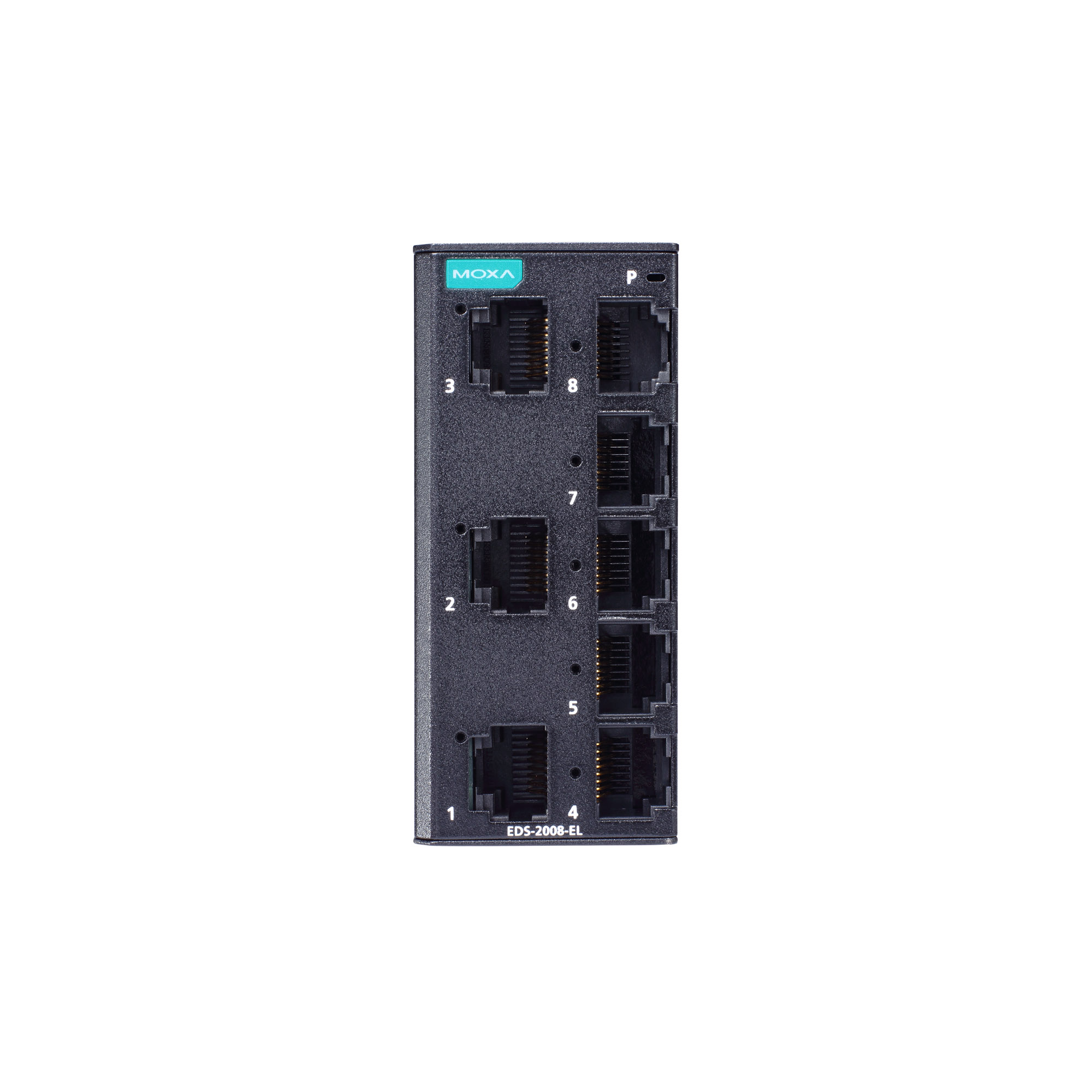

    EDS-2008-EL: 8
    EDS-2008-EL-M-ST:7
    EDS-2008-EL-M-SC:7
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • 100BaseFX 端口(多模 SC 接头)

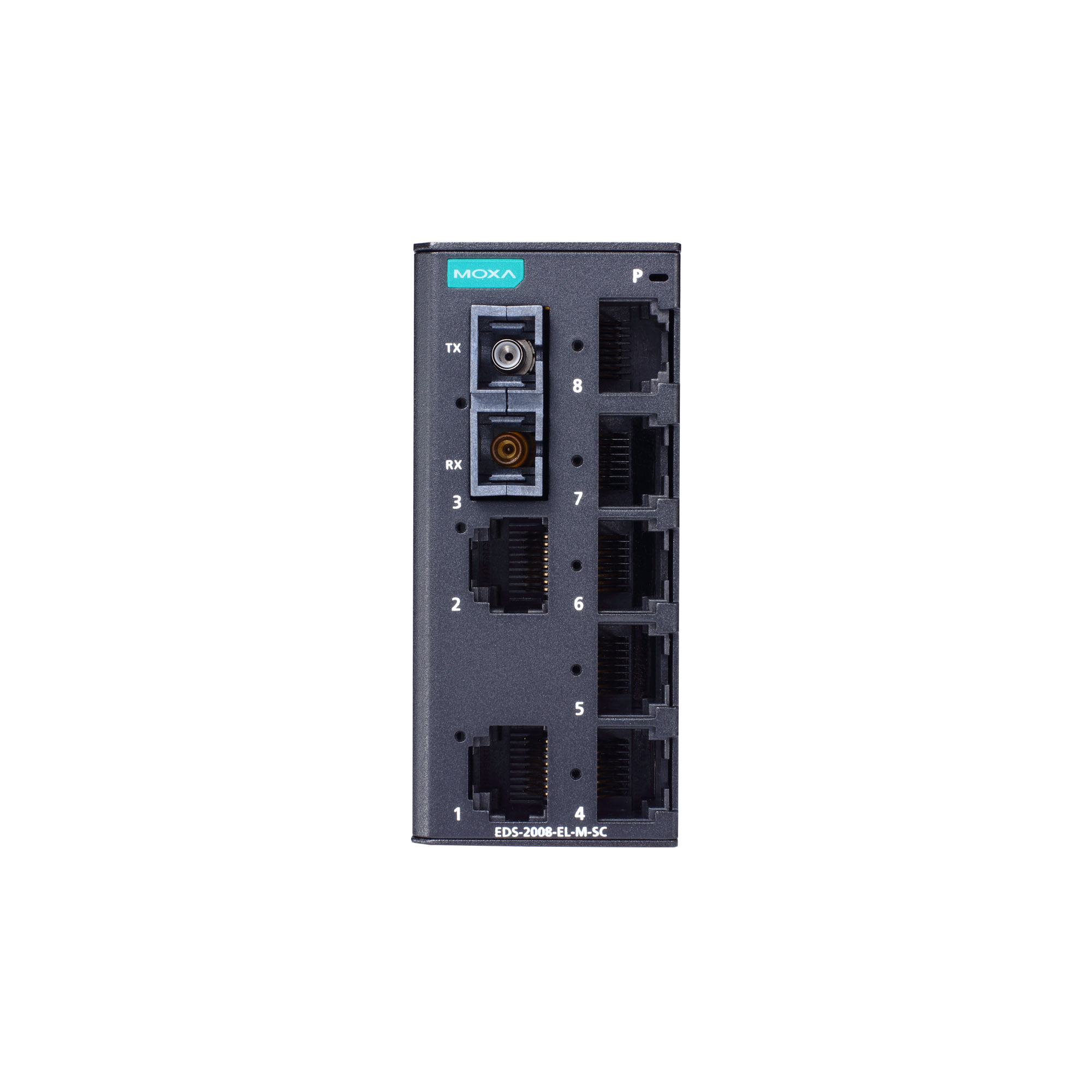

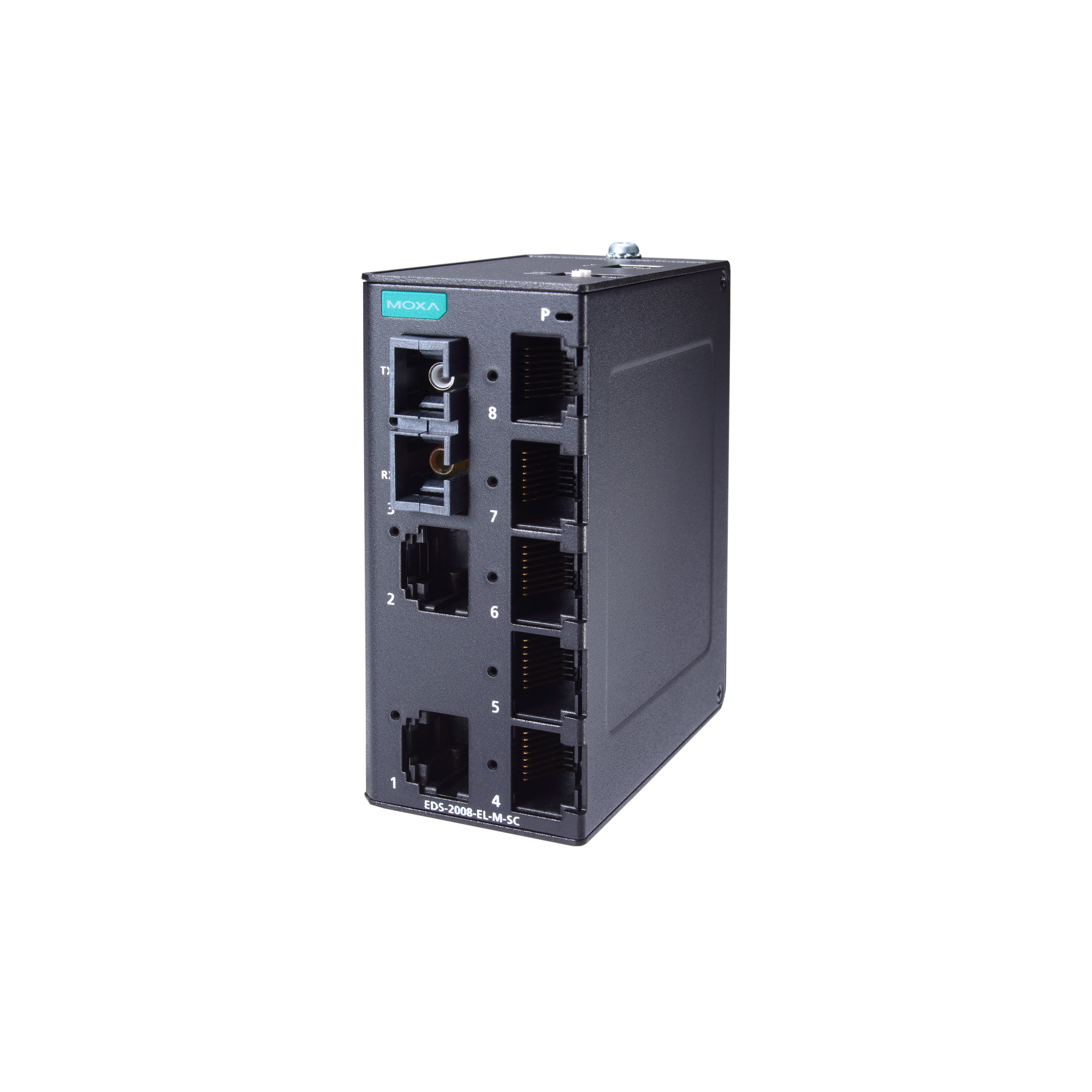

    EDS-2008-EL-M-SC:1

  • 100BaseFX 端口(多模 ST 接头)

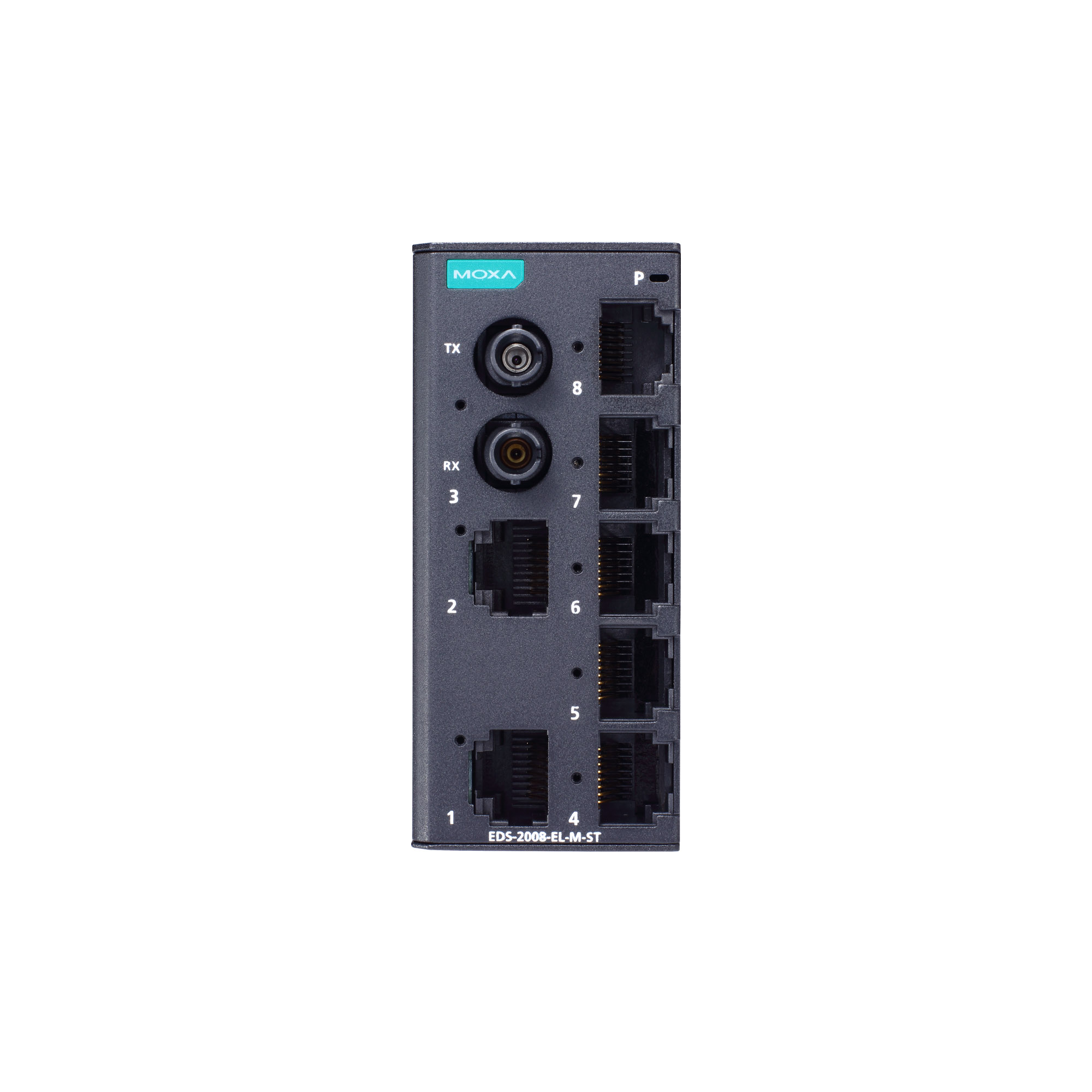

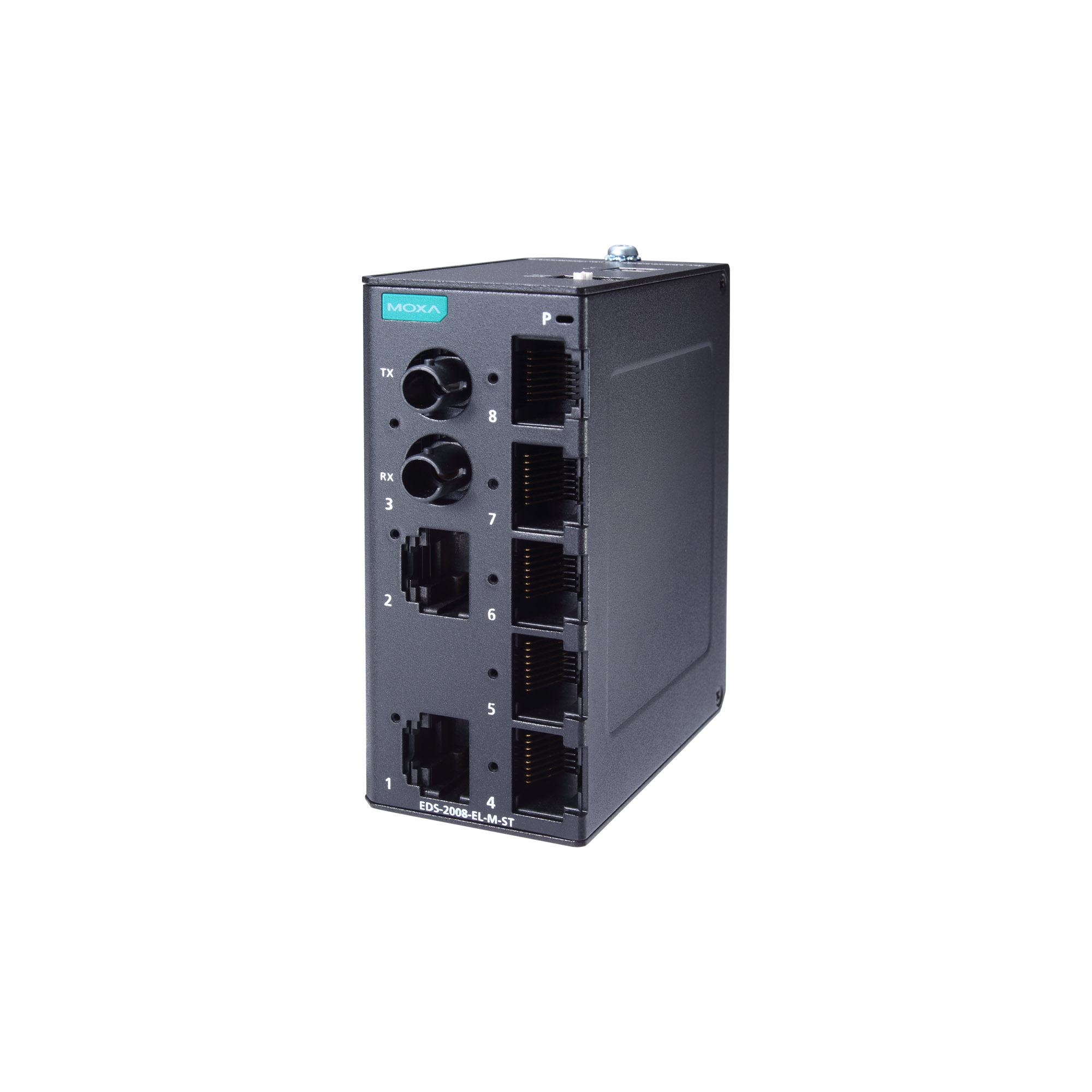

    EDS-2008-EL-M-ST:1

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.1p,用于服务等级

  • 处理类型

    存储转发

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    4 Mb

  • 以太网接口

    QoS,广播风暴保护 (BSP)

  • 连接

    1 个可拆卸 2 触点接线端子

  • 输入电流

    EDS-2008-EL:0.067A @ 24 VDC
    EDS-2008-EL-M-ST/EDS-2008-EL-M-SC:0.105A @ 24 VDC

  • 输入电压

    12/24/48 VDC

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 重量

    163 g (0.36 lb)

  • 外壳

    金属

  • 尺寸

    EDS-2008-EL:36 x 81 x 65 mm(1.4 x 3.19 x 2.56 英寸)
    EDS-2008-EL-M-ST:36 x 81 x 70.9 mm(1.4 x 3.19 x 2.79 英寸)
    EDS-2008-EL-M-SC:36 x 81 x 67.9 mm(1.4 x 3.19 x 2.67 英寸)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    EDS-2008-EL/EDS-2008-EL-M-SC/EDS-2008-EL-M-ST:-10 至 60°C(14 至 140°F)
    EDS-2008-EL-T/EDS-2008-EL-M-SC-T/EDS-2008-EL-M-ST-T: -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 安全

    UL 61010-2-201、EN 62368-1 (LVD)

  • EMC

    EN 55032/35

  • EMI

    CISPR 22,32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-32

  • 时间

    3,472,660 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
EDS-2008-EL 系列产品资料表
2.2 MB
产品资料表 中文 v1.2 2020年2月10日 2020年2月10日
2D CAD for EDS-2008-EL
408.8 KB
2D CAD 英文 2020年1月3日 2020年1月3日
2D CAD for EDS-2008-EL-M-SC
493.0 KB
2D CAD 英文 2020年1月3日 2020年1月3日
2D CAD for EDS-2008-EL-M-ST
423.1 KB
2D CAD 英文 2020年1月3日 2020年1月3日
QIG for EDS-2008-EL Series
987.5 KB
QIG 英文 v1.0 2020年1月2日 2020年1月2日

可用型号 (6)

显示图片
moxa-eds-2008-el-image.jpg | MoxaEDS-2008-ELmoxa-eds-2008-el-t-image.jpg | MoxaEDS-2008-EL-Tmoxa-eds-2008-el-m-sc-image.jpg | MoxaEDS-2008-EL-M-SCmoxa-eds-2008-el-m-sc-t-image.jpg | MoxaEDS-2008-EL-M-SC-T
10/100BaseT(X) 端口 (RJ45 接头)8877
10/100BaseFX 端口 (多模 SC)--11
10/100BaseFX 端口 (多模 ST)----
外壳MetalMetalMetalMetal
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-eds-2008-el-m-st-image.jpg | MoxaEDS-2008-EL-M-STmoxa-eds-2008-el-m-st-t-image.jpg | MoxaEDS-2008-EL-M-ST-T
10/100BaseT(X) 端口 (RJ45 接头)77
10/100BaseFX 端口 (多模 SC) --
10/100BaseFX 端口 (多模 ST)11
外壳MetalMetal
工作温度-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹

添加至收藏夹

EDS-2008-EL 系列

EDS-2008-EL

moxa-eds-2008-el-image.jpg | Moxa

Buy online from our distributors

EDS-2008-EL 系列

EDS-2008-EL-M-SC

moxa-eds-2008-el-m-sc-image.jpg | Moxa

Buy online from our distributors

EDS-2008-EL 系列

EDS-2008-EL-M-ST

moxa-eds-2008-el-m-st-image.jpg | Moxa

Buy online from our distributors

EDS-2008-EL 系列

EDS-2008-EL-T

moxa-eds-2008-el-t-image.jpg | Moxa

Buy online from our distributors

EDS-2008-EL 系列

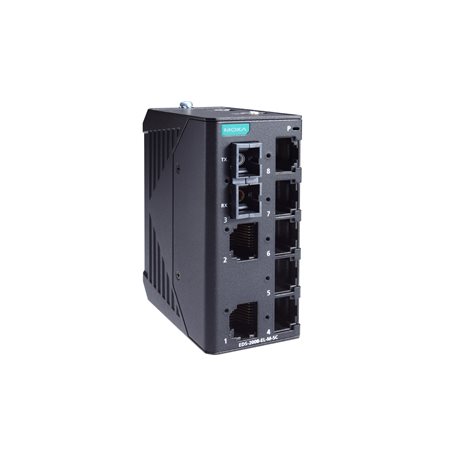

EDS-2008-EL-M-SC-T

moxa-eds-2008-el-m-sc-t-image.jpg | Moxa

Buy online from our distributors

EDS-2008-EL 系列

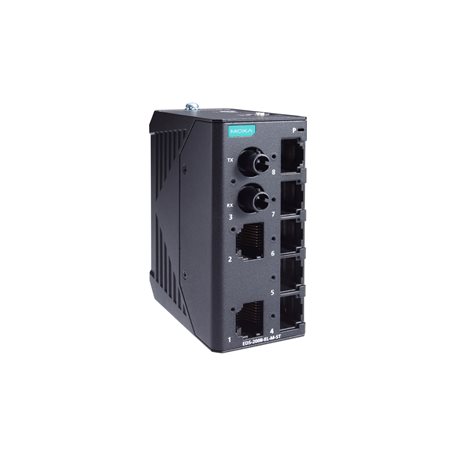

EDS-2008-EL-M-ST-T
