EDS-2005-EL 系列

5 端口入门级非网管型工业以太网交换机

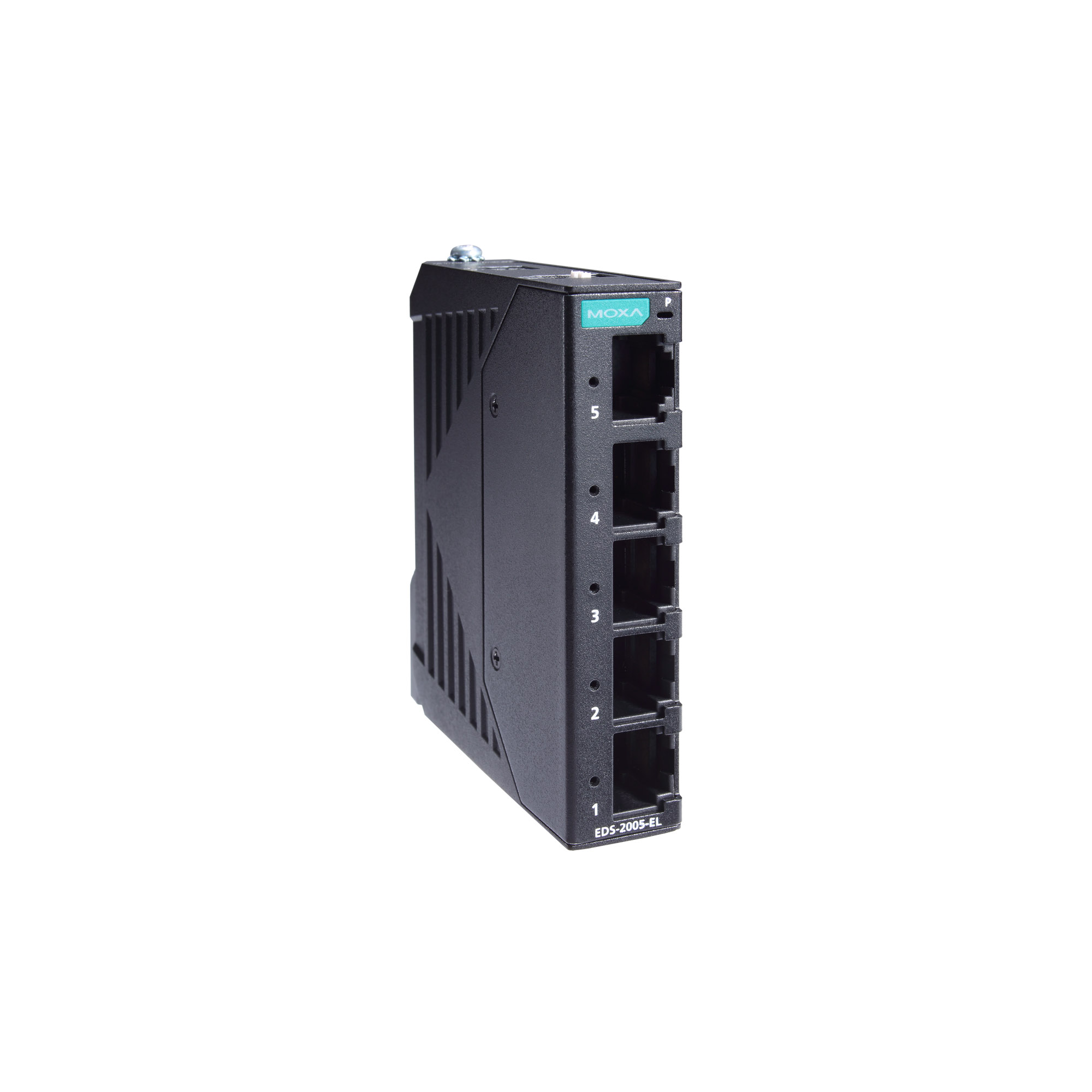

moxa-eds-2005-el-series-image-(1).jpg | Moxa

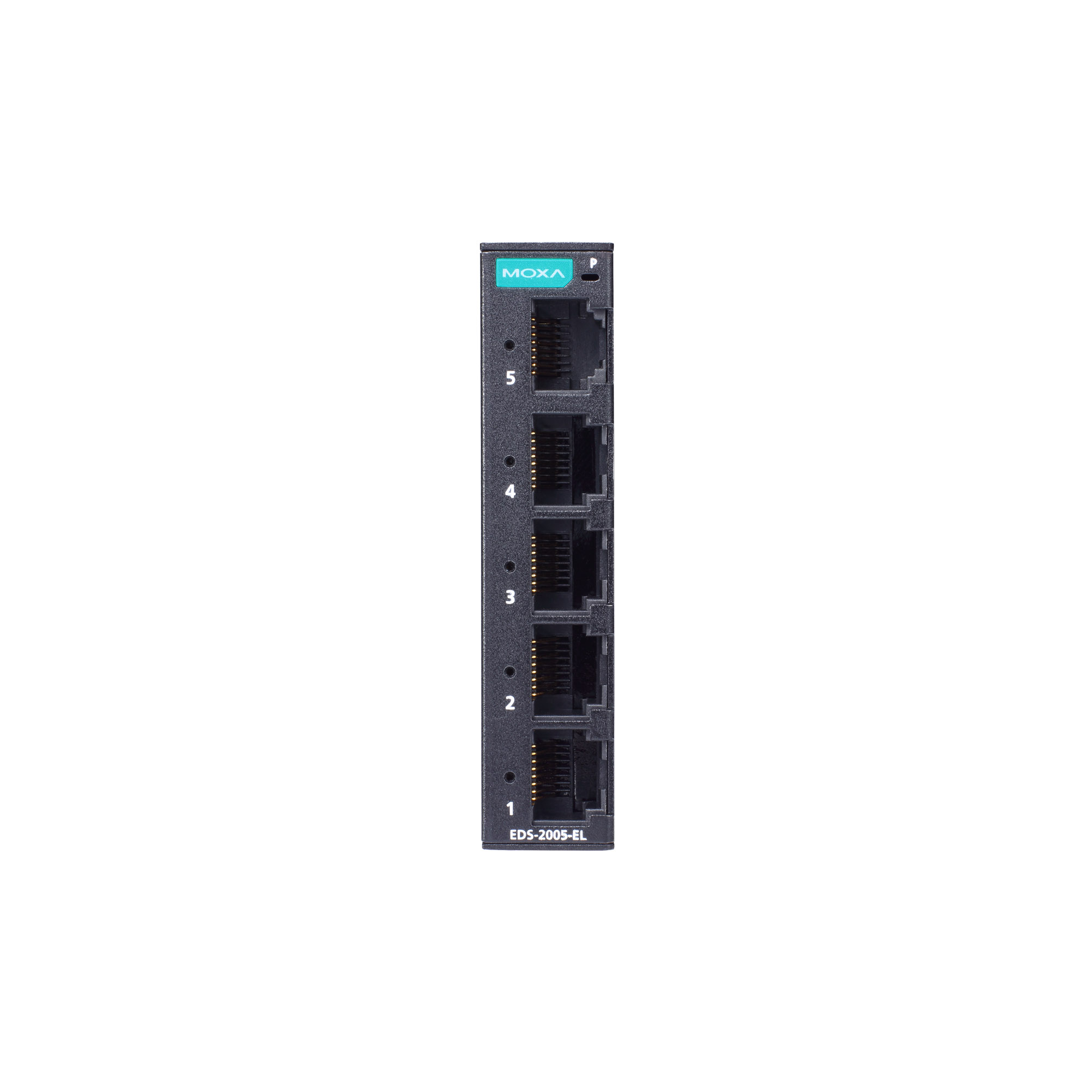

moxa-eds-2005-el-series-image-1-(1).jpg | Moxa

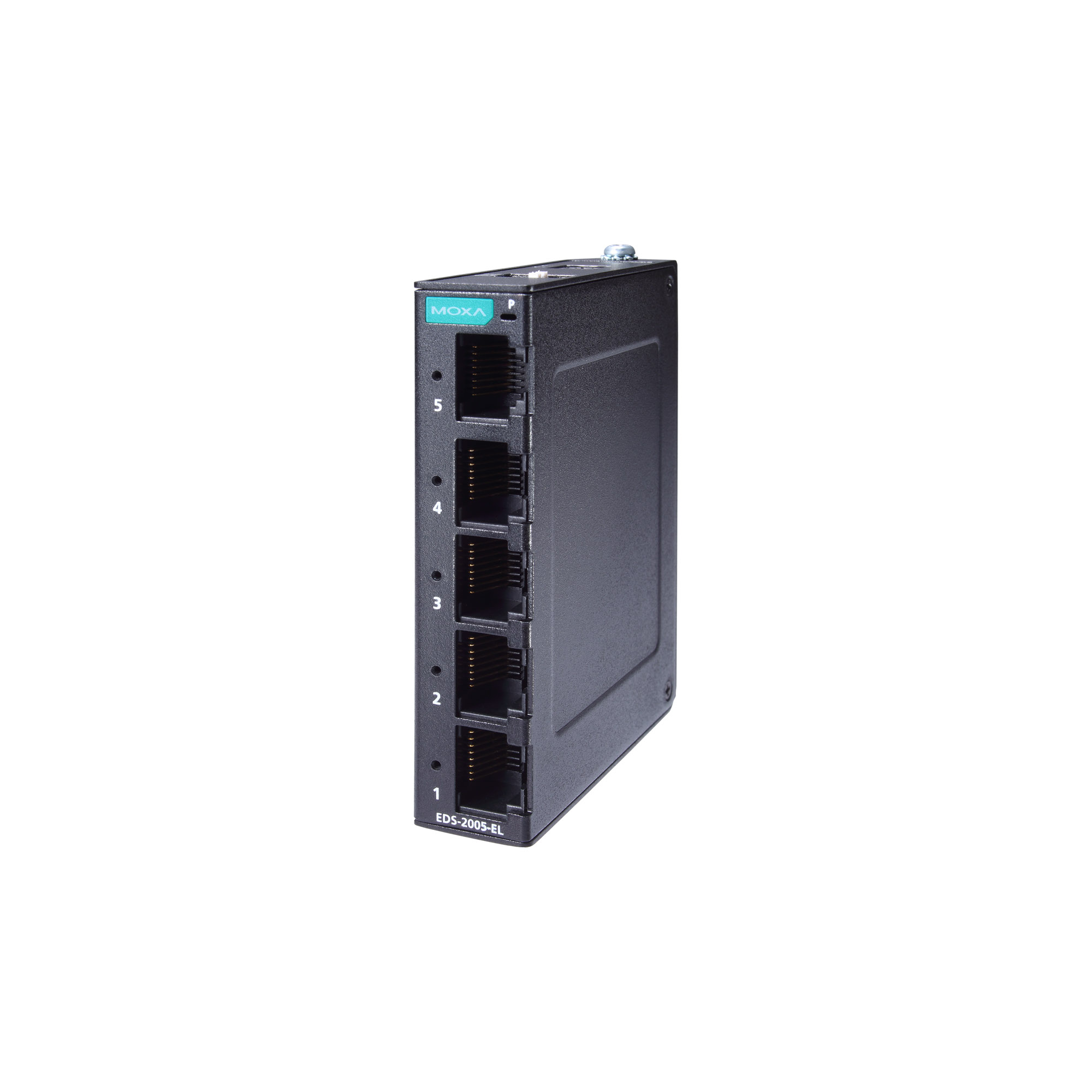

moxa-eds-2005-el-series-image-2-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X)(RJ45 接头)
  • 体积小巧,易于安装
  • 支持 QoS,可处理高流量传输中的关键数据
  • IP40 等级防护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-2005-EL 系列工业以太网交换机配备 5 个 10/100M 电口,非常适合需要简单工业以太网连接的应用。此外,为了提供多功能性以满足不同行业的应用,EDS-2005-EL 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能和广播风暴保护 (BSP)。EDS-2005-EL 系列还具有坚固的金属外壳,以确保适用于工业环境。

EDS-2005-EL 系列支持 12/24/48 VDC 单电源输入、导轨式安装和高水平 EMI/EMC 等级。 除了体积小巧外,EDS-2005-EL 系列通过了 100% 烧机测试,以确保其在部署后能够可靠地运行。EDS-2005-EL 系列支持 -10 至 60°C 标准温度,还提供 -40 至 75°C 宽温型号。



  • 10/100BaseT(X) 端口(RJ45 接头)

    5
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.1p,用于服务等级
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制

  • 处理类型

    存储转发

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    4 Mb

  • 以太网接口

    QoS,广播风暴保护 (BSP)

  • 连接

    1 个可拆卸 2 触点接线端子

  • 输入电流

    0.045 A @ 24 VDC

  • 输入电压

    12/24/48 VDC

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 尺寸

    18 x 81 x 65 mm(0.7 x 3.19 x 2.56 英寸)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 重量

    105 g (0.23 lb)

  • 外壳

    金属

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    EDS-2005-EL: -10 至 60°C(14 至 140°F)
    EDS-2005-EL-T: -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 安全

    UL 61010-2-201、EN 62368-1 (LVD)

  • EMC

    EN 55032/35

  • EMI

    CISPR 22,32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-32

  • 时间

    4,814,369 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for EDS-2005-EL/EDS-2005-ELP Series
1.1 MB
QIG 英文 v1.2 2021年5月17日 2021年5月17日
EDS-2005-EL 系列产品资料表
1.6 MB
产品资料表 中文 v1.3 2020年2月13日 2020年2月13日
2D CAD for EDS-2005-EL Series
392.8 KB
2D CAD 英文 2019年12月26日 2019年12月26日

可用型号 (2)

显示图片
moxa-eds-2005-el-image.jpg | MoxaEDS-2005-ELmoxa-eds-2005-el-t-image.jpg | MoxaEDS-2005-EL-T
10/100BaseT(X) 端口(RJ45 接头)55
工作温度-10 to 60°C-40 to 75°C
