EDS-108 系列

8 端口入门级非托管以太网交换机

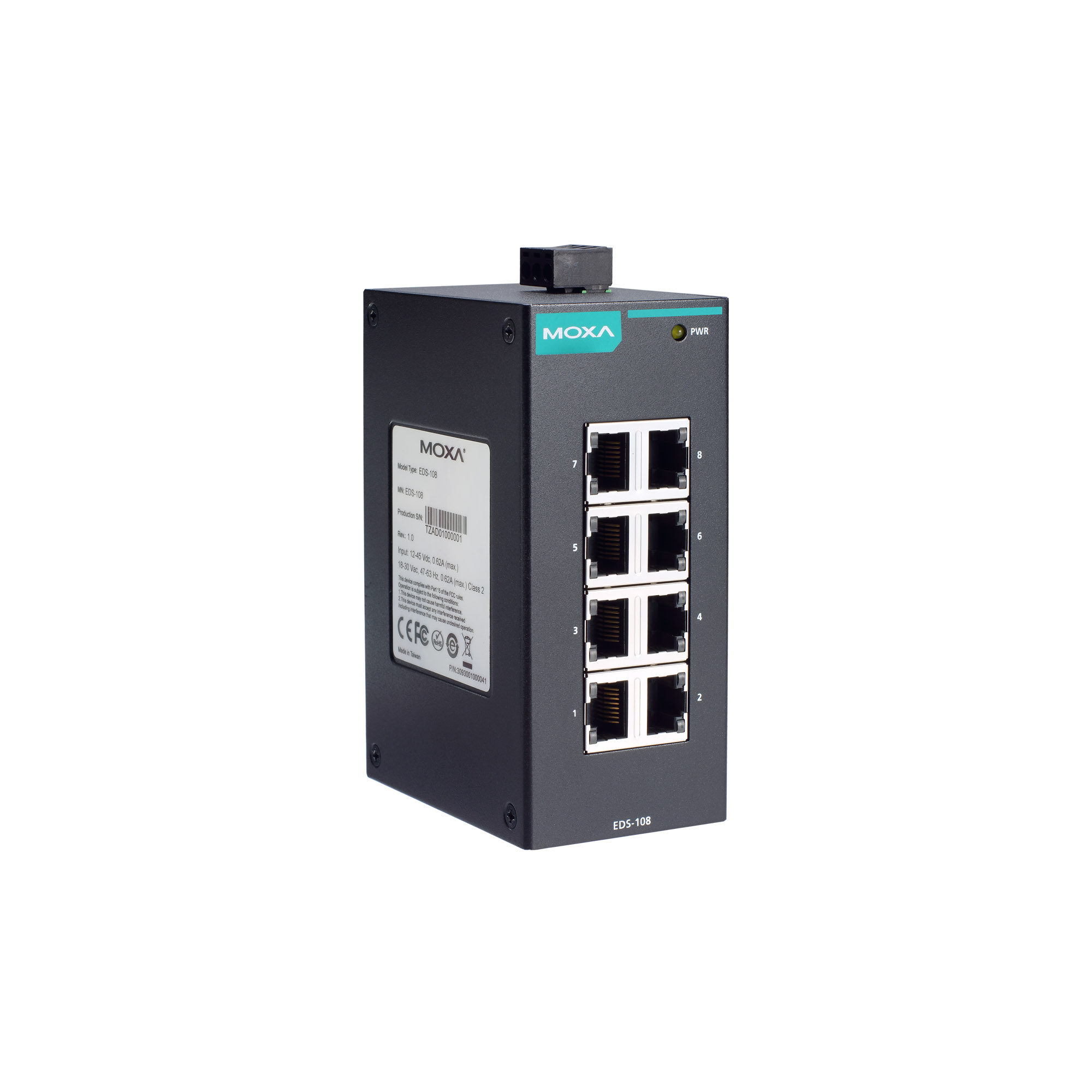

moxa-eds-108-series-image-(1).jpg | Moxa

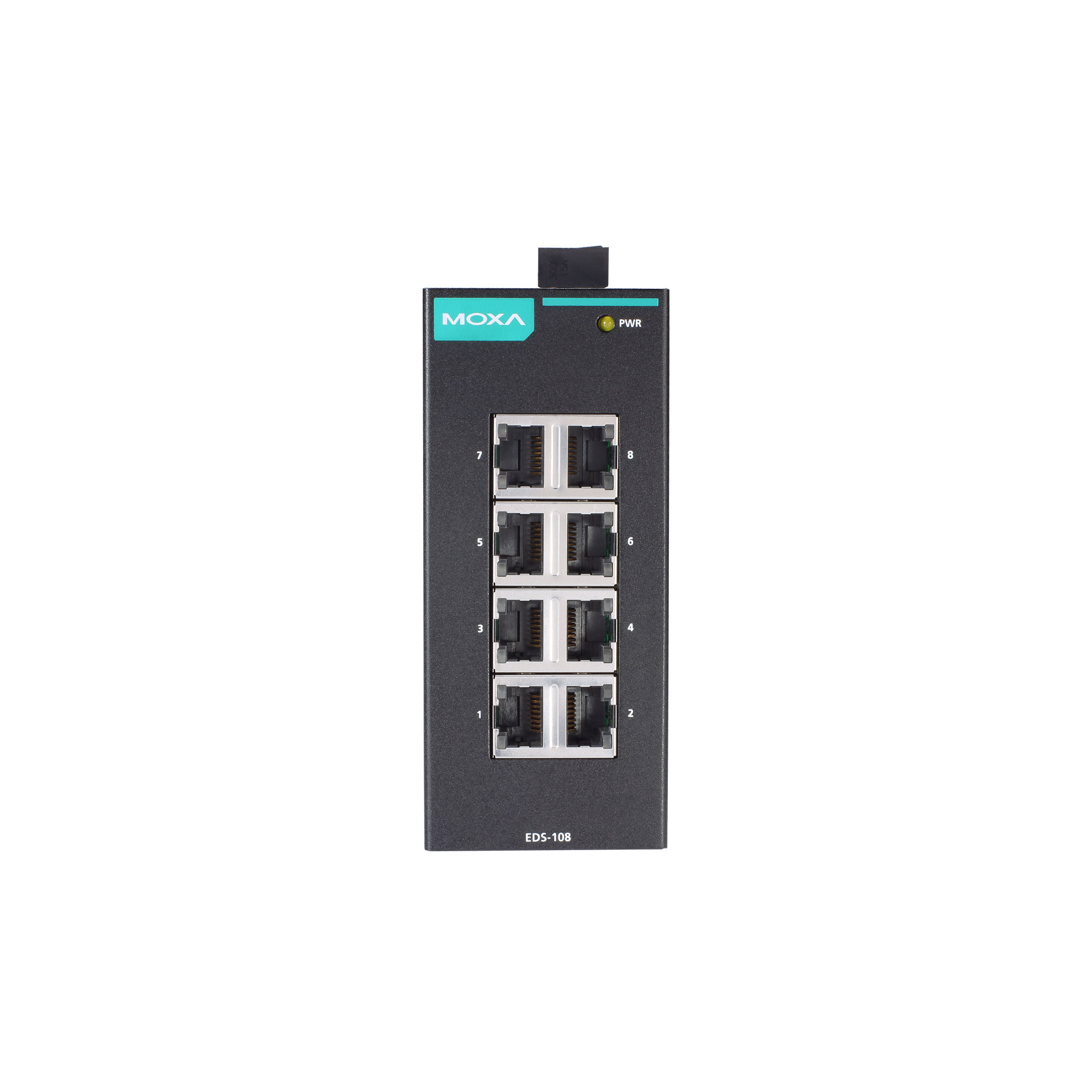

moxa-eds-108-series-image-1-(1).jpg | Moxa

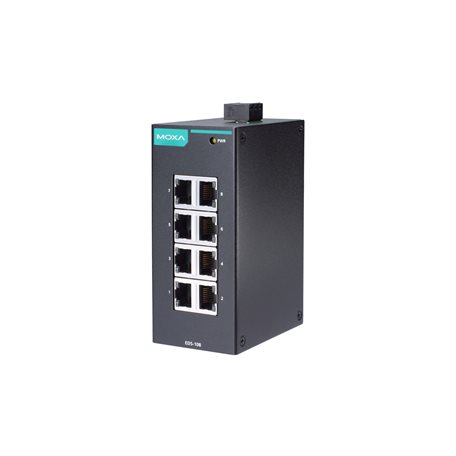

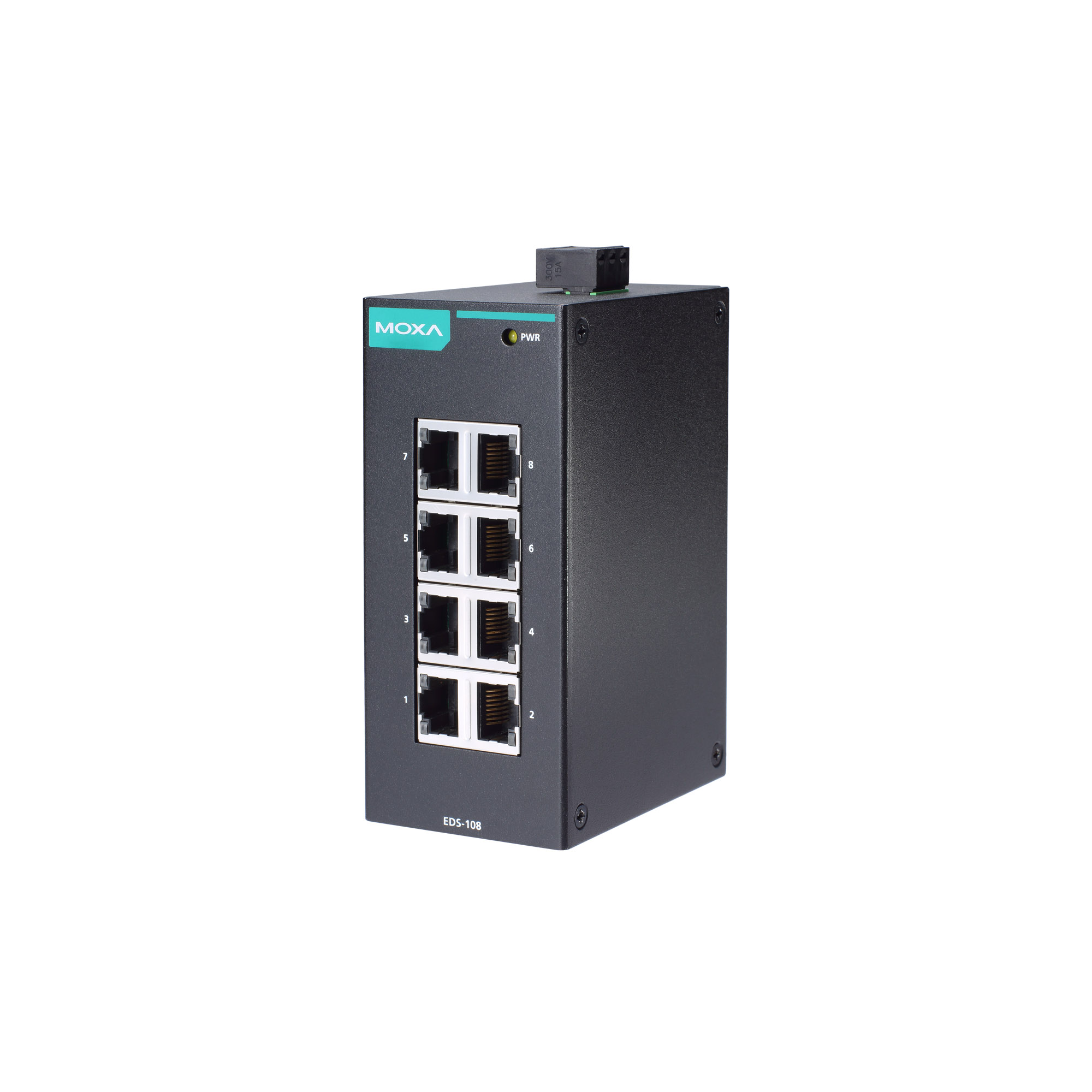

moxa-eds-108-series-image-2-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X)(RJ45 接头)、100BaseFX(多模、SC/ST 接头)
  • 支持 IEEE802.3/802.3u/802.3x
  • 广播风暴保护
  • 支持导轨式安装
  • 支持 -10 至 60°C 工作温度

联系销售人员

介绍

EDS-108 系列工业以太网交换机是一款入门级工业 8 端口以太网交换机,支持 IEEE 802.3、IEEE 802.3u 和 IEEE 802.3x。此系列交换机配备 10/100M、全/半双工、MDI/MDIX 自适应 RJ45 端口。EDS-108 系列支持符合 IEEE 802.3 标准的以太网数据帧转发,使其适合转发工业网络通信数据,例如 PROFINET NRT/RT。EDS-108 系列支持 -10 至 60°C 工作温度,并可轻松安装在控制箱等狭小的空间内。导轨式安装、宽温,以及带 LED 指示灯的 IP30 外壳,使 EDS-108 交换机可靠和易于使用。

  • 10/100BaseT(X) 端口(RJ45 接头)

    自动 MDI/MDI-X 连接
    全/半双工模式

  • 100BaseFX 端口(多模 SC 接头)

    EDS-108-M-SC:支持

  • 光纤

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • 处理类型

    存储转发

  • MAC 地址表大小

    2 K

  • 数据包缓冲区大小

    768 kb

  • 连接

    1 个可拆卸 3 触点接线端子

  • 输入电流

    EDS-108:0.07 A @ 24 VDC
    EDS-108-M-SC 系列:0.1 A @ 24 VDC

  • 输入电压

    12 至 45 VDC

  • 工作电压

    12 至 48 VDC

  • 过载电流保护

    2.5 A @ 24 VDC

  • 反接保护

    支持

  • 尺寸

    50.3 x 124 x 84.8 mm(1.98 x 4.88 x 3.34 英寸)

  • 安装

    导轨式安装

  • IP 等级

    IP30

  • 外壳

    金属

  • 重量

    170 g (0.38 lb)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    -10 至 60°C(14 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    7,492,000 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
EDS-108 系列产品资料表
1.9 MB
产品资料表 中文 v1.1 2023年5月23日 2023年5月23日

可用型号 (2)

显示图片
moxa-eds-108-image.jpg | MoxaEDS-108EDS-108-M-SC
10/100BaseT(X) 端口
RJ45 接头
87
100BaseFX 端口
多模 SC 接头
1
工作温度-10 ~ 60°C-10 ~ 60°C
