SDS-3010 系列

10 端口（可选 8 个 PoE+ 端口或 2 个千兆上行链路端口）智能以太网交换机

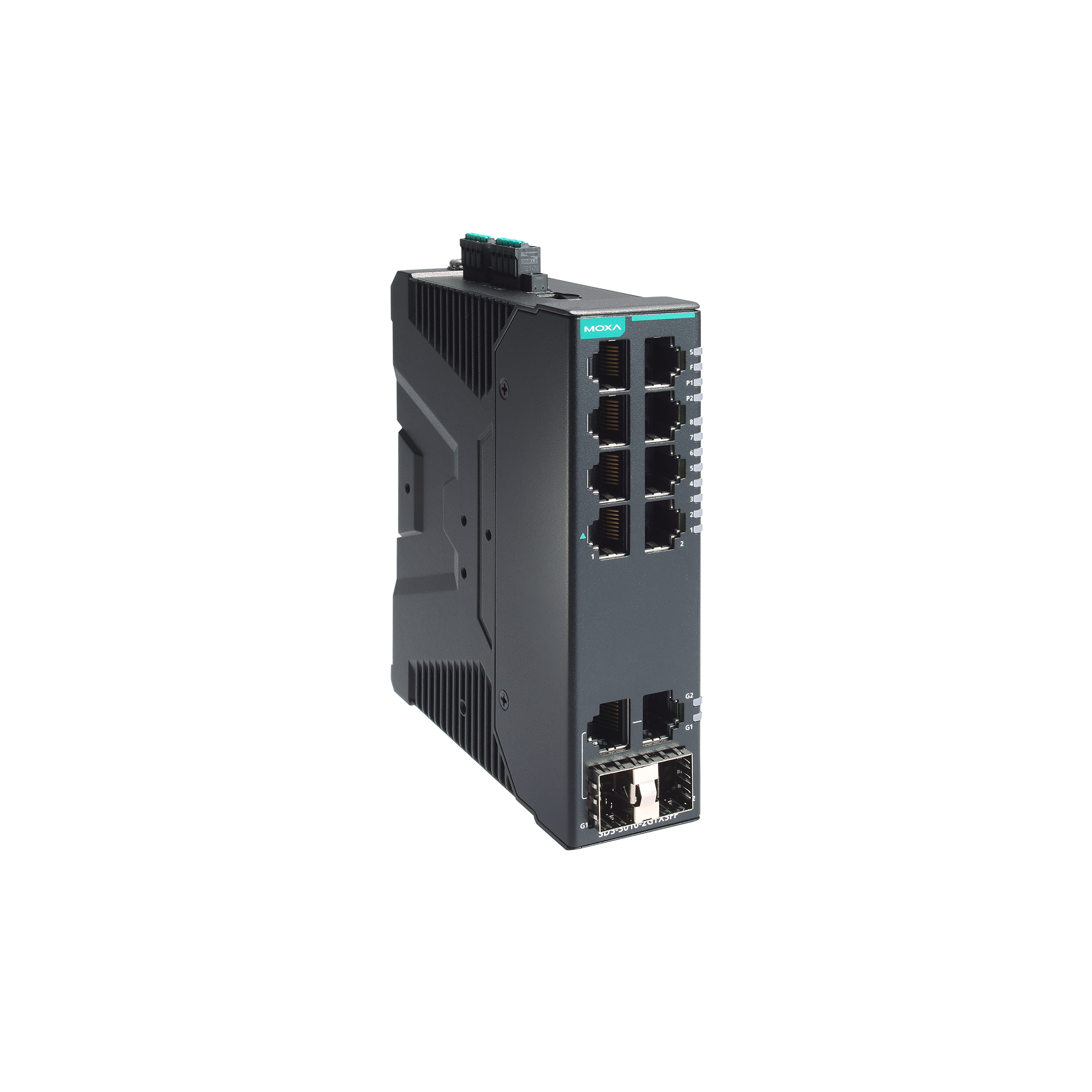

moxa-sds-3010-series-image-(1).jpg | Moxa

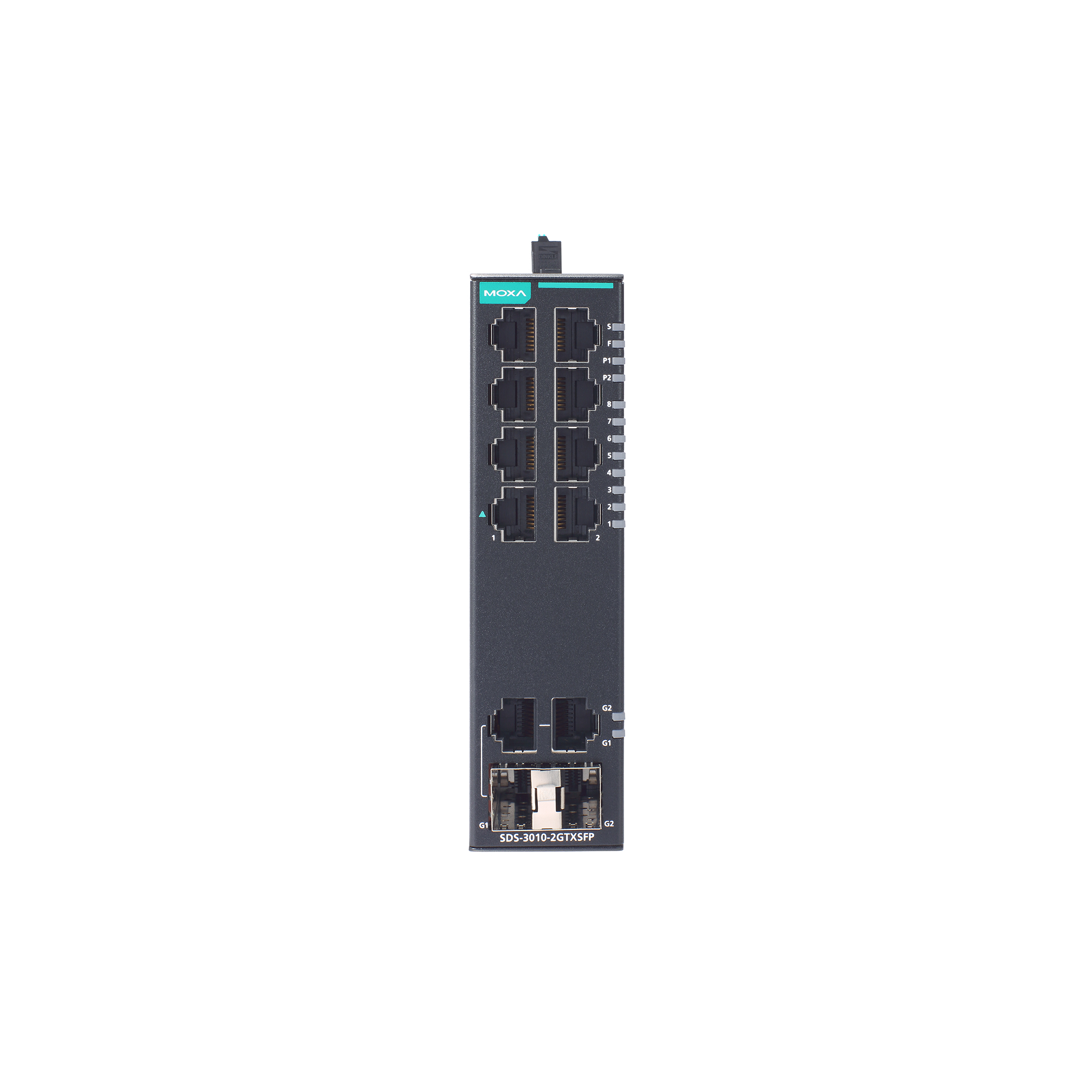

moxa-sds-3010-series-image-1-(1).jpg | Moxa

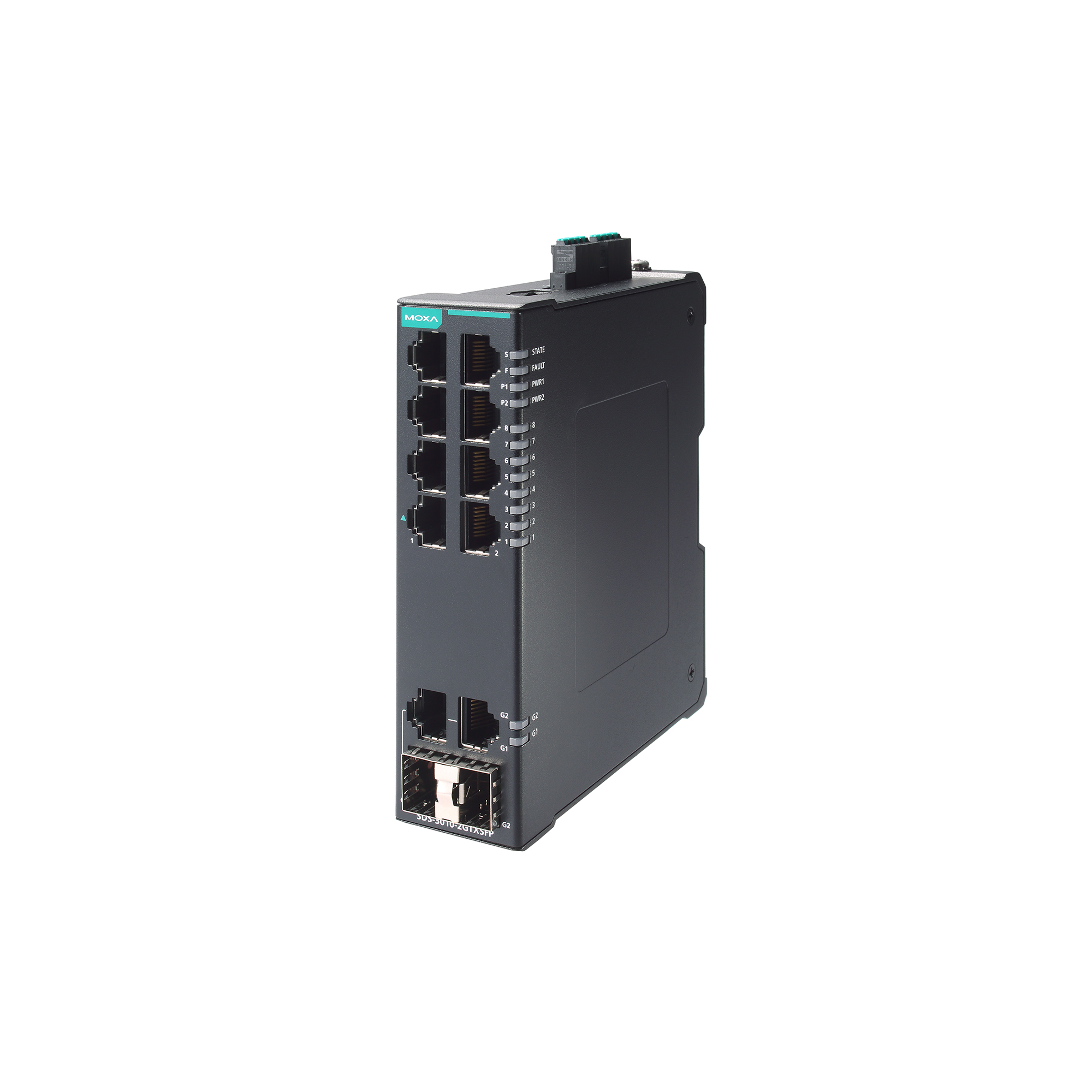

moxa-sds-3010-series-image-2-(1).jpg | Moxa

特点和优势

  • 8 个 IEEE 802.3af/at PoE+ 标准端口
  • 高功率模式下，每个 PoE+ 端口供电可达 36 W
  • 紧凑而灵活的外壳设计，适合狭窄空间
  • 基于 Web 的 GUI，可轻松进行设备配置和管理
  • 多语言 Web GUI：英文、繁体中文、简体中文、日文、德文和法文
  • 支持 RSTP/STP、MRP，可实现网络冗余，保证网络高可用性
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 工业协议，可在自动化 HMI/SCADA 系统中轻松集成和监控
  • 基于 IEC 62443 的安全功能
  • 旋转式 DIP 开关无需使用 Web 浏览器即可执行基于配置文件的设置
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

SDS-3010 智能工业以太网交换机是工业自动化工程师和自动化机器制造商的理想选择，可确保其网络符合工业 4.0 的应用需求。智能交换机易于配置与安装的特性显著简化日常任务，从而为机器与控制机柜注入新的生机。此外，该款交换机支持网管软件监控，便于在整个产品生命周期中轻松维护。

SDS-3010 交换机支持最常用的自动化协议，包括 EtherNet/IP、PROFINET 和 Modbus TCP，通过使自动化 HMI 实现可控性及可视性，进而提升操作性能和灵活性。这款交换机配备各种实用的管理功能，包括 IEEE 802.1Q VLAN、端口镜像、SNMP、继电器告警和多语言 Web GUI。

其他特点和优势

  • IP 端口绑定，可确保能快速更换关键设备而无需重新分配 IP 地址

  • IEEE 802.1Q VLAN，可简化网络规划

  • 支持 ABC-02-USB（自动备份配置器），用于快速系统配置备份/恢复和固件升级

  • 通过继电器输出自动发出异常警告

  • 未使用的端口锁定、SNMPv3 和 HTTPS，用于增强网络安全

  • 用于在线调试和监控的端口镜像

  • 支持生成本地日志和导出库存文件列表，简化库存管理

  • 高级 PoE 管理功能（PoE 端口设置、PD 故障检查和 PoE 排程）

  • 10/100BaseT(X) 端口（RJ45 接头）

    SDS-3010-2GTXSFP(-T)：8
    SDS-3010-8PoE-2GTXSFP(-T)：8
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）

    SDS-3010-2GTXSFP(-T)：2
    SDS-3010-8PoE-2GTXSFP(-T)：2

  • PoE 端口（10/100BaseT(X)，RJ45 接头）

    SDS-3010-8PoE-2GTXSFP(-T)：8

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3x，用于流量控制
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1p，用于服务等级

  • 工业协议

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device

  • 管理

    背压流量控制
    DHCP Client
    光纤监测
    流量控制
    IPv4/IPv6
    LLDP
    端口镜像
    RMON
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB

  • 冗余协议

    RSTP
    STP
    MRP

  • 安全

    广播风暴保护
    HTTPS/SSL
    端口锁定
    SNMPv3
    信任访问控制

  • 对时服务

    NTP Server/Client
    SNTP

  • 过滤

    802.1Q VLAN

  • 工业配置文件

    指示器 模式
    0 未通过 DIP 开关启用任何功能（默认）
    1 启用了 PROFINET 配置文件
    2 启用了 PROFINET 配置文件和 DHCP 客户端
    3 启用了 EtherNet/IP 配置文件
    4 启用了 EtherNet/IP 配置文件和 DHCP 客户端
    5 启用了 Modbus TCP 配置文件
    6 启用了 Modbus TCP 配置文件和 DHCP 客户端
    7-9 保留（行为与指示器 0 相同）

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    8

  • VLAN ID 范围

    VID 1 至 4094

  • 数据包缓冲区大小

    3 Mb

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、10/100M（端口）、10/100/1000M（千兆 Combo 端口）、智能 PoE LED（仅限 SDS-3010-8PoE-2GTXSFP 系列）

  • 存储端口

    USB Type A（仅适用于 ABC-02）

  • 报警功能通道

    1
    纯电阻性负载：1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电压

    SDS-3010-2GTXSFP(-T)：12-48 VDC
    SDS-3010-8PoE-2GTXSFP(-T)：48 VDC
    冗余双电源输入

  • 工作电压

    SDS-3010-2GTXSFP(-T)：9.6 至 60 VDC
    SDS-3010-8PoE-2GTXSFP(-T)：44 至 57 VDC

  • 输入电流

    SDS-3010-2GTXSFP(-T)：0.98 A max. 12-48 VDC
    SDS-3010-8PoE-2GTXSFP(-T)：0.28 A max. 48 VDC

  • 功率预算

    48 VDC 输入时 PD 总功耗最大为 240 W
    每个 PoE 端口最大 36 W

  • 最大功耗

    SDS-3010-2GTXSFP(-T)：7.20 W
    SDS-3010-8PoE-2GTXSFP(-T)：满载时为 10.76 W，不含 PD 功耗

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    36 x 135 x 111 mm（1.42 x 5.32 x 4.37 英寸）

  • 重量

    SDS-3010-2GTXSFP(-T)：767g (1.69 lbs)
    SDS-3010-8PoE-2GTXSFP(-T)：795g (1.75 lbs)

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • 工作温度

    标温型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 800 MHz：10 V/m；800 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV (1.2/50 μs), 1 kV (10/700 μs)
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 安全

    EN IEC 62368-1
    UL 61010-2-201

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    SDS-3010-2GTXSFP(-T)：3,086,399 小时
    SDS-3010-8PoE-2GTXSFP(-T)：2,150,066 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
AOI file for SDS-3010, SDS-G3010 Series
93.9 KB 		软件包
SHA-512
v1.4
2025年9月11日 2025年9月11日 发布说明
GSD file for SDS-3010 Series
25.8 KB 		软件包
SHA-512
v2.4
2025年6月16日 2025年6月16日 发布说明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		固件
SHA-512
v3.2
2025年5月23日 2025年5月23日 发布说明
SNMP MIB File for SDS-3000, SDS-G3000 Series
37.2 KB 		软件包
SHA-512
v3.1
2025年5月23日 2025年5月23日 发布说明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		固件
SHA-512
v3.1
2025年3月18日 2025年3月18日 发布说明
EDS file for SDS-3010 Series
9.1 KB 		软件包
SHA-512
v3.0
2024年9月30日 2024年9月30日 发布说明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		固件
SHA-512
v3.0
2024年9月30日 2024年9月30日 发布说明
Modbus file for SDS-3000, SDS-G3000 Series
1.4 KB 		软件包
SHA-512
v3.0
2024年9月30日 2024年9月30日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
Moxa Industrial Smart Ethernet Switch User's Manual
5.7 MB 		手册 英文 v3.1 2025年5月23日 2025年5月23日
Industrial Protocols User Guide for SDS Series
12.9 MB 		手册 英文 v2.1 2025年5月23日 2025年5月23日
QIG for SDS PoE Series
3.4 MB 		QIG 英文 v1.0 2024年12月27日 2024年12月27日
Declaration of Conformity for SDS-3006/3010/G3006/G3010 (with PoE)
315.6 KB 		声明书 英文 v1.0 2024年12月23日 2024年12月23日
QIG for SDS-3010, SDS-G3010, SDS-3016, SDS-G3016 Series
4.0 MB 		QIG 英文 v2.1 2024年12月16日 2024年12月16日
2D CAD for SDS-3010-2GTXSFP V2.0
925.9 KB 		2D CAD 英文 2024年11月29日 2024年11月29日
2D CAD for SDS-3010-8PoE-2GTXSFP V2.0
1.5 MB 		2D CAD 英文 2024年11月29日 2024年11月29日
SDS-3010 系列产品资料表
9.5 MB 		产品资料表 中文 v1.1 2024年10月16日 2024年10月16日
FOSS Statement for SDS-3000, SDS-G3000 Series
411.3 KB 		声明书 英文 v1.0 2024年10月2日 2024年10月2日
Declaration of Conformity for SDS-3006/3008/3010/3016/G3006/G3008/G3010/G3016 (non PoE)
322.5 KB 		声明书 英文 v1.0 2024年9月23日 2024年9月23日

可用型号 (4)

显示图片
比较
moxa-sds-3010-2gtxsfp-image.jpg | MoxaSDS-3010-2GTXSFP
比较
moxa-sds-3010-2gtxsfp-t-image.jpg | MoxaSDS-3010-2GTXSFP-T
比较

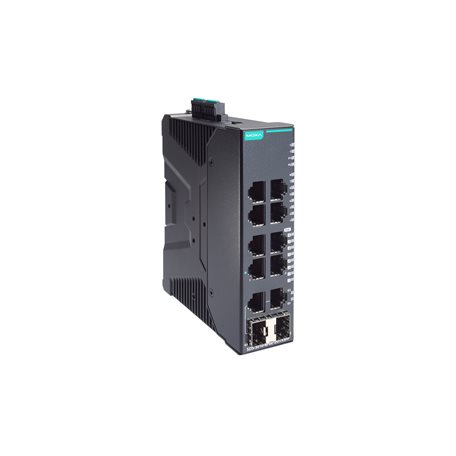

moxa-sds-3010-8poe-2gtxsfp-image.jpg | MoxaSDS-3010-8PoE-2GTXSFP
比较
moxa-sds-3010-8poe-2gtxsfp-t-image.jpg | MoxaSDS-3010-8PoE-2GTXSFP-T
10/100BaseT(X) 端口, RJ45 接头8888
Combo 端口, 10/100/1000BaseT(X) 或 100/1000BaseSFP2222
PoE 10/100BaseT(X) 端口, RJ45 接头-–88
工作电压9.6 ~ 60 VDC9.6 ~ 60 VDC44 ~ 57 VDC44 ~ 57 VDC
工作温度-10 ~ 60°C-40 ~ 75°C-10 ~ 60°C-40 ~ 75°C
