MDS-G4028-L3-4XGS 系列

24 GbE + 4 10GbE 端口三层全千兆模块化网管型工业以太网交换机

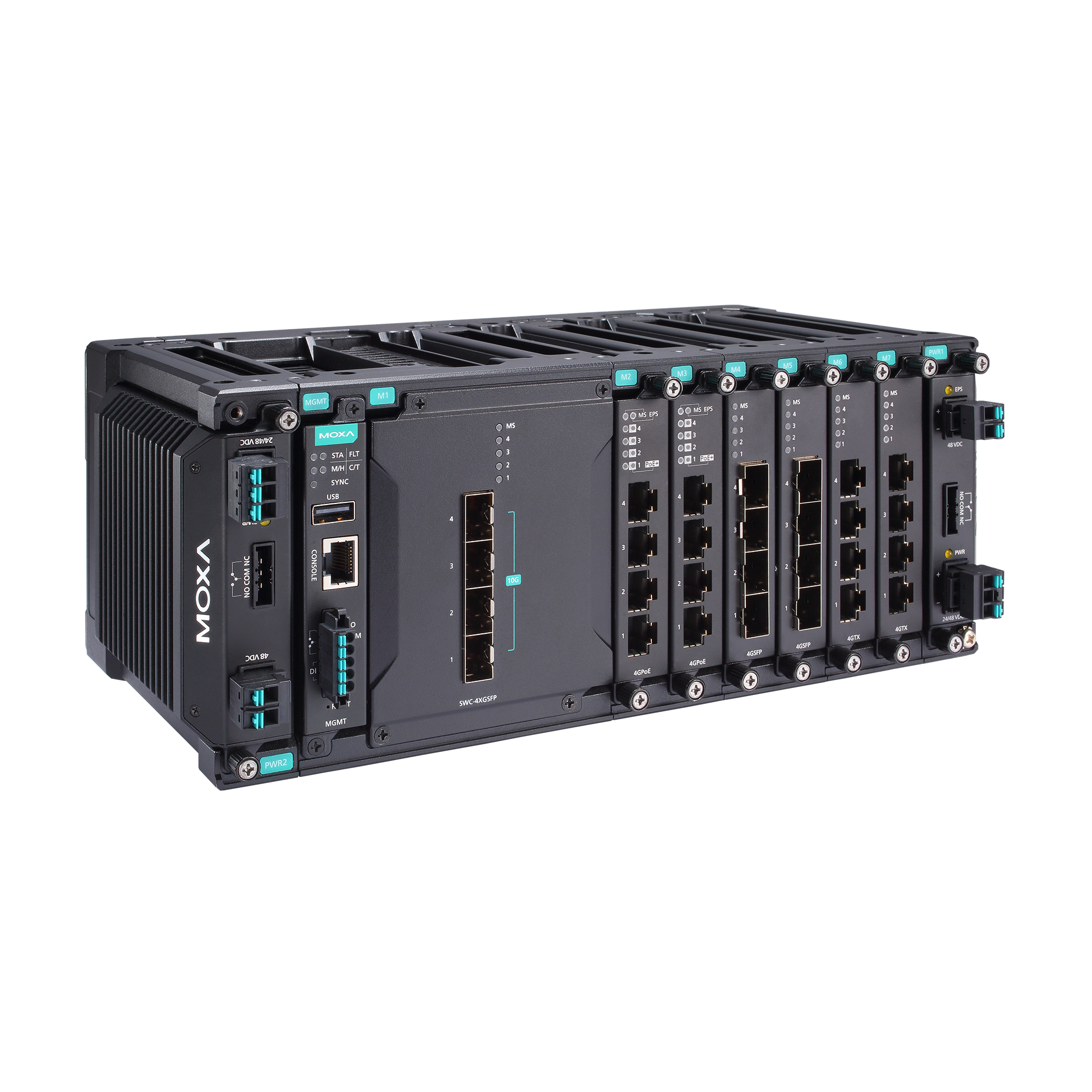

moxa-mds-g4028-l3-4xgs-series-image-(1).jpg | Moxa

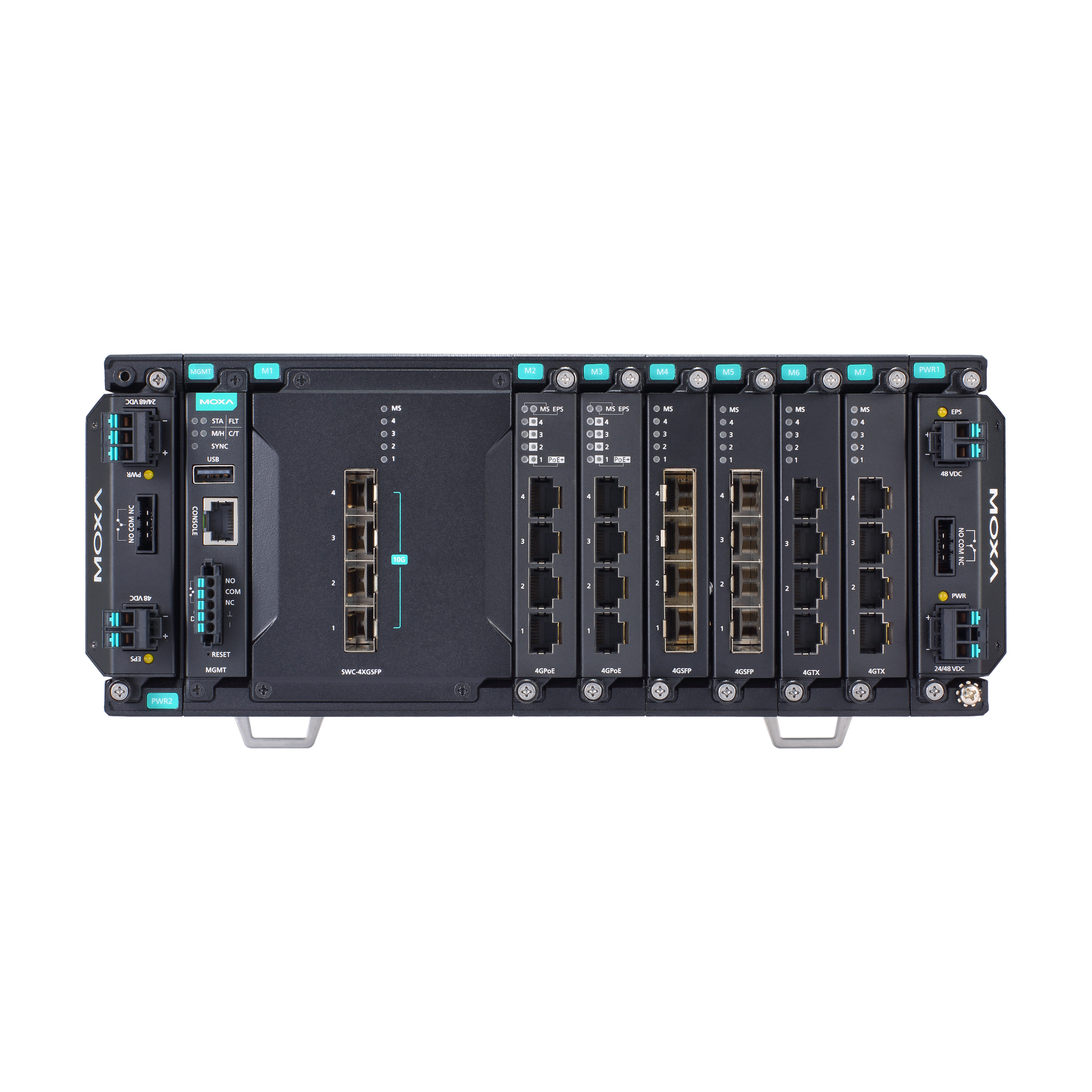

moxa-mds-g4028-l3-4xgs-series-image-1-(1).jpg | Moxa

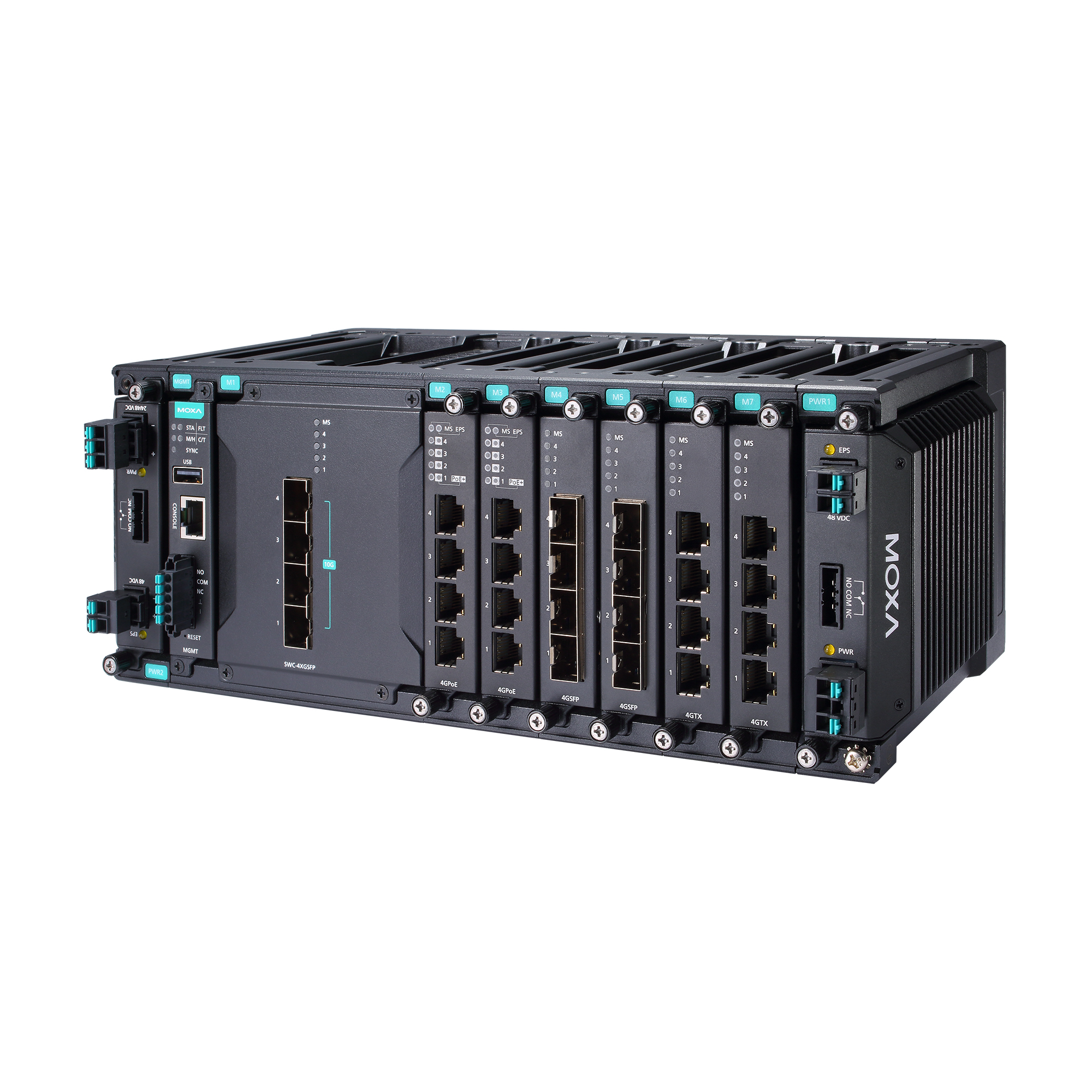

moxa-mds-g4028-l3-4xgs-series-image-2-(1).jpg | Moxa

特点和优势

  • 三层路由功能支持不同局域网的通信
  • 多接口类型 4 端口模块提供了多功能性
  • 多达 24 个千兆以太网端口或 SFP 插槽以及 4 个内嵌式 10G 以太网端口
  • 采用无需工具的设计，无需关闭交换机，即可轻松添加或更换模块
  • 外形超紧凑，且支持多种安装方式，可实现灵活安装
  • 无源背板可最大程度地减少维护工作
  • 坚固的压铸设计，可在恶劣环境下使用
  • 采用基于 HTML5 的直观 Web 界面，可针对不同平台带来无缝体验

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

MDS-G4028-L3-4XGS 系列模块化交换机配备多达 4 个 10GbE 和 24 个千兆以太网端口，包括 4 个内嵌固定端口、6 个接口模块扩展插槽和 2 个电源模块插槽，可为各种应用提供充足的灵活性。高度紧凑的 MDS-G4028-L3-4XGS 系列专为满足日益增长的网络需求而设计，简化了安装和维护步骤，并采用可热插拔模块设计，使用户能够在不关闭交换机或中断网络操作的情况下轻松更换或添加模块。

多个以太网模块（RJ45 和 SFP）和电源输入（24/48 VDC、110/220 VAC/VDC）提供了更大的灵活性，适用于不同的工作环境，并提供了一个自适应全千兆以太网平台，可满足作为以太网汇聚/接入交换机所需的多功能性和带宽。MDS-G4028-L3-4XGS 系列交换机采用适合狭窄空间的紧凑型设计，安装方法多样，无需工具即可完成模块安装，不必借助资深工程师的帮助就能够轻松灵活地进行多种部署。MDS-G4028-L3-4XGS 系列的外壳坚固耐用，已通过多项工业认证，能够在变电站、矿区、ITS 以及石油和天然气应用等恶劣和危险的环境下可靠运行。 此系列支持冗余双 LV 或 HV 电源模块，实现了高可靠性和可用性，同时还为用户提供了极大的灵活性，可满足不同应用的电源需求。

支持三层路由功能，可支持这类交换机适用于跨网域部署，是大规模工业网络应用的理想之选。此外，MDS-G4028-L3-4XGS 系列配备了基于 HTML5 的用户友好型 Web 界面，可提供跨不同平台和浏览器的流畅用户体验。



  • 预装模块

    4 个内嵌 10Gigabit 端口

  • 模块

    6 个用于可选 4 端口 FE/GE 模块的插槽

  • 插槽组合

    更多信息，请参阅 LM-7000H 模块系列产品资料表

    注释：所需的电源模块取决于 LM-7000H 模块的选择。参考以下电源/模块组合要求。

    LM-7000H 非 PoE 模块：
    任意电源模块

    LM-7000H PoE 模块：
    仅限 PWR-HV-P48-A、PWR-LV-P48-A

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3z，用于 1000BaseX
    IEEE 802.3x，用于流量控制
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1X，用于授权认证

  • 管理

    IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背压流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口镜像）、Linkup Delay（链路恢复延迟）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）

  • 过滤

    GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

  • 冗余协议

    STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合、环路保护、MSTP

  • 路由冗余

    VRRP

  • 安全

    广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登录和密码策略、安全启动、MAC 验证旁路、访问控制列表

  • 对时服务

    SNTP、IEEE 1588v2 PTP（基于硬件）、NTP Server/Client、NTP 验证

  • 协议

    IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

  • 单播路由

    OSPF、静态路由

  • MIB

    P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

  • 变电站

    MMS

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    VID 1 至 4094

  • IGMP 分组

    1024

  • 优先级队列

    8

  • 数据包缓冲区大小

    12 Mb

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • USB 接头

    USB Type A

  • 数字输入通道

    1（MGMT 模块）

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • 报警功能通道

    3（MGMT、PWR1、PWR2 模块）
    继电器输出：2 A @ 30 VDC

  • 输入电压

    安装 PWR-HV-P48–A：
    110/220 VDC，110 VAC，60 HZ，220 VAC，50 Hz，PoE：48 VDC

    安装 PWR-LV-P48–A：
    24/48 VDC，PoE：48 VDC

    安装 PWR-HV-NP：
    110/220 VDC，110 VAC，60 HZ，220 VAC，50 Hz

    安装 PWR-LV-NP：
    24/48 VDC

  • 工作电压

    安装 PWR-HV-P48–A：
    88 至 300 VDC，90 至 264 VAC，47 至 63 Hz，PoE：57 VDC

    安装 PWR-LV-P48–A：
    18 至 72 VDC，PoE：46 至 57 VDC

    安装 PWR-HV-NP：
    88 至 300 VDC，90 至 264 VAC，47 至 63 Hz

    安装 PWR-LV-NP：
    18 至 72 VDC

  • 输入电流

    安装 PWR-HV-P48–A/PWR-HV-NP：
    最大0.11 A @ 110 VDC
    最大0.06 A @ 220 VDC
    最大0.29 A @ 110 VAC
    最大0.18 A @ 220 VAC

    安装 PWR-LV-P48–A/PWR-LV-NP：
    最大0.53 A @ 24 VDC
    最大0.28 A @ 48 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 最大 PoE 电源输出/端口

    36 W

  • PoE 功率预算总量

    最大 360 W（带一个电源），针对 PD 总耗，基于 48 VDC 输入，面向 PoE 系统

    最大360 W（带一个电源），针对 PD 总耗，基于 53 至 57 VDC 输入，面向 POE+系统

    最大720 W（带两个电源），针对 PD 总耗，基于 48 VDC 输入，面向 PoE 系统

    最大720 W（带两个电源），针对 PD 总耗，基于 53 至 57 VDC 输入，面向PoE+ 系统

  • IP 等级

    IP40

  • 尺寸

    281 x 115 x 163.25 mm（11.06 x 4.53 x 6.43 英寸）
    296 x 115 x 163.25 mm（11.65 x 4.53 x 6.43 英寸），安装了双 PWR-HV-P48-A/PWR-LVP48-A 电源模块

  • 重量

    3,790 g (8.36 lb)

  • 安装

    导轨式安装、壁挂式安装（带可选套件）、机架式安装（带可选套件）

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 62368-1、IEC 62368-1、UL 62368-1、IEC 60950-1、EN 61010-2-201、UL 61010-2-201

  • EMC

    EN 55032/35，EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-31

  • 振动

    IEC 60068-2-6

  • 变电站

    IEC 61850-3，IEEE 1613

  • 时间

    794,073 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Firmware for MDS-G4000-L3-4XGS Series
65.9 MB 		固件
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明
Software Package for MDS-G4000-L3-4XGS Series (MIB file)
428.2 KB 		软件包
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明
Software Package for MDS-G4000-L3-4XGS Series (EDS file)
148.1 KB 		软件包
SHA-512
v1.0
2023年9月26日 2023年9月26日 发布说明
Software Package for MDS-G4000-L3-4XGS Series (AOI file)
57.0 KB 		软件包
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB 		声明书 英文 v1.0 2024年8月14日 2024年8月14日
QIG for MDS-G4000-4XGS/MDS-G4000-L3-4XGS Series
3.9 MB 		QIG 英文 v1.4 2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB 		手册 英文 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB 		手册 英文 v1.3 2024年6月26日 2024年6月26日
Declaration of Conformity for MDS-G4012/G4020/G4028-4XGS with LM-7000H Module Series
294.7 KB 		声明书 英文 v1.0 2023年12月27日 2023年12月27日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual
1.6 MB 		手册 英文 v1.0 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual
3.1 MB 		手册 英文 v1.0 2023年6月28日 2023年6月28日
MDS-G4028-L3-4XGS 系列产品资料
2.9 MB 		产品资料表 中文 v1.0 2022年8月31日 2022年8月31日

可用型号 (1)

显示图片
比较
moxa-mds-g4028-l3-4xgs-t-image.jpg | MoxaMDS-G4028-L3-4XGS-T
层3
端口总数28
10G SFP+ 插槽4
100/1000Base SFP 插槽最多 24 个
10/100/1000BaseT(X) 端口 RJ45 接头最多 24 个
10/100BaseT(X) 端口 RJ45 接头最多 24 个
工作温度-40 ~ 75°C
