IKS-G6824A 系列

24G 端口三层全千兆网管型工业以太网交换机

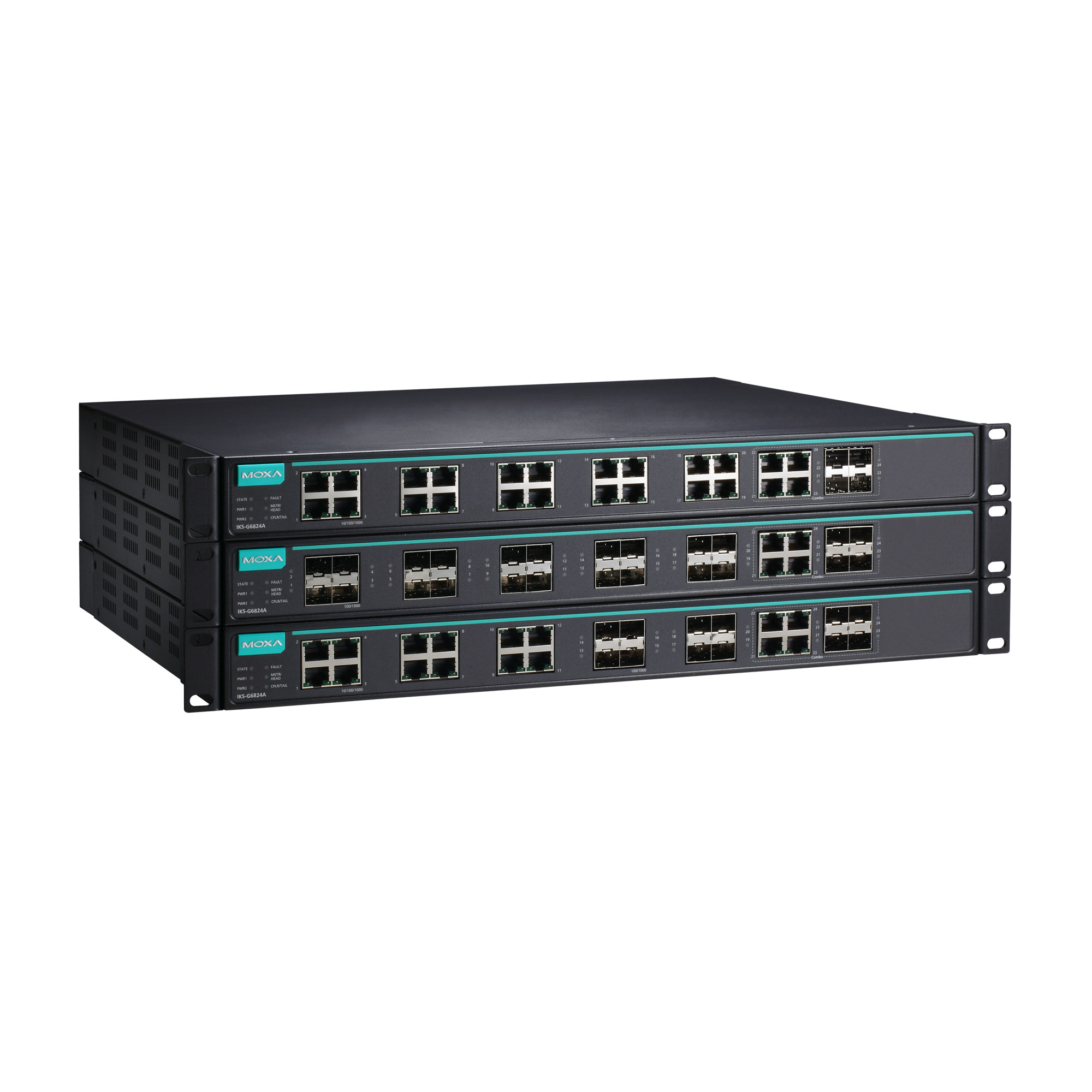

moxa-iks-g6824a-series-image-1-(1).jpg | Moxa

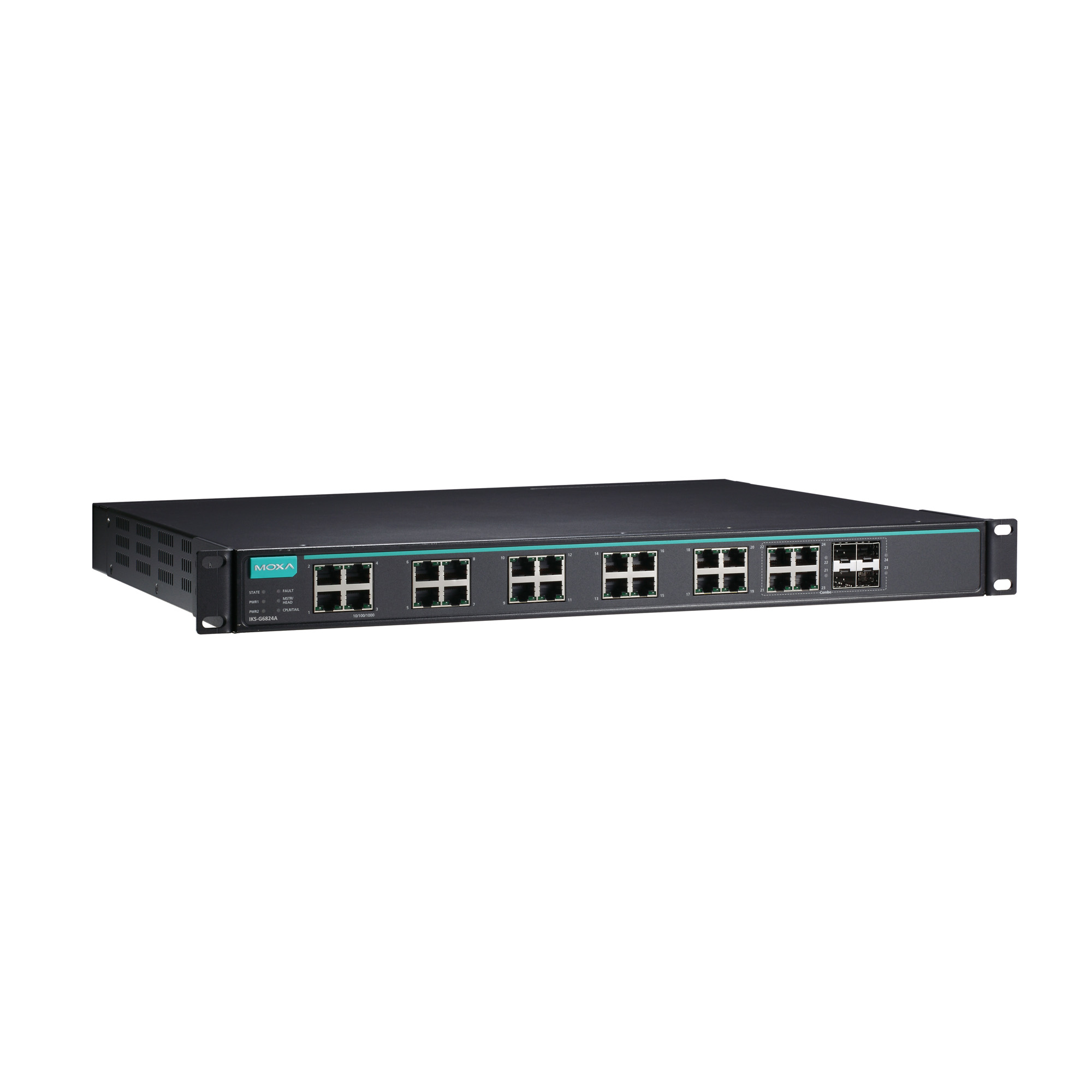

moxa-iks-g6824a-series-image-2-(1).jpg | Moxa

特点和优势

  • 三层路由功能支持不同局域网的通信
  • 24 个千兆以太网端口
  • 多达 24 个光纤连接（SFP 插槽）
  • 无风扇，支持 -40 至 75°C 工作温度（-T 型号）
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
  • 110/220 VAC 隔离冗余双电源输入
  • MXstudio 轻松实现可视化工业网络
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

过程自动化和交通自动化应用融合了各种视频、语音和数据，需要高性能和高可靠性的网络环境。IKS-G6824A 系列配备 24 个千兆以太网端口，支持三层路由功能，适用于跨网络部署，是大规模工业网络应用的理想之选。

IKS-G6824A 全千兆通信功能增加了带宽，千兆传输速率提高了带宽，实现高性能网络快速传输大量视频、语音和数据。此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术，以及隔离冗余电源，增强了系统可靠性和骨干网络可用性。



其他特点和优势

  • 三层交换功能，允许数据信息进行跨网域的通信

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • 支持先进 VLAN 功能的 Q-in-Q 标记

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • IEEE 802.1Q VLAN 和 GVRP 协议，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 冗余双交流电源输入

  • 端口聚合，可优化网络带宽

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性

  • 访问控制列表 (ACL) 增强了网络管理灵活性和安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • DI 接口支持传感器和报警器与 IP 网络集成



  • 报警功能通道

    纯电阻性负载：2 A @ 30 VDC

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +1 V 表示状态 0
    最大输入电流：8 mA

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    IKS-G6824A-4GTXSFP-HV-HV 系列：20
    IKS-G6824A-8GSFP-4GTXSFP-HV-HV 系列：12

  • 100/1000BaseSFP 端口

    IKS-G6824A-8GSFP-4GTXSFP-HV-HV 系列：8
    IKS-G6824A-20GSFP-4GTXSFP-HV-HV 系列：20

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    4

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

  • 管理

    ARP、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4、LLDP、Port Mirror（端口镜像）、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control（流量控制）

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2/v3、QinQ VLAN

  • 组播路由

    DVMRP、PIM-DM、PIM-SM、PIM-SSM

  • 冗余协议

    链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 路由冗余

    VRRP

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client、SNTP

  • 单播路由

    OSPF，RIPV1/V2，静态路由

  • 工业协议

    EtherNet/IP, Modbus TCP, PROFINET

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • DRAM

    128 MB

  • 闪存

    16 MB

  • IGMP 分组

    4096

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • 数据包缓冲区大小

    12 Mb

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    8

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console（Type B 接头）

  • 输入电压

    110 至 220 VAC，冗余双电源输入

  • 工作电压

    85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    0.67/0.38 A @ 110/220 VAC

  • IP 等级

    IP30

  • 尺寸

    440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 英寸）

  • 重量

    5100 g (11.25 lb)

  • 安装

    机架式安装

  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 75°C（-40 至 167°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 60950-1，UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    460,854 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for IKS-G6824A Series (SNMP MIB)
243.9 KB 		软件包
SHA-512
v5.8
2024年4月23日 2024年4月23日 发布说明
Modbus File
2.3 KB 		软件包
SHA-512
v1.0
2023年4月28日 2023年4月28日 发布说明
Firmware for IKS-G6824A Series
4.4 MB 		固件
SHA-512
v5.10
2023年4月24日 2023年4月24日 发布说明
Software Package for IKS-G6824A Series (EDS file)
3.8 KB 		软件包
SHA-512
v1.4
2023年4月24日 2023年4月24日 发布说明
Firmware for IKS-G6824A Series
3.6 MB 		固件
SHA-512
v5.7
2020年2月17日 2020年2月17日 发布说明
EtherNet/IP AOI (28P) for IKS-G6824A Series
82.9 KB 		软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
PROFINET GSD file for IKS-G6824A Series
41.0 KB 		软件包
SHA-512
v1.3
2018年1月18日 2018年1月18日 发布说明
Moxa ICS/IKS Configuration Migration Tool
118.5 KB 		管理工具
SHA-512
v1.1
  • Windows
  • Windows XP
 2015年5月20日 2015年5月20日 发布说明
Moxa USB Console Windows Driver
1.2 MB 		驱动程序
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月14日 2012年5月14日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		管理工具
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x)
7.6 MB 		手册 英文 v2.6 2024年1月18日 2024年1月18日
Moxa Command Line Interface (FW 5.x) Users Manual
2.7 MB 		手册 英文 v1.7 2023年12月8日 2023年12月8日
Industrial Protocol Users Guide
13.1 MB 		手册 英文 v6.5 2023年8月31日 2023年8月31日
QIG for IKS-G6524A/IKS-G6824A Series
758.4 KB 		QIG 英文 v3.5 2023年8月11日 2023年8月11日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.0 MB 		手册 英文 v4.3 2023年4月26日 2023年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB 		手册 英文 v2.2 2022年6月29日 2022年6月29日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
Layer 3 Routing (UI 2.0) User's Manual
670.9 KB 		手册 英文 v3.3 2019年2月12日 2019年2月12日
IKS-G6824A 系列产品资料表
1.7 MB 		产品资料表 中文 v1.1 2019年1月28日 2019年1月28日
2D CAD for IKS-G6x24A-20GSFP-4GTXSFP
1.4 MB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IKS-G6x24A-4GTXSFP
1.2 MB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IKS-G6x24A-8GSFP-4GTXSFP
1.3 MB 		2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB 		手册 英文 v3.3 2017年7月4日 2017年7月4日

相关内容

筛选

全部 解决方案手册

可用型号 (6)

显示图片
比较
moxa-iks-g6824a-20gsfp-4gtxsfp-hv-hv-image.jpg | MoxaIKS-G6824A-20GSFP-4GTXSFP-HV-HV
比较

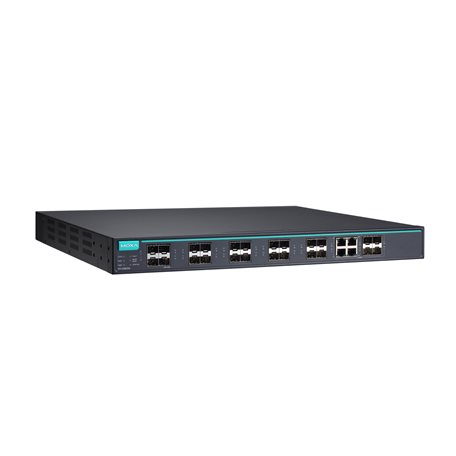

moxa-iks-g6824a-20gsfp-4gtxsfp-hv-hv-t-image.jpg | MoxaIKS-G6824A-20GSFP-4GTXSFP-HV-HV-T
比较
moxa-iks-g6824a-4gtxsfp-hv-hv-image.jpg | MoxaIKS-G6824A-4GTXSFP-HV-HV
比较
moxa-iks-g6824a-4gtxsfp-hv-hv-t-image.jpg | MoxaIKS-G6824A-4GTXSFP-HV-HV-T
层3333
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP+		4444
100/1000Base SFP 插槽202000
10/100/1000BaseT(X) 端口
RJ45 接头		002020
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较
moxa-iks-g6824a-8gsfp-4gtxsfp-hv-hv-image.jpg | MoxaIKS-G6824A-8GSFP-4GTXSFP-HV-HV
比较

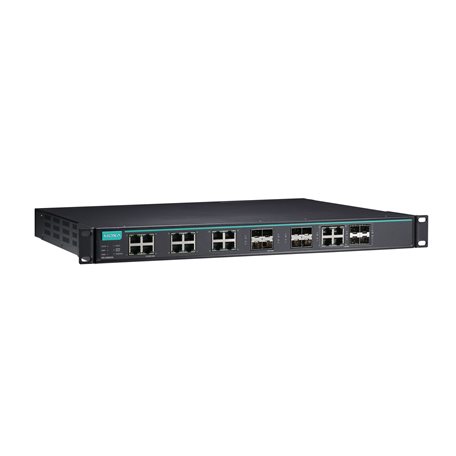

moxa-iks-g6824a-8gsfp-4gtxsfp-hv-hv-t-image.jpg | MoxaIKS-G6824A-8GSFP-4GTXSFP-HV-HV-T
层33
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP+		44
100/1000Base SFP 插槽88
10/100/1000BaseT(X) 端口
RJ45 接头		1212
工作温度-10 to 60°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹
