ICS-G7848A 系列

48G 三层全千兆模块化网管型工业以太网交换机

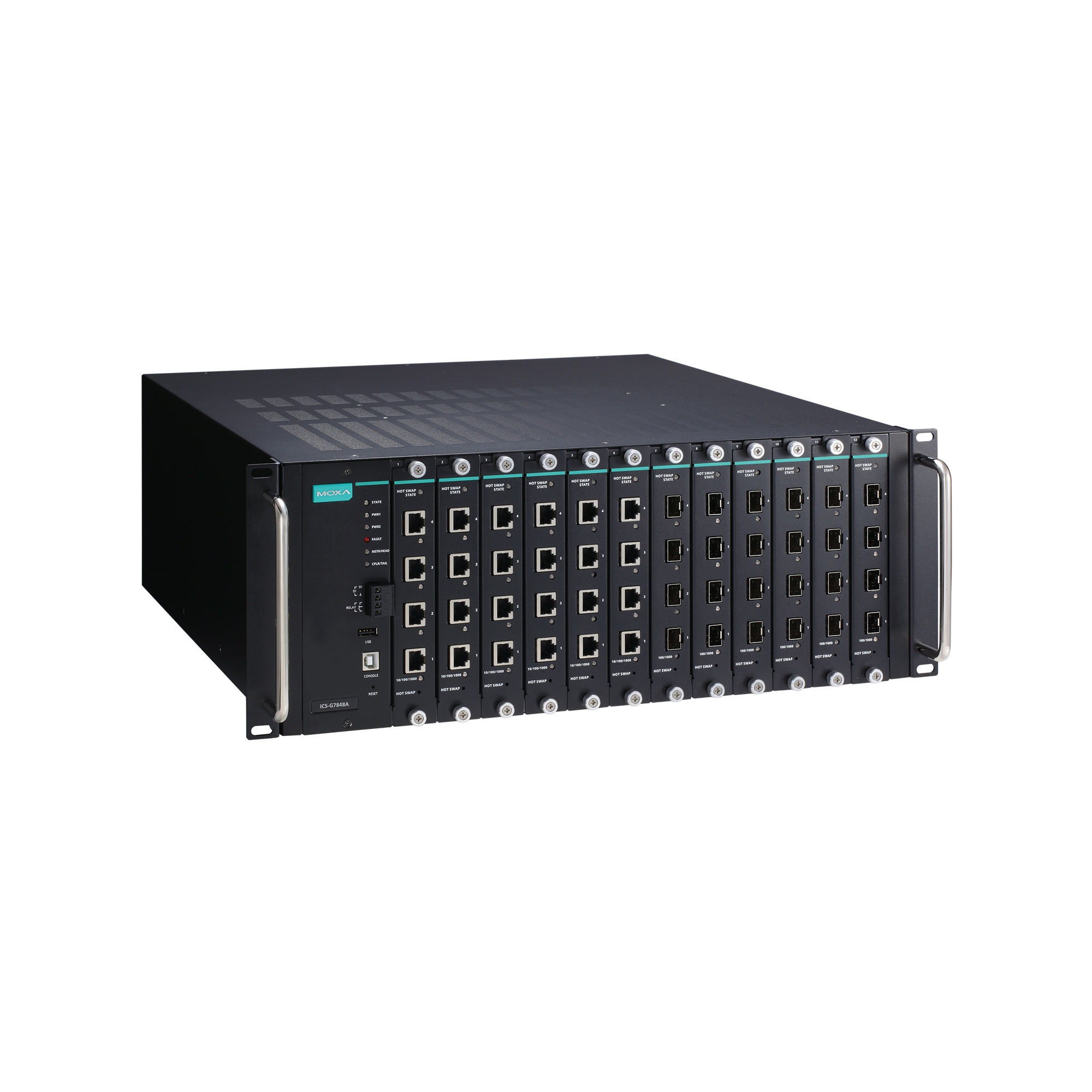

moxa-ics-g7848a-series-image-1-(1).jpg | Moxa

特点和优势

  • 多达 48 个千兆以太网端口
  • 多达 48 个光纤连接(SFP 插槽)
  • 多达 48 个 PoE+ 端口,带外部电源(采用 IM-G7000A-4PoE 模块)
  • 无风扇,支持 -10 至 60°C 工作温度
  • 模块化设计,提供更大灵活性和扩展性
  • 可热插拔的接口和电源模块支持连续运行
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 RSTP/STP/MSTP 网络冗余
  • 110/220 VAC 隔离冗余双电源输入
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

过程自动化和交通自动化应用融合了各种视频、语音和数据,需要高性能和高可靠性的网络环境。ICS-G7848A 系列全千兆骨干交换机采用模块化设计,网络规划配置更加轻松和灵活,最多可安装 48 个千兆以太网端口。ICS-G7848A 系列支持三层路由功能,适用于跨网域部署,是大规模工业网络应用的理想之选。

ICS-G7848A 全千兆通信功能增加了带宽,千兆传输速率提高了带宽,实现高性能网络快速传输大量视频、语音和数据。此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术,以及隔离冗余电源,增强了系统可靠性和骨干网络可用性。



其他特点和优势

  • 三层交换功能,允许数据信息进行跨网域的通信(ICS-G7800A 系列)

  • 高级 PoE 管理功能:PoE 输出设置、PD 故障检查、PoE 排程和 PoE 诊断(采用 IM-G7000A-4PoE 模块)

  • 命令行界面 (CLI),可快速配置主要管理功能

  • 支持先进 VLAN 功能的 Q-in-Q 标记

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议,可实现透明数据传输

  • DI 接口支持传感器和报警器与 IP 网络集成

  • 冗余双交流电源输入

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • IEEE 802.1Q VLAN 和 GVRP 协议,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全性

  • 访问控制列表 (ACL) 增强了网络管理灵活性和安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告



  • 报警功能通道

    纯电阻性负载:2 A @ 30 VDC

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +1 V 表示状态 0
    最大输入电流:8 mA

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af/at,用于 PoE/PoE+ 输出

  • 插槽组合

    12 个插槽,用于 4 端口接口模块(10/100/1000BaseT(X)、PoE+ 10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽) 有关千兆以太网模块产品信息,请参阅 IM-G7000A 产品资料表。

  • 管理

    ARP、Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4、LLDP、Port Mirror(端口镜像)、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control(流量控制)

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2/v3、QinQ VLAN

  • 组播路由

    DVMRP、PIM-DM、PIM-SM、PIM-SSM

  • 冗余协议

    链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 路由冗余

    VRRP

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client、SNTP

  • 单播路由

    OSPF,RIPV1/V2,静态路由

  • 工业协议

    EtherNet/IP、Modbus TCP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • DRAM

    128 MB

  • 闪存

    16 MB

  • IGMP 分组

    4096

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • 数据包缓冲区大小

    12 Mb

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    8

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console(Type B 接头)

  • 输入电压

    110 至 220 VAC,冗余双电源输入

  • 工作电压

    85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    0.87/0.51 A @ 110/220 VAC

  • IP 等级

    IP30

  • 尺寸

    440 x 176 x 523.8 mm(17.32 x 6.93 x 20.62 英寸)

  • 重量

    12,900 g (28.5 lb)

  • 安装

    机架式安装

  • 工作温度

    -10 至 60°C(14 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1, UL 60950-1, UL 61010-2-201

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    314,973 小时

  • 标准

    Telcordia (Bellcore),GB
