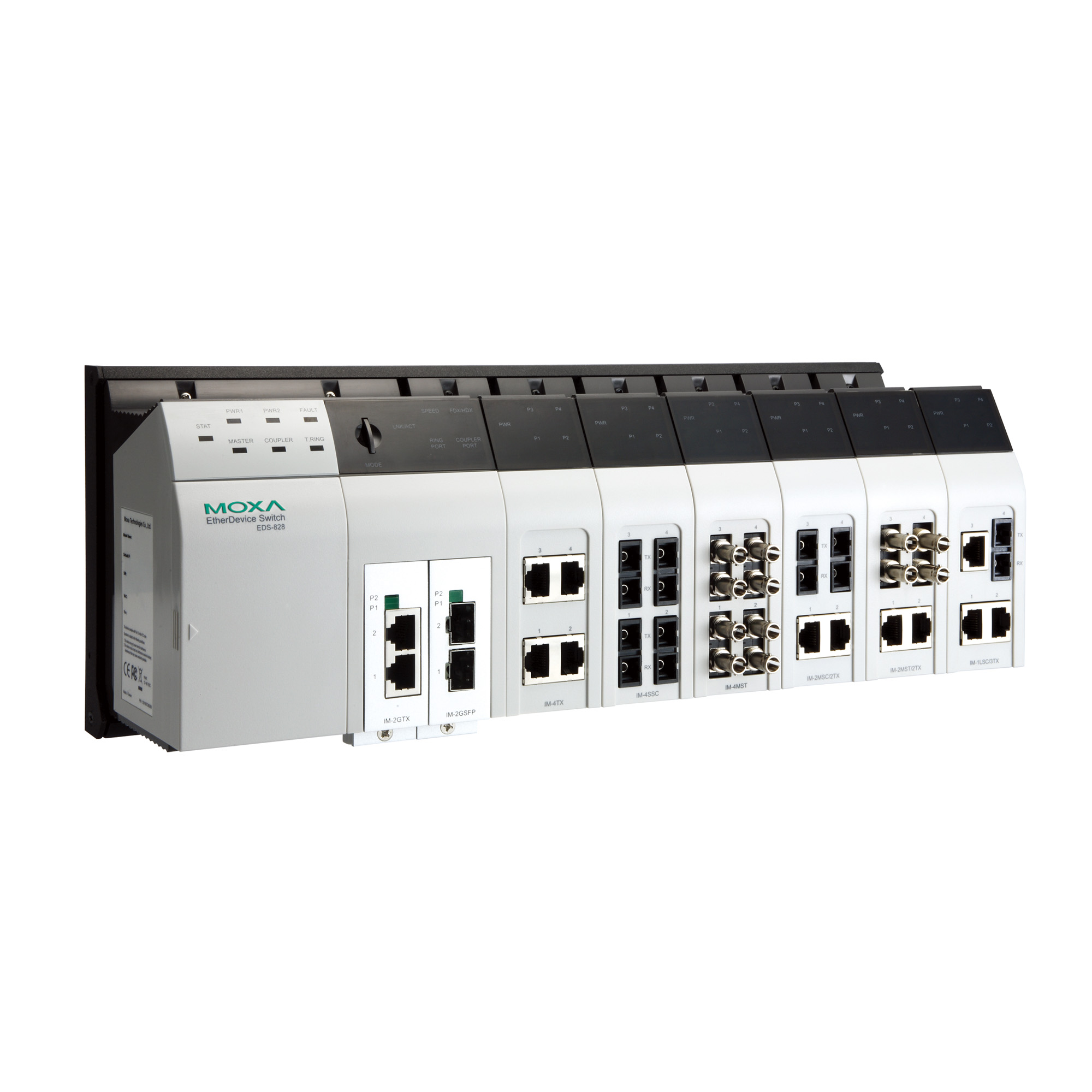

EDS-828 系列

24+4G 端口二层/三层千兆模块化网管型工业以太网交换机

moxa-eds-828-series-image-1-(1).jpg | Moxa

特点和优势

  • 4 个千兆和 24 个百兆以太网端口,支持网线和光纤
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全
  • 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
  • 三层路由功能支持不同局域网的通信
  • MXstudio 轻松实现可视化的工业网络管理

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-828 系列采用多功能模块化设计,可以组合不同光纤和电口模块,创建适用于任何自动化网络的多种选项。模块化设计允许用户安装多达 4 个千兆端口和 24 个百兆以太网端口。EDS-828 系列专为千兆冗余骨干网络而设计,并采用模块化配置为网络扩展提供了高灵活性。EDS-828 系列的先进管理和安全功能,可确保实现最高的网络性能、安全性和可靠性。

EDS-828 系列还采用工业级结构、1 个 console 端口用于自动配置备份,以及多角度 LED 故障排除面板,可方便从纵向和横向多角度查看。除了具备二层功能外,EDS-828 系列还是专为网络路由而设计的高性能三层以太网交换机。EDS-828 系列采用改进的硬件技术,取代了传统路由器所使用的软件逻辑控制,从而提高了性能,是大规模局域网应用的理想之选。



其他特点和优势

  • 三层交换功能,允许数据信息进行跨网域的通信

  • 命令行界面 (CLI),可快速配置主要管理功能

  • 支持先进 VLAN 功能的 Q-in-Q 标记

  • 基于软件的 IEEE 1588 PTPv2(精密时间协议),支持精确的网络时间同步

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议,可实现透明数据传输

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • IEEE 802.1Q VLAN 和 GVRP 协议,可简化网络规划

  • DI 接口支持传感器和报警器与 IP 网络集成

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • 访问控制列表 (ACL) 增强了网络管理灵活性和安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • 通过 Web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-01 自动备份配置器进行配置

  • 冗余双直流电源输入



  • 报警功能通道

    2,继电器输出:1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流: 8 mA

  • 模块

    6 个插槽,用于 4 端口接口模块、10/100BaseT(X) 或 100BaseFX 的任意组合;2 个插槽,用于 2 端口接口模块、10/100/1000BaseT(X) 或 1000BaseSFP 的任意组合

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseX

  • 过滤

    GMRP、GVRP、IGMP v1/v2、QinQ VLAN、VLAN unaware、802.1Q VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 组播路由

    DVMRP、PIM-DM

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 路由冗余

    VRRP

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client,SNTP

  • 单播路由

    OSPF,RIPV1/V2,静态路由

  • IGMP 分组

    256

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    32 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 连接

    2 个可拆卸 6 触点接线端子

  • 输入电流

    0.82 A @ 24 VDC

  • 输入电压

    24 VDC,冗余双电源输入

  • 工作电压

    12 至 45 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP30

  • 尺寸

    362.4 x 142.5 x 128 mm(14.27 x 5.61 x 5.04 英寸)

  • 重量

    1950 g (4.30 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    0 至 60°C(32 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 安全

    EN 60950-1、UL 508、UL 60950-1、CSA C22.2 编号 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    191,203 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EDS file for EDS-828 Series
8.2 KB
软件包 v1.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (28P) for EDS-828 Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for EDS-828 Series
2.6 MB
固件 v3.8
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for EDS-828 Series
189.4 KB
软件包 v3.8
2017年5月3日 2017年5月3日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具 v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
EDS-828 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年8月27日 2019年8月27日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
技术说明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2019年2月12日 2019年2月12日
2D CAD for EDS-828
621.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
QIG for EDS-828 Series
2.0 MB
QIG 英文 v4.0 2017年3月20日 2017年3月20日
Manual for EDS-828 Series
4.6 MB
手册 英文 v3.1 2016年6月22日 2016年6月22日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日

可用型号 (3)

显示图片
moxa-eds-82810g-image.jpg | MoxaEDS-82810Gmoxa-eds-82810g-4gtx-image.jpg | MoxaEDS-82810G-4GTXmoxa-eds-82810g-4gsfp-image.jpg | MoxaEDS-82810G-4GSFP
层级333
端口总数282828
IM-2G 系列模块
10/100/1000BaseT(X) 或 1000BaseSFP
2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports2 IM-2GTX preinstalled; 2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports2 IM-2GSFP preinstalled; 2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports
IM 系列模块
10/100BaseT(X) 和/或 100BaseFX
6 slots for up to 24 x 10/100BaseT(X) and/or 100BaseFX ports6 slots for up to 24 10/100BaseT(X) and/or 100BaseFX ports6 slots for up to 24 10/100BaseT(X) and/or 100BaseFX ports
工作温度0 to 60°C0 to 60°C0 to 60°C
