TSN-G5008 系列

8G 端口全千兆网管型工业以太网交换机

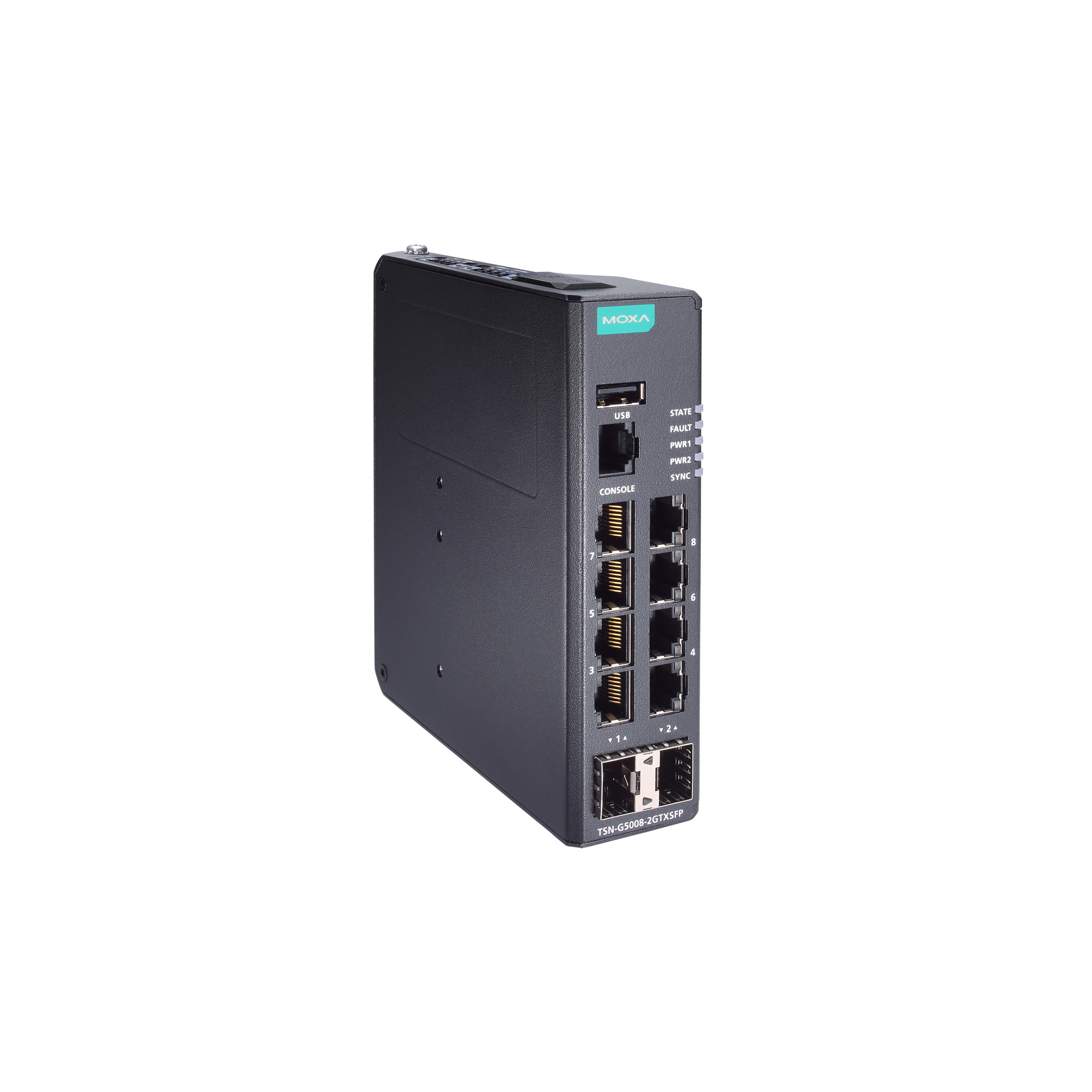

moxa-tsn-g5008-series-image-(1).jpg | Moxa

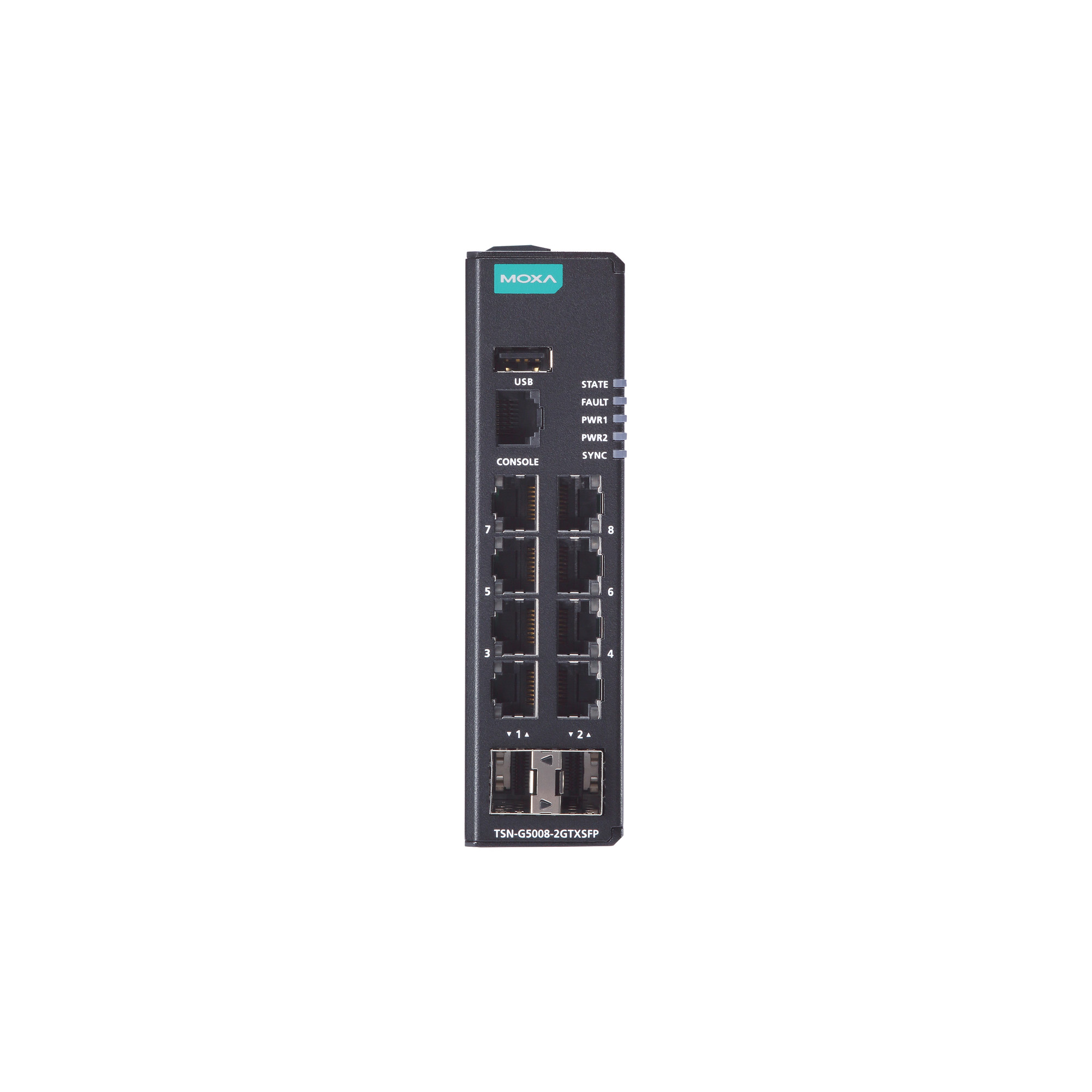

moxa-tsn-g5008-series-image-1-(1).jpg | Moxa

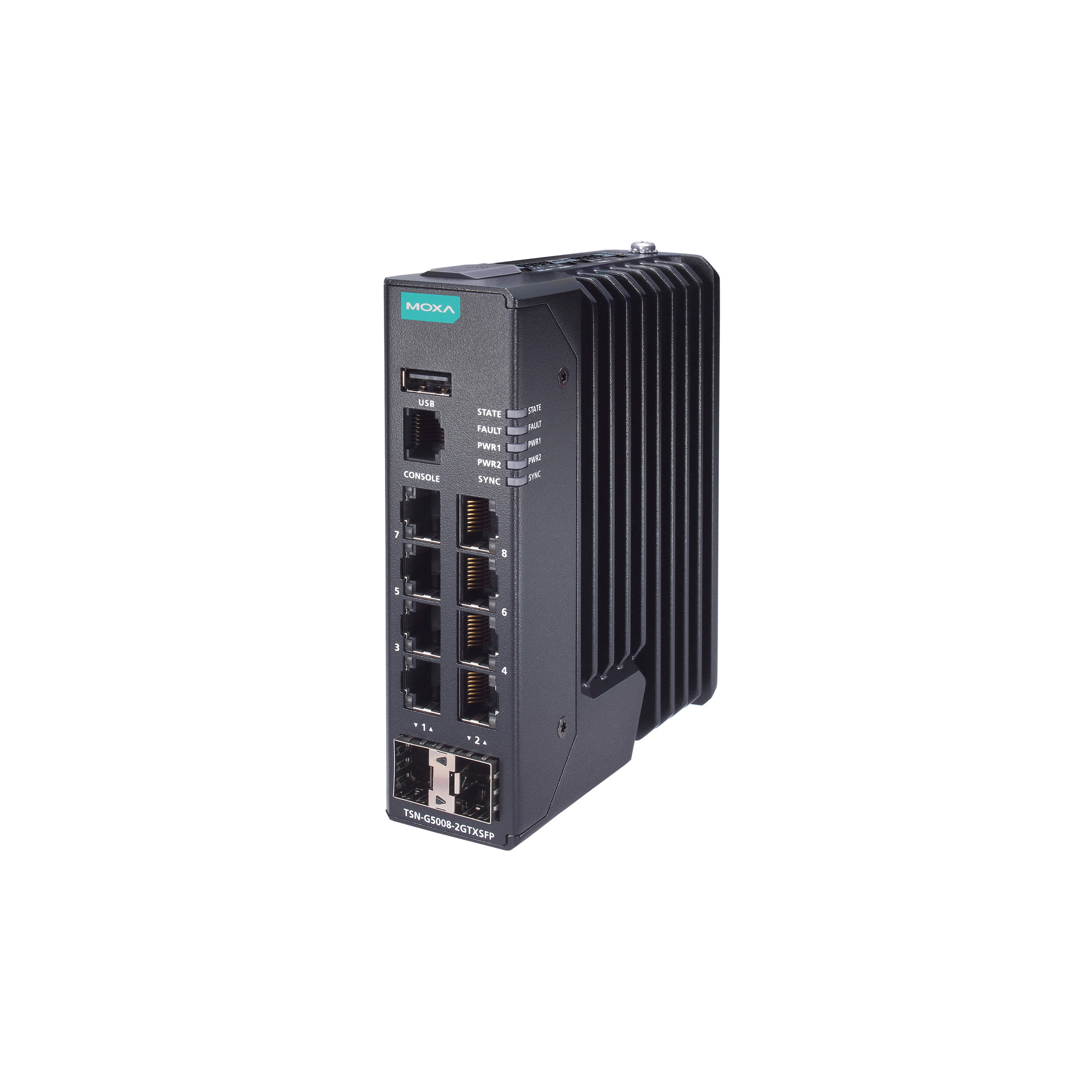

moxa-tsn-g5008-series-image-2-(1).jpg | Moxa

特点和优势

  • 紧凑而灵活的外壳设计，适合狭窄空间
  • 基于 Web 的 GUI，可轻松进行设备配置和管理
  • 基于 IEC 62443 的安全功能
  • IP40 等级防护
  • 支持时间敏感网络（TSN）技术

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

TSN-G5008 系列交换机是确保工业制造网络符合工业 4.0 应用需求的理想选择。此系列交换机配备了 8 个千兆以太网端口和多达 2 个光纤端口。全千兆以太网设计，使该系列交换机成为将现有网络升级到千兆传输或为未来的高带宽应用程序构建新的全千兆骨干网络的良好选择。紧凑型设计与全新Moxa Web GUI提供的用户友好型配置界面简化了网络部署。未来通过支持其他TSN标准的固件更新，TSN-G5008系列可以利用标准以太网时间敏感网络（TSN）技术实现实时通信。



  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3z，用于 1000BaseX
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1p，用于服务等级
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEE 1588v2 PTP 精确时间协议（基于硬件）
    用于时间同步的 IEEE 802.1 AS
    用于时间感知整形的 IEEE 802.1 Qbv

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    6
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    2
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 管理

    IPv4/IPv6
    LLDP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    SNMP Trap
    DHCP Server/Client
    ARP
    TFTP
    SFTP
    HTTP
    HTTPS
    SSH
    Telnet
    私有 MIB
    Syslog
    端口镜像

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB
    IEEE8021-PAE-MIB
    IEEE8021-SPANNING-TREE-MIB
    SNMPv2-MIB

  • 冗余协议

    RSTP
    Turbo Chain
    STP
    链路聚合

  • 安全

    广播风暴保护
    信任访问控制
    登录和密码政策
    HTTPS/SSL
    SSH
    SNMPv3
    RADIUS
    TACACS+

  • 对时服务

    SNTP
    NTP Server/Client
    基于硬件的 IEEE 1588v2 PTP
    IEEE 802.1 AS
    IEEE 802.1 Qbv

  • 过滤

    802.1Q VLAN
    静态组播

  • MAC 地址表大小

    9 K

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    VID 1 至 4094

  • 数据包缓冲区大小

    4 Mb

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • USB 接头

    USB Type A

  • 报警功能通道

    1
    纯电阻性负载：1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • LED 指示灯

    STATE、FAULT、PWR1、PWR2、SYNC

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电压

    12 至 48 VDC
    冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 输入电流

    1.72 A @ 12 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    36 x 135 x 115 mm（1.42 x 5.32 x 4.53 英寸）

  • 重量

    787 g (1.74 lb)

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • 工作温度

    -10 至 60°C（14 至 140°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    809,568 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 软件包
名称 类型 校驗和 版本 操作系统 发布日期
SNMP MIB File for TSN-G5000 Series
187.8 KB 		软件包
SHA-512
v1.0
2020年7月3日 2020年7月3日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
FOSS Statement for TSN Series Products
2.1 MB 		声明书 英文 v1.0 2025年2月18日 2025年2月18日
Manual for TSN-G5000 Series (Command Line Interface)_v2.1
3.2 MB 		手册 英文 v2.1 2024年10月7日 2024年10月7日
Manual for TSN-G5000 Series (Web Console)_v2.4
9.1 MB 		手册 英文 v2.4 2024年10月7日 2024年10月7日
Declaration of Conformity for TSN-G5004/TSN-G5008 Series.pdf
302.5 KB 		声明书 英文 v1.0 2024年5月8日 2024年5月8日
QIG for TSN-G5000 Series
2.3 MB 		QIG 英文 v1.2 2023年11月20日 2023年11月20日
TSN-G5008 系列产品资料表
1.9 MB 		产品资料表 中文 v1.1 2023年11月20日 2023年11月20日
Manual for TSN-G5008 Series (Command Line Interface)
1.6 MB 		手册 英文 v1.0 2020年7月3日 2020年7月3日
Manual for TSN-G5008 Series (Web Console)
4.7 MB 		手册 英文 v1.0 2020年7月3日 2020年7月3日
2D CAD for TSN-G5008 Series (TSN-G5008 )
1.3 MB 		2D CAD 英文 2020年7月3日 2020年7月3日

相关内容

筛选

全部 个案研究精选 个案研究 视频 文章

可用型号 (1)

显示图片
比较
moxa-tsn-g5008-2gtxsfp-image.jpg | MoxaTSN-G5008-2GTXSFP
层级2
端口数量8
10/100/1000BaseT(X) 端口
RJ45 接头		6
Combo 端口
10/100/1000BaseT(X) 或
100/1000BaseSFP		2
工作温度-10 to 60°C
