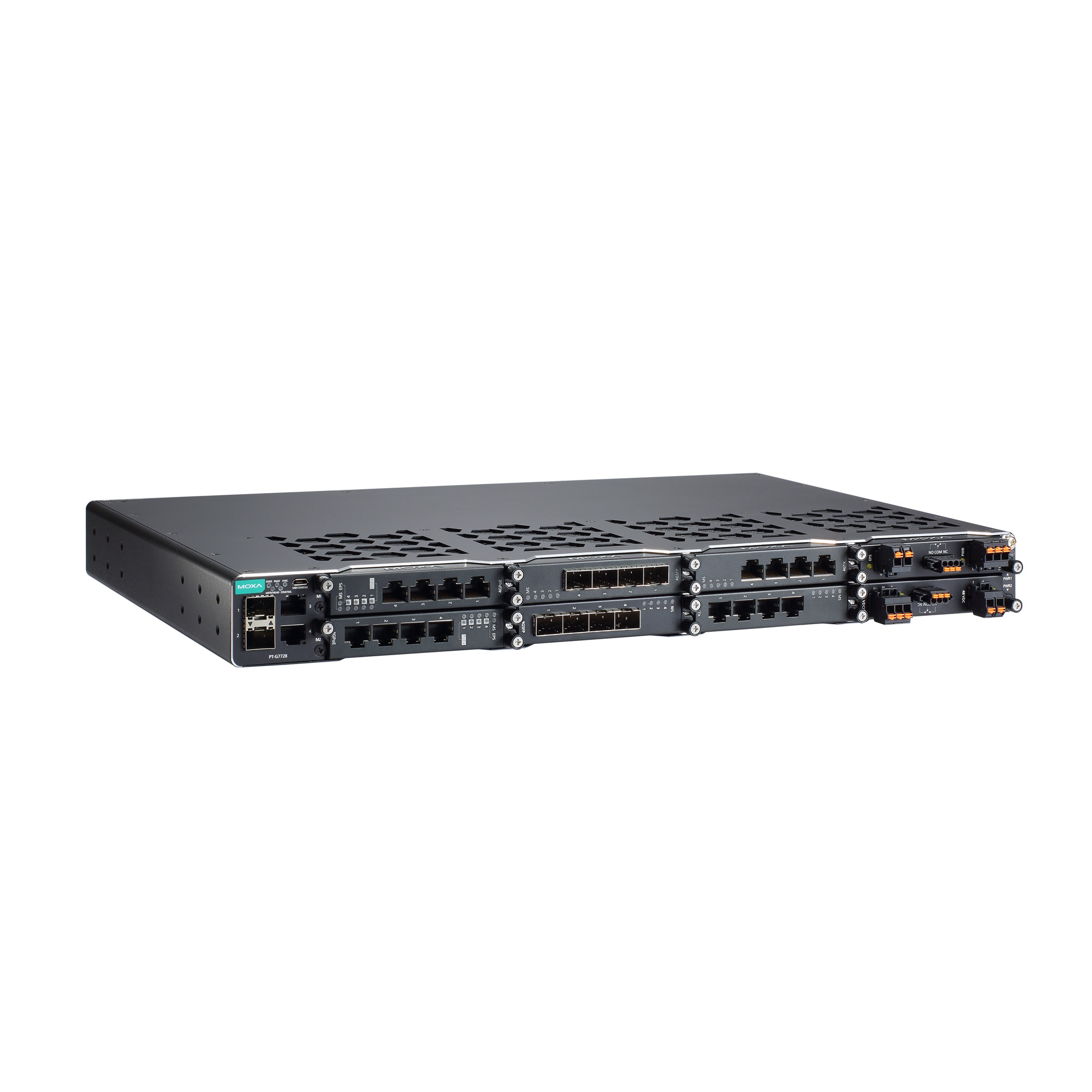

PT-G7728 系列

IEC 61850-3 28 端口二层全千兆模块化网管型工业以太网交换机

moxa-pt-g7728-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3 Edition 2 Class 2 标准
  • 可热插拔的接口和电源模块支持连续运行
  • 内置支持 IEC-61850-90-4 标准的 MMS 服务器，适用于电力 SCADA
  • 支持 IEEE 1588 硬件时间戳
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-G7728 模块化交换机配备多达 28 个千兆以太网端口，包括 4 个固定端口、6 个接口模块插槽和 2 个电源模块插槽，可为各种应用提供充足的灵活性。PT-G7728 系列专为满足日益增长的网络需求而设计，它采用可热插拔模块设计，使用户能够在不关闭设备的情况下更换或添加设备。

PT-G7728 的多个以太网模块（RJ45、SFP 和 PoE）和电源输入（24/48 VDC、110/220 VAC/VDC）提供了更大的灵活性，适用于不同的工作环境。这款交换机支持全千兆平台，可提供足够的带宽来构建以太网骨干网络。此产品获得 IEC 61850 Edition 2 Class 2 认证，从而确保高可用性和广泛使用性。



  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    2

  • 100/1000BaseSFP 端口

    2

  • 模块

    6

  • 插槽组合

    有关千兆以太网模块和 PoE+ 模块的信息，请参阅 LM-7000H 产品资料表

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3z，用于 1000BaseX
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1X，用于授权认证
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3x，用于流量控制

  • 管理

    IPv4/IPv6、SNMP Inform、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 66/67/82、BOOTP、TFTP、LLDP、RARP、HTTP、HTTPS、Telnet、Flow control（流量控制）、Back Pressure Flow Control（背压流量控制）、Port Mirror（端口镜像）、Fiber check、Dying Gasp、SMTP、Syslog

  • MIB

    MIB-II、Ethernet-like MIB、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RSTP MIB、RMON MIB Groups 1、2、3、9

  • 过滤

    IGMP v1/v2/v3、GMRP、GVRP、802.1Q、QinQ VLAN

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 安全

    RADIUS、TACACS+、SSH、端口锁定、广播风暴保护、MAB 授权认证、Sticky MAC、访问控制列表

  • 对时服务

    NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）

  • 变电站

    IEC 61850 QoS、GOOSE Check

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 优先级队列

    8

  • 最大 VLAN 数量

    512

  • VLAN ID 范围

    1 至 4094

  • IGMP 分组

    4096

  • MAC 地址表大小

    16 K

  • 数据包缓冲区大小

    12 Mb

  • 巨型帧大小

    9.6 KB

  • Console 端口

    Micro USB Type B

  • 存储端口

    USB Type A

  • 输入电压

    已安装 PWR-LV-P48：
    24/48 VDC，用于交换机系统
    48 VDC，用于 PoE 系统（推荐 PoE+ 设备使用 53 至 57 VDC）

    已安装 PWR-HV-P48：
    110/220 VDC/VAC，用于交换机系统
    48 VDC，用于 PoE 系统（推荐 PoE+ 设备使用 53 至 57 VDC）

  • 工作电压

    已安装 PWR-LV-P48：
    18 至 72 VDC，用于交换机系统
    46 至 57 VDC，用于 PoE 系统

    已安装 PWR-HV-P48：
    88 至 300 VDC，90 至 264 VAC（用于交换机系统）
    46 至 57 VDC，用于 PoE 系统

  • 输入电流

    已安装 PWR-LV-P48：
    PWR 输入电流（交换机系统）
    最大 0.49 A @ 24 VDC
    最大 0.25A @ 48 VDC
    EPS 输入电流（PoE 系统）
    最大 0.53 A @ 48 VDC
    （不包括 PoE 设备的功耗）

    已安装 PWR-HV-P48：
    PWR 输入电流（交换机系统）
    最大 0.12 A @ 110 VDC
    最大0.07 A @ 220 VDC
    最大0.29 A @ 110 VAC
    最大0.18 A @ 220 VAC
    EPS 输入电流（PoE 系统）
    最大 0.53 A @ 48 VDC
    （不包括 PoE 设备的功耗）

  • IP 等级

    IP30

  • 尺寸

    443 x 44 x 280 mm（17.44 x 1.73 x 11.02 英寸）

  • 重量

    3080 g (6.8 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 85°C（-40 至 185°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 变电站

    IEC 61850-3 Edition 2.0 Class 2，IEEE 1613

  • 轨道交通

    EN 50121-4

  • 安全

    EN 62368-1，UL 62368-1

  • 时间

    449,542 小时

  • 标准

    Telcordia (Bellcore)，GB
