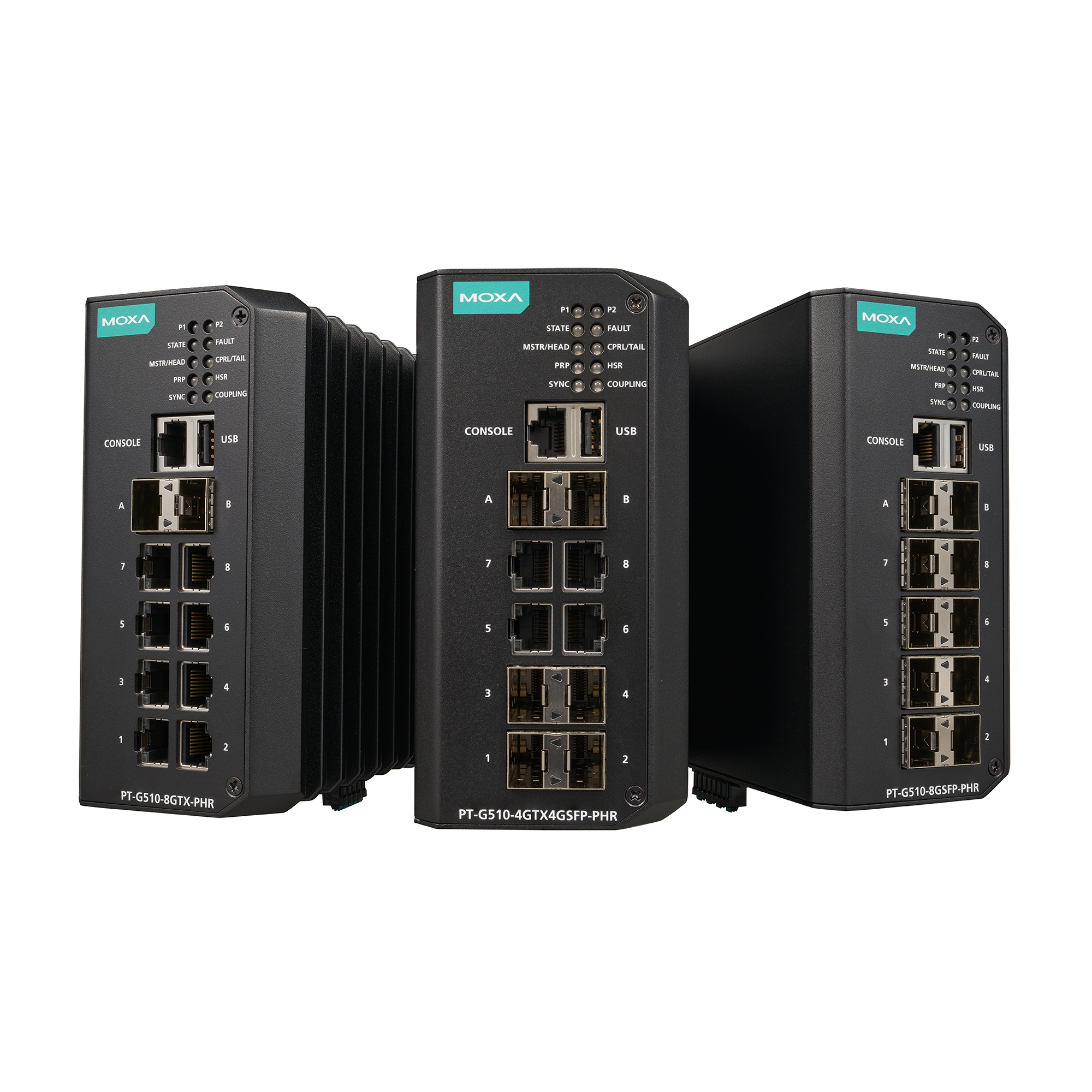

PT-G510 系列

IEC 61850-3 10 端口二层全千兆 PRP/HSR 网管型工业以太网交换机

moxa-pt-g510-series-image-(1).jpg | Moxa
moxa-pt-g510-series-image-1-(1).jpg | Moxa
moxa-pt-g510-series-image-2-(1).jpg | Moxa
moxa-pt-g510-series-image-3-(1).jpg | Moxa
moxa-pt-g510-series-image-4-(1).jpg | Moxa
moxa-pt-g510-series-image-5-(1).jpg | Moxa
moxa-pt-g510-series-image-6-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3 Edition 2 Class 2 标准
  • 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 的要求
  • 支持 IEEE 1588 硬件时间戳
  • 支持 IEEE C37.238 和 IEC 61850-9-3 电源配置文件
  • GOOSE 检查，可轻松进行故障排除
  • 内置 MMS 服务器，支持基于 IEC 61850-90-4 交换机数据建模，适用于电力 SCADA
  • 支持 -40 至 75°C 工作温度

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-G510 系列旨在为要求零恢复时间冗余的数字变电站中的关键任务应用，提供最高级别的系统可用性和数据完整性。PT-G510 系列支持 PRP/HSR，可实现变电站和过程自动化系统的无缝冗余。对于时间关键型应用，还支持基于硬件的 IEEE 1588v2 PTP。 PT-G510 系列采用高度耐用的设计，通过 IEC 61850-3 Edition 2 Class 2 认证，可满足变电站应用的苛刻要求。

PT-G510 系列配备 8 个 100/1000BaseT(X) 以太网端口或 100/1000BaseSFP 插槽，带有两个专用 100/1000BaseSFP PRP/HSR 端口，并支持完整的冗余协议套件，其中包括 PRP、HSR、MRP、STP、MSTP 和 RSTP ，可实现最大的网络可靠性。 PT-G510 系列进一步支持 GOOSE 检查，可有效地监视 GOOSE 数据包，并具有基于 IEC 61850-90-4 交换机数据建模的内置 MMS 服务器，可用于电力 SCADA 系统。



  • 100/1000BaseT(X) 端口（RJ45 接头）

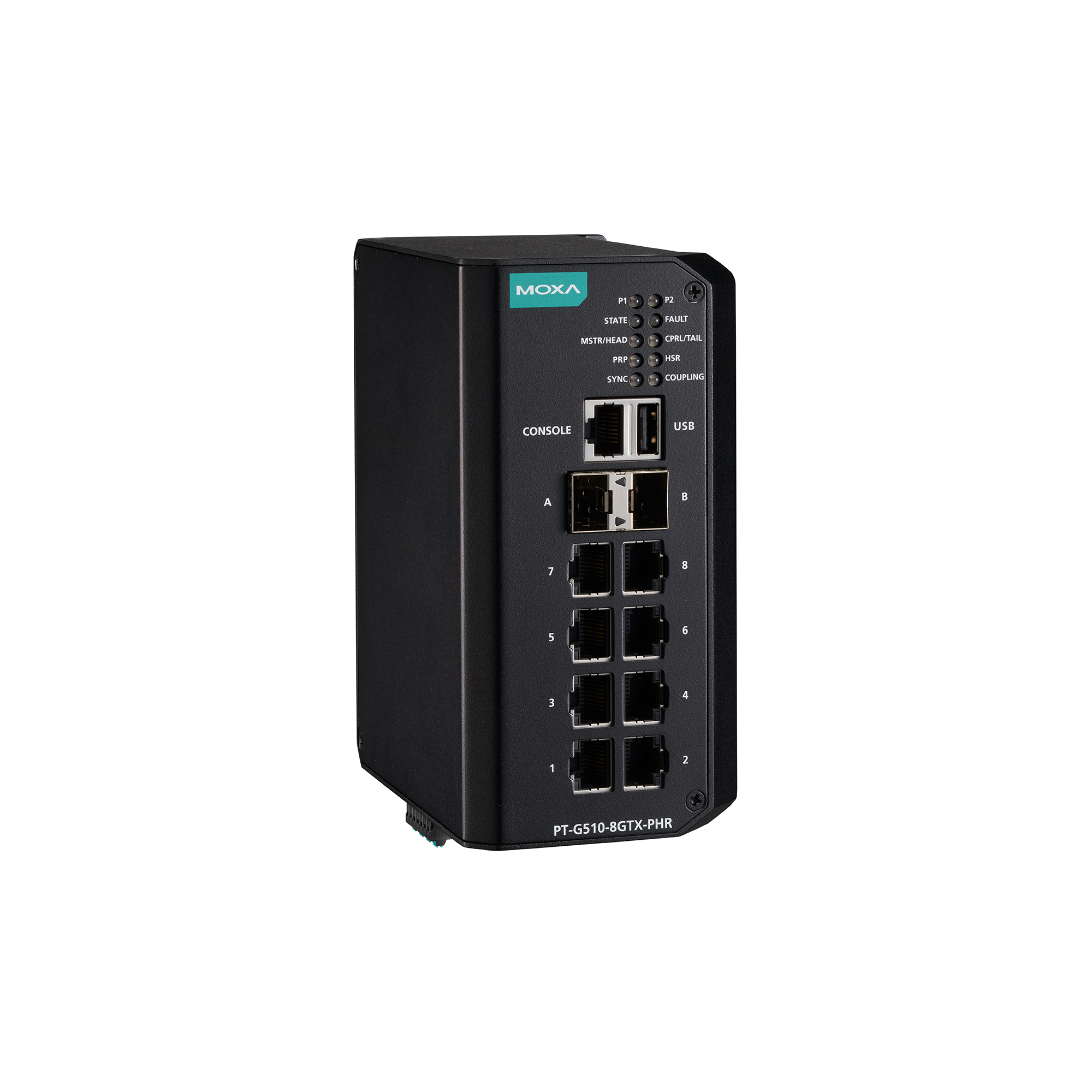

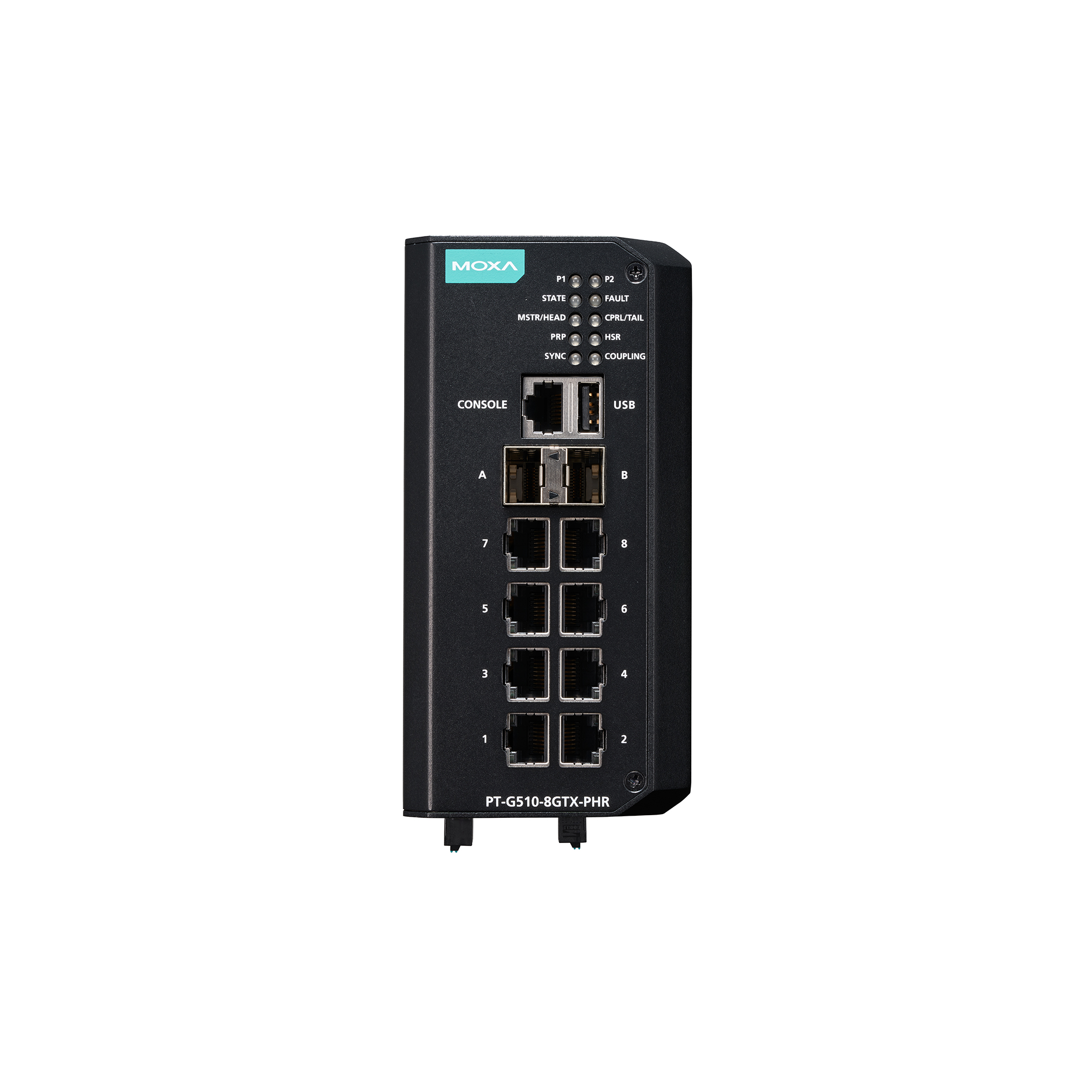

    PT-G510-8GTX-PHR 型号：8

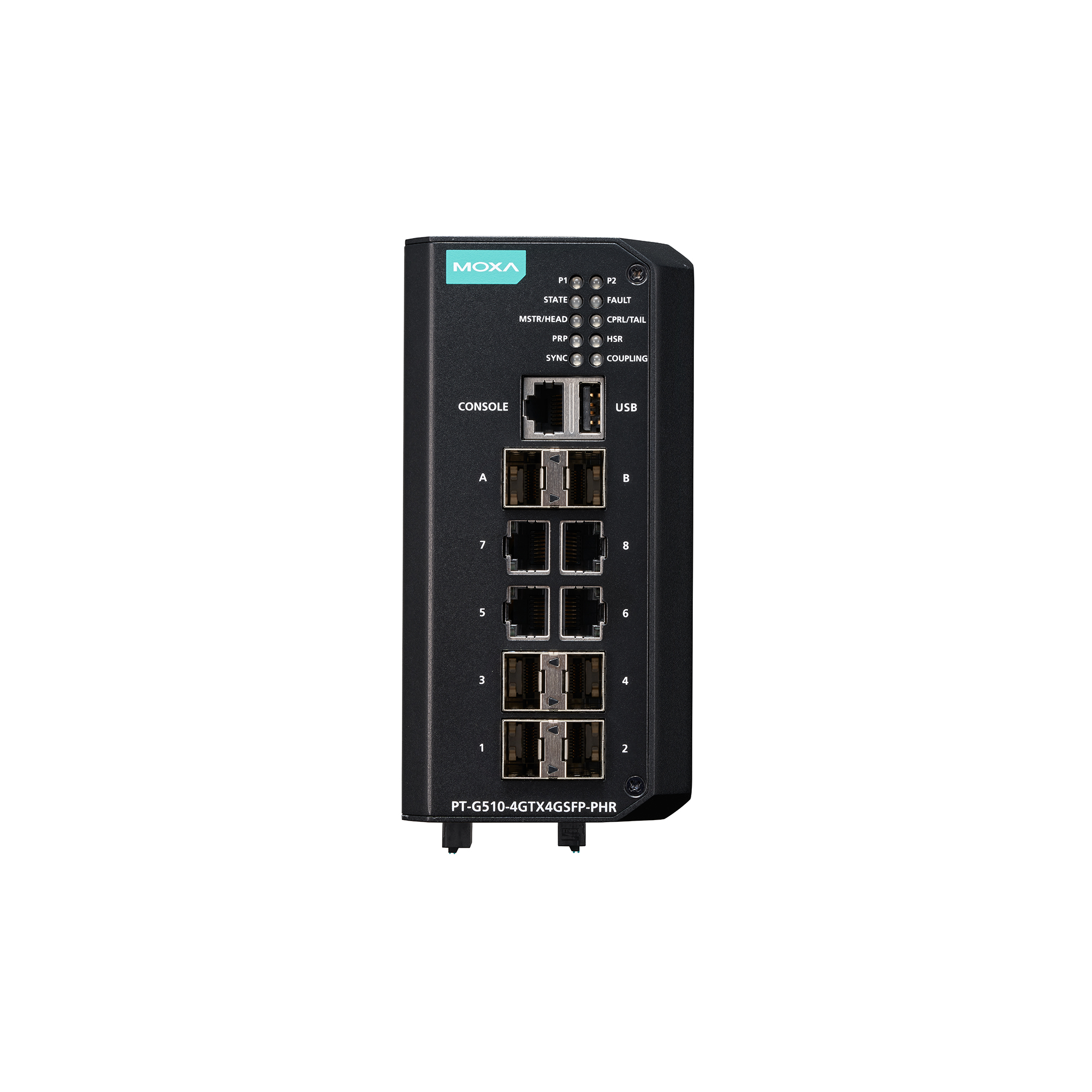

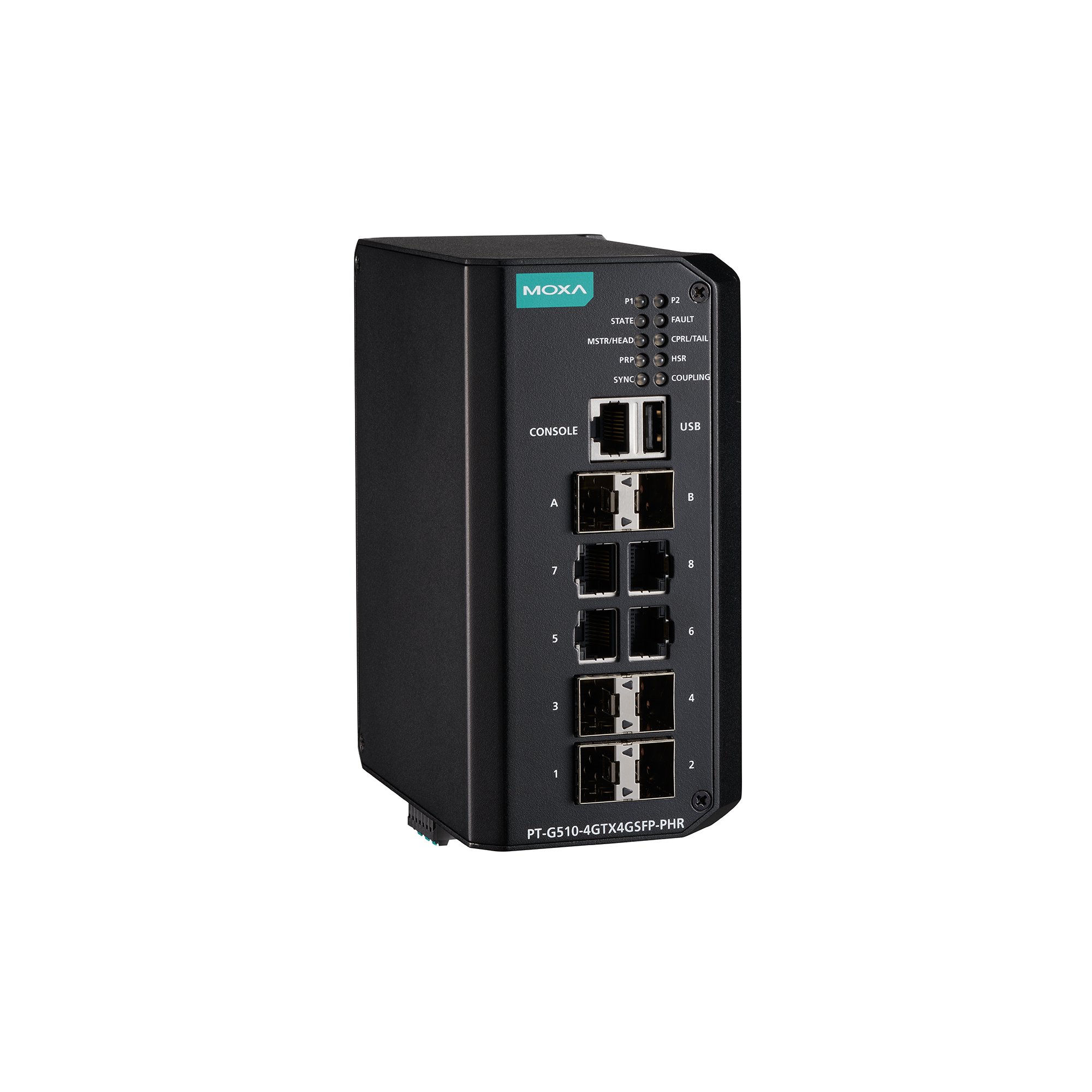

    PT-G510-4GTX4GSFP-PHR 型号：4

  • 100/1000BaseSFP 端口

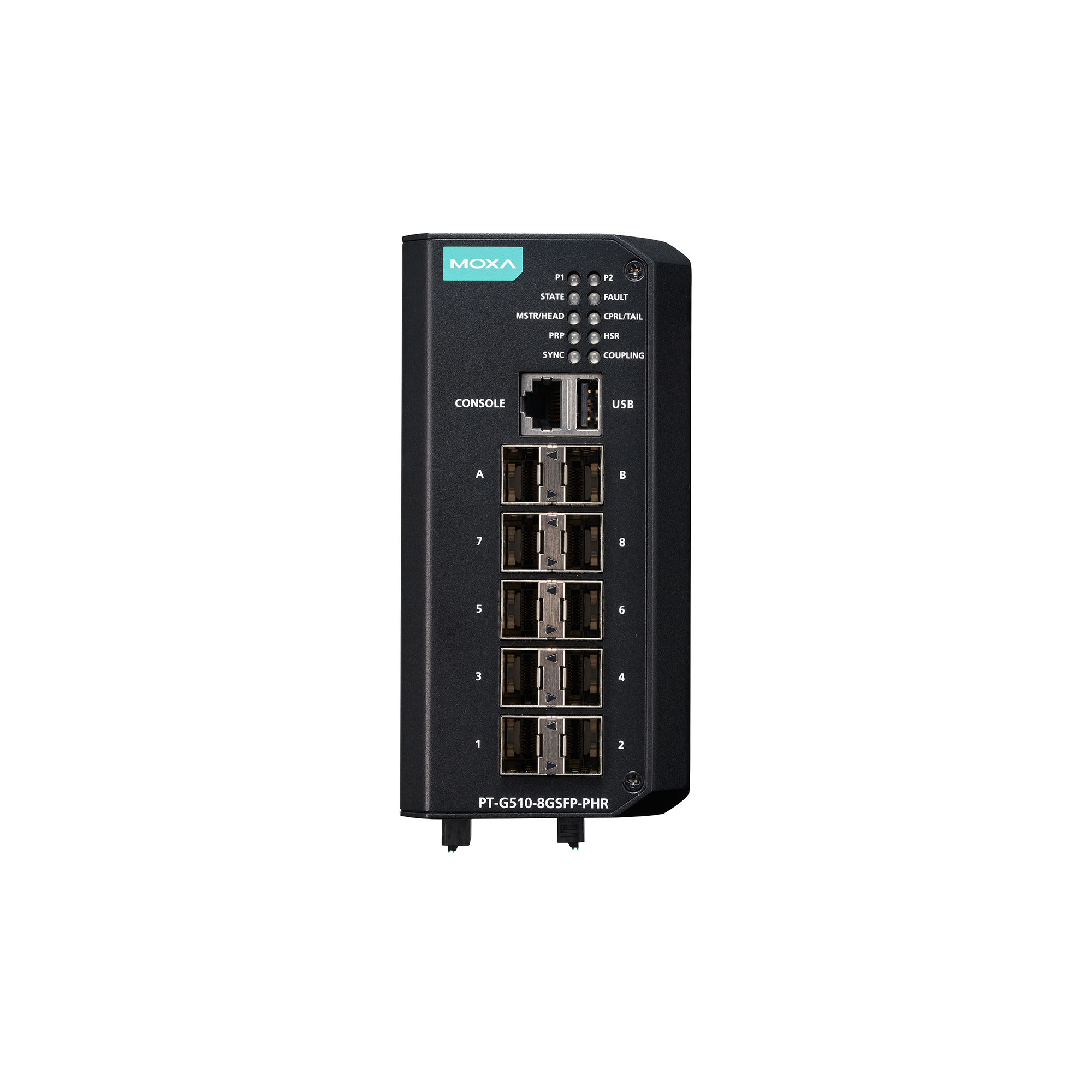

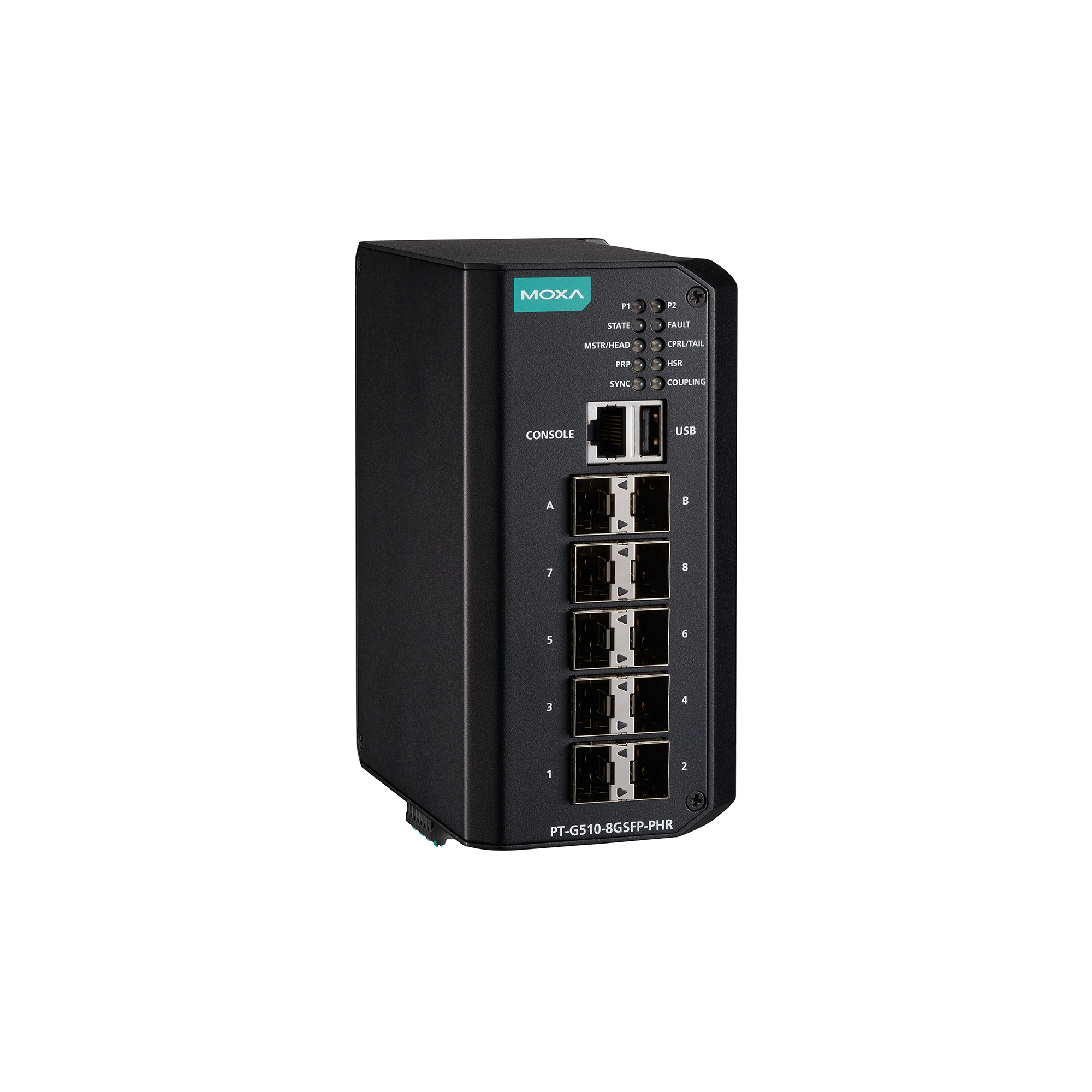

    PT-G510-8GSFP-PHR 型号：10
    PT-G510-4GTX4GSFP-PHR 型号：6

  • 标准

    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3z，用于 1000BaseX
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1X，用于授权认证
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3x，用于流量控制

  • 管理

    HTTPS
    Dying Gasp
    背压流量控制
    DHCP Option 66/67/82
    光纤检查
    流量控制
    LLDP
    端口镜像
    SNMP Inform
    BOOTP
    DHCP Server/Client
    HTTP
    IPv4/IPv6
    RARP
    SMTP
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    MIB-II
    Ethernet-like MIB
    Bridge MIB
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RSTP MIB
    RMON MIB Groups 1、2、3、9

  • 过滤

    IGMP v1/v2/v3
    GMRP
    GVRP
    802.1Q
    QinQ VLAN

  • 冗余协议

    链路聚合
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring
    MRP
    HSR
    PRP
    耦合
    RSTP 分组

  • 安全

    RADIUS
    TACACS+
    SSH
    端口锁定
    广播风暴保护
    MAB 认证
    Sticky MAC
    访问控制列表

  • 对时服务

    NTP Server/Client
    SNTP
    基于硬件的 IEEE 1588v2 PTP

  • 变电站

    GOOSE Check
    IEC 61850 QoS
    MMS

  • 优先级队列

    8

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    1 至 4094

  • RSTP 分组 ID 范围

    1 至 4094

  • IGMP 分组

    4096

  • MAC 地址表大小

    16 K

  • 数据包缓冲区大小

    12 Mb

  • Console 端口

    RS-232 (RJ45)

  • 存储端口

    USB Type A

  • 输入电压

    -HV 型号：
    110-220 VAC、110-220 VDC（88 至 300 VDC，85 至 264 VAC）

    -WV 型号：
    24-48 VDC（18 至 72 VDC）

    注：-HV 和 -WV 两种型号均支持采用单电源模块的双电源输入；
    -HV 型号 220V 供电时不支持双电源冗余；

  • 输入电流

    -HV 型号：
    0.5 A @ 110-220 VAC
    0.3 A @ 110-220 VDC

    -WV 型号：
    1.1 A @ 24-48 VDC

  • 报警功能通道

    纯电阻性负载：1 A @ 24 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP30

  • 尺寸（无挂耳）

    74 x 148 x 120 mm（2.91 x 5.83 x 4.72 英寸）

  • 重量

    1476 g (3.25 lb)

  • 安装

    导轨式安装

  • 工作温度

    -40 至 75°C（-40 至 167°F）
    -40 至 85°C（-40 至 185°F），可工作 16 小时（经测试符合 IEC 60068-2-2）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    EN 61000-4-11

  • 变电站

    IEC 61850-3 Edition 2.0 Class 2
    IEEE 1613

  • 轨道交通

    EN 50121-4

  • 海事

    -WV 型号：
    DNV
    IEC 60945

  • 安全

    IEC 62368-1
    UL 62368-1

  • 时间

    688,584 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

全部 固件 资源库 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB 		软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 发布说明
Software Package for PT-G510 Series (EtherNet/IP FactoryTalk View)
15.8 KB 		软件包
SHA-512
v1.0
2023年8月31日 2023年8月31日 发布说明
Software Package for PT-G510 Series (MMS ICD file)
74.7 KB 		软件包
SHA-512
v1.0
2023年8月31日 2023年8月31日 发布说明
Library for PT-G510 Series (SNMP MIB file)
200.5 KB 		资源库
SHA-512
v1.0
2023年8月31日 2023年8月31日 发布说明
Firmware for PT-G510 Series
3.6 MB 		固件
SHA-512
v6.5
2023年7月28日 2023年7月28日 发布说明

支持文件

筛选

全部 产品资料表 手册 QIG
名称 类型 语言 版本 发布日期
Manual for PT-G510 Series
4.3 MB 		手册 英文 v1.1 2023年12月18日 2023年12月18日
QIG for PT-G510 Series
4.8 MB 		QIG 英文 v1.1 2023年9月28日 2023年9月28日
PT-G510 系列产品资料
3.1 MB 		产品资料表 中文 v1.0 2023年7月31日 2023年7月31日

可用型号 (12)

显示图片
比较
moxa-pt-g510-8gtx-phr-hv-image.jpg | MoxaPT-G510-8GTX-PHR-HV
比较
moxa-pt-g510-8gtx-phr-wv-image.jpg | MoxaPT-G510-8GTX-PHR-WV
比较
moxa-pt-g510-8gsfp-phr-hv-image.jpg | MoxaPT-G510-8GSFP-PHR-HV
比较
moxa-pt-g510-8gsfp-phr-wv-image.jpg | MoxaPT-G510-8GSFP-PHR-WV
100/1000BaseT(X) 端口 (RJ45 接头)88––
100/1000BaseBaseSFP 插槽221010
工作电压110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
保护涂层––––
工作温度-40 ~ 75°C-40 to 75°C-40 ~ 75°C-40 ~ 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较
moxa-pt-g510-4gtx4gsfp-phr-hv-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-HV
比较
moxa-pt-g510-4gtx4gsfp-phr-wv-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-WV
比较
moxa-pt-g510-8gtx-phr-hv-ct-image.jpg | MoxaPT-G510-8GTX-PHR-HV-CT
比较
moxa-pt-g510-8gtx-phr-wv-ct-image.jpg | MoxaPT-G510-8GTX-PHR-WV-CT
100/1000BaseT(X) 端口 (RJ45 接头)4488
100/1000BaseBaseSFP 插槽6622
工作电压110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
保护涂层––✓✓
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较
moxa-pt-g510-4gtx4gsfp-phr-hv-ct-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-HV-CT
比较
moxa-pt-g510-4gtx4gsfp-phr-wv-ct-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-WV-CT
比较
moxa-pt-g510-8gsfp-phr-hv-ct-image.jpg | MoxaPT-G510-8GSFP-PHR-HV-CT
比较
moxa-pt-g510-8gsfp-phr-wv-ct-image.jpg | MoxaPT-G510-8GSFP-PHR-WV-CT
100/1000BaseT(X) 端口 (RJ45 接头)44––
100/1000BaseBaseSFP 插槽661010
工作电压110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
保护涂层✓✓✓✓
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
