PT-G503 系列

IEC 61850-3/62439-3 3 端口全千兆网管型冗余工业以太网交换机

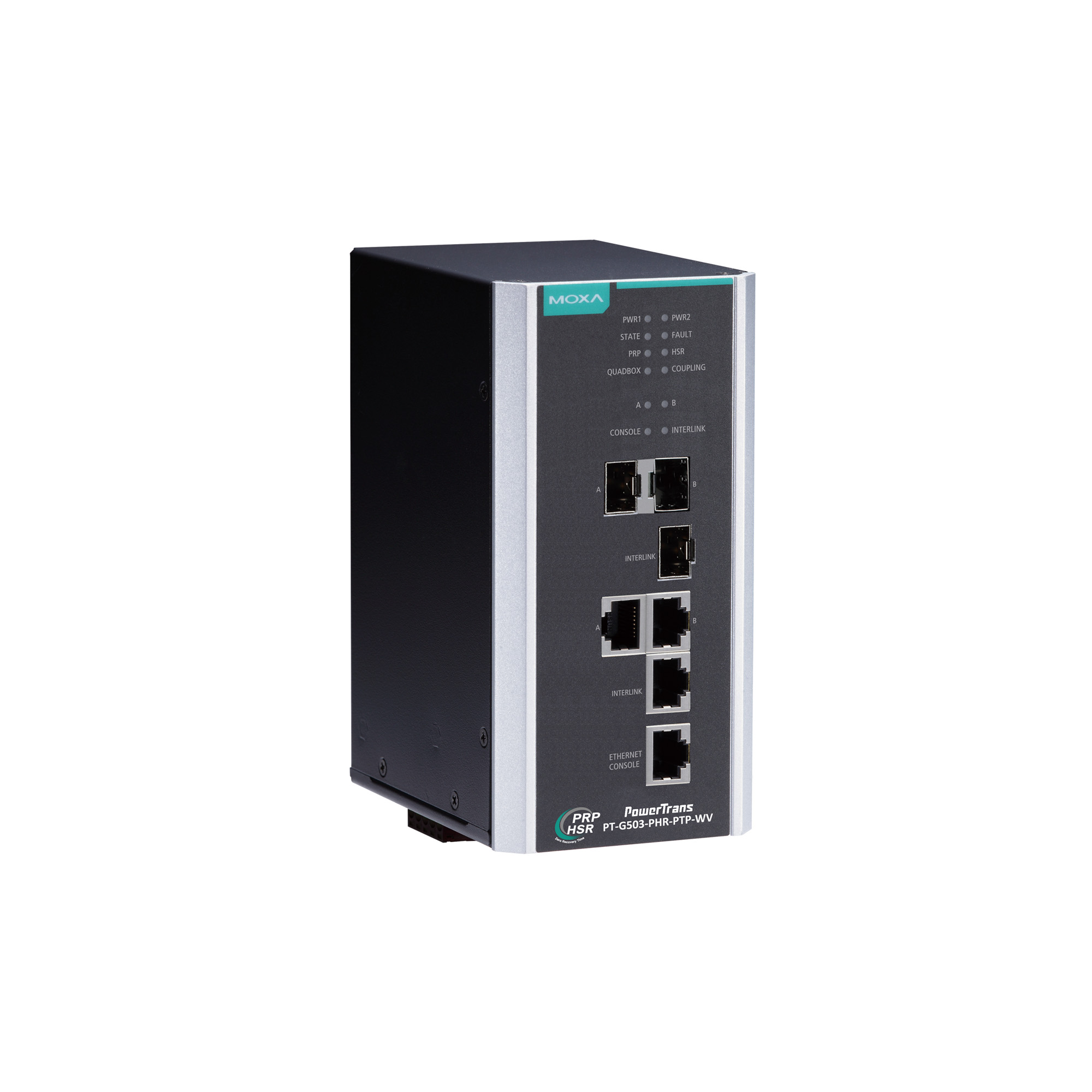

moxa-pt-g503-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3 和 IEEE 1613（变电站）标准
  • 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 的要求
  • 支持 PRP/HSR 耦合和 QuadBox 功能
  • 保留以太网 Console 供本地访问
  • 内置支持 IEC-61850-90-4 标准的 MMS 服务器，适用于电力 SCADA
  • 支持基于硬件的 IEEE 1588v2 PTP
  • 设计可供 NERC CIP 系统开发使用
  • 24/48 VDC 或 110/220 VDC/VAC 隔离冗余双电源输入
  • 支持 -40 至 85°C 工作温度

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

PT-G503-PHR-PTP 系列冗余交换机 (RedBoxes) 符合工业自动化网络的最新冗余协议标准 IEC 62439-3 条款 4（并行冗余协议，PRP）和 IEC 62439-3 条款 5（高可用性无缝冗余，HSR）。PRP/HSR 确保关键型应用中的系统可用度和数据完整性，特别是要求零恢复时间冗余的变电站和过程自动化系统。此产品支持冗余协议耦合和 QuadBox。通过耦合和 QuadBox 功能，从而可以接入 HSR 环网，建立多功能冗余网络。PT-G503-PHR-PTP 系列配有 3 个 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽 Combo 端口。

1 个插槽（INTERLINK 端口）用于内部连接 SAN（单端口节点）。另外 2 个端口（LAN A 和 LAN B 端口）用于 PRP/HSR 冗余协议通信。全千兆以太网端口设计确保 PT-G503-PHR-PTP 可为 PRP/HSR 系统提供高性能。

PT-G503-PHR-PTP 系列支持一步端到端透明时钟模式所需的 IEEE 1588v2 PTP，满足对时间要求严格的应用的需求；还支持 24/48 VDC 或 110/220 VDC/VAC 电源输入范围和隔离冗余电源输入，从而提高电源可靠性。

其他特点和优势

  • PRP（并行冗余协议）：在零恢复时间网络上，通过两个独立通路同时接收不同 LAN 发送的数据或向其发送数据

  • HSR（高可用性无缝冗余）：复制每个帧并在 HSR 环网中双向传输，实现零时差切换

  • PRP/HSR 耦合：支持从 HSR 环网节点到冗余 PRP LAN 的耦合（多达 7 个 PRP LAN）

  • QuadBox 功能：通过 2 台独立 RedBoxes 上的 2 个 INTERLINK 端口互联，支持环网对等耦合

  • Fiber Check™ 提供对 SFP 光纤端口的监控和诊断功能

  • 基于硬件的 IEEE 1588v2 PTP（精密时间协议）一步端到端透明时钟，支持精确的网络时间同步

  • 通过电子邮件和继电器输出自动发出异常警告

  • 可通过 Web 浏览器、CLI、Windows 管理工具和 ABC-02 自动备份配置器进行配置

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    3

  • Console 端口

    以太网 console (10/100/1000Mbps RJ45)

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    静态组播

  • 工业协议

    Modbus TCP

  • 管理

    Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Client、Fiber check、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet

  • 变电站

    MMS

  • 冗余协议

    HSR、PRP、RSTP 分组

  • 安全

    HTTPS/SSL、TACACS+、RADIUS、SSH、信任访问控制

  • 对时服务

    NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）

  • MIB

    IEC 62439-3 MIB

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console（Type B 接头）

  • 报警功能通道

    纯电阻性负载： 1 A @ 24 VDC

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • 输入电压

    PT-G503-PHR-PTP-HV：
    冗余双输入
    110/220 VAC/VDC（85 至 264 VAC，88 至 300 VDC）

    PT-G503-PHR-PTP-WV：
    冗余双输入
    24/48 VDC（18 至 72 VDC）

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    PT-G503-PHR-PTP-HV：0.260/0.170 A @ 110/220 VAC
    PT-G503-PHR-PTP-HV：0.150/0.080 A @ 110/220 VDC
    PT-G503-PHR-PTP-WV：0.660/0.360 A @ 24/48 VDC

  • 电源接头

    1 个可拆卸 5 触点接线端子

  • 外壳

    铝

  • IP 等级

    IP40

  • 尺寸（无挂耳）

    80 x 160 x 110 mm（3.15 x 6.30 x 4.33 英寸）

  • 重量

    1210 g (2.69 lb)

  • 安装

    导轨式安装

  • 工作温度

    -40 至 85°C（-40 至 185°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 508

  • EMI

    EN 55032 Class A、CISPR 32、FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 变电站

    IEC 61850-3，IEEE 1613

  • 轨道交通

    EN 50121-4

  • 时间

    PT-G503-PHR-PTP-HV：566,844 小时
    PT-G503-PHR-PTP-WV：440,857 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Linux version)
508.2 MB 		软件包
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 发布说明
Software Package for MXview One Series (Windows version)
284.5 MB 		软件包
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 发布说明
Firmware for PT-G503 Series
6.2 MB 		固件
SHA-512
v5.3
2023年9月28日 2023年9月28日 发布说明
SNMP MIB file for PT-G503 Series
88.2 KB 		软件包
SHA-512
v5.2
2022年8月2日 2022年8月2日 发布说明
Software Package for PT-G503 Series (MMS ICD file)
29.5 KB 		软件包
SHA-512
v1.0
2019年1月28日 2019年1月28日 发布说明
Moxa USB Console Windows Driver
1.2 MB 		驱动程序
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
FOSS Statement for PT Series
298.6 KB 		声明书 英文 v1.0 2024年7月29日 2024年7月29日
Declaration of Conformity for PT-G503 Series
309.3 KB 		声明书 英文 v1.0 2024年5月2日 2024年5月2日
Manual for PT-G503 Series
2.4 MB 		手册 英文 v1.1 2022年8月2日 2022年8月2日
QIG for PT-G503 Series
1.3 MB 		QIG 英文 v2.3 2022年3月30日 2022年3月30日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
PT-G503 系列产品资料表
2.0 MB 		产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for PT-G503-PTP
73.7 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相关内容

筛选

全部 解决方案手册

可用型号 (2)

显示图片
比较
moxa-pt-g503-phr-ptp-hv-image.jpg | MoxaPT-G503-PHR-PTP-HV
比较
moxa-pt-g503-phr-ptp-wv-image.jpg | MoxaPT-G503-PHR-PTP-WV
最大端口数量33
最大千兆端口数量33
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP		33
输入电压110/220 VDC/VAC24/48 VDC
工作温度-45 to 85°C-45 to 85°C
