IM 模块系列

2 端口千兆和 4 端口百兆以太网模块,适用于 EDS-728/828 系列

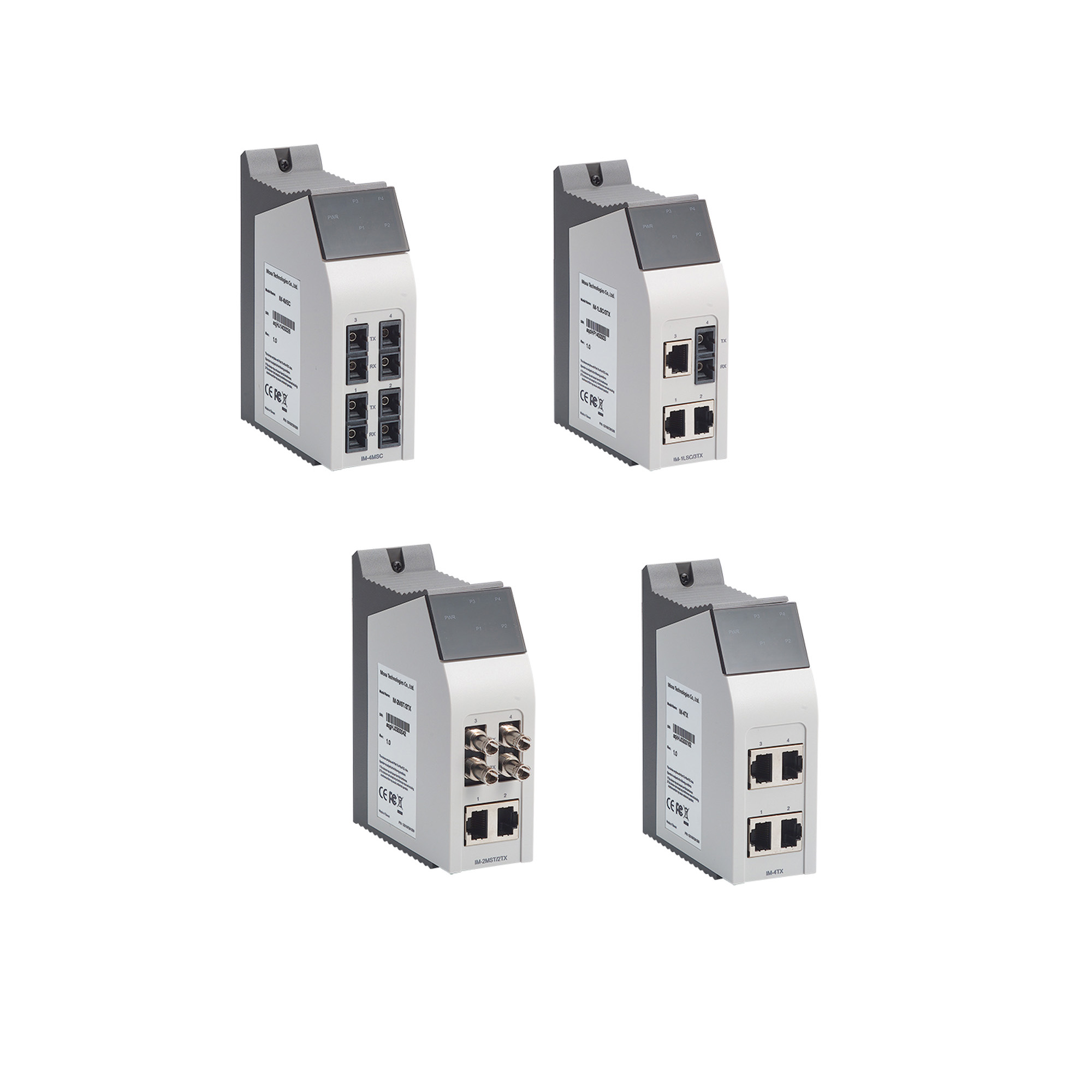

moxa-im-module-series-image-1-(1).jpg | Moxa

特点和优势

  • 模块化设计,多种端口组合可选
  • 模块化设计实现更大扩展性

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

IM 模块系列专为 Moxa EDS-728 和 EDS-828 系列模块化工业以太网交换机而设计。IM 模块系列提供 6 个百兆以太网模块,每个模块配备 4 个端口,支持 TX、MSC、SSC 和 MST 接口的类型。此外,IM 模块系列还包括 2 个千兆以太网模块,一个带 2 个电口,另一个带 2 个光纤端口。EDS-728 和 EDS-828 交换机可以采用多个模块,每台交换机可支持多达 24 个百兆以太网端口和 4 个千兆以太网端口。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    IM-2GTX:2,速率自适应,自动 MDI/MDI-X 连接

  • 1000BaseSFP 插槽

    IM-2GSFP:2

  • 10/100BaseT(X) 端口(RJ45 接头)

    IM-2MSC/2TX,IM-2MST/2TX,IM-2SSC/2TX:2
    IM-1LSC/3TX:3,IM-4TX:4

    支持的功能:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

    IM-2MSC/2TX:2
    IM-4MSC:4

  • 100BaseFX 端口(多模 ST 接头)

    IM-2MST/2TX:2
    IM-4MST:4

  • 100BaseFX 端口(单模 SC 接头)

    IM-2SSC/2TX:2
    IM-4SSC:4

  • 100BaseFX 端口,单模 SC 接头,80 km

    IM-1LSC/3TX:1

  • 光纤





  • LED 指示灯

    百兆以太网模块:PWR、P1、P2、P3 和 P4 端口状态
    千兆以太网模块:端口状态

  • 电源功耗

    IM-1LSC/3TX:2.12 W(最大)
    IM-2GSFP:2.96 W(最大)
    IM-2GTX:3.04 W(最大)
    IM-2MSC/2TX,IM-2MST/2TX,IM-2SSC/2TX:2.06 W(最大)
    IM-4MSC,IM-4MST,IM-4SSC:6.6 W(最大)
    IM-4TX:1.29 W(最大)

  • 外壳

    IP30

  • 尺寸

    百兆以太网模块:40 x 127.8 x 100 mm(1.57 x 5.03 x 3.94 英寸)
    千兆以太网模块:24 x 65.9 x 101.1 mm(0.94 x 2.59 x 3.98 英寸)

  • 重量

    IM-1LSC/3TX:235 g (0.52 lb)
    IM-2GSFP:150 g (0.33 lb)
    IM-2GTX:148 g (0.33 lb)
    IM-2MSC/2TX,IM-2SSC/2TX:245 g (0.54 lb)
    IM-2MST/2TX,IM-4MSC:250 g (0.56 lb)
    IM-4MST,IM-4SSC:270 g (0.6 lb)
    IM-4TX:215 g (0.48 lb)

  • 标准

    Telcordia (Bellcore),GB
