IM-6700A 模块系列

百兆以太网模块,适用于 IKS-6726A-2GTXSFP/6728A-4GTXSFP/6728A-8PoE-4GTXSFP 模块化网管型工业以太网交换机

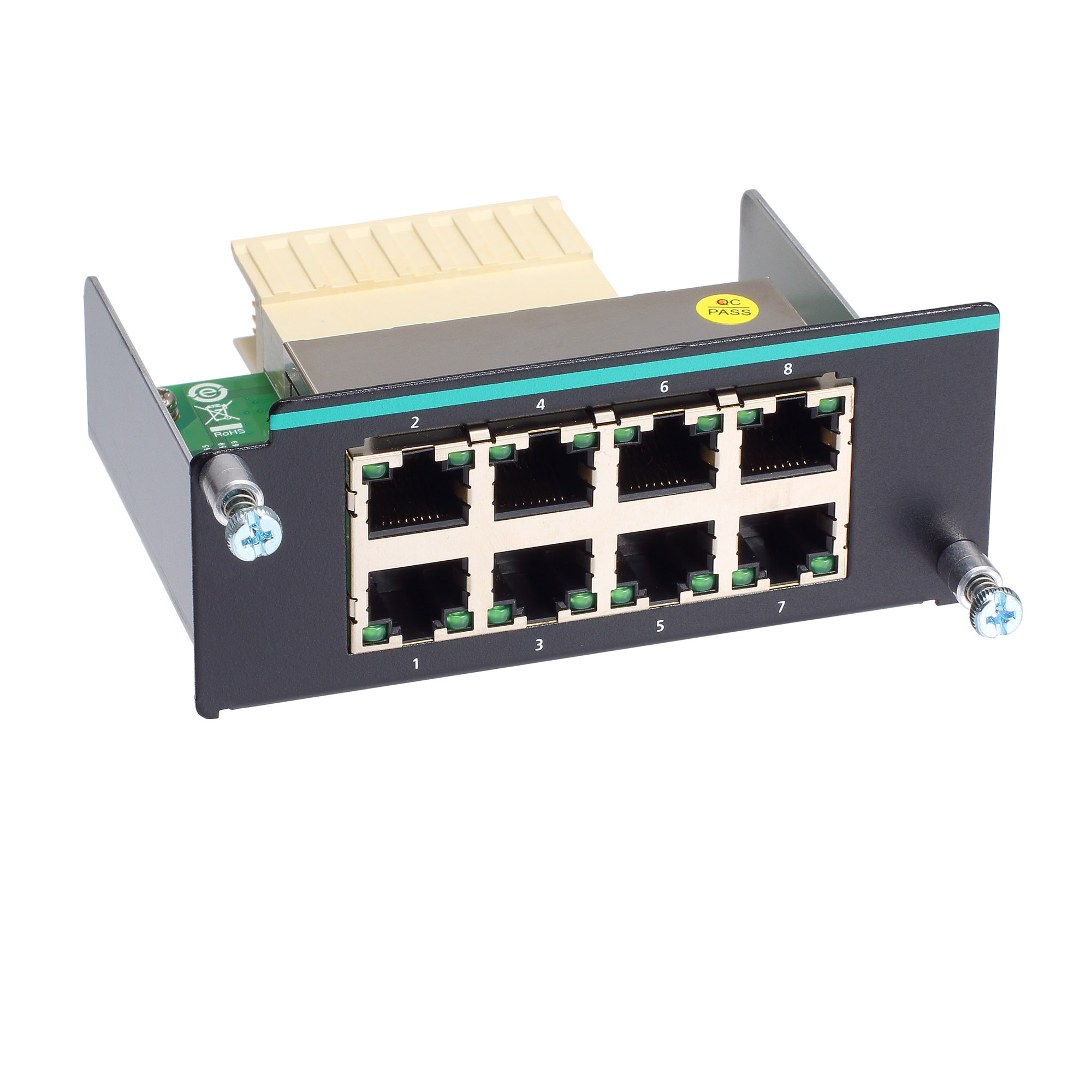

moxa-im-6700a-module-series-im-6700a-8tx-image-1-(1).jpg | Moxa

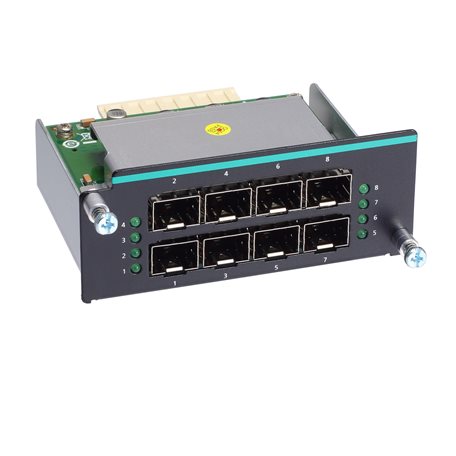

moxa-im-6700a-module-series-im-6700a-8sfp-image-2-(1).jpg | Moxa

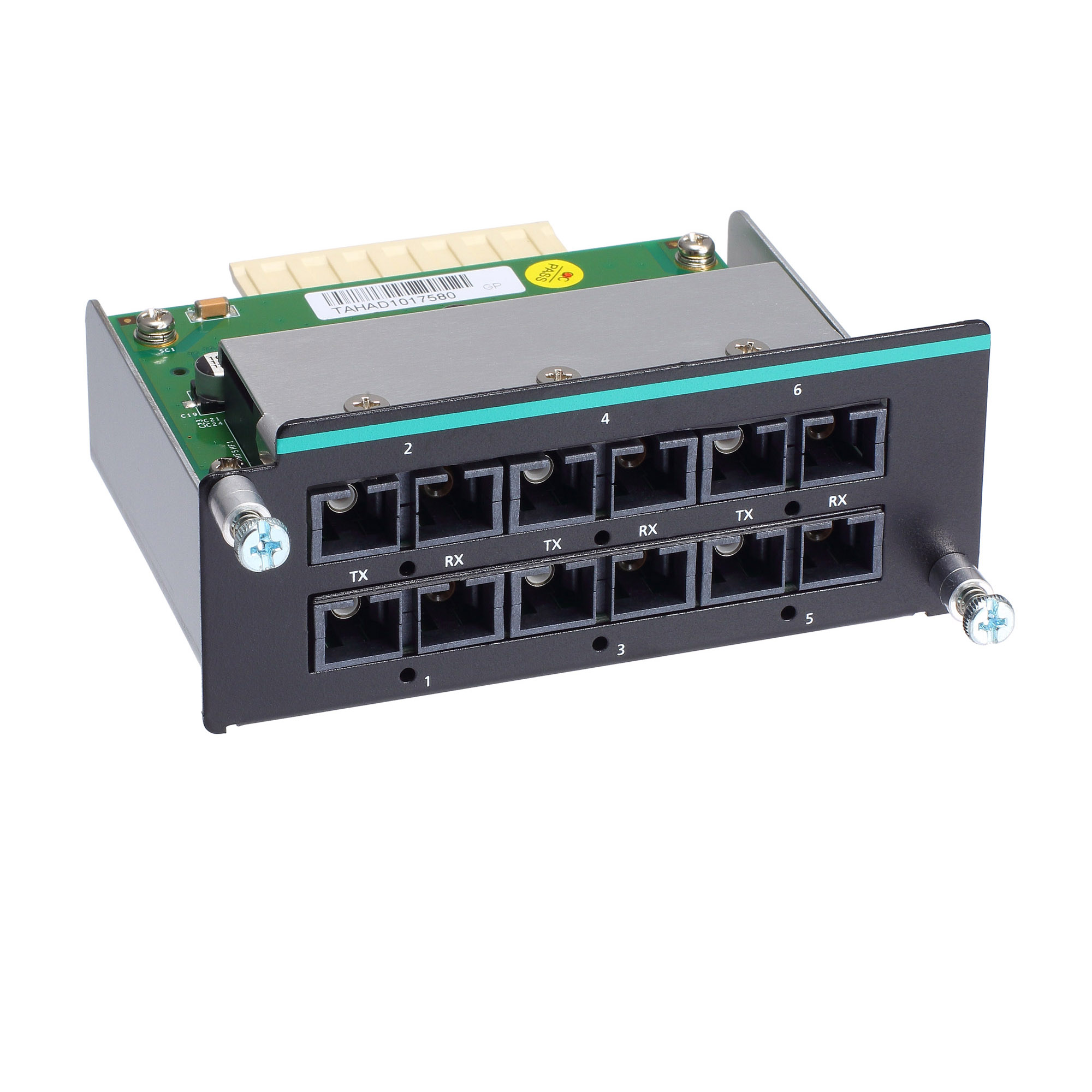

moxa-im-6700a-module-series-im-6700a-6ssc-image-3-(1).jpg | Moxa

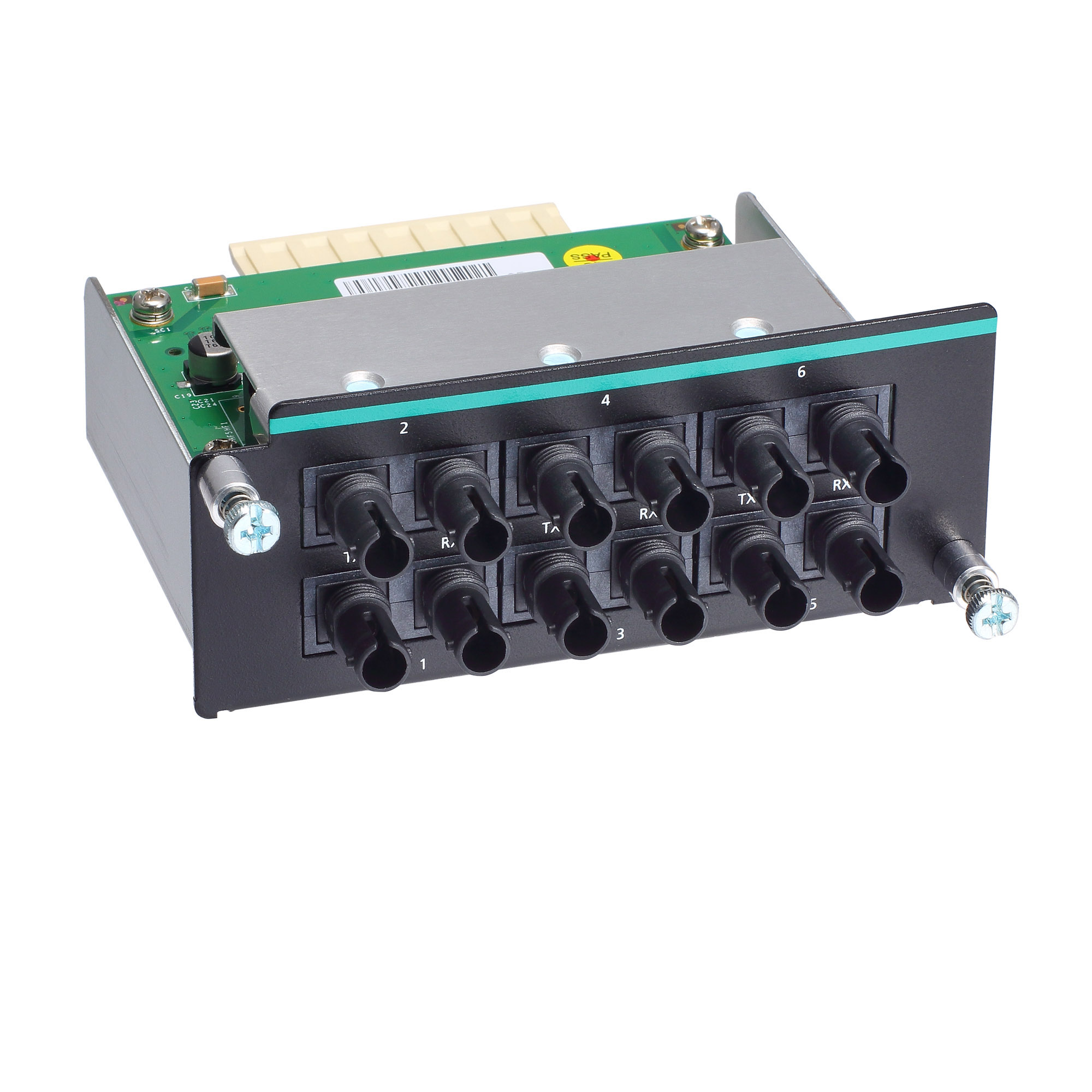

moxa-im-6700a-module-series-im-6700a-6mst-image-4-(1).jpg | Moxa

特点和优势

  • 模块化设计,多种端口组合可选

联系销售人员

介绍

IM-6700A 百兆以太网模块专为 IKS-6700A 系列模块化网管型机架式工业交换机而设计。IKS-6700A 交换机的每个插槽最多可容纳 8 个端口,每个端口均支持 TX、MSC、SSC 和 MST 类型的接口。此外,IM-6700A-8PoE 模块还可为 IKS-6728A-8PoE 系列交换机提供 PoE 功能。IKS-6700A 系列的模块化设计可满足多种应用要求。



  • 100BaseFX 端口(多模 SC 接头)

    IM-6700A-2MSC4TX: 2
    IM-6700A-4MSC2TX:4
    IM-6700A-6MSC:6

  • 100BaseFX 端口(多模 ST 接头)

    IM-6700A-2MST4TX:2
    IM-6700A-4MST2TX:4
    IM-6700A-6MST:6

  • 100BaseFX 端口(单模 SC 接头)

    IM-6700A-2SSC4TX:2
    IM-6700A-4SSC2TX:4
    IM-6700A-6SSC:6

  • 100BaseSFP 插槽

    IM-6700A-8SFP:8

  • 10/100BaseT(X) 端口(RJ45 接头)

    IM-6700A-4MSC2TX/4MST2TX/4SSC2TX:2
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX:4
    IM-6700A-8TX:8

    支持的功能:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • PoE 端口(10/100BaseT(X),RJ45 连接器)

    IM-6700A-8PoE:速率自适应,全/半双工模式

  • 标准

    IM-6700A-8PoE:IEEE 802.3af/at,用于 PoE/PoE+ 输出

  • 光纤



  •





  • 电源功耗

    IM-6700A-8TX/8PoE:1.21 W(最大)
    IM-6700A-8SFP:0.92 W(最大)
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX:3.19 W(最大)
    IM-6700A-6MST/6SSC/6MSC:7.57 W(最大)
    IM-6700A-4SSC2TX/4MSC2TX/4MST2TX:5.28 W(最大)

  • 重量

    IM-6700A-8TX:225 g (0.50 lb)
    IM-6700A-8SFP:295 g (0.65 lb)
    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX/4MSC2TX/4MST2TX/4SSC2TX:270 g (0.60 lb)
    IM-6700A-6MSC/6SSC/6MSC:390 g (0.86 lb)
    IM-6700A-8PoE:260 g (0.58 lb)

  • 时间

    IM-6700A-2MSC4TX/2MST4TX/2SSC4TX:1,031,180 小时
    IM-6700A-4MSC2TX:530,268 小时
    IM-6700A-4MST2TX:537,942 小时
    IM-6700A-4SSC2TX:4,359,518 小时
    IM-6700A-6MSC:366,119 小时
    IM-6700A-6MST/6SSC:365,741 小时
    IM-6700A-8PoE:338,800 小时
    IM-6700A-8SFP:3,510,110 小时
    IM-6700A-8TX:10,412,400 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for IKS-6726A/IKS-6728A Series
1.1 MB
QIG 英文 v3.4 2021年5月7日 2021年5月7日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
IM-6700A Module 系列产品资料表
1.6 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for IM-6700A-2MSC4TX
394.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-2MST4TX
386.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-2SSC4TX
394.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4MSC-2TX
309.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4MST-2TX
395.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4SSC-2TX
248.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6MSC
300.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6MST
348.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6SSC
300.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-8SFP
439.7 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for IM-6700A-8TX
397.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (12)

显示图片

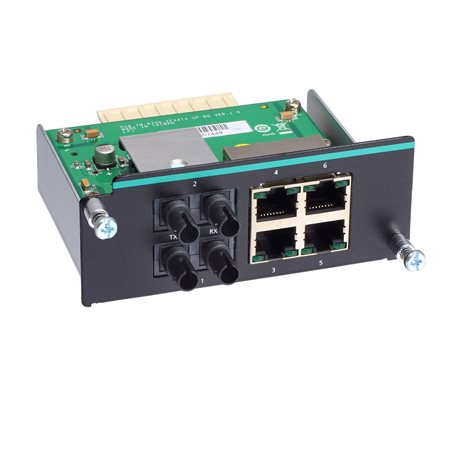

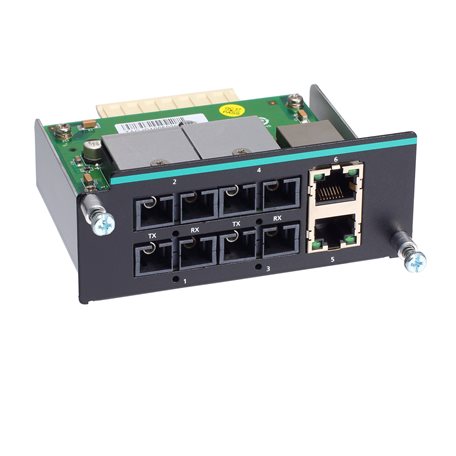

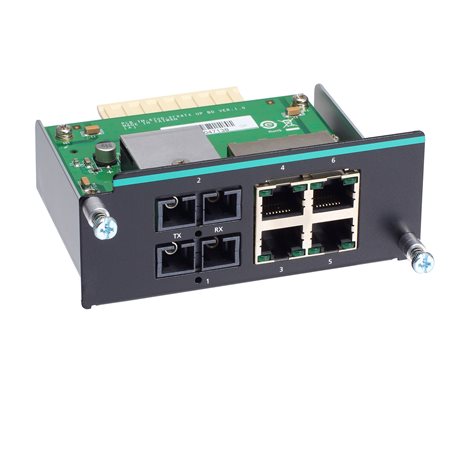

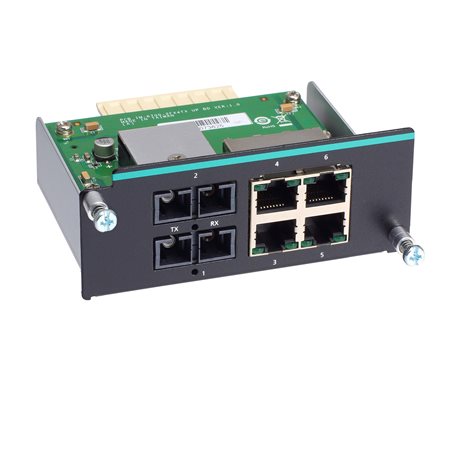

moxa-im-6700a-2msc4tx-image.jpg | MoxaIM-6700A-2MSC4TXmoxa-im-6700a-2mst4tx-image.jpg | MoxaIM-6700A-2MST4TXmoxa-im-6700a-2ssc4tx-image.jpg | MoxaIM-6700A-2SSC4TXmoxa-im-6700a-4msc2tx-image.jpg | MoxaIM-6700A-4MSC2TX
10/100BaseT(X) 端口4442
100BaseFX 端口
多模, SC 接头
24
100BaseFX 端口
多模, ST 接头
2
100BaseFX 端口
单模, SC 接头
2
100Base SFP 端口
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

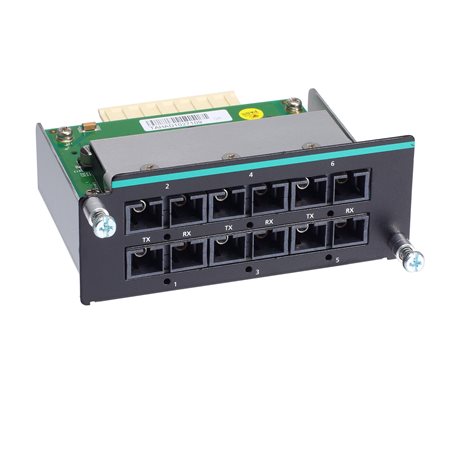

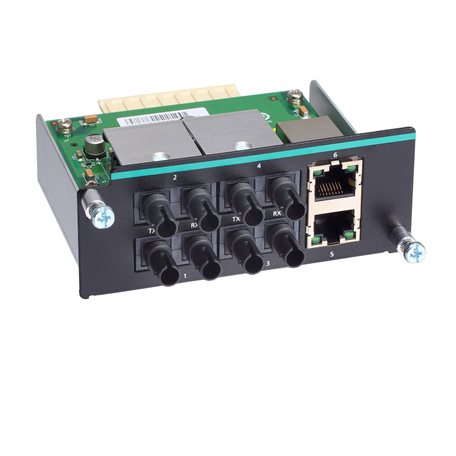

moxa-im-6700a-4mst2tx-image.jpg | MoxaIM-6700A-4MST2TXmoxa-im-6700a-4ssc2tx-image.jpg | MoxaIM-6700A-4SSC2TXmoxa-im-6700a-6msc-image.jpg | MoxaIM-6700A-6MSCmoxa-im-6700a-6mst-image.jpg | MoxaIM-6700A-6MST
10/100BaseT(X) 端口22
100BaseFX 端口
多模, SC 接头
6
100BaseFX 端口
多模, ST 接头
46
100BaseFX 端口
单模, SC 接头
4
100Base SFP 端口
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

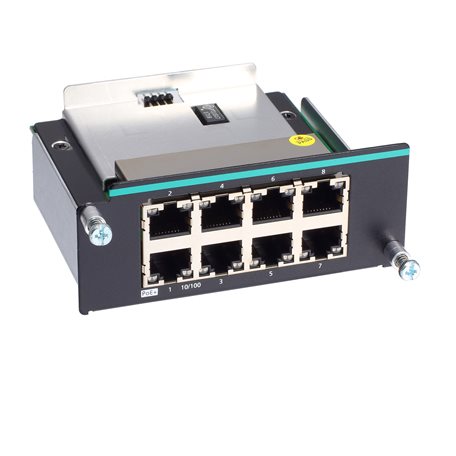

moxa-im-6700a-6ssc-image.jpg | MoxaIM-6700A-6SSCmoxa-im-6700a-8poe-image.jpg | MoxaIM-6700A-8PoEmoxa-im-6700a-8sfp-image.jpg | MoxaIM-6700A-8SFPmoxa-im-6700a-8tx-image.jpg | MoxaIM-6700A-8TX
10/100BaseT(X) 端口8 (PoE+ ports)8
100BaseFX 端口
多模, SC 接头
100BaseFX 端口
多模, ST 接头
100BaseFX 端口
单模, SC 接头
6
100Base SFP 端口8
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
