IKS-6728A 系列

24+4G 端口千兆模块化网管型 PoE+ 以太网交换机

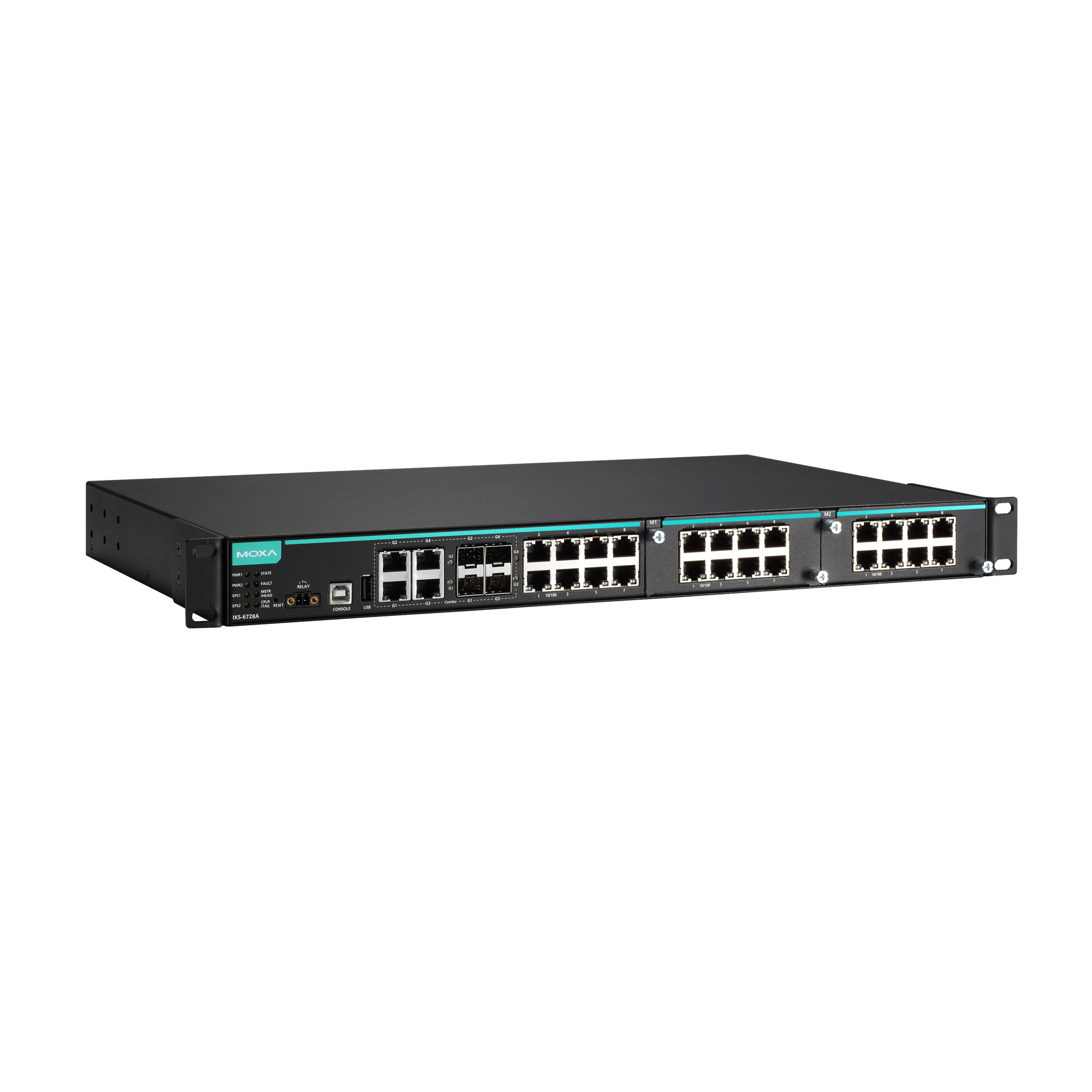

moxa-iks-6728a-series-image-1-(1).jpg | Moxa

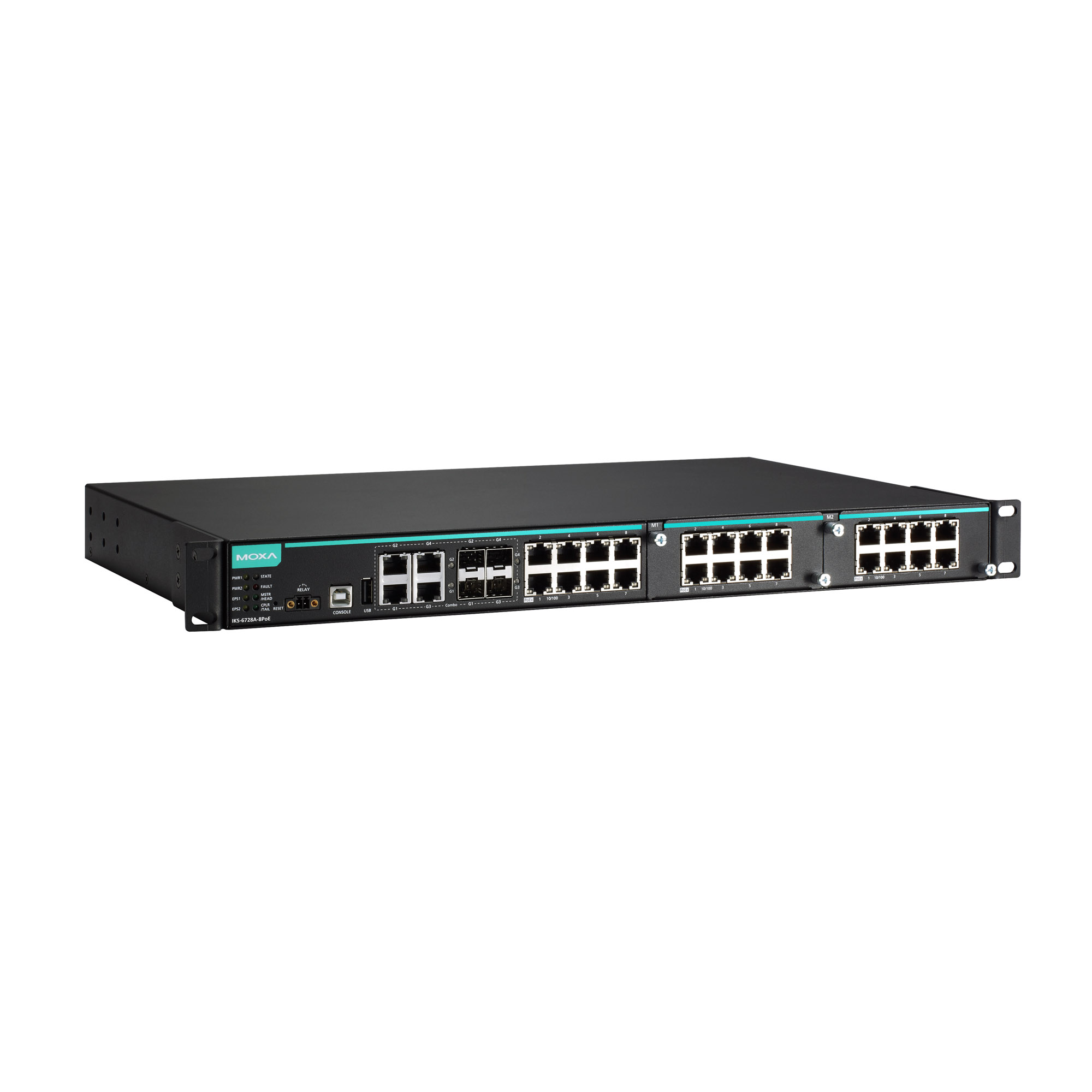

moxa-iks-6728a-series-image-2-(1).jpg | Moxa

特点和优势

  • 8 个内置 PoE+ 端口,符合 IEEE 802.3af/at (IKS-6728A-8PoE)
  • 每个 PoE+ 端口最高输出可达 36 W (IKS-6728A-8PoE)
  • 1 kV LAN 浪涌保护,适用于极端户外环境
  • 支持 PoE 诊断,可对受电设备进行模式分析
  • 4 个千兆组合端口,用于高带宽通信
  • 支持 -40 至 75°C 工作温度(720 W 满载)
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

IKS-6728A 系列专为商务和工业领域的关键任务应用的需求而设计。IKS-6728A 和 IKS-6728A-8PoE 最多可配有 24 个 10/100BaseT(X) 或 PoE/PoE+ 和 4 个千兆以太网组合端口。IKS-6728A-8PoE 以太网交换机在标准模式下可为每个 PoE+ 端口提供高达 30 W 的功率,并支持高达 36 W 的高功率输出,适用于重型工业 PoE 设备,如配备刮水器/加热器的防风雨 IP 监控摄像头、高性能无线接入和坚固耐用的 IP 电话。

IKS-6728A-8PoE 以太网交换机支持两种类型的电源输入源:用于 PoE+ 端口和系统电源的 48 VDC 电源,以及用于系统电源的 110/220 VAC 电源。上述以太网交换机还支持各种管理功能,包括 STP/RSTP、Turbo Ring、Turbo Chain、PoE 电源管理、PoE 设备自检、PoE 电源排程、PoE 诊断、IGMP、VLAN、QoS、RMON、带宽管理和端口镜像。IKS-6728A-8PoE 专为严苛的户外应用而设计,可提供 3kV 浪涌保护,确保 PoE 系统不间断可靠运行。



其他特点和优势

  • 高级 PoE 管理功能:PoE 输出设置、PD 故障检查、PoE 排程和 PoE 诊断

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议,用于设备管理和监控

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 RSTP/STP/MSTP 网络冗余

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • IEEE 802.3ad、LACP,可优化网络带宽

  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH,用于增强网络安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理通过 MAC 地址的端口锁定功能,防止未经授权的访问,可预防出现不稳定的网络状态

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告

  • 自动恢复在线设备的 IP 地址

  • 快速换线恢复

  • 可通过 web 浏览器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-02-USB 自动备份配置器进行配置



  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 10/100BaseT(X) 端口(RJ45 接头)

    8

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP)

    4

  • 模块

    2 个模块化插槽,适用于任何带有 10/100BaseT(X)、100BaseFX(SC/ST 接头)、100Base PoE/PoE+ 或 100Base SFP 的 8 端口或 6 端口接口模块 有关快速以太网模块的产品信息,请参阅 IM-6700A 产品资料表。

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2/v3

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client,SNTP

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET

  • MIB

    Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1,2,3,9、RSTP MIB

  • IGMP 分组

    2048

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    12 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console(Type B 接头)

  • 输入电压

    IKS-6728A-4GTXSFP-24-T:24 VDC
    IKS-6728A-4GTXSFP-24-24-T:24 VDC(冗余双电源输入)
    IKS-6728A-4GTXSFP-48-T:48 VDC
    IKS-6728A-4GTXSFP-48-48-T:48 VDC(冗余双电源输入)
    IKS-6728A-4GTXSFP-HV-T:110/220 VAC
    IKS-6728A-4GTXSFP-HV-HV-T:110/220 VAC(冗余双电源输入)
    IKS-6728A-8PoE-4GTXSFP-48-T:48 VDC
    IKS-6728A-8PoE-4GTXSFP-48-48-T:48 VDC(冗余双电源输入)
    IKS-6728A-8PoE-4GTXSFP-HV-T:110/220 VAC
    IKS-6728A-8PoE-4GTXSFP-HV-HV-T:110/220 VAC(冗余双电源输入)

  • 工作电压

    IKS-6728A-4GTXSFP-HV-T:85 至 264 VAC
    IKS-6728A-4GTXSFP-HV-HV-T:85 至 264 VAC
    IKS-6728A-4GTXSFP-24-T:18 至 36 VDC
    IKS-6728A-4GTXSFP-24-24-T:18 至 36 VDC
    IKS-6728A-4GTXSFP-48-T:36 至 72 VDC
    IKS-6728A-4GTXSFP-48-48-T:36 至 72 VDC
    IKS-6728A-8PoE-4GTXSFP-48-T:36 至 72 VDC
    IKS-6728A-8PoE-4GTXSFP-48-48-T:36 至 72 VDC
    IKS-6728A-8PoE-4GTXSFP-HV-T:85 至 264 VAC
    IKS-6728A-8PoE-4GTXSFP-HV-HV-T:85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    IKS-6728A-4GTXSFP-24-T/4GTXSFP-24-24-T:0.36 A @ 24 VDC
    IKS-6728A-4GTXSFP-48-T/4GTXSFP-48-48-T:0.19 A @ 48 VDC
    IKS-6728A-8PoE-4GTXSFP-48-T/8PoE-4GTXSFP-48-48-T:0.53 A @ 48 VDC
    IKS-6728A-4GTXSFP-HV-T/4GTXSFP-HV-HV-T:0.28/0.14 A @ 110/220 VAC
    IKS-6728A-8PoE-4GTXSFP-HV-T/8PoE-4GTXSFP-HV-HV-T:0.33/0.24 A @ 110/220 VAC

  • IP 等级

    IP30

  • 尺寸

    440 x 44 x 280 mm(17.32 x 1.37 x 11.02 英寸)

  • 重量

    4100 g (9.05 lb)

  • 安装

    机架式安装

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 海事

    IKS-6728A 系列非 PoE 型号:ABS、CCS、DNV-GL、LR、NK

  • 安全

    EN 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    120,731 小时

  • 标准

    Telcordia (Bellcore),GB
