ICS-G7752A 系列

48G+4 10Gb 端口二层全千兆模块化网管型工业以太网交换机

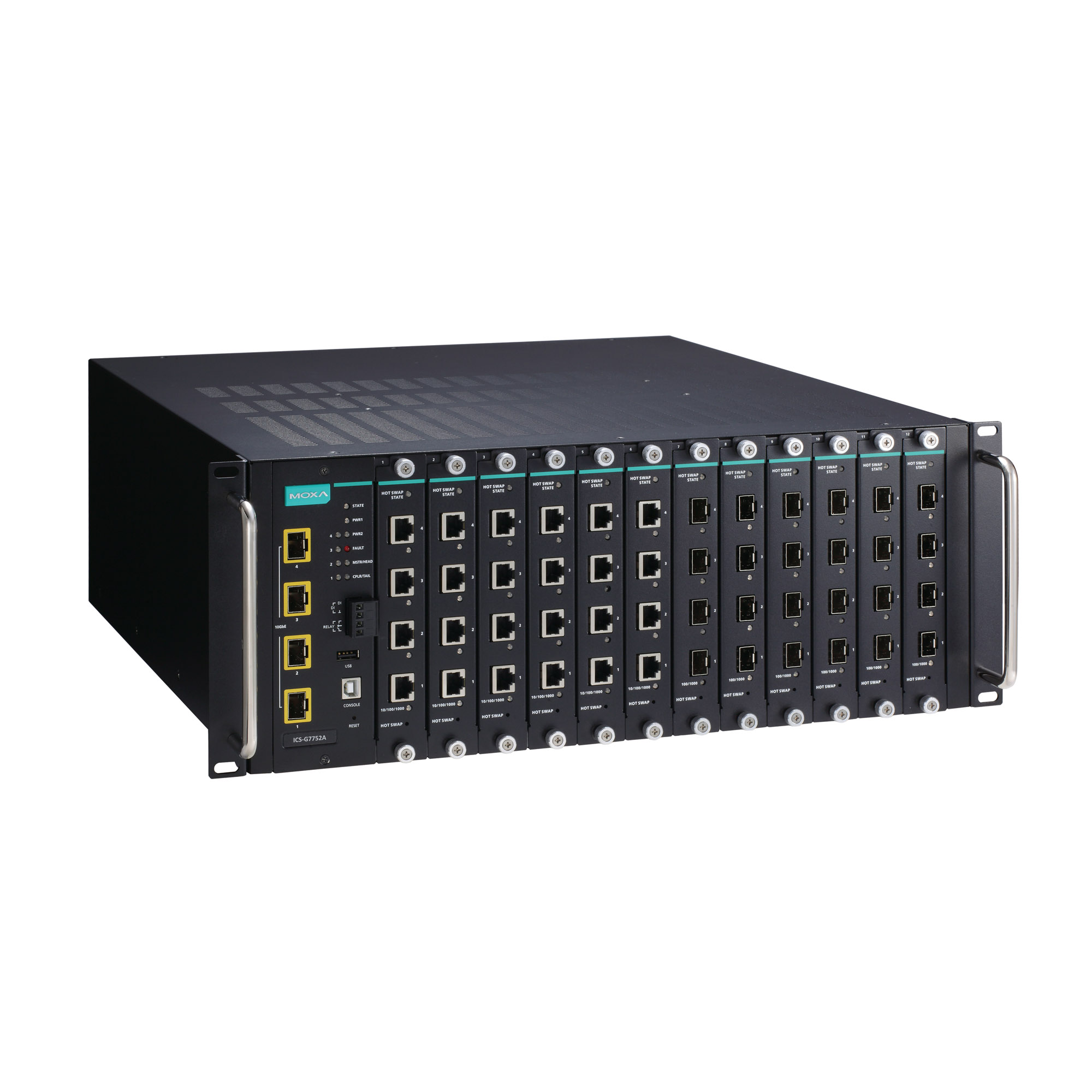

moxa-ics-g7752a-series-image-1-(1).jpg | Moxa

特点和优势

  • 多达 48 个千兆和 4 个万兆以太网端口
  • 多达 52 个光纤连接(SFP 插槽)
  • 多达 48 个 PoE+ 端口,带外部电源(采用 IM-G7000A-4PoE 模块)
  • 无风扇,支持 -10 至 60°C 工作温度
  • 模块化设计,提供更大灵活性和扩展性
  • 可热插拔的接口和电源模块支持连续运行
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 RSTP/STP/MSTP 网络冗余
  • 110/220 VAC 隔离冗余双电源输入
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

过程自动化和交通自动化应用融合了各种视频、语音和数据,需要高性能和高可靠性的网络环境。ICS-G7752A 系列全千兆骨干交换机采用模块化设计,网络规划配置更加轻松和灵活,最多可安装 48 个千兆以太网端口和 4 个万兆以太网端口。

ICS-G7752A 全千兆通信功能增加了带宽,千兆传输速率提高了带宽,实现高性能网络快速传输大量视频、语音和数据。此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术,以及隔离冗余电源,增强了系统可靠性和骨干网络可用性。



其他特点和优势

  • 高级 PoE 管理功能:PoE 输出设置、PD 故障检查、PoE 排程和 PoE 诊断(采用 IM-G7000A-4PoE 模块)

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 兼容 PROFINET 协议,可实现透明数据传输

  • 通过电子邮件和继电器输出自动发出异常警告

  • DI 接口支持传感器和报警器与 IP 网络集成

  • 冗余双交流电源输入

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • IEEE 802.1Q VLAN 和 GVRP 协议,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,用于增强网络安全

  • 访问控制列表 (ACL) 增强了网络管理灵活性和安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 支持端口镜像功能,便于在线调试



  • 报警功能通道

    继电器输出:2 A @ 30 VDC

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +1 V 表示状态 0
    最大输入电流: 8 mA

  • 10GbE SFP+ 插槽

    4

  • 插槽组合

    12 个插槽,用于 4 端口接口模块(10/100/1000BaseT(X)、PoE+ 10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽) 有关千兆以太网模块产品信息,请参阅 IM-G7000A 产品资料表。

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af/at,用于 PoE/PoE+ 输出
    IEEE 802.3ae,用于万兆以太网

  • 管理

    ARP、Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control(流量控制)

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2/v3

  • 冗余协议

    链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client,SNTP

  • 工业协议

    EtherNet/IP、Modbus TCP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • DRAM

    128 MB

  • 闪存

    16 MB

  • IGMP 分组

    4096

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • 数据包缓冲区大小

    12 Mb

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    8

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console(Type B 接头)

  • 输入电压

    110 至 220 VAC,冗余双电源输入

  • 工作电压

    85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    1.01/0.58 A @ 110/220 VAC

  • IP 等级

    IP30

  • 尺寸

    440 x 176 x 523.8 mm(17.32 x 6.93 x 20.62 英寸)

  • 重量

    12,900 g (28.5 lb)

  • 安装

    机架式安装

  • 工作温度

    -10 至 60°C(14 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1,UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    274,488 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
MXview v3.2.6 Software
417.7 MB
软件包
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月7日 2022年1月7日 发布说明
Firmware for ICS-G7752A Series
3.4 MB
固件
SHA-512
v5.8
2021年9月15日 2021年9月15日 发布说明
MXview v3.2.4 Software
389.2 MB
软件包
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 发布说明
Firmware for ICS-G7752A Series
3.0 MB
固件
SHA-512
v5.6
2019年1月18日 2019年1月18日 发布说明
SNMP MIB file for ICS-G7752A Series
201.4 KB
软件包
SHA-512
v5.4
2018年9月3日 2018年9月3日 发布说明
EDS file for ICS-G7752A Series
5.9 KB
软件包
SHA-512
v1.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (52P) for ICS-G7752A Series
82.9 KB
软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
Moxa ICS/IKS Configuration Migration Tool
118.5 KB
管理工具
SHA-512
v1.1
  • Windows
  • Windows XP
2015年5月20日 2015年5月20日 发布说明
MXview plugin for ICS-G7752A Series
399.7 KB
软件包
SHA-512
v1.0
2014年11月6日 2014年11月6日 发布说明
Moxa USB Console Windows Driver
1.2 MB
驱动程序
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2013年12月10日 2013年12月10日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
管理工具
SHA-512
v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Moxa Command Line Interface (FW 5.x) User's Manual
1.8 MB
手册 英文 v1.5 2022年4月1日 2022年4月1日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB
手册 英文 v2.1 2022年4月1日 2022年4月1日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
4.3 MB
手册 英文 v2.0 2021年9月15日 2021年9月15日
QIG for ICS-G7748A/G7750A/G7752A/G7848A/G7850A/G7852A Series
2.8 MB
QIG 英文 v3.3 2021年5月7日 2021年5月7日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.2 2021年4月26日 2021年4月26日
Moxa Managed Ethernet Switch Redundancy Protocol (UI 2.0) User's Manual
1.7 MB
手册 英文 v4.2 2020年10月27日 2020年10月27日
Moxa Command Line Interface (FW 5.x) User's Manual
1.8 MB
手册 英文 v1.4 2020年10月21日 2020年10月21日
ICS-G7752A 系列产品资料表
1.8 MB
产品资料表 中文 v1.2 2019年6月18日 2019年6月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for ICS-G7x52A-4XG-HV-HV
337.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB
手册 英文 v3.3 2017年7月4日 2017年7月4日

可用型号 (1)

显示图片
moxa-ics-g7752a-4xg-hv-hv-image.jpg | MoxaICS-G7752A-4XG-HV-HV
2
10GbE SFP+ 插槽4
100/1000Base SFP 插槽Up to 48
10/100/1000BaseT(X) 端口
RJ45 接头
Up to 48
工作温度-10 to 60°C
