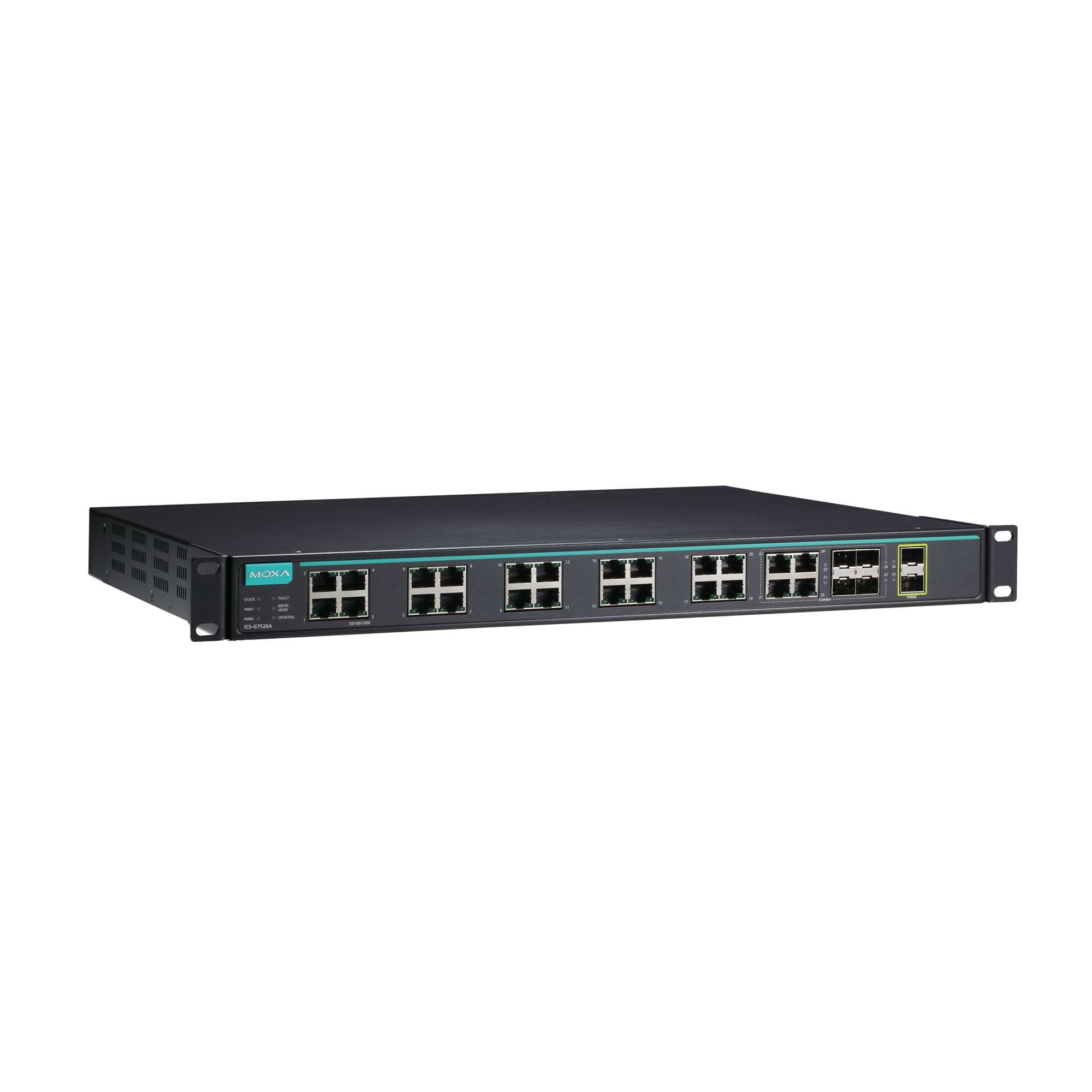

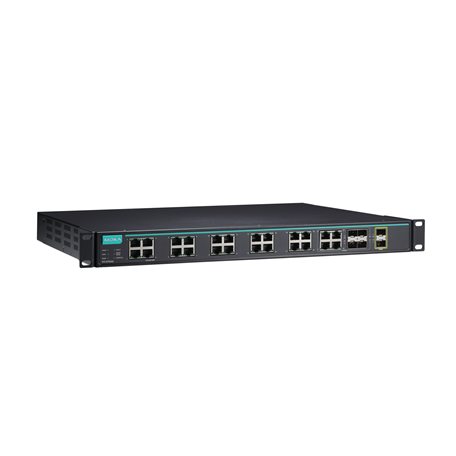

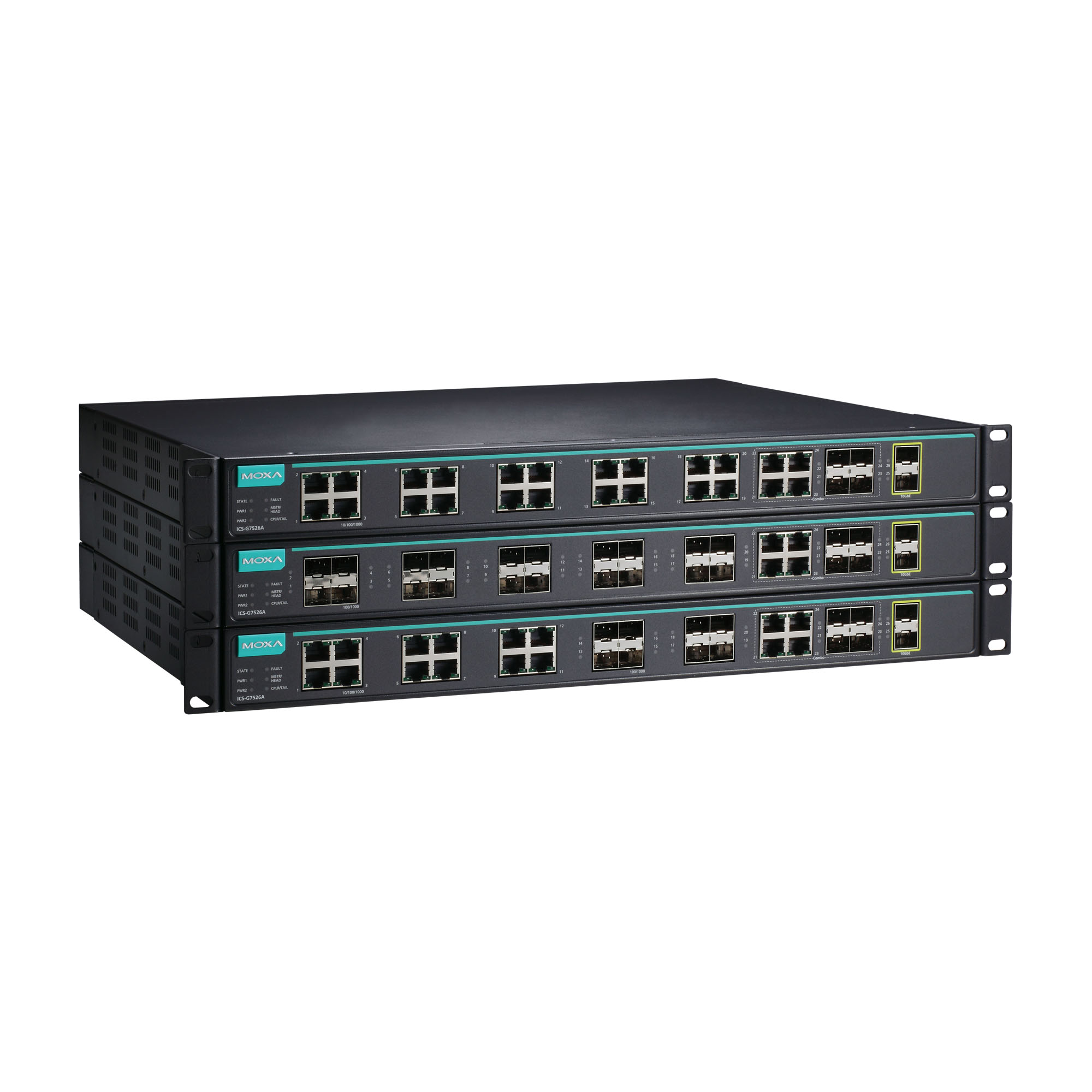

ICS-G7526A 系列

24G+2 10Gb 端口二层全千兆网管型工业以太网交换机

moxa-ics-g7526a-series-image-1-(1).jpg | Moxa
moxa-ics-g7526a-series-image-2-(1).jpg | Moxa

特点和优势

  • 24 个千兆和多达 2 个万兆以太网端口
  • 多达 26 个光纤连接（SFP 插槽）
  • 无风扇，支持 -40 至 75°C 工作温度（-T 型号）
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间< 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
  • 110/220 VAC 隔离冗余双电源输入
  • MXstudio 实现简单方便、可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

过程自动化和交通自动化应用融合了各种视频、语音和数据，需要高性能和高可靠性的网络环境。ICS-G7526A 系列全千兆骨干交换机配备 24 个千兆以太网端口和多达 2 个万兆以太网端口，是大规模工业网络应用的理想之选。

ICS-G7526A 全千兆通信功能增加了带宽，千兆传输速率提高了带宽，实现高性能网络快速传输大量视频、语音和数据。此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术，以及隔离冗余电源，增强了系统可靠性和骨干网络可用性。



其他特点和优势

  • 命令行界面 (CLI)，可快速配置主要管理功能

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • IEEE 802.1Q VLAN 和 GVRP 协议，可简化网络规划

  • DI 接口支持传感器和报警器与 IP 网络集成

  • 冗余双交流电源输入

  • 通过电子邮件和继电器输出自动发出异常警告

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 端口聚合，可优化网络带宽

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和SSH，用于增强网络安全性

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • 支持端口镜像功能，便于在线调试

  • 冗余双交流电源输入



  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    ICS-G7526A-4GTXSFP-2XG-HV-HV： 20
    ICS-G7526A-2XG-HV-HV-T: 20
    ICS-G7526A-8GSFP-4GTXSFP-2XG-HV-HV: 12
    ICS-G7526A-8GSFP-2XG-HV-HV-T: 12

  • 100/1000BaseSFP 端口

    ICS-G7526A-8GSFP-4GTXSFP-2XG-HV-HV: 8
    ICS-G7526A-8GSFP-2XG-HV-HV-T: 8
    ICS-G7526A-20GSFP-4GTXSFP-2XG-HV-HV: 20
    ICS-G7526A-20GSFP-2XG-HV-HV-T: 20

  • 10GbE SFP+ 插槽

    2

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

    4

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3ae，用于万兆以太网

  • 管理

    ARP、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control（流量控制）

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2/v3

  • 冗余协议

    链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON

  • 安全

    访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+

  • 对时服务

    NTP Server/Client，SNTP

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • DRAM

    128 MB

  • 闪存

    16 MB

  • GMP 分组

    4096

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • 数据包缓冲区大小

    12 Mb

  • VLAN ID 范围

    VID 1 至 4094

  • 优先级队列

    8

  • 存储端口

    USB Type A

  • Console 端口

    USB 串口 console（Type B 接头）

  • 报警功能通道

    继电器输出：2 A @ 30 VDC

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +1 V 表示状态 0
    最大输入电流：8 mA

  • 输入电压

    110 至 220 VAC，冗余双电源输入

  • 工作电压

    85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    1/0.5 A @ 110/220 VAC

  • IP 等级

    IP30

  • 尺寸

    440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 英寸）

  • 重量

    标准型号：5300 g(11.68 lb)
    宽温型号：6470 g(14.26 lb)

  • 安装

    机架式安装

  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 61010-2-201，EN 61010-2-201

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: 接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS: 80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT: 电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge: 电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    314,093 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB 		软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 发布说明
Modbus File
2.3 KB 		软件包
SHA-512
v1.0
2023年4月28日 2023年4月28日 发布说明
Software Package for ICS-G7526A Series (SNMP MIB)
196.3 KB 		软件包
SHA-512
v5.5
2023年4月24日 2023年4月24日 发布说明
Firmware for ICS-G7526A Series
4.0 MB 		固件
SHA-512
v5.10
2023年4月24日 2023年4月24日 发布说明
Software Package for ICS-G7526A Series (EDS file)
3.7 KB 		软件包
SHA-512
v4.1
2023年4月24日 2023年4月24日 发布说明
Firmware for ICS-G7526A Series
3.2 MB 		固件
SHA-512
v5.7
2020年2月17日 2020年2月17日 发布说明
EtherNet/IP AOI (28P) for ICS-G7526A Series
82.9 KB 		软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
PROFINET GSD file for ICS-G7526A Series
45.4 KB 		软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
Moxa ICS/IKS Configuration Migration Tool
118.5 KB 		管理工具
SHA-512
v1.1
  • Windows
  • Windows XP
 2015年5月20日 2015年5月20日 发布说明
Moxa USB Console Windows Driver
1.2 MB 		驱动程序
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月14日 2012年5月14日 发布说明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		管理工具
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x)
7.6 MB 		手册 英文 v2.6 2024年1月18日 2024年1月18日
Moxa Command Line Interface (FW 5.x) Users Manual
2.7 MB 		手册 英文 v1.7 2023年12月8日 2023年12月8日
Industrial Protocol Users Guide
13.1 MB 		手册 英文 v6.5 2023年8月31日 2023年8月31日
QIG for ICS-G7526A/G7528A/G7826A/G7828A-T Series
1.6 MB 		QIG 英文 v1.2 2023年8月11日 2023年8月11日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.0 MB 		手册 英文 v4.3 2023年4月26日 2023年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB 		手册 英文 v2.2 2022年6月29日 2022年6月29日
ICS-G7526A 系列产品资料表
1.6 MB 		产品资料表 中文 v1.5 2021年6月15日 2021年6月15日
QiG for ICS-G7526A/G7528A/G7826A/G7828A-T Series
2.5 MB 		QIG 英文 v1.1 2021年5月7日 2021年5月7日
2D CAD for ICS-G7526A Series (ICS-G7x26A-2XG-T Model)
158.0 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
2D CAD for ICS-G7526A Series (ICS-G7x26A-8GSFP-2XG-T)
446.5 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
2D CAD for ICS-G7526A Series (ICS-G7x26A-2XG-T)
368.5 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
2D CAD for ICS-G7526A Series (ICS-G7x26A-8GSFP-2XG-T Model)
222.7 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
2D CAD for ICS-G7526A Series (ICS-G7x26A-20GSFP-2XG-T)
541.4 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
2D CAD for ICS-G7526A Series (ICS-G7x26A-20GSFP-2XG-T Model)
318.7 KB 		2D CAD 英文 2019年12月25日 2019年12月25日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB 		手册 英文 v3.3 2017年7月4日 2017年7月4日

相关内容

筛选

全部 解决方案手册 文章

可用型号 (3)

显示图片
比较

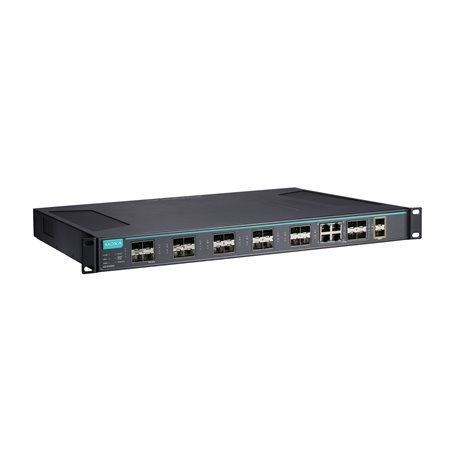

moxa-ics-g7526a-20gsfp-2xg-hv-hv-t-image.jpg | MoxaICS-G7526A-20GSFP-2XG-HV-HV-T
比较

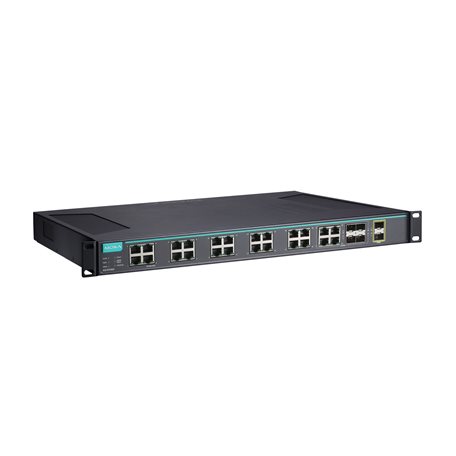

moxa-ics-g7526a-2xg-hv-hv-t-image.jpg | MoxaICS-G7526A-2XG-HV-HV-T
