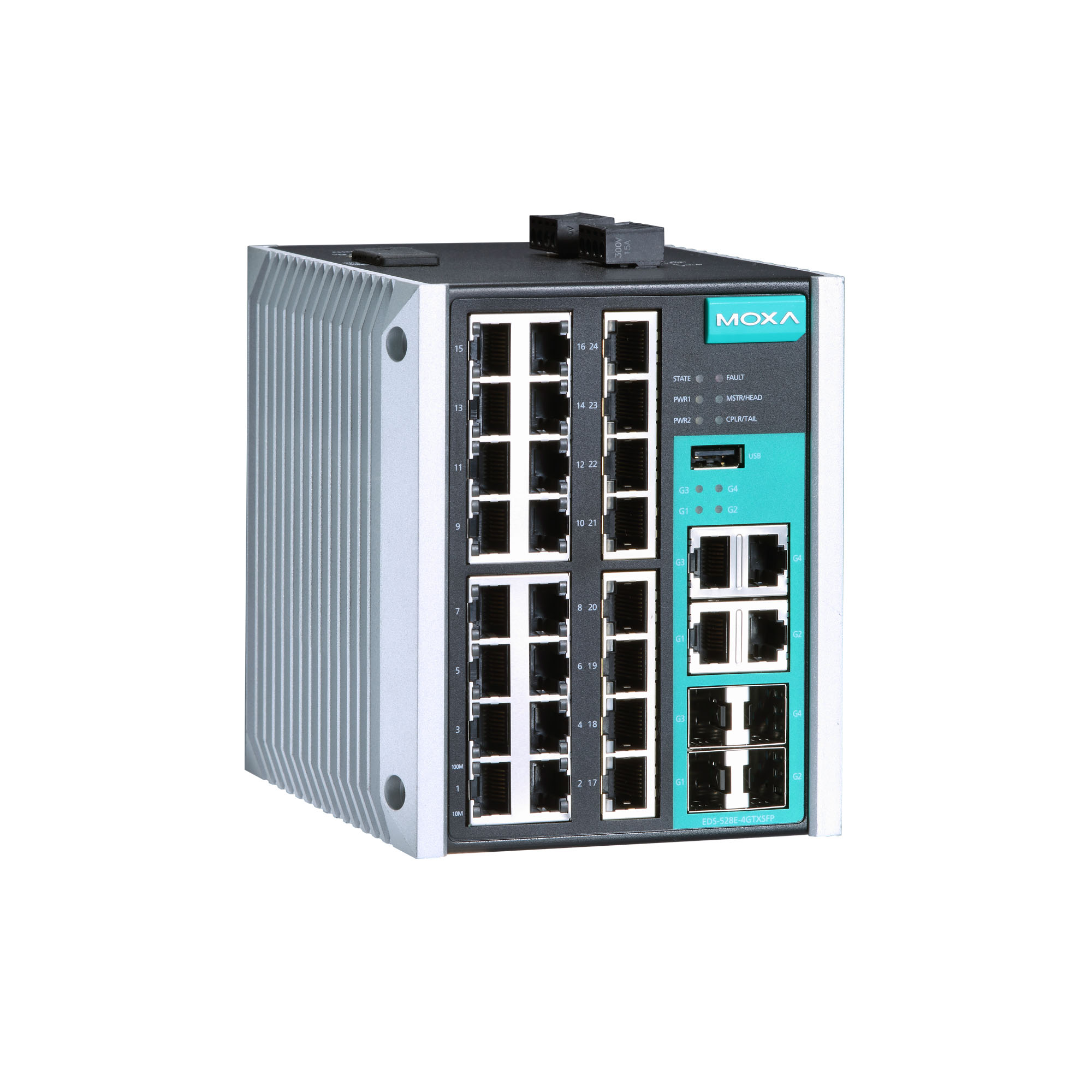

EDS-528E 系列

24+4G 端口千兆网管型工业以太网交换机

moxa-eds-528e-series-image-1-(1).jpg | Moxa

特点和优势

  • 4 个千兆和 24 个百兆以太网端口，支持网线和光纤
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
  • RADIUS、TACACS+、MAB 授权认证、SNMPv3、IEEE 802.1X、MAC ACL、HTTPS、SSH 和 Sticky MAC 地址，用于增强网络安全
  • 基于 IEC 62443 的安全功能
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控
  • MXstudio 轻松实现可视化工业网络
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-528E 紧凑型 28 端口网管型工业以太网交换机配备 4 个 combo 千兆以太网端口，内置 RJ45 端口或 SFP 插槽，可用于千兆光纤网络通信应用。24 个百兆以太网端口支持多种网线和光纤端口组合，使 EDS-528E 系列可以为网络和应用设计提供更灵活的解决方案。Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-528E 还配备先进的管理和安全功能。

此外，EDS-528E 系列适用于安装空间有限，以及需要更高等级保护的严苛工业环境，例如：海事、轨道交通、石油和天然气、工厂自动化和过程自动化。



其他特点和优势

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性

  • 端口聚合，可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能，防止未经授权的访问

  • 通过电子邮件和继电器输出自动发出异常警告

  • 支持 ABC-02-USB（自动备份配置器），用于系统配置备份/恢复和固件升级



  • 报警功能通道

    1，纯电阻性负载：1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流：8 mA

  • 10/100BaseT(X) 端口（RJ45 接头）

    24
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    4

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3x，用于流量控制
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1X，用于授权认证
    IEEE 802.3ad，用于 LACP 端口聚合

  • 过滤

    802.1Q VLAN、GVRP、IGMP v1/v2/v3、GMRP、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)

  • 管理

    LLDP、Back Pressure Flow Control（背压流量控制）、BOOTP、Port Mirror（端口镜像）、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、TACACS+、SNMPv3、MAB 授权认证、Sticky MAC、NTP 授权认证、MAC ACL、端口锁定、RADIUS、SSH、采用 TLS 的 SMTP

  • 对时服务

    NTP Server/Client、SNTP

  • IGMP 分组

    2048

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • LED 指示灯

    PWR1、PWR2（LV 型号）、STATE、FAULT、10/100M（TP 端口）、千兆 Combo 端口、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    USB 串口 console（Type B 接头）

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 连接

    EDS-528E-4GTXSFP-HV 系列：1 个可拆卸 4 触点和 1 个可拆卸 5 触点接线端子
    EDS-528E-4GTXSFP-LV 系列：2 个可拆卸 4 触点接线端子

  • 输入电流

    EDS-528E-4GTXSFP-LV 系列：0.47 A @ 24 VDC
    EDS-528E-4GTXSFP-HV 系列：0.11/0.055 A @ 110/220 VDC, 0.21/0.13 A @ 110/220 VAC

  • 输入电压

    EDS-528E-4GTXSFP-LV 系列：12/24/48/-48 VDC，冗余双电源输入
    EDS-528E-4GTXSFP-HV 系列：110/220 VDC/VAC，单输入

  • 工作电压

    EDS-528E-4GTXSFP-LV 系列：9.6 至 60 VDC
    EDS-528E-4GTXSFP-HV 系列：88 至 300 VDC，85 至 264 VAC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    115.4 x 135 x 137 mm（4.54 x 5.31 x 5.39 英寸）

  • 重量

    1850 g (4.08 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 61010-2-201、EN 60950-1 (LVD)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 变电站

    IEC 61850-3，IEEE 1613

  • 轨道交通

    EN 50121-4

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    774,634 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Modbus File
2.3 KB 		软件包
SHA-512
v1.1
2025年3月4日 2025年3月4日 发布说明
Software Package for EDS-528E Series (SNMP MIB)
207.9 KB 		软件包
SHA-512
v5.4
2025年3月4日 2025年3月4日 发布说明
Software Package for EDS-528E Series (EDS file)
11.5 KB 		软件包
SHA-512
v1.5
2025年3月4日 2025年3月4日 发布说明
Software Package for EDS-528E Series (GSD file)
16.7 KB 		软件包
SHA-512
v2.4
2025年3月4日 2025年3月4日 发布说明
Firmware for EDS-528E Series
3.9 MB 		固件
SHA-512
v6.4
2025年3月4日 2025年3月4日 发布说明
Software Package for MXview One Series (Linux version)
508.2 MB 		软件包
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 发布说明
Software Package for MXview One Series (Windows version)
284.5 MB 		软件包
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 发布说明
Firmware for EDS-528E Series
3.9 MB 		固件
SHA-512
v6.3
2023年4月24日 2023年4月24日 发布说明
EtherNet/IP FactoryTalk View
34.8 MB 		软件包
SHA-512
v1.5
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (28P) for EDS-528E Series
82.9 KB 		软件包
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 发布说明
Moxa USB Console Windows Driver
1.2 MB 		驱动程序
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月14日 2012年5月14日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		声明书 英文 v1.0 2024年7月31日 2024年7月31日
Declaration of Conformity for EDS-528E Series
305.4 KB 		声明书 英文 v1.0 2024年5月29日 2024年5月29日
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x)
7.6 MB 		手册 英文 v2.6 2024年1月18日 2024年1月18日
Moxa Command Line Interface (FW 5.x) Users Manual
2.7 MB 		手册 英文 v1.7 2023年12月8日 2023年12月8日
Industrial Protocol Users Guide
13.1 MB 		手册 英文 v6.5 2023年8月31日 2023年8月31日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.0 MB 		手册 英文 v4.3 2023年4月26日 2023年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB 		手册 英文 v2.2 2022年6月29日 2022年6月29日
QIG for EDS-528E Series
3.1 MB 		QIG 英文 v2.2 2021年5月9日 2021年5月9日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-528E 系列产品资料表
2.0 MB 		产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EDS-528E-HV
1.4 MB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-528E
738.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB 		手册 英文 v3.3 2017年7月4日 2017年7月4日

相关内容

筛选

全部 解决方案手册 白皮书

可用型号 (4)

显示图片
比较
moxa-eds-528e-4gtxsfp-hv-image.jpg | MoxaEDS-528E-4GTXSFP-HV
比较
moxa-eds-528e-4gtxsfp-lv-image.jpg | MoxaEDS-528E-4GTXSFP-LV
比较
moxa-eds-528e-4gtxsfp-hv-t-image.jpg | MoxaEDS-528E-4GTXSFP-HV-T
比较
moxa-eds-528e-4gtxsfp-lv-t-image.jpg | MoxaEDS-528E-4GTXSFP-LV-T
10/100BaseT(X) 端口
RJ45 接头		24242424
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP+		4444
12/24/48/-48 VDC–2–2
110/220 VDC/VAC1–1–
工作温度-10 to 60°C-10 to 60°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
