EDS-4008 系列

8 端口（含 4 个 802.3bt PoE 端口或 4 个千兆上行链路端口选项）网管型以太网交换机

moxa-eds-4008-series-image-(1).jpg | Moxa

moxa-eds-4008-series-image-1-(1).jpg | Moxa

moxa-eds-4008-series-image-2-(1).jpg | Moxa

moxa-eds-4008-series-image-3-(1).jpg | Moxa

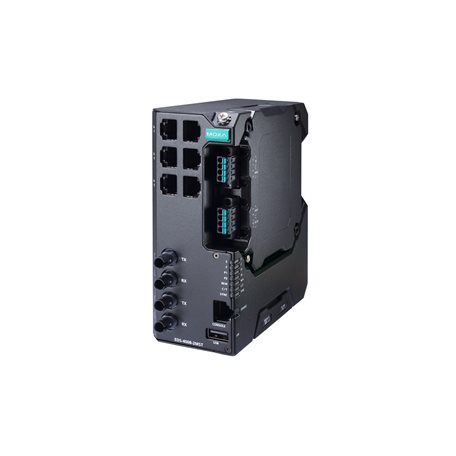

moxa-eds-4008-series-image-4-(1).jpg | Moxa

moxa-eds-4008-series-image-5-(1).jpg | Moxa

moxa-eds-4008-series-image-6-(1).jpg | Moxa

特点和优势

根据 IEC 62443-4-1 开发并符合 IEC 62443-4-2 工业网络安全标准
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机）如果端口链路速度为 1 千兆或更高，则自愈时间 < 50 ms，并支持 RSTP/STP 网络冗余
支持 IEEE 802.3bt PoE，每端口输出高达 90 W
多种电源输入选项，可灵活部署
紧凑而灵活的外壳设计，适合狭窄空间
MXstudio 轻松实现可视化的工业网络管理

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

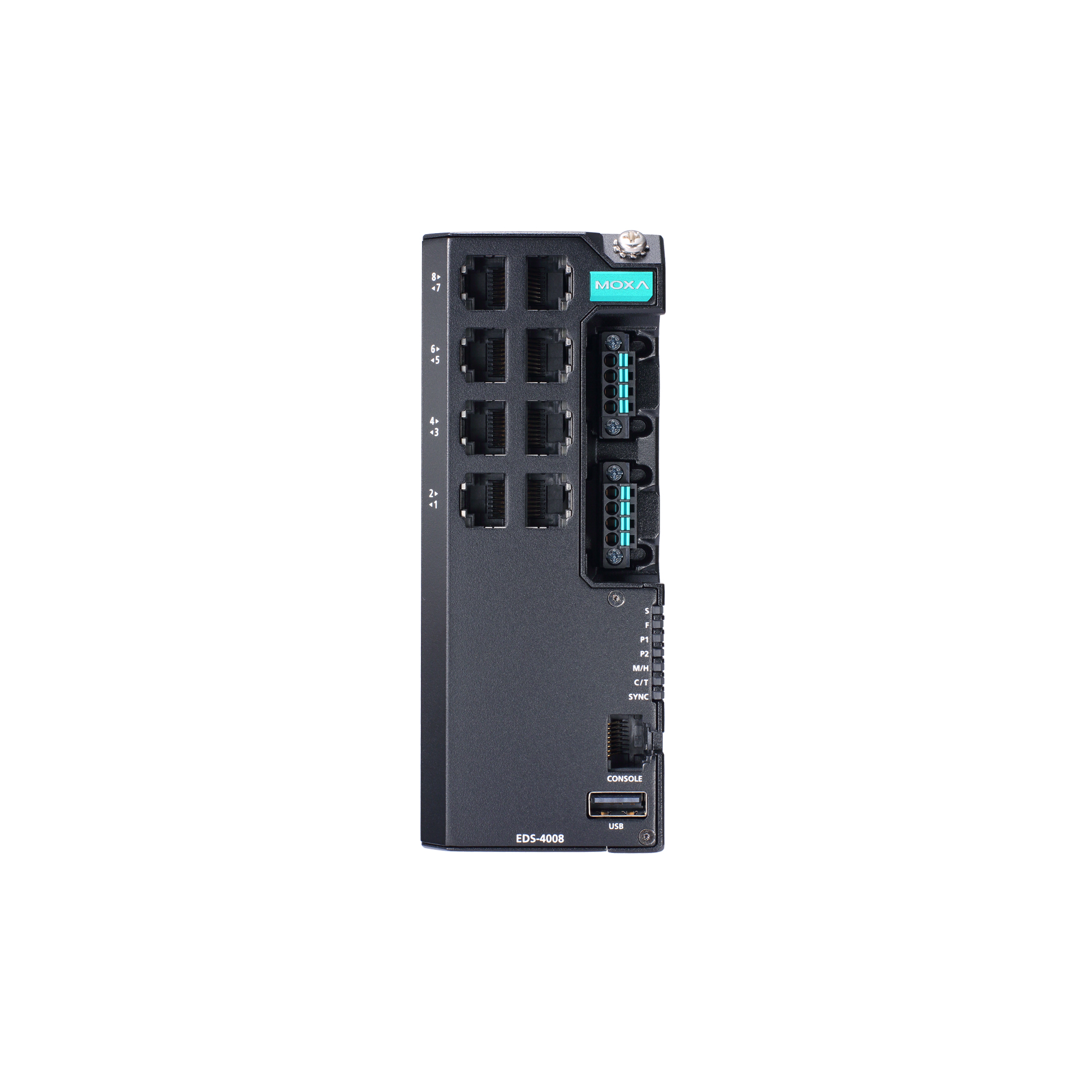

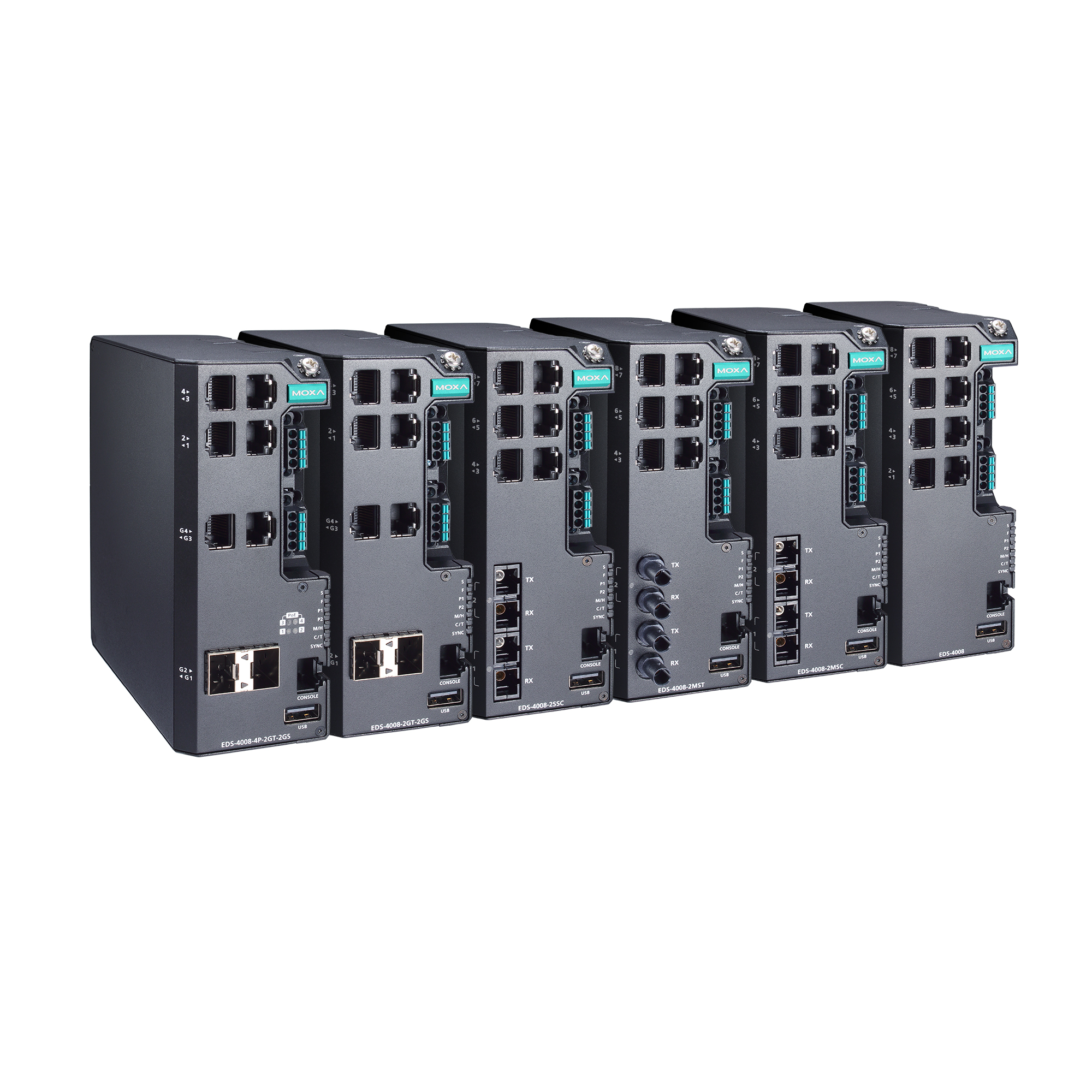

EDS-4008 系列是一系列 8 端口百兆网管型以太网交换机，可选择四个 1 Gbps 上行链路端口或两个 100M ST/SC 光纤端口。此系列还配备四个 10/100BaseT(X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口选件型号，用于连接高带宽需求的 PoE 设备。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-4008 系列专为严苛要求的应用而设计，例如：视频和过程监控、ITS 和 DCS 系统，这些应用均可受益于可扩展的骨干通信。

EDS-4008 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工业网络安全认证，涵盖产品安全和安全开发生命周期要求，可帮助我们的客户满足安全工业网络设计的合规性要求。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

10/100BaseT(X) 端口（RJ45 接头）

EDS-4008-LV/-HV/-T 型号：8
EDS-4008-2MST-LV/-HV/-T 型号：6
EDS-4008-2MSC-LV/-HV/-T 型号：6
EDS-4008-2SSC-LV/-HV/-T 型号：6
EDS-4008-2GT-2GS-LV/-HV/-T 型号：4
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
PoE 端口（10/100BaseT(X)，RJ45 接头）

EDS-4008-4P-2GT-2GS-LVA/-LVB/-T 型号：4
100BaseFX 端口（多模 SC 接头）

EDS-4008-2MSC-LV/-HV/-T 型号：2
100BaseFX 端口（多模 ST 接头）

EDS-4008-2MST-LV/-HV/-T 型号：2
100BaseFX 端口（单模 SC 接头）

EDS-4008-SSC-LV/-HV/-T 型号：2
10/100/1000BaseT(X) 端口（RJ45 接头）

EDS-4008-2GT-2GS-LV/-HV-T 型号：2
EDS-4008-4P-2GS-2GT-LVA/-LVB/-T 型号：2
100/1000BaseSFP 插槽

EDS-4008-2GT-2GS-LV/-HV/-T 型号 2
EDS-4008-4P-2GT-2GS-LVA/-LVB/-T 型号：2
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1p，用于服务等级
IEEE 802.1X，用于授权认证

过滤

GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier
管理

IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背压流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口镜像）、Linkup Delay（链路恢复延迟）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）
MIB

P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9
冗余协议

STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合
安全

广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登录和密码策略
对时服务

SNTP、NTP Server/Client、NTP 授权认证
协议

IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

MAC 地址表大小

16 K
巨型帧大小

9.216 KB
最大 VLAN 数量

256
VLAN ID 范围

VID 1 至 4094
IGMP 分组

512
优先级队列

4
数据包缓冲区大小

1 Mb

LED 指示灯

PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

USB 接头

USB Type A（预留）

报警功能通道

1，继电器输出：1 A @ 24 VDC
数字输入通道

1
数字输入

+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流：8 mA
按钮

复位按钮

DIP 开关

Turbo Ring、Master、耦合器、预留

连接

2 个可拆卸 4 触点接线端子
预装电源模块

-LV/-LV-T 型号：PWR-100–LV
-HV/-HV-T 型号：PWR-105-HV-I
-LVA/-LVA-T 型号：PWR-101-LV-BP-I
-LVB/-LVB-T 型号：PWR-103-LV-VB-I
注意

EDS-4008 系列支持模块化电源。型号名称和电源参数由安装的电源模块决定。

例如：
EDS-4008-T + PWR-100–LV = EDS-4008-LV-T
EDS-4008-T + PWR-105-HV-I = EDS-4008-HV-T

如果安装其他电源模块，请参见相应
型号的规范。例如，如果用 PWR-105–HV-I 更换 EDS-4008–LV-T
的电源模块，请参见 EDS-4008–HV-T 的规范。
输入电压

-LV/-LV-T 型号：12/24/48 VDC，冗余双输入
-HV/-HV-T 型号：110/220 VDC/VAC，单输入
-LVA/-LVA-T 型号：48 VDC，冗余双输入
-LVB/-LVB-T 型号：12/24/48 VDC，冗余双电源输入
工作电压

-LV/-LV-T 型号：9.6 至 60 VDC
-HV/-HV-T 型号：88 至 300 VDC，85 至 264 VAC
-LVA/-LVA-T 型号：44 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
-LVB/-LVB-T 型号：12 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
输入电流

-LV/-LV-T 型号：12-48 VDC，1.50-0.40 A 或 24 VDC，0.70 A
-HV/-HV-T 型号：110-220 VAC，50-60 Hz，0.30-0.20 A 或 110-220 VDC，0.30-0.20 A
-LVA/-LVA-T 型号：48 VDC，5.42 A
-LVB/-LVB-T 型号：12/48 VDC，7.46/4.27 A 或 24 VDC，7.26 A
功耗（最大）

EDS-4008-LV(-T) 型号：7.20 W
EDS-4008-HV(-T) 型号：8.13 W
EDS-4008-2MST-LV(-T) 型号：8.45 W
EDS-4008-2MST-HV(-T) 型号：11.13 W
EDS-4008-2MSC-LV(-T) 型号：8.45 W
EDS-4008-2MSC-HV(-T) 型号：11.09 W
EDS-4008-2SSC-LV(-T) 型号：8.98 W
EDS-4008-2SSC-HV(-T) 型号：11.37 W
EDS-4008-2GT-2GS-LV(-T) 型号：9.41 W
EDS-4008-2GT-2GS-HV(-T) 型号：11.17 W

EDS-4008-4P-2GT-2GS-LVA(-T) 型号：
无 PoE：11.22 W
带 PoE：最大 240 W，针对 PD 总功耗 @ 48 VDC 输入

EDS-4008-4P-2GT-2GS-LVB(-T) 型号：
无 PoE：15.84 W
带 PoE：
最大 180 W，针对 PD 总功耗 @ 48 VDC 输入；
最大150 W，针对 PD 总功耗 @ 24 VDC 输入；
最大62 W，针对 PD 总功耗 @ 12 VDC 输入
最大 PoE 电源输出/端口

PoE 型号：90 W
过载电流保护

支持
反接保护

支持

IP 等级

IP40
尺寸

EDS-4008(-T)、EDS-4008-2MSC(-T)、EDS-4008-2SSC(-T) 型号：
55 x 140 x 120 mm（2.2 x 5.51 x 4.72 英寸）
EDS-4008-2MST(-T) 型号：
55 x 140 x 132 mm（2.2 x 5.51 x 5.2 英寸）
EDS-4008-2GT-2GS(-T)、EDS-4008-4P-2GT-2GS(-T) 型号：
55 x 140 x 122.5 mm（2.2 x 5.51 x 4.82 英寸）
重量

EDS-4008(-T) 型号：857 g (1.89 lb)
EDS-4008-2MSC(-T) 型号：886 g (1.95 lb)
EDS-4008-2MST(-T) 型号：810 g (1.79 lb)
EDS-4008-2SSC(-T) 型号：882 g (1.94 lb)
EDS-4008-2GT-2GS(-T) 型号：795 g (1.75 lb)
EDS-4008-4P-2GT-2GS(-T) 型号：840 g (1.85 lb)
安装

导轨式安装，壁挂式安装（带可选套件）
外壳

金属

工作温度

标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

工业网络安全

IEC 62443-4-1
IEC 62443-4-2
安全

UL 61010-2-201、EN 62368-1 (LVD)
EMC

EN 55032/35，EN 61000-6-2/-6-4
EMI

CISPR 32，FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
振动

IEC 60068-2-6
冲击

IEC 60068-2-27
自由落体

IEC 60068-2-32
轨道交通

EN 50121-4
交通控制

NEMA TS2

时间

EDS-4008-LV/-LV-T 型号：1,121,399 小时
EDS-4008-HV/-HV-T 型号：513,575 小时
EDS-4008-2MSC-LV/-LV-T 型号：1,014,299 小时
EDS-4008-2MSC-HV/-HV-T 型号：492,582 小时
EDS-4008-2MST-LV/-LV-T 型号：1,015,718 小时
EDS-4008-2MST-HV/-HV-T 型号：492,582 小时
EDS-4008-2SSC-LV/-LV-T 型号：1,015,718 小时
EDS-4008-2SSC-HV/-HV-T 型号：492,582 小时
EDS-4008-2GT-2GS-LV/-LV-T 型号：1,074,099 小时
EDS-4008-2GT-2GS-HV/-HV-T 型号：505,936 小时
EDS-4008-4P-2GT-2GS-LVA/-LVA-T 型号：923,670 小时
EDS-4008-4P-2GT-2GS-LVB/-LVB-T 型号：870,865 小时
标准

Telcordia SR332

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Software Package for MXview One Series (Windows version) 374.0 MB	软件包	1F23794C6FDEC08AE9DBB890EBBF7B85E96C83293FF6C63FBF504180CA3B93AF1B9CE4F674E80ADEA25EEB08F86187D056DD5F00E864172684B8B959AE83B6DD SHA-512	v1.3.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年1月31日 2024年1月31日发布说明
Software Package for MXview One Series (Linux version) 333.4 MB	软件包	08A8C932DEF44EBB0DFF78271E6B6E506E5181B4C08A9E17F6477A74866D8B4DEEC743503A84C1889B3BAA4506A31837FA2AD855D0295836328F7FFF2D2A3A8D SHA-512	v1.3.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年1月31日 2024年1月31日发布说明
Firmware for EDS-4000 and EDS-G4000 Series 65.6 MB	固件	7AA902DCDEEAC2F31A03FC66FF83B2F00A147486F7E6ADED77EAE6969DBAB10E2A1710B7D4F0C0AB17B1180EA791A124578B7AD19B9D26AC06BA649B10B729BF SHA-512	v3.2		2023年8月16日 2023年8月16日发布说明
Software Package for EDS-4000 and EDS-G4000 Series (MIB) 356.0 KB	软件包	06C9E1279E9E62B45E2F33B1B5CA54B604F3FAF54E1D3AD21DE2833B3142BCEB7F0B26DD395D894E183A3F52B825D4FC5588082A60DBD61236A5501B34AC4C4F SHA-512	v3.2		2023年8月16日 2023年8月16日发布说明

支持文件

名称	类型	语言	版本	发布日期
QIG for EDS-4008 Series 5.0 MB	QIG	英文	v1.1	2023年1月18日 2023年1月18日
Manual for EDS-4000 and EDS-G4000 Series 11.7 MB	手册	英文	v1.1	2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series 2.5 MB	手册	英文	v1.0	2022年4月27日 2022年4月27日
2D CAD for EDS-4008 Series (EDS-4008-2GT-2GS) 3.3 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-4008 Series (2D-EDS-4008-2MSC) 3.1 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-4008 Series (2D-EDS-4008-2MST) 3.2 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-4008 Series (2D-EDS-4008-2SSC) 3.3 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-4008 Series (2D-EDS-4008-4P-2GT-2GS) 3.3 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-4008 Series 3.1 MB	2D CAD	英文		2022年3月2日 2022年3月2日
EDS-4008 系列产品资料 3.7 MB	产品资料表	中文	v1.0	2022年2月10日 2022年2月10日

拥抱智能交通系统的数字化转型

解决方案手册

建设面向未来的网络基础设施

白皮书

工业级 PoE 交换机如何提高户外 IP 监控网络的可靠性

可用型号 (24)

显示图片

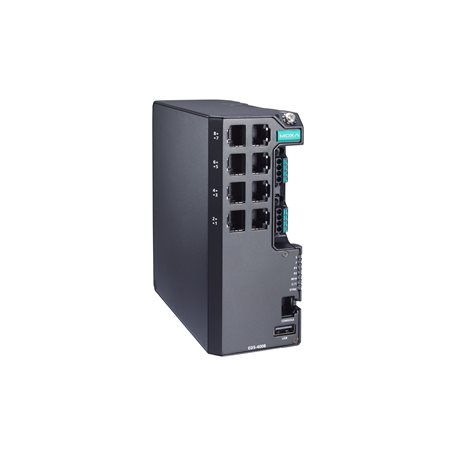

	比较 EDS-4008-HV-T	比较 EDS-4008-LV	比较 EDS-4008-LV-T	比较 EDS-4008-HV
10/100BaseT(X) 端口 (RJ45 接头)	8	8	8	8
100BaseFX 端口 (多模 SC 接头)	–	–	–	–
100BaseFX 端口 (多模 ST 接头)	–	–	–	–
100BaseFX 端口 (单模 SC 接头)	–	–	–	–
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
10/100/1000BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	–	–	–	–
工作电压	88 至 300 VDC, 85 至 264 VAC	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-105-HV-I	PWR-100-LV	PWR-100-LV	PWR-105-HV-I
工作温度	-40 至 75°C	-10 至 60°C	-40 至 75°C	-10 至 60°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

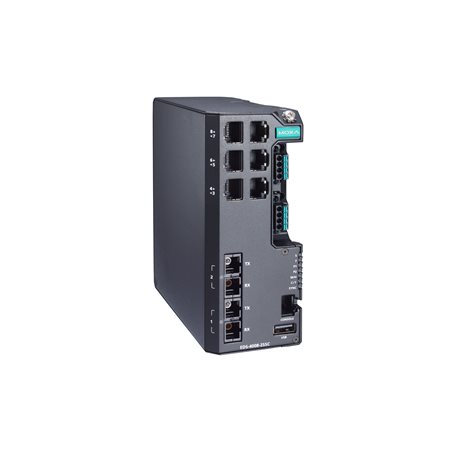

	比较 EDS-4008-2SSC-LV	比较 EDS-4008-2SSC-LV-T	比较 EDS-4008-2SSC-HV	比较 EDS-4008-2SSC-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	6	6	6	6
100BaseFX 端口 (多模 SC 接头)	–	–	–	–
100BaseFX 端口 (多模 ST 接头)	–	–	–	–
100BaseFX 端口 (单模 SC 接头)	2	2	2	2
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
10/100/1000BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	–	–	–	–
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

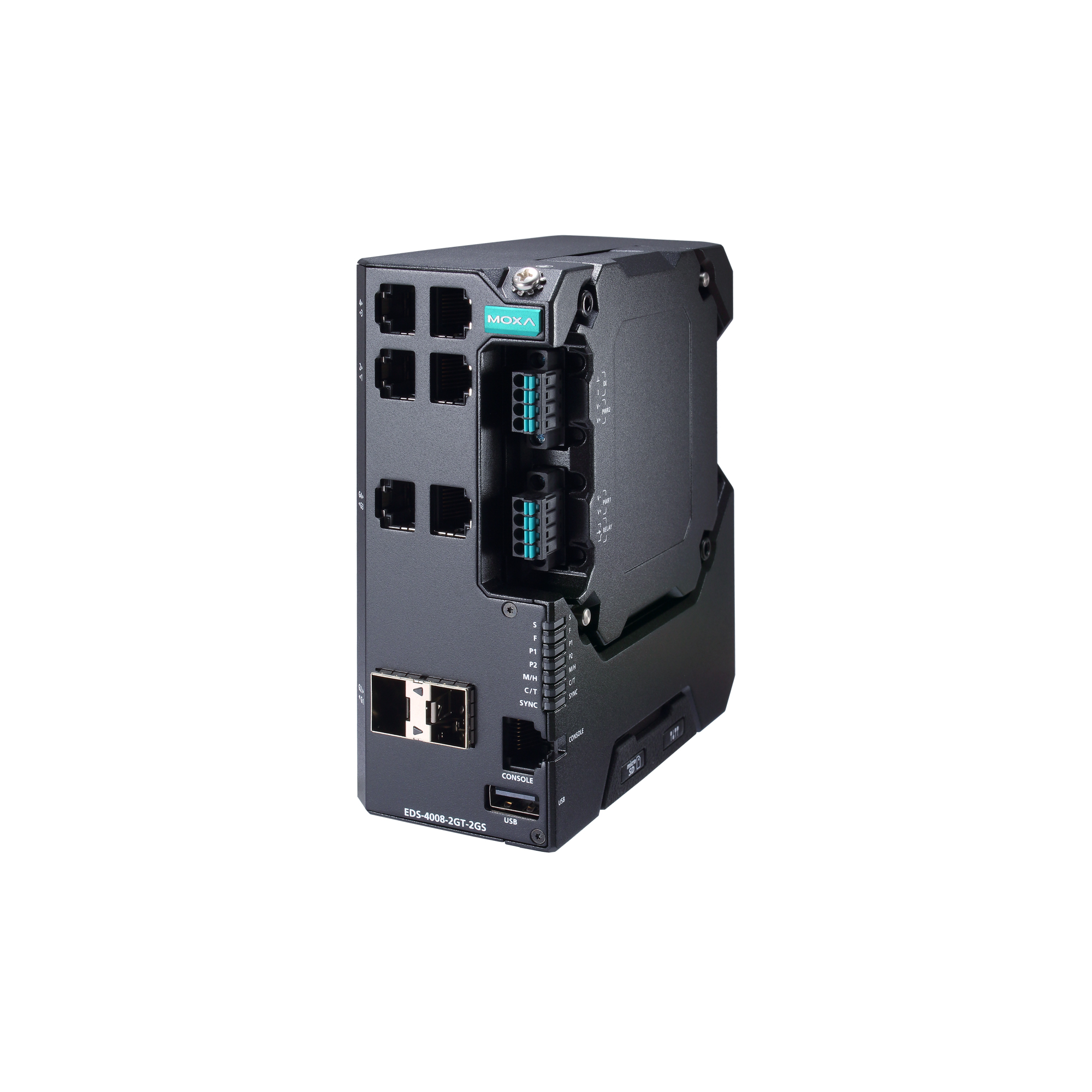

	比较 EDS-4008-2GT-2GS-LV	比较 EDS-4008-2GT-2GS-LV-T	比较 EDS-4008-2GT-2GS-HV	比较 EDS-4008-2GT-2GS-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	4	4	4	4
100BaseFX 端口 (多模SC 接头)	–	-	-	-
100BaseFX 端口 (多模 ST 接头)	–	–	–	–
100BaseFX 端口 (单模 SC 接头)	–	–	–	–
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
10/100/1000BaseT(X) 端口 (RJ45 接头)	2	2	2	2
100/1000BaseSFP 插槽	2	2	2	2
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

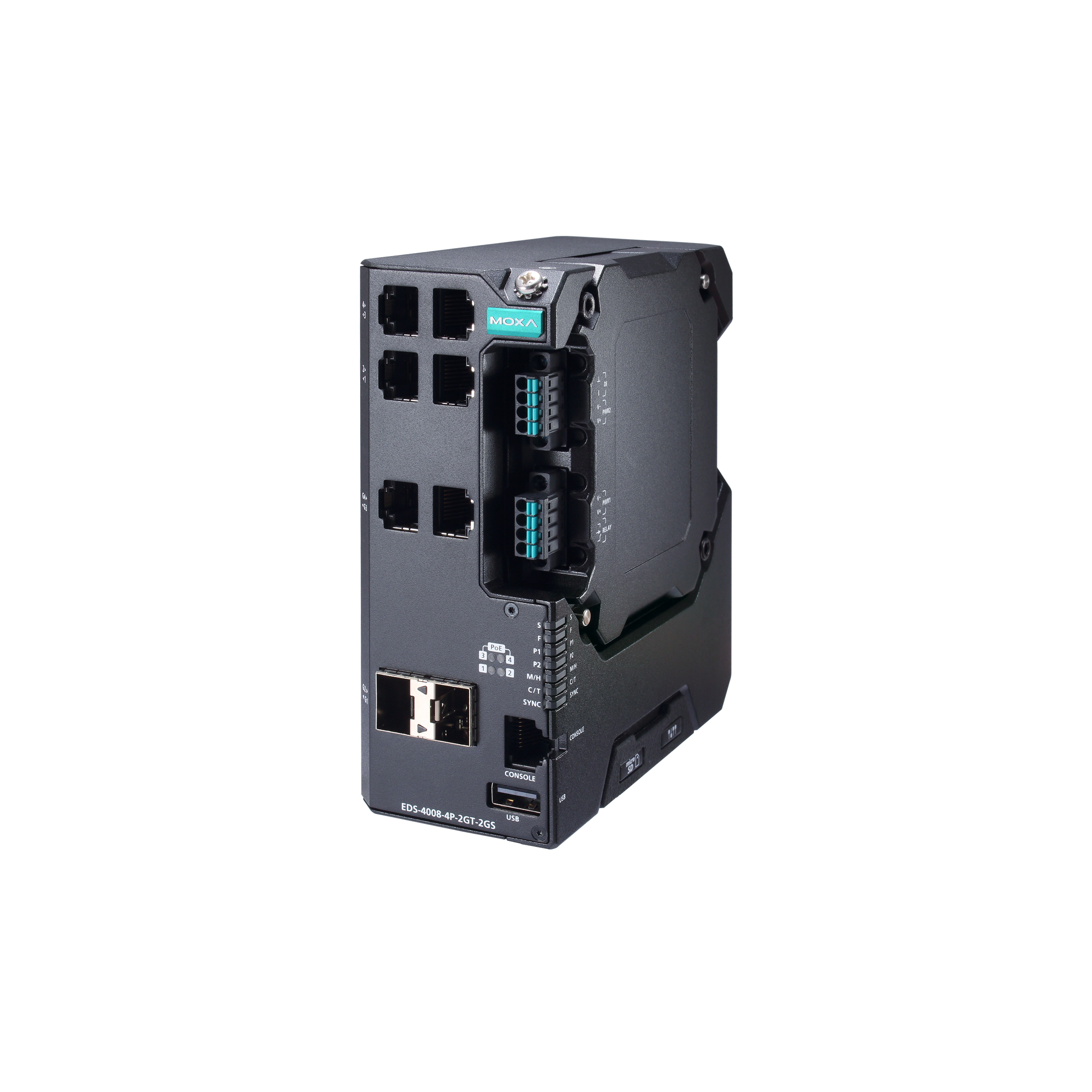

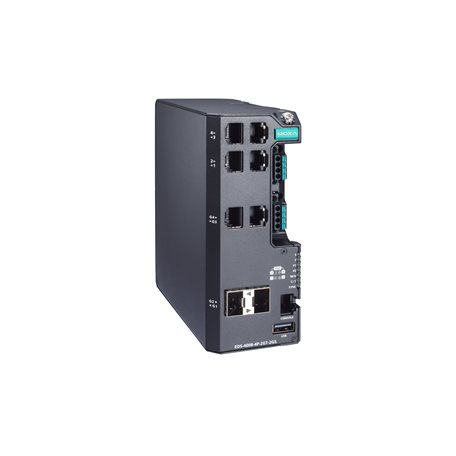

	比较 EDS-4008-4P-2GT-2GS-LVA	比较 EDS-4008-4P-2GT-2GS-LVA-T	比较 EDS-4008-4P-2GT-2GS-LVB	比较 EDS-4008-4P-2GT-2GS-LVB-T
10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100BaseFX 端口 (多模 SC 接头)	–	-	–	–
100BaseFX 端口 (多模 ST 接头)	–	–	–	–
100BaseFX 端口 (单模 SC 接头)	–	–	–	–
PoE 10/100BaseT(X) 端口 (RJ45 接头)	4	4	4	4
10/100/1000BaseT(X) 端口 (RJ45 接头)	2	2	2	2
100/1000BaseSFP 插槽	2	2	2	2
工作电压	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)
预装电源模块	PWR-101-LV-BP-I	PWR-101-LV-BP-I	PWR-103-LV-VB-I	PWR-103-LV-VB-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 EDS-4008-2MSC-LV	比较 EDS-4008-2MSC-LV-T	比较 EDS-4008-2MSC-HV	比较 EDS-4008-2MSC-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	6	6	6	6
100BaseFX 端口 (多模 SC 接头)	2	2	2	2
100BaseFX 端口 (多模 ST 接头)	–	–	–	–
100BaseFX 端口 (单模 SC 接头)	–	–	–	–
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
10/100/1000BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	–	–	–	–
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

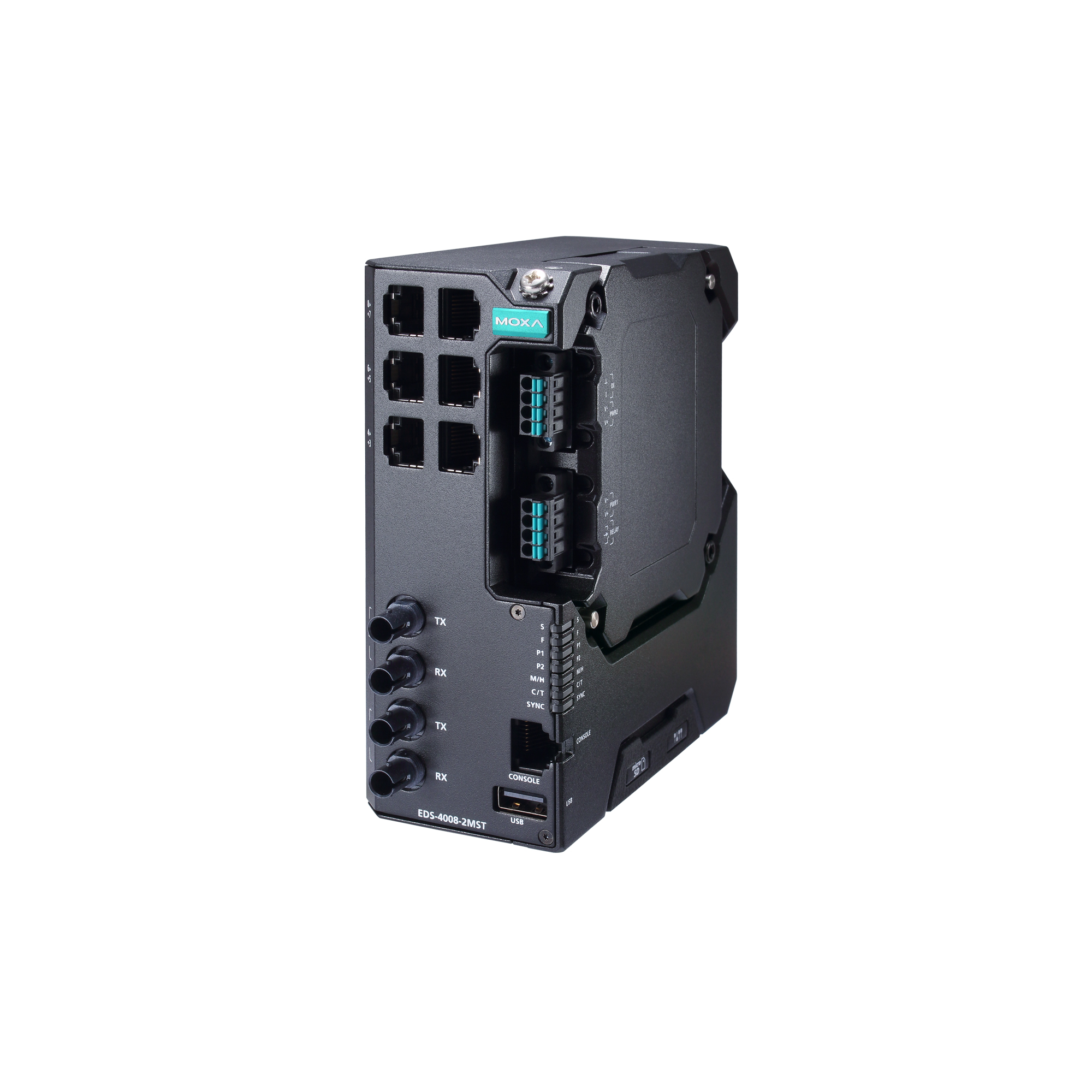

	比较 EDS-4008-2MST-LV	比较 EDS-4008-2MST-LV-T	比较 EDS-4008-2MST-HV	比较 EDS-4008-2MST-HV-T
10/100BaseT(X) 端口 (RJ45 接头)	6	6	6	6
100BaseFX 端口 (多模 SC 接头)	–	–	–	–
100BaseFX 端口 (多模 ST 接头)	2	2	2	2
100BaseFX 端口 (单模 SC 接头)	–	–	-	–
PoE 10/100BaseT(X) 端口 (RJ45 接头)	–	–	–	–
10/100/1000BaseT(X) 端口 (RJ45 接头)	–	–	–	–
100/1000BaseSFP 插槽	–	–	–	–
工作电压	9.6 至 60 VDC	9.6 至 60 VDC	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC
预装电源模块	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

工业网络基础设施

工业设备联网

工业计算

行业聚焦

聚焦新技术

助力您的 IIoT 发展

产品支持

维修&保修

资源

联系我们

关于我们

了解 Moxa

创造持久价值

加入 Moxa

EDS-4008 系列

8 端口（含 4 个 802.3bt PoE 端口或 4 个千兆上行链路端口选项）网管型以太网交换机

特点和优势

认证

介绍

以太网接口

10/100BaseT(X) 端口（RJ45 接头）

PoE 端口（10/100BaseT(X)，RJ45 接头）

100BaseFX 端口（多模 SC 接头）

100BaseFX 端口（多模 ST 接头）

100BaseFX 端口（单模 SC 接头）

10/100/1000BaseT(X) 端口（RJ45 接头）

100/1000BaseSFP 插槽

标准

以太网软件特性

过滤

管理

MIB

冗余协议

安全

对时服务

协议

交换特性

MAC 地址表大小

巨型帧大小

最大 VLAN 数量

VLAN ID 范围

IGMP 分组

优先级队列

数据包缓冲区大小

LED 接口

LED 指示灯

串口界面

Console 端口

USB 接口

USB 接头

输入/输出接口

报警功能通道

数字输入通道

数字输入

按钮

DIP 开关配置

DIP 开关

电源参数

连接

预装电源模块

注意

输入电压

工作电压

输入电流

功耗（最大）

最大 PoE 电源输出/端口

过载电流保护

反接保护

机械特性

IP 等级

尺寸

重量

安装

外壳

工作环境

工作温度

存储温度（含包装）

相对湿度

安规认证

工业网络安全
