CM-600 模块系列

4 端口百兆以太网模块,适用于 EDS-600 系列

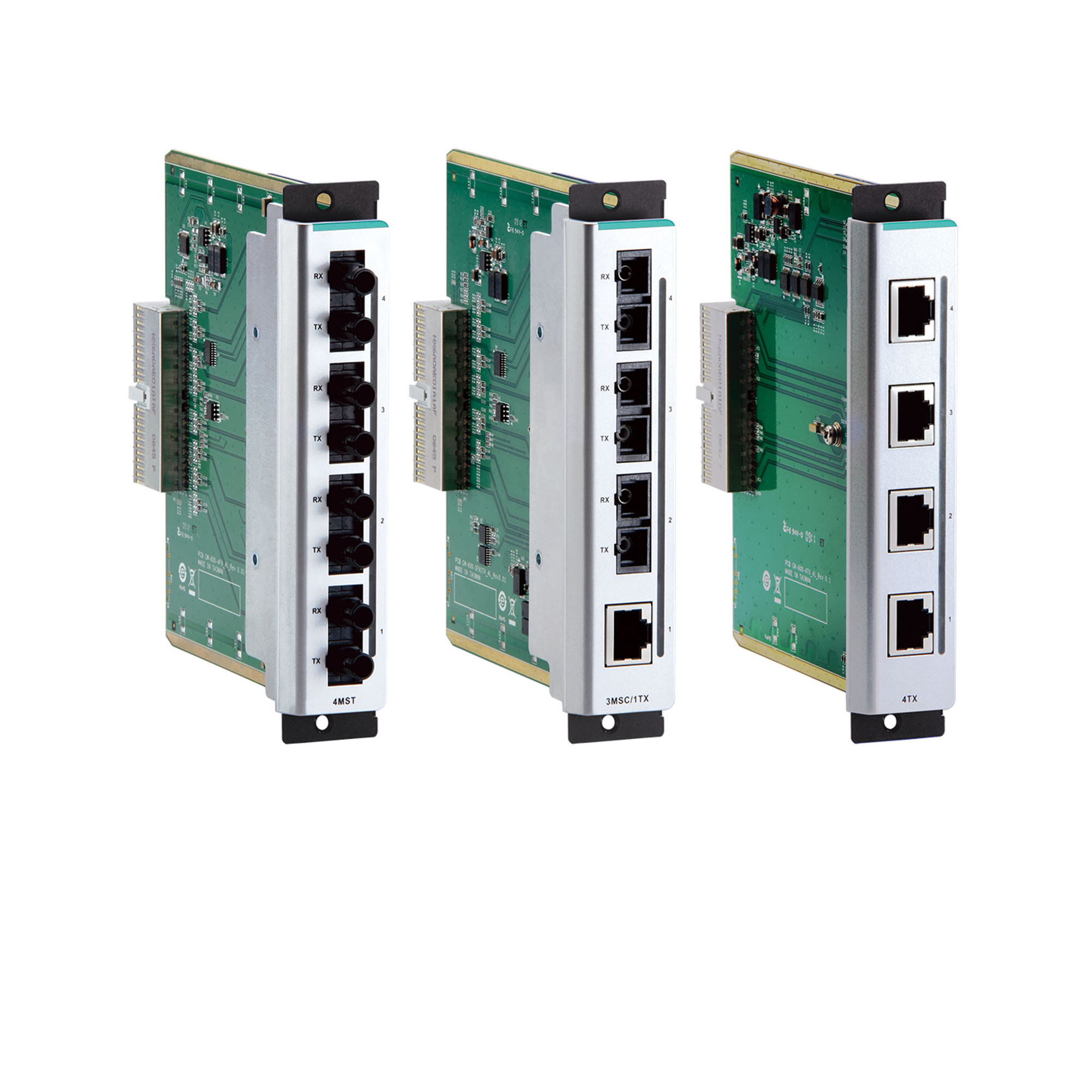

moxa-cm-600-module-series-image-1-(1).jpg | Moxa

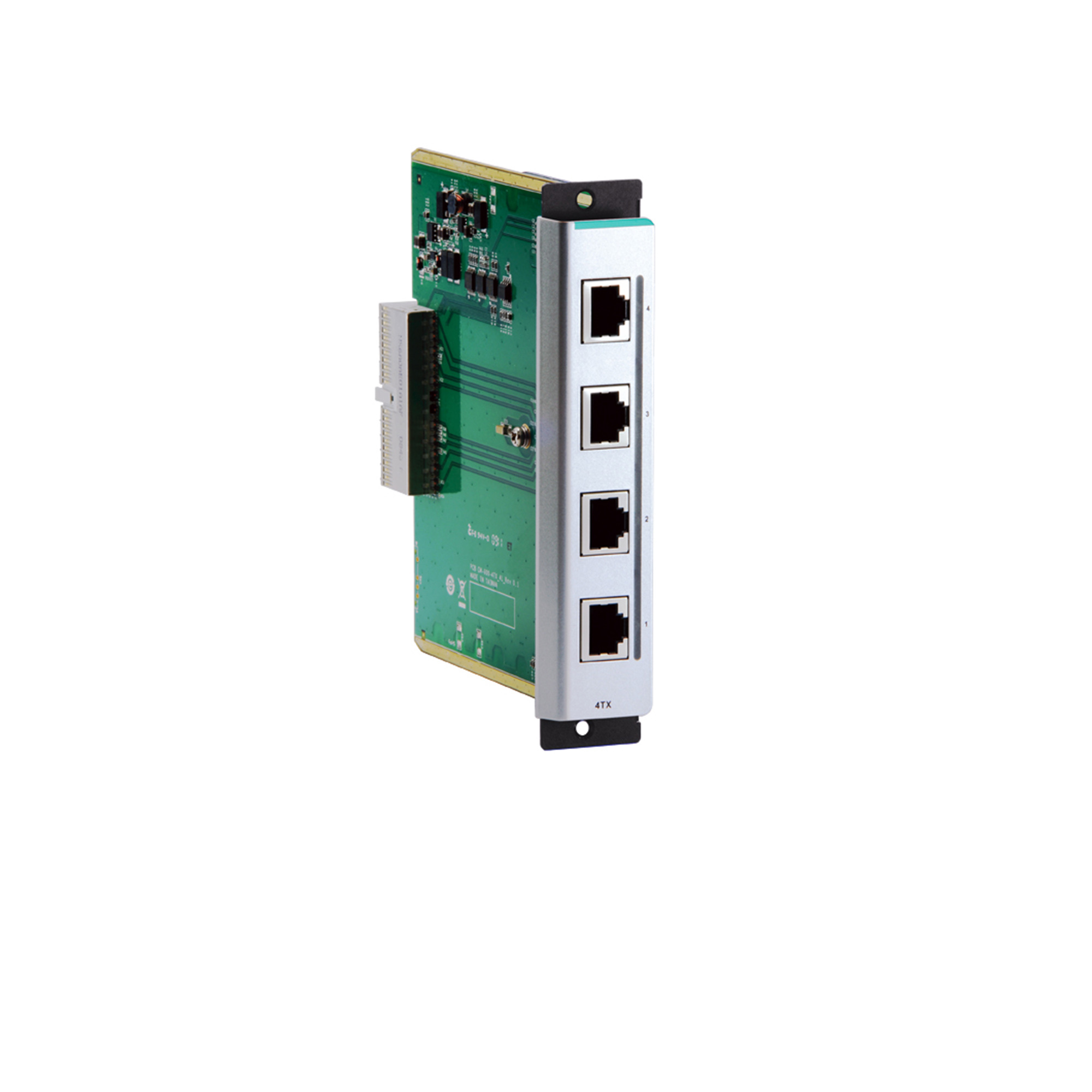

moxa-cm-600-module-series-image-2-(1).jpg | Moxa

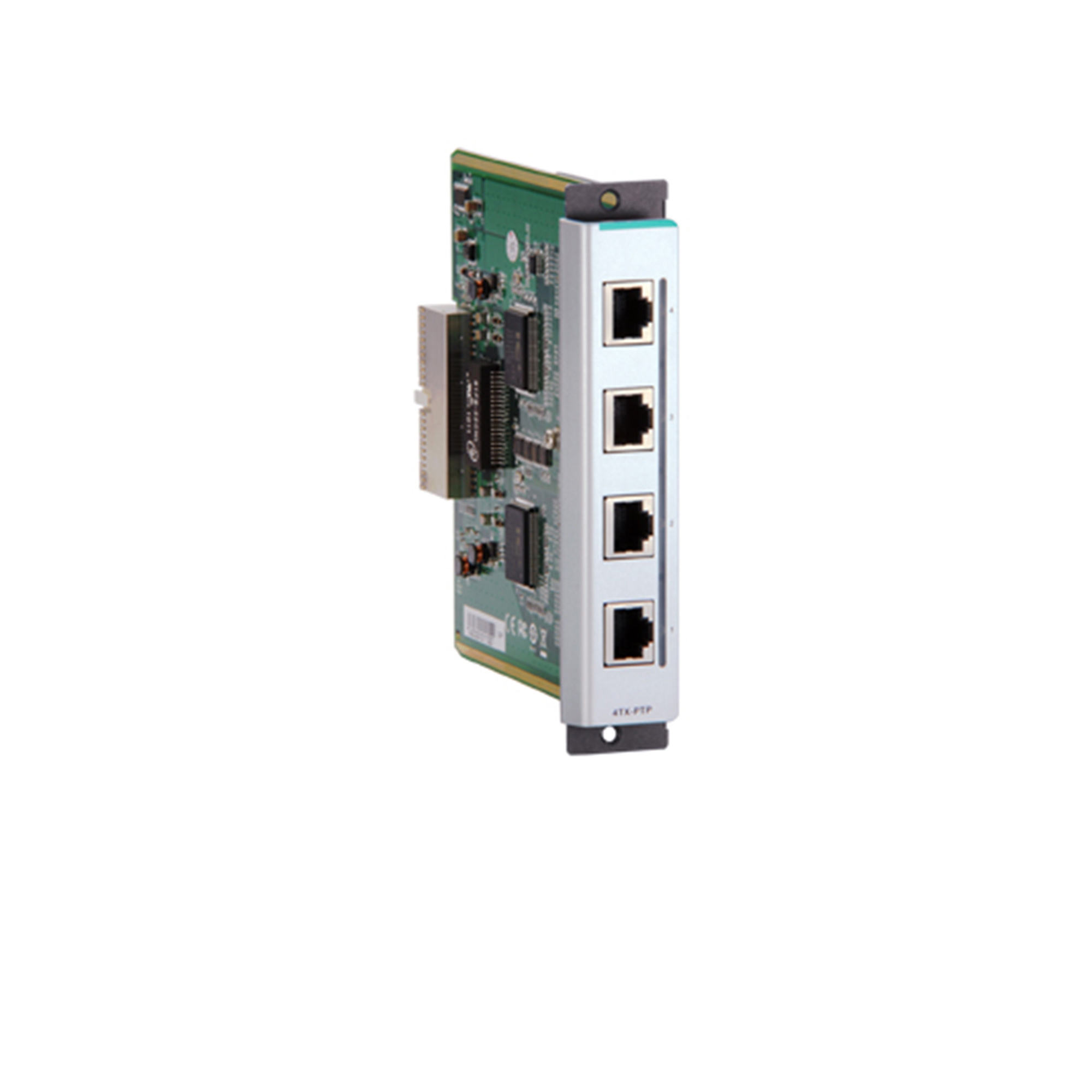

moxa-cm-600-module-series-image-3-(1).jpg | Moxa

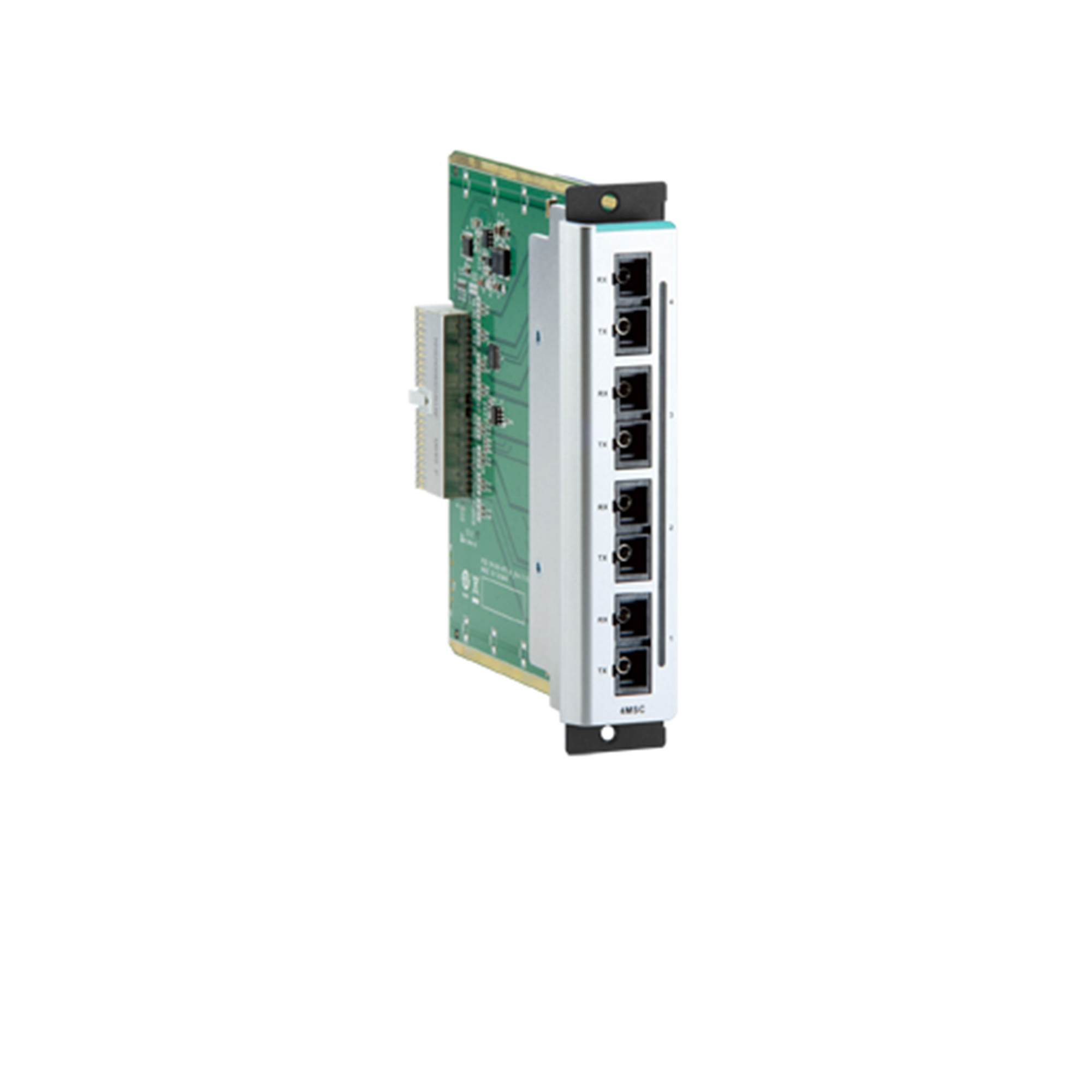

moxa-cm-600-module-series-image-4-(1).jpg | Moxa

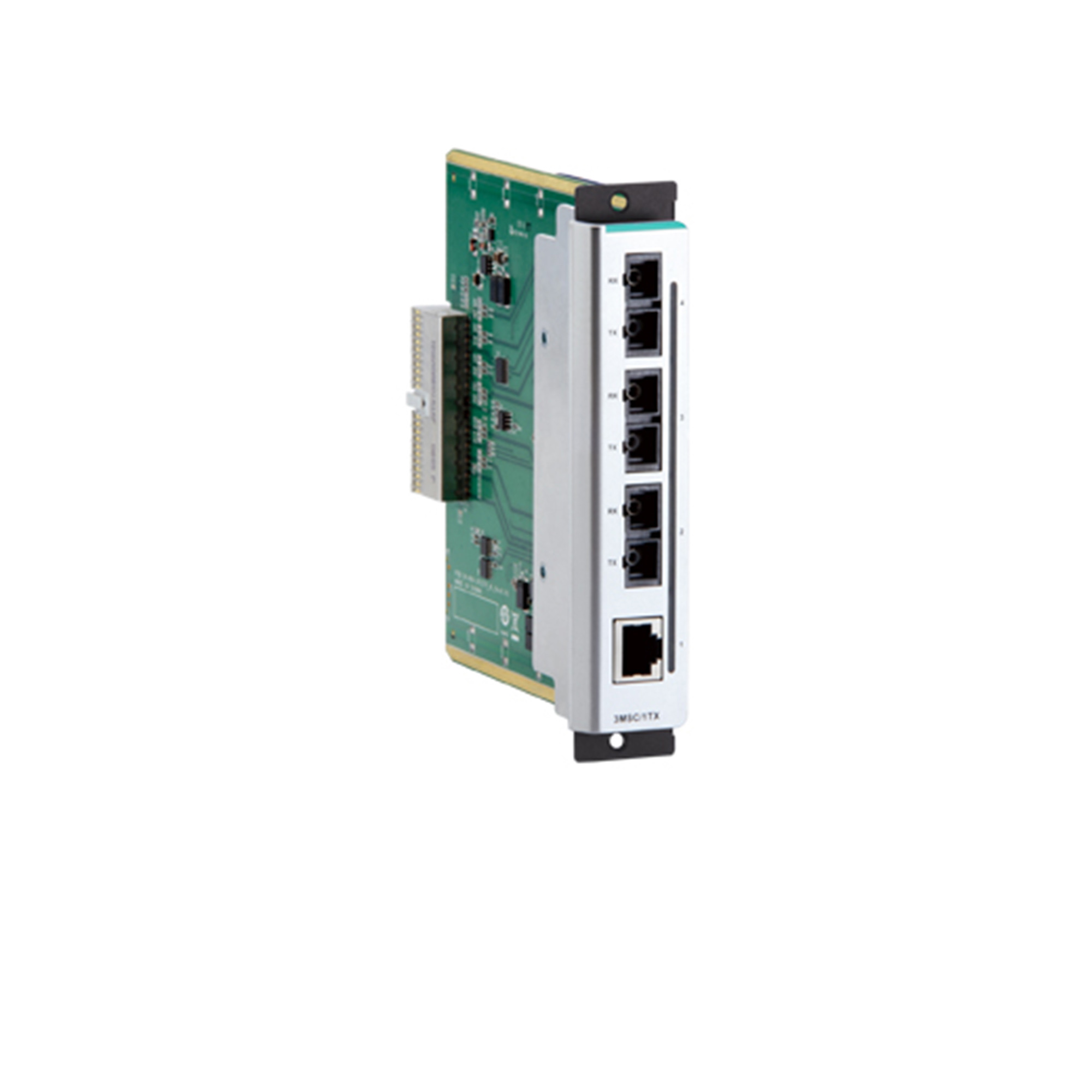

moxa-cm-600-module-series-image-5-(1).jpg | Moxa

特点和优势

  • 模块化设计,支持 4 端口电口/光纤组合
  • 可热插拔的接口模块,保障连续运行

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CM-600 模块系列专为 EDS-600 系列而设计。CM-600 系列采用紧凑的模块化设计,一个插槽可容纳 4 个端口,支持多种接口类型,其中包括 TX、MSC、SSC 和 MST。CM-600-4TX-BP 模块的每个端口均支持旁路中继功能,CM-600-4TX-PTP 模块的每个端口均支持硬件 IEEE 1588 PTPv2 协议。模块化设计使得 EDS-600 系列可满足多种应用需求。



  • 10/100BaseT(X) 端口(RJ45 接头)

    CM-600-4TX: 4
    CM-600-4TX-BP:4,带旁路功能
    CM-600-4TX-PTP:4,带基于硬件的 PTP
    CM-600-1TX 系列:1
    CM-600-2TX 系列:2

    所有型号均支持:
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口(多模 SC 接头)

    CM-600-4MSC:4
    CM-600-3MSC/1TX:3
    CM-600-2MSC/2TX:2

  • 100BaseFX 端口(多模 ST 接头)

    CM-600-4MST:4
    CM-600-3MST/1TX:3
    CM-600-2MST/2TX:2

  • 100BaseFX 端口(单模 SC 接头)

    CM-600-4SSC:4
    CM-600-3SSC/1TX:3
    CM-600-2SSC/2TX:2

  • 对时服务

    CM-600-4TX-PTP:基于硬件的 IEEE 1588v2 PTP

  • 光纤





  • 电源功耗

    CM-600-4TX:0.61 W(最大)
    CM-600-2TX 型号:1.56 W(最大)
    CM-600-1TX 型号:2 W(最大)
    CM-600-4MSC/4MST/4SSC:2.44 W(最大)
    CM-600-4TX-PTP:3.46 W(最大)
    CM-600-4TX-BP:2.38 W(最大)

  • IP 等级

    IP30

  • 尺寸

    29.7 x 144.4 x 144.8 mm(1.17 x 5.69 x 5.7 英寸)

  • 重量

    CM-600-4TX:190 g (0.42 lb)
    CM-600/1TX、CM-600/2TX 型号:230 g (0.51 lb)
    CM-600-4MSC/4MST/4SSC/4TX-BP:240 g (0.53 lb)
    CM-600-4TX-PTP:185 g (0.41 lb)

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 时间

    740,661 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
CM-600 Module 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for CM-600-2MSC2TX
112.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-2MST2TX
113.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-3MSC1TX
113.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-3MST1TX
114.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4MSC
113.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4MST
115.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4TX
115.1 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (12)

显示图片

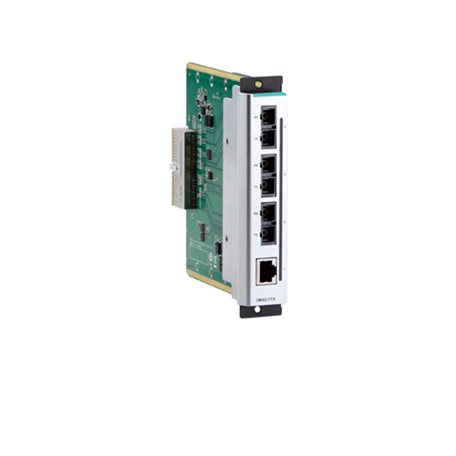

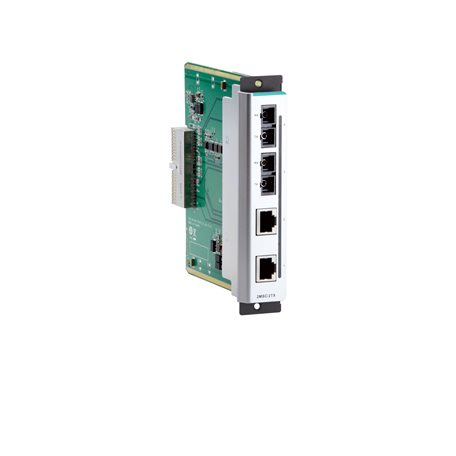

moxa-cm-600-4tx-image.jpg | MoxaCM-600-4TXmoxa-cm-600-2msc-2tx-image.jpg | MoxaCM-600-2MSC/2TXmoxa-cm-600-3msc-1tx-image.jpg | MoxaCM-600-3MSC/1TXmoxa-cm-600-4msc-image.jpg | MoxaCM-600-4MSC
10/100BaseT(X) 端口
RJ45 接头
421
100BaseFX 端口
多模 SC 接头
234
100BaseFX Ports
多模 ST 接头
---
100BaseFX 端口
单模 SC 接头
工作温度-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cm-600-2mst-2tx-image.jpg | MoxaCM-600-2MST/2TXmoxa-cm-600-3mst-1tx-image.jpg | MoxaCM-600-3MST/1TXmoxa-cm-600-4mst-image.jpg | MoxaCM-600-4MSTmoxa-cm-600-2ssc-2tx-image.jpg | MoxaCM-600-2SSC/2TX
10/100BaseT(X) 端口
RJ45 接头
212
100BaseFX 端口
多模 SC 接头
100BaseFX 端口
多模 ST 接头
234
100BaseFX 端口
单模 SC 接头
2
工作温度-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cm-600-3ssc-1tx-image.jpg | MoxaCM-600-3SSC/1TXmoxa-cm-600-4ssc-image.jpg | MoxaCM-600-4SSCmoxa-cm-600-4tx-ptp-image.jpg | MoxaCM-600-4TX-PTPmoxa-cm-600-4tx-bp-image.jpg | MoxaCM-600-4TX-BP
10/100BaseT(X) 端口
RJ45 接头
14, with hardware-based PTP4, with bypass relay
100BaseFX 端口
多模 SC 接头
100BaseFX 端口
多模 ST 接头
100BaseFX 端口
单模 SC 接头
34
工作温度-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
