EOM-104 系列

4 端口嵌入式网管型工业以太网交换机模块

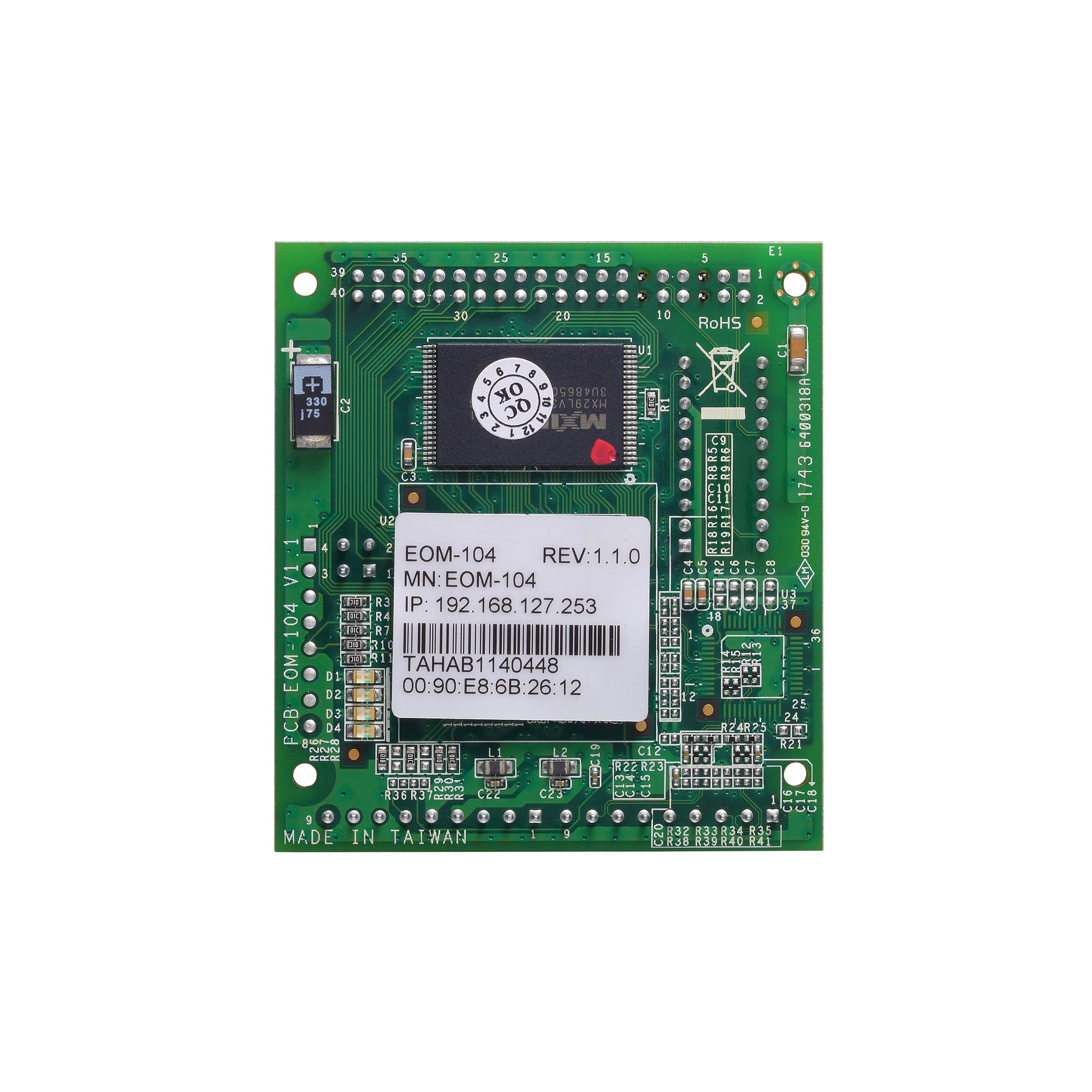

moxa-eom-104-series-image-1-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X) 和 100BaseFX 以太网接口
  • 支持 Turbo Ring 和 RSTP/STP 网络冗余
  • 通过 SNMP 和 Email 发送事件 Trap 和通知
  • 名片大小的三分之二
  • 低功耗
  • 支持 -40 至 75°C 工作温度

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EOM-104 系列专为要提高产品性能和可靠性,需要将以太网模块嵌入至产品的设备制造商而设计。EOM-104 系列为嵌入以太网交换机模块至现有产品提供了简单、经济高效的集成解决方案。

此模块支持 10/100M 以太网传输,内建 Turbo Ring 快速自愈时间 < 20 ms。EOM-104 系列还支持丰富的周边设备(例如:Turbo Ring 和 GPIO 编程引脚),是嵌入式以太网应用的理想解决方案。



  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.1p,用于服务等级
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)

  • 10/100BaseT(X) 端口

    EOM-104:4
    EOM-104-FO:2

  • 100BaseFX 端口

    EOM-104-FO:2
    EOM-104-FO 20 件:2
    EOM-104-FO 评估套件:2

  • 接头

    1 个 2 x 20 pin 接头、2 个 1 x 9 pin 接头、1 个 2 x 2 pin 接头

  • GPIO

    4 x 可编程 I/O 引脚

  • 协议

    BOOTP, DHCP Client, HTTP, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • MAC 地址表大小

    1 K

  • 数据包缓冲区大小

    512 kb

  • Console 端口

    RS-232 (TxD, RxD, DTR, DSR)

  • 输入电流

    EOM-104:0.48 A @ 3.3 VDC
    EOM-104-FO:1.1 A @ 3.3 VDC

  • 尺寸

    54 x 60 x 8.25 mm(2.13 x 2.36 x 0.32 英寸)

  • 重量

    21 g (0.046 lb)

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
Utility for EOM-104 Series (EDS Configuration Tool)
1.6 MB
管理工具 v5.3
2019年1月28日 2019年1月28日 发布说明
Firmware for EOM-104 Series (Fiber models)
925.7 KB
固件 v1.2
2010年9月9日 2010年9月9日 发布说明
Firmware for EOM-104 Series
926.8 KB
固件 v1.2
2010年9月9日 2010年9月9日 发布说明
SNMP MIB file for EOM-104 Series
48.1 KB
软件包 v1.2
2010年9月9日 2010年9月9日 发布说明
SNMP MIB file for EOM-104 Series (fiber model)
48.2 KB
软件包 v1.2
2010年9月9日 2010年9月9日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for EOM-104 Series
1.1 MB
手册 英文 v3.1 2019年7月10日 2019年7月10日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EOM-104 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EOM-104
23.9 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104-FO Evaluation Kit
69.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104/EOM-104-FO PCBA
2.7 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104 Evaluation Kit
47.4 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Manual for EOM-104 Series
2.3 MB
手册 英文 v4.0 2017年3月20日 2017年3月20日
QIG for EOM-104 Series
638.7 KB
QIG 英文 v4.0 2017年3月20日 2017年3月20日
Manual for EOM-104 Series (hardware)
589.2 KB
手册 英文 v3.0 2017年3月19日 2017年3月19日

可用型号 (6)

显示图片

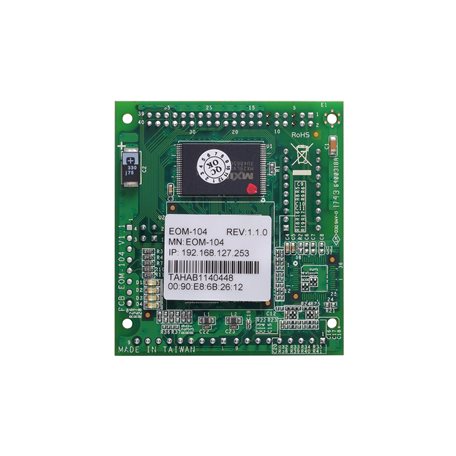

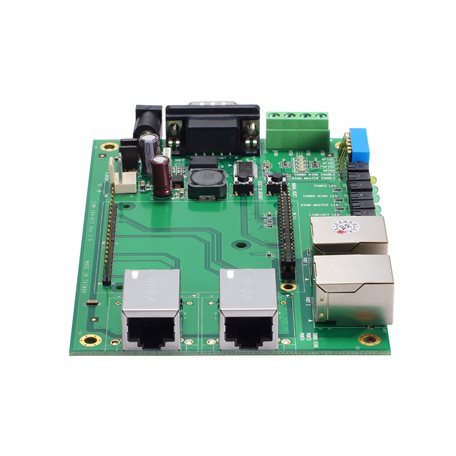

moxa-eom-104-image.jpg | MoxaEOM-104moxa-eom-104-20pcs-image.jpg | MoxaEOM-104 20PCSmoxa-eom-104-evaluation-kit-image.jpg | MoxaEOM-104 Evaluation Kitmoxa-eom-104-fo-image.jpg | MoxaEOM-104-FO
10/100BaseT(X) 端口4442
100BaseFX 端口2
每包 20 件
评估套件1
工作温度-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

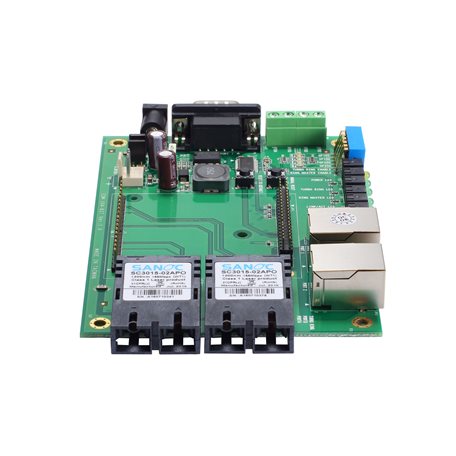

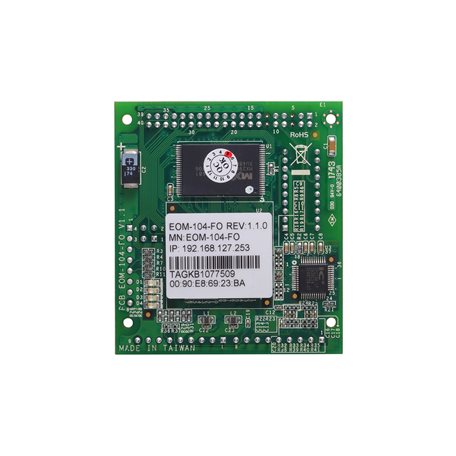

moxa-eom-104-fo-20pcs-image.jpg | MoxaEOM-104-FO 20PCSmoxa-eom-104-fo-evaluation-kit-image.jpg | MoxaEOM-104-FO Evaluation Kit
10/100BaseT(X) 端口22
100BaseFX 端口22
每包 20 件
评估套件1
工作温度-40 to 75°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹
