TN-5305 系列

EN 50155 5 端口 IP67 非网管型工业以太网交换机

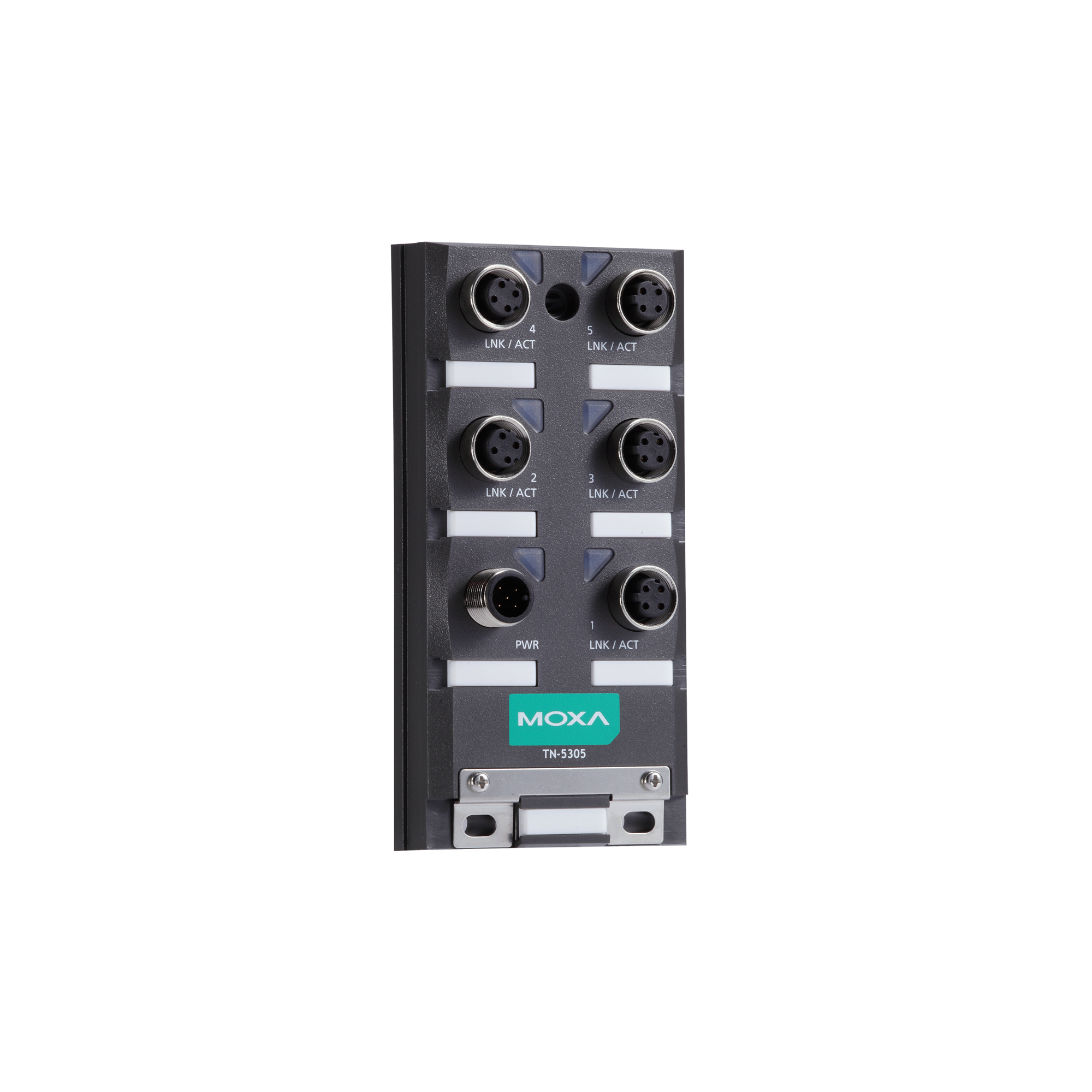

moxa-tn-5305-series-image-1-(1).jpg | Moxa

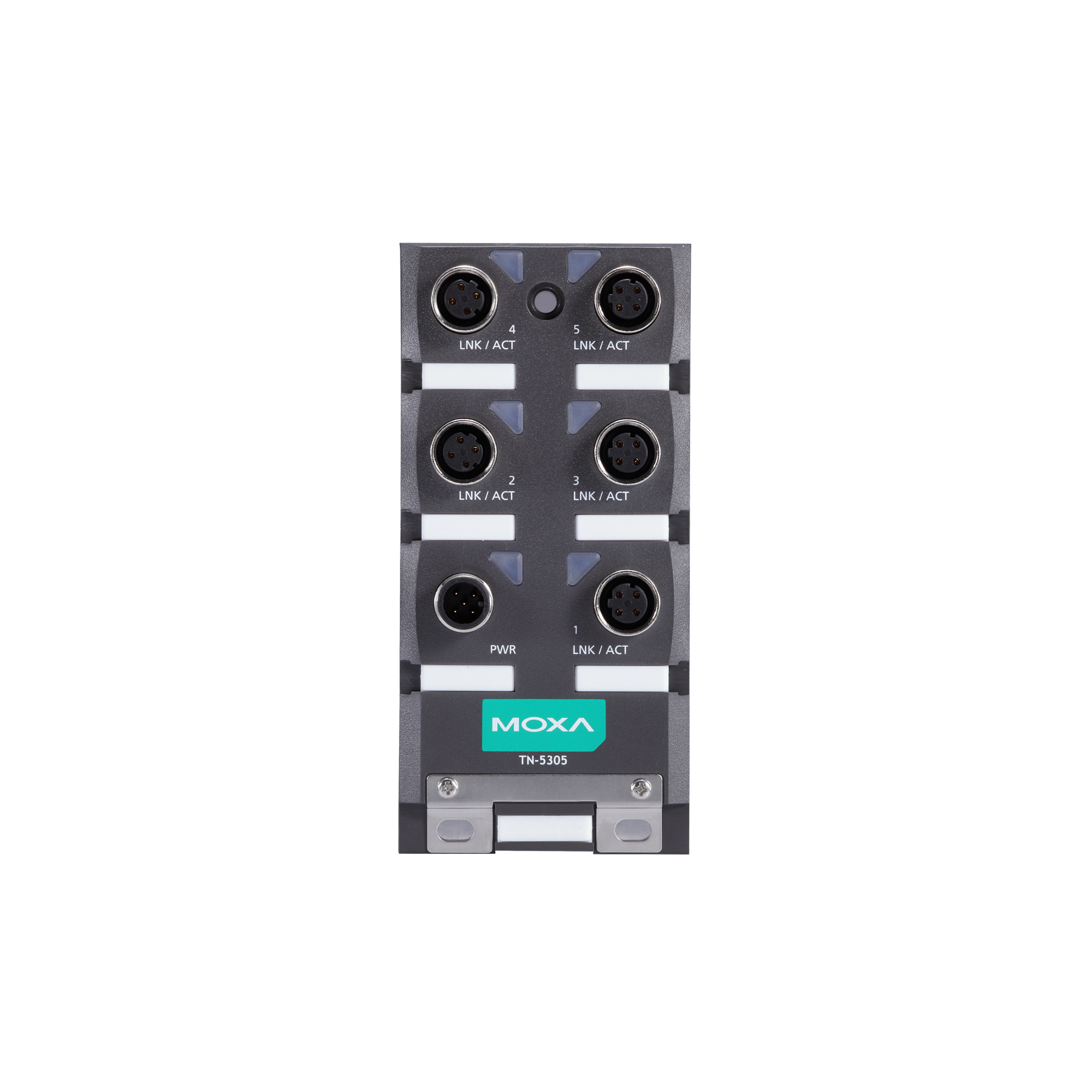

moxa-tn-5305-series-image-2-(1).jpg | Moxa

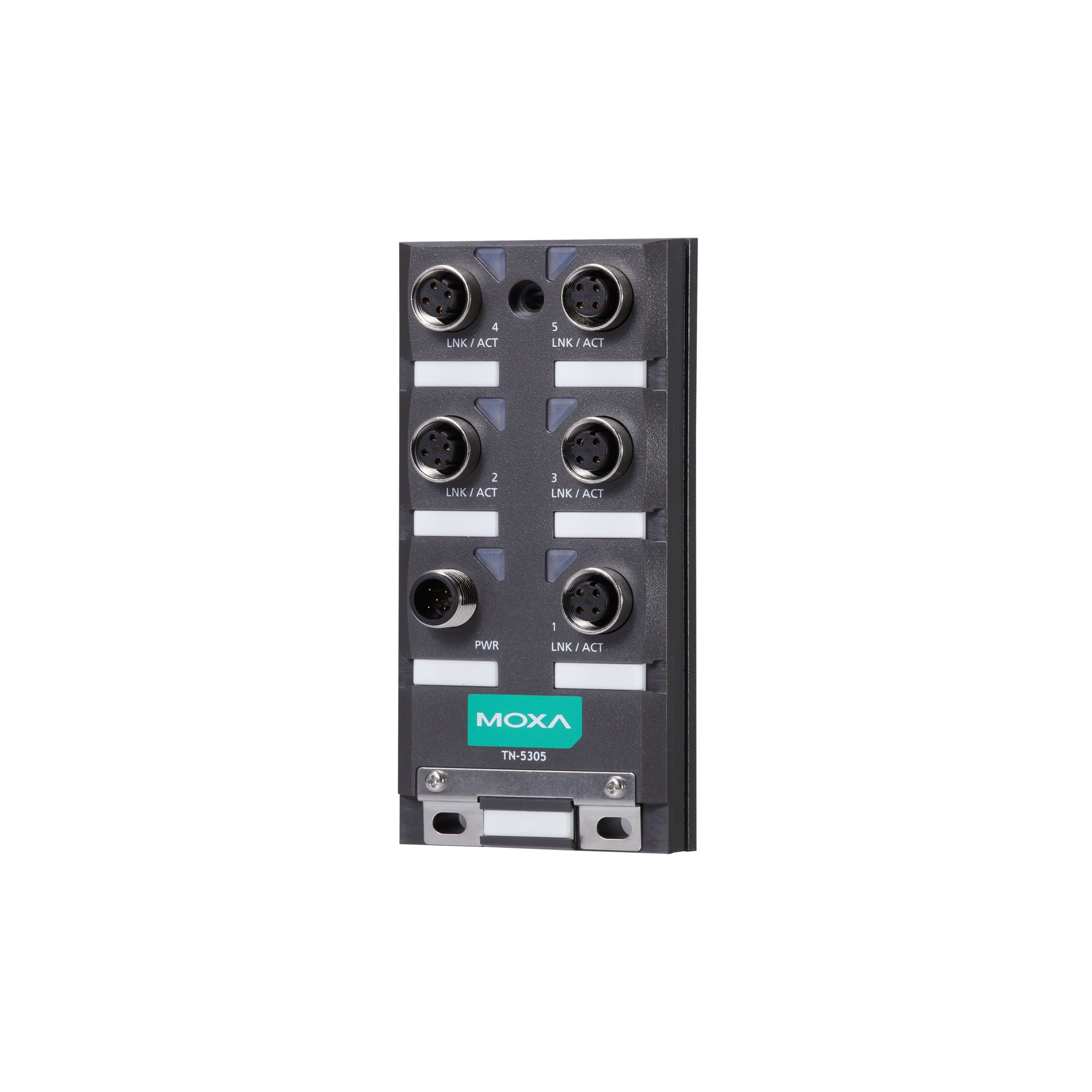

moxa-tn-5305-series-image-3-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X),4-pin M12 (D-coded),全双工/半双工模式和 MDI/MDI-X 自适应连接
  • IP67 等级外壳防护
  • 电源输入:12 至 45 VDC,18 至 30 VAC
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

TN-5305 系列 IP67 防护等级工业以太网交换机专为严苛的工业应用而设计。通过牢固的 M12 接头紧密地连接交换机,可确保网络设备稳定地运行,而不需担忧外在干扰所造成的问题,例如:交通行业常见的振动和冲击。

TN-5305 交换机不占空间的坚固设计,适合安装于任何场合,宽温(-40 至 75°C)型号也适用于极端严峻的天候。TN-5305 系列工业以太网交换机符合 EN 50155 部分规格,包括操作温度、电源输入电压、浪涌、ESD 和振动,使其适用于各种工业应用。



  • 10/100BaseT(X) 端口(M12 D-coded 4-pin 孔式接头)

    5

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制

  • 输入电流

    0.1 A @ 24 VDC,0.08 A @ 36 VDC

  • 输入电压

    18 至 30 VAC(47 至 63 Hz),24 至 36 VDC

  • 浪涌电流(最大)

    0.28 A @ 24 VDC

  • 电源输入数量

    1

  • 工作电压

    18 至 30 VAC
    12 至 45 VDC

  • 电源接头

    M12 A-coded 公头接头

  • 外壳

    塑料顶盖、金属底板

  • IP 等级

    IP67

  • 尺寸

    60 x 125 x 29.6 mm(2.36 x 4.92 x 1.09 英寸)

  • 重量

    含包装:270 g (0.56 lb)

  • 安装

    导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    TN-5305:-25 至 60°C(-13 至 140°F)
    TN-5305-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海拔

    2000 m

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1,EN 50155
    IEC 60068-2-14,EN 50155
    IEC 60068-2-2,EN 50155
    IEC 60068-2-30,EN 50155

  • 国际认证

    RCM

  • 轨道交通

    EN 50121-4,EN 50155

  • 轨道火灾防护

    EN 45545-2

  • 安全

    EN 60950-1,UL 508

  • 盐雾试验

    IEC 60068-2-11,EN 50155

  • 冲击

    IEC 60068-2-27,IEC 61373,EN 50155

  • 振动

    IEC 60068-2-64,IEC 61373,EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    3,451,678 小时

  • 标准

    Telcordia SR332

支持文件

名称 类型 语言 版本 发布日期
TN-5305 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
QIG for TN-5305 Series
1.6 MB
QIG 英文 v3.0 2016年8月19日 2016年8月19日

可用型号 (2)

显示图片
moxa-tn-5305-image.jpg | MoxaTN-5305moxa-tn-5305-t-image.jpg | MoxaTN-5305-T
PoE,10/100BaseT(X) 端口,M12 D-Coded 母头接头
10/100BaseT(X) 端口,M12 D-Coded 母头接头55
电源输入Single inputSingle input
输入电压24/36 VDC, 18 to 30 VAC24/36 VDC, 18 to 30 VAC
工作温度-25 to 60°C-40 to 75°C
