PTC-101-M12 系列

IEC 61850-3 和轨道以太网转光纤转换器

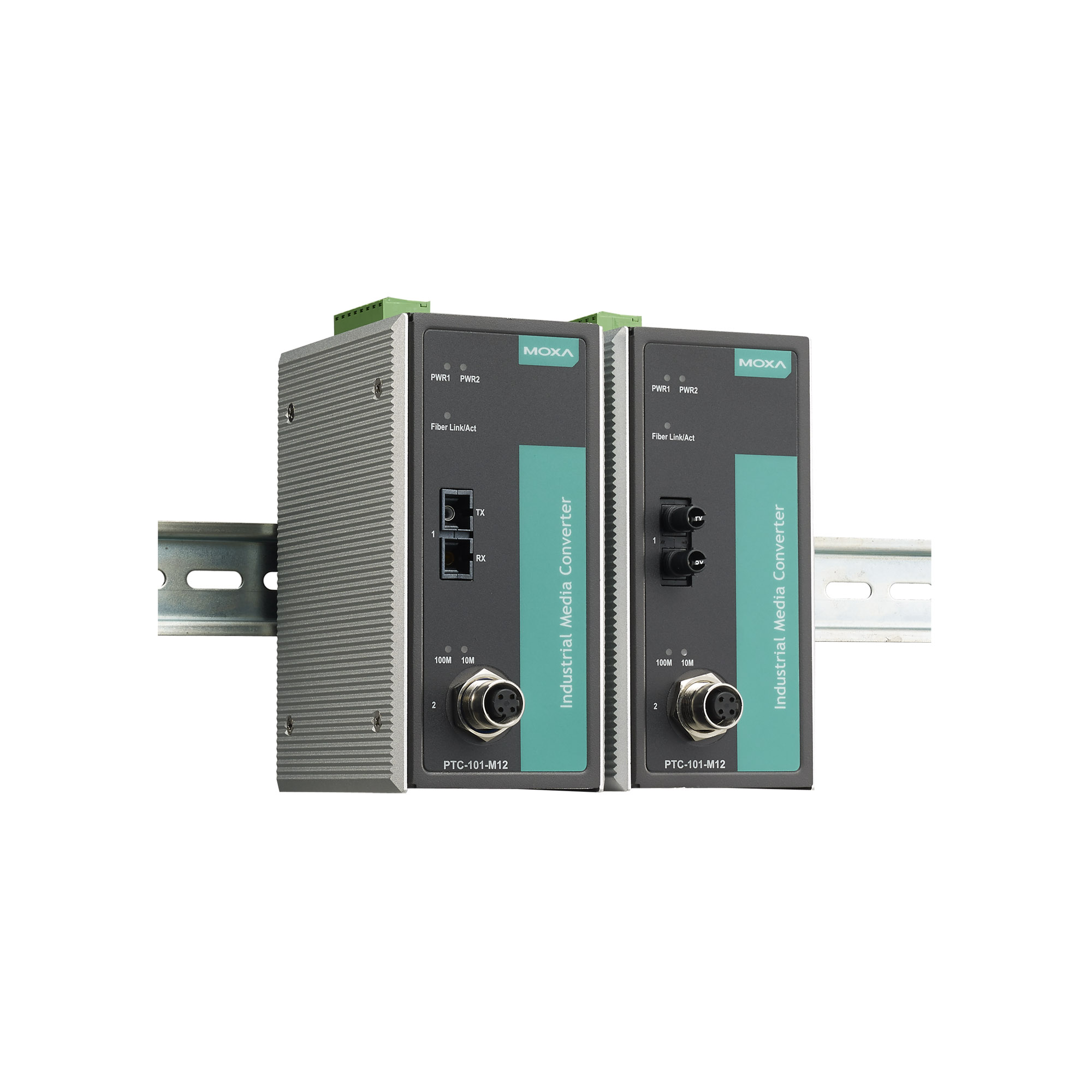

moxa-ptc-101-m12-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持 10/100BaseT(X) 速率自适应和自动 MDI/MDI-X 连接
  • 支持链路故障通知 (LFPT)
  • 电源故障时,可通过继电器输出警告(仅限 LV 型号)
  • 支持 -40 至 85°C 工作温度
  • 冗余双直流电源输入(仅限 LV 型号)
  • 集成式高可靠性电源,无需外接电源变压器
  • 符合 EN 50121-4 标准
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

PTC-101 以太网转光纤转换器可将 10/100BaseT(X) 转换为 100BaseFX。 各型号均提供 SC、ST 或 LC 接头。PTC-101 转换器无需额外接线,并且支持 IEEE 802.3 和 IEEE 802.3u/x、10/100M、全/半双工和 MDI/MDI-X 自适应,为工业以太网通信提供整体解决方案。PTC-101 符合 EN 50155 标准,包括工作温度、电源输入电压、浪涌、ESD 和振动,以及保护涂层和电源绝缘,使其适用于各种工业应用。



  • 10/100BaseT(X) 端口(M12 D-coded 4-pin 母头接头)

    1

  • 100BaseFX 端口(单模 SC 接头)

    PTC-101-M12-S-SC 系列: 1

  • 100BaseFX 端口(单模 ST 接头)

    PTC-101-M12-S-ST 系列:1

  • 电磁隔离保护

    1.5 kV(内置)

  • 光纤



  • 光纤





  • 输入电流

    170 mA @ 20 VDC

  • 输入电压

    20 至 72 VDC

  • 过载电流保护

    支持

  • 电源功耗

    170 mA @ 20 VDC

  • 外壳

    金属

  • 尺寸

    152.15 x 126.46 x 66.65 mm(5.99 x 4.86 x 2.62 英寸)

  • 重量

    含包装:875 g (1.92 lb)
    产品净重:690 g (1.52 lb)

  • 安装

    导轨式安装

  • 保护

    -CT 型号:PCB 保护涂层

  • 工作温度

    -40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:4 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    1,211,613 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
QIG for PTC-101-M12 Series
2.4 MB
QIG 英文 v4.1 2021年5月6日 2021年5月6日
PTC-101-M12 系列产品资料表
1.9 MB
产品资料表 中文 v1.1 2019年6月12日 2019年6月12日
2D CAD for PTC-101-SC-M12
784.2 KB
2D CAD 英文 2014年11月25日 2014年11月25日
2D CAD for PTC-101-ST-M12
916.0 KB
2D CAD 英文 2014年11月25日 2014年11月25日
2D CAD for PTC-101-M12 TOP
786.7 KB
2D CAD 英文 2014年11月25日 2014年11月25日

可用型号 (4)

显示图片
moxa-ptc-101-m12-s-sc-lv-t-image.jpg | MoxaPTC-101-M12-S-SC-LV-Tmoxa-ptc-101-m12-s-st-lv-t-image.jpg | MoxaPTC-101-M12-S-ST-LV-Tmoxa-ptc-101-m12-s-sc-lv-ct-t-image.jpg | MoxaPTC-101-M12-S-SC-LV-CT-Tmoxa-ptc-101-m12-s-st-lv-ct-t-image.jpg | MoxaPTC-101-M12-S-ST-LV-CT-T
光纤模块类型Single-mode SCSingle-mode STSingle-mode SCSingle-mode ST
