IMC-21GA 系列

工业级千兆以太网转光纤转换器

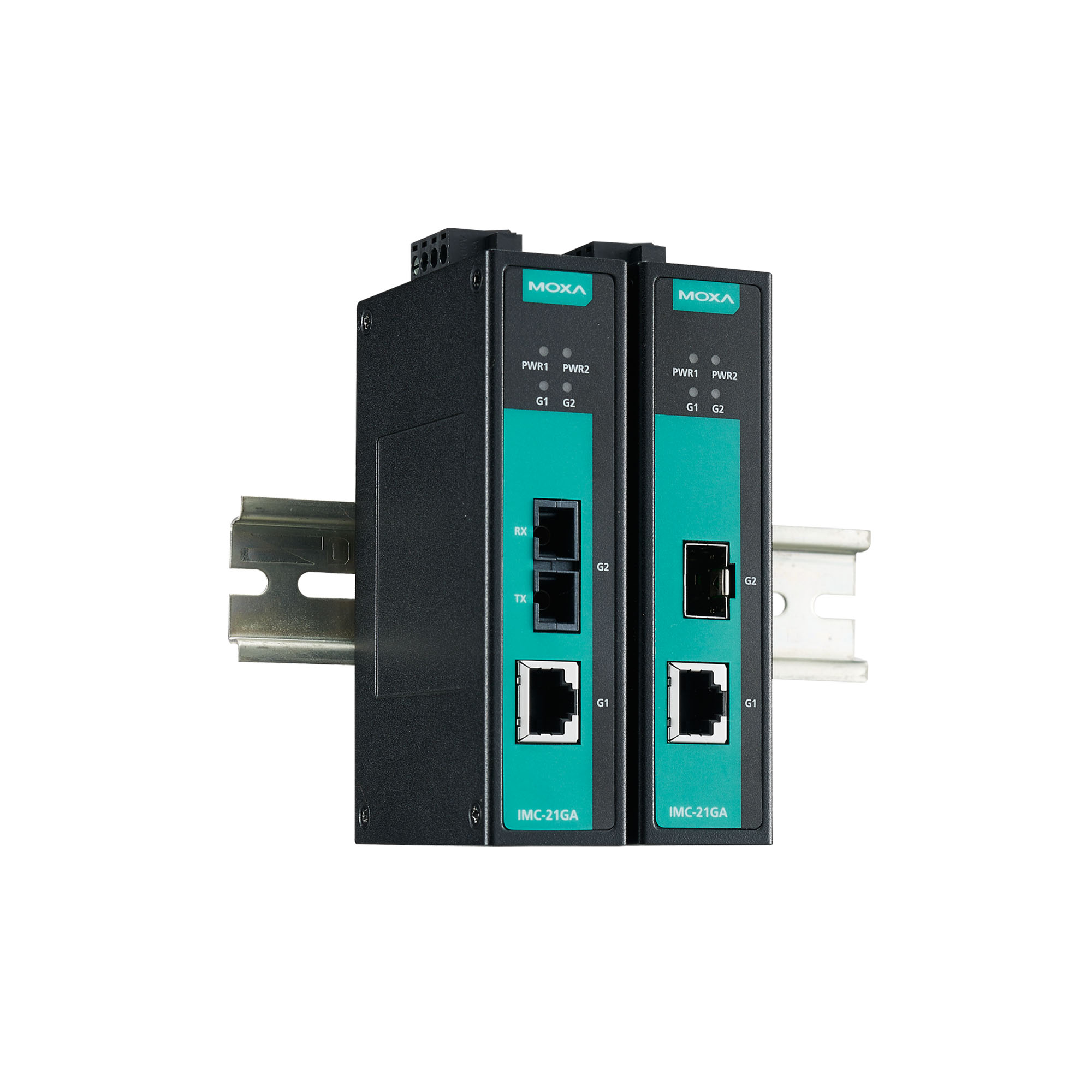

moxa-imc-21ga-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持带 SC 接头或 SFP 插槽的 1000Base-SX/LX
  • 支持链路故障通知 (LFPT)
  • 10K 巨型帧
  • 冗余电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 支持高能效以太网 (IEEE 802.3az)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

IMC-21GA 是一款工业级千兆光电转换器,专为恶劣工业环境而设计,支持可靠且稳定的 10/100/1000BaseT(X) 转 100/1000BaseSX/LX 或可选的 100/1000Base SFP 模块光电转换。IMC-21GA 支持 IEEE 802.3az(高能效以太网)和 10K 巨型帧,可节能并提高传输效能。所有 IMC-21GA 转换器都通过了 100% 烧机测试,支持 0 至 60°C 温度和 -40 至 75°C 宽温工作。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    1

  • 100/1000BaseSFP 端口

    IMC-21GA 型号: 1

  • 1000BaseSX 端口(多模 SC 接头)

    IMC-21GA-SX-SC 型号:1

  • 1000BaseLX 端口(单模 SC 接头)

    IMC-21GA-LX-SC 型号:1

  • 电磁隔离保护

    1.5 kV(内置)

  • 光纤



  • 光纤





  • 输入电流

    285 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 过载电流保护

    支持

  • 电源接头

    接线端子

  • 电源功耗

    285 mA @ 12 VDC

  • 外壳

    金属

  • 尺寸

    30 x 125 x 79 mm(1.19 x 4.92 x 3.11 英寸)

  • 重量

    170 g (0.37 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:1 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    2,762,058 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
QIG for IMC-21GA Series
1.7 MB
QIG 英文 v4.2 2023年7月18日 2023年7月18日
IMC-21GA 系列产品资料表
1.8 MB
产品资料表 中文 v1.3 2019年9月23日 2019年9月23日
2D CAD for IMC-21GA-SX-SC
173.7 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21GA
194.4 KB
2D CAD 英文 2016年5月17日 2016年5月17日

可用型号 (6)

显示图片

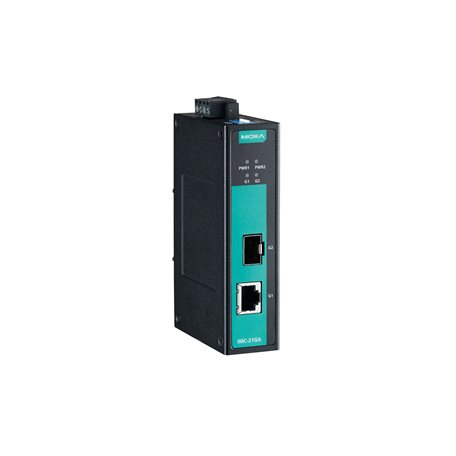

moxa-imc-21ga-image.jpg | MoxaIMC-21GAmoxa-imc-21ga-t-image.jpg | MoxaIMC-21GA-Tmoxa-imc-21ga-sx-sc-image.jpg | MoxaIMC-21GA-SX-SCmoxa-imc-21ga-sx-sc-t-image.jpg | MoxaIMC-21GA-SX-SC-T
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
光纤模块类型SFPSFPMulti-mode SCMulti-mode SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-imc-21ga-lx-sc-image.jpg | MoxaIMC-21GA-LX-SCIMC-21GA-LX-SC-T
工作温度-10 to 60°C-40 to 75°C
光纤模块类型Single-mode SCSingle-mode SC
添加到报价查看收藏夹添加到报价查看收藏夹
