IMC-21A 系列

工业级 10/100BaseT(X) 转 100BaseFX 光电转换器

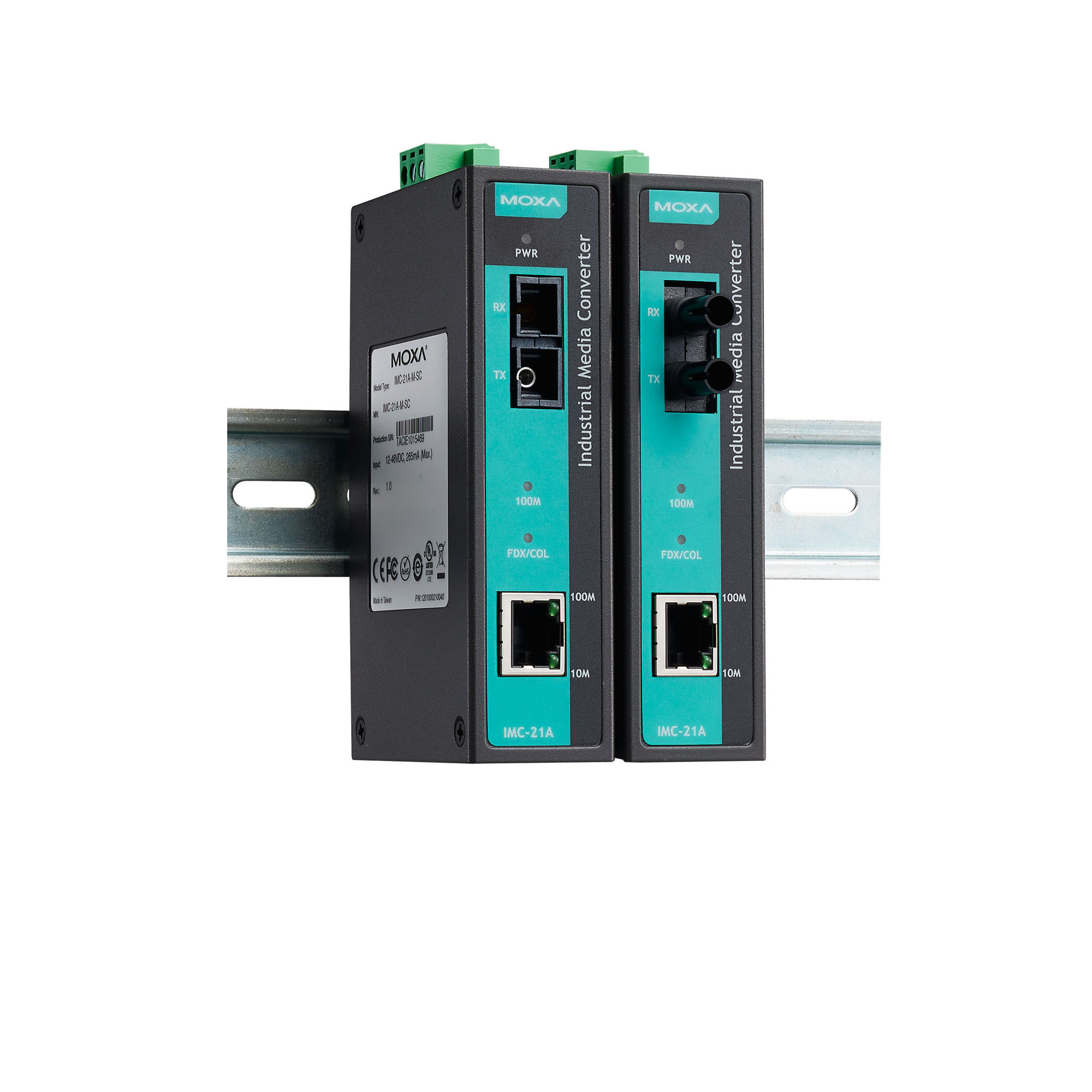

moxa-imc-21a-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持多模或单模,带 SC 或 ST 光纤接头
  • 支持链路故障通知 (LFPT)
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 可通过 DIP 开关来选择 FDX/HDX/10/100/自动/强制

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

IMC-21A 是一款入门级工业 10/100BaseT(X) 转 100BaseFX 转换器,专为恶劣工业环境下的可靠和稳定运行而设计。这款转换器可在 -40 至 75°C 温度下可靠运行。坚固的外壳设计保障您的以太网设备可承受严苛工业环境的考验。IMC-21A 转换器可轻松安装于导轨或配电箱中。



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 100BaseFX 端口(多模 SC 接头)

    IMC-21A-M-SC 系列: 1

  • 100BaseFX 端口(多模 ST 接头)

    IMC-21A-M-ST 系列:1

  • 100BaseFX 端口(单模 SC 接头)

    IMC-21A-S-SC 系列:1

  • 电磁隔离保护

    1.5 kV(内置)

  • 光纤



  •





  • 输入电流

    265 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 过载电流保护

    支持

  • 电源接头

    接线端子

  • 电源功耗

    265 mA @ 12 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    30 x 125 x 79 mm(1.19 x 4.92 x 3.11 英寸)

  • 重量

    170 g (0.37 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:1 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    353,000 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
QIG for IMC-21A Series
1.1 MB
QIG 英文 v5.2 2021年5月21日 2021年5月21日
IMC-21A 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年6月17日 2019年6月17日
2D CAD for IMC-21A-M-SC TOP
43.3 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21A-M-ST TOP
43.4 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21A PCBA
53.4 KB
2D CAD 英文 2016年5月17日 2016年5月17日

可用型号 (6)

显示图片

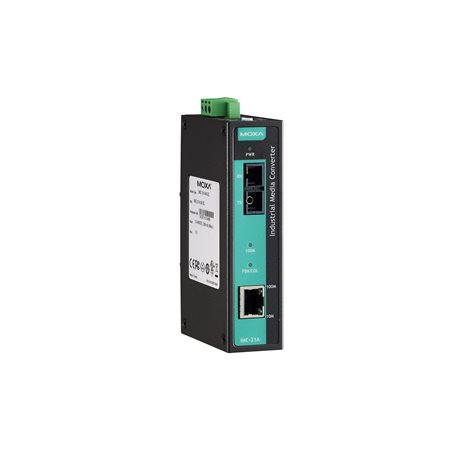

moxa-imc-21a-m-sc-image.jpg | MoxaIMC-21A-M-SCmoxa-imc-21a-m-st-image.jpg | MoxaIMC-21A-M-STmoxa-imc-21a-s-sc-image.jpg | MoxaIMC-21A-S-SCmoxa-imc-21a-m-sc-t-image.jpg | MoxaIMC-21A-M-SC-T
工作温度-10 to 60°C-10 to 60°C-10 to 60°C-40 to 75°C
光纤模块类型Multi-mode SCMulti-mode STSingle-mode SCMulti-mode SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

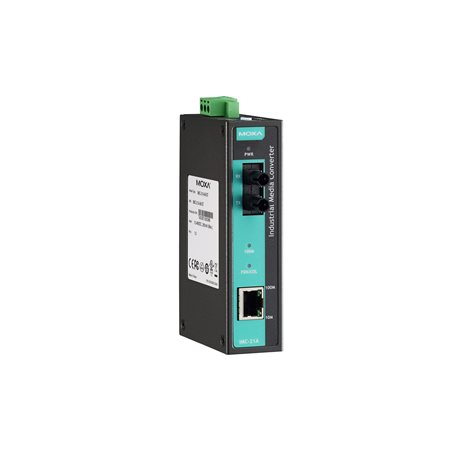

moxa-imc-21a-m-st-t-image.jpg | MoxaIMC-21A-M-ST-Tmoxa-imc-21a-s-sc-t-image.jpg | MoxaIMC-21A-S-SC-T
工作温度-40 to 75°C-40 to 75°C
光纤模块类型Multi-mode STSingle-mode SC
添加到报价查看收藏夹添加到报价查看收藏夹
