IMC-21 系列

入门级工业 10/100BaseT(X) 转 100BaseFX 光电转换器

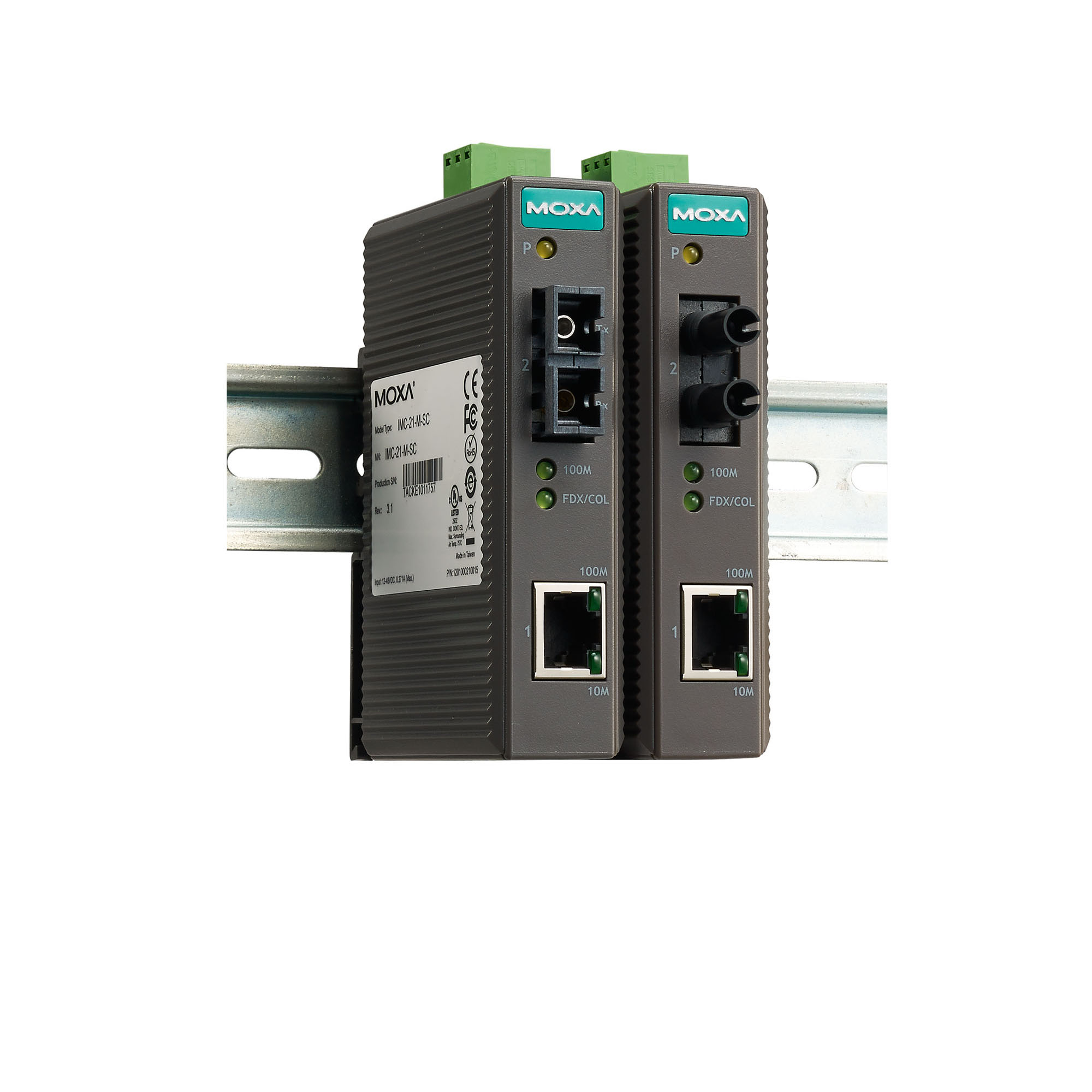

moxa-imc-21-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持多模或单模,带 SC 或 ST 光纤接头
  • 支持链路故障通知 (LFPT)
  • 可通过 DIP 开关来选择 FDX/HDX/10/100/自动/强制

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

IMC-21 是一款入门级工业 10/100BaseT(X) 转 100BaseFX 光电转换器,专为恶劣工业环境下的可靠和稳定运行而设计。这款转换器提供了高效经济的解决方案,支持 12 或 48 VDC 电源输入,并可在 -10 至 60°C 温度下可靠运行。其坚固的外壳设计保障您的以太网设备可承受严苛工业环境的考验。IMC-21 转换器可轻松安装于导轨或配电箱中。



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 100BaseFX 端口(多模 SC 接头)

    IMC-21-M-SC: 1

  • 100BaseFX 端口(多模 ST 接头)

    IMC-21-M-ST:1

  • 100BaseFX 端口(单模 SC 接头)

    IMC-21-S-SC:1

  • 电磁隔离保护

    1.5 kV(内置)

  • 光纤



  •





  • 输入电流

    300 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 过载电流保护

    支持

  • 电源功耗

    300 mA @ 12 VDC

  • 外壳

    塑料

  • IP 等级

    IP30

  • 尺寸

    25 x 109 x 97 mm(0.98 x 4.29 x 3.82 英寸)

  • 重量

    125 g (0.27 lb)

  • 安装

    导轨式安装

  • 工作温度

    -10 至 60°C(14 至 140°F)

  • 存储温度(含包装)

    -40 至 70°C(-40 至 158°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    353,000 小时

  • 标准

    MIL-HDBK-217F

支持文件

名称 类型 语言 版本 发布日期
QIG for IMC-21 Series
2.1 MB
QIG 英文 v5.0 2021年5月4日 2021年5月4日
IMC-21 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for IMC-21 10M
283.9 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21 10/100M
492.8 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21-SC TOP
480.6 KB
2D CAD 英文 2016年5月17日 2016年5月17日
2D CAD for IMC-21 PCBA
262.9 KB
2D CAD 英文 2016年5月17日 2016年5月17日

可用型号 (3)

显示图片

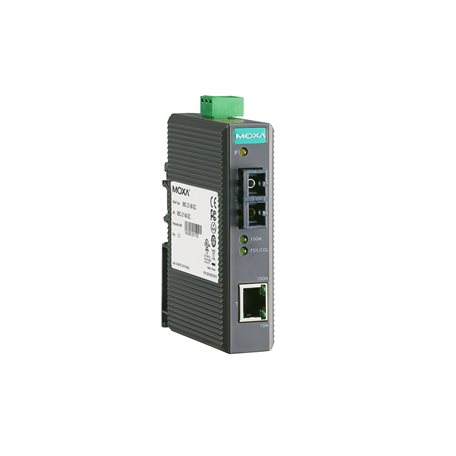

moxa-imc-21-m-sc-image.jpg | MoxaIMC-21-M-SCmoxa-imc-21-m-st-image.jpg | MoxaIMC-21-M-STmoxa-imc-21-s-sc-image.jpg | MoxaIMC-21-S-SC
光纤模块类型Multi-mode SCMulti-mode STSingle-mode SC
