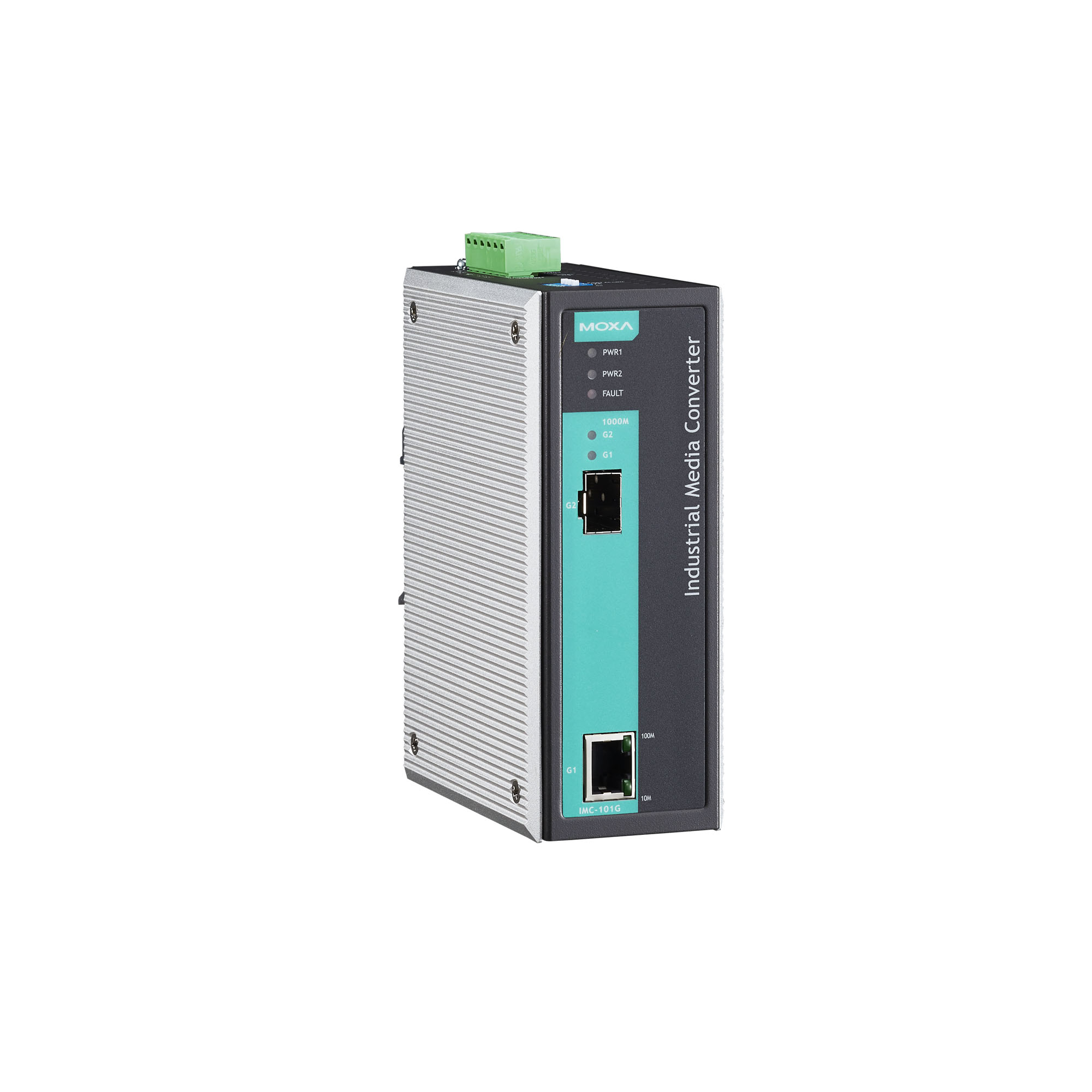

IMC-101G 系列

工业级千兆以太网转光纤转换器

moxa-imc-101g-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持 10/100/1000BaseT(X) 和 1000BaseSFP 插槽
  • 支持链路故障通知 (LFPT)
  • 电源故障和端口中断时,可通过继电器输出警告
  • 冗余双电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 20 多种选件可选 有关详细信息,请参阅 SFP-1G 系列产品资料表。

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

IMC-101G 是一款工业级千兆光电模块化转换器,专为恶劣工业环境而设计,支持可靠且稳定的 10/100/1000BaseT(X) 转 1000BaseSX/LX/LHX/ZX 光电转换。IMC-101G 的工业设计确保您的工业自动化应用持续运行,且每台 IMC-101G 皆配备继电器输出警告,可防止电源故障和通信丢失。IMC-101G 转换器都通过了 100% 烧机测试,支持 0 至 60°C 温度和 -40 至 75°C 宽温工作。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    1

  • 1000 Mbps 光纤(SFP 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 输入电流

    220 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 过载电流保护

    支持

  • 电源接头

    接线端子

  • 电源功耗

    220 mA @ 12 VDC

  • 外壳

    金属

  • 尺寸

    53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸)

  • 重量

    630 g (1.39 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号: 0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    500,540 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for IMC-101G Series
2.5 MB
QIG 英文 v7.0 2021年5月4日 2021年5月4日
IMC-101G 系列产品资料表
2.0 MB
产品资料表 中文 v1.3 2020年2月3日 2020年2月3日
2D CAD for IMC-101G
204.2 KB
2D CAD 英文 2014年5月14日 2014年5月14日
