CSM-200 系列

10/100BaseT(X) 转 100BaseFX 插片式模块,适用于 NRack System™

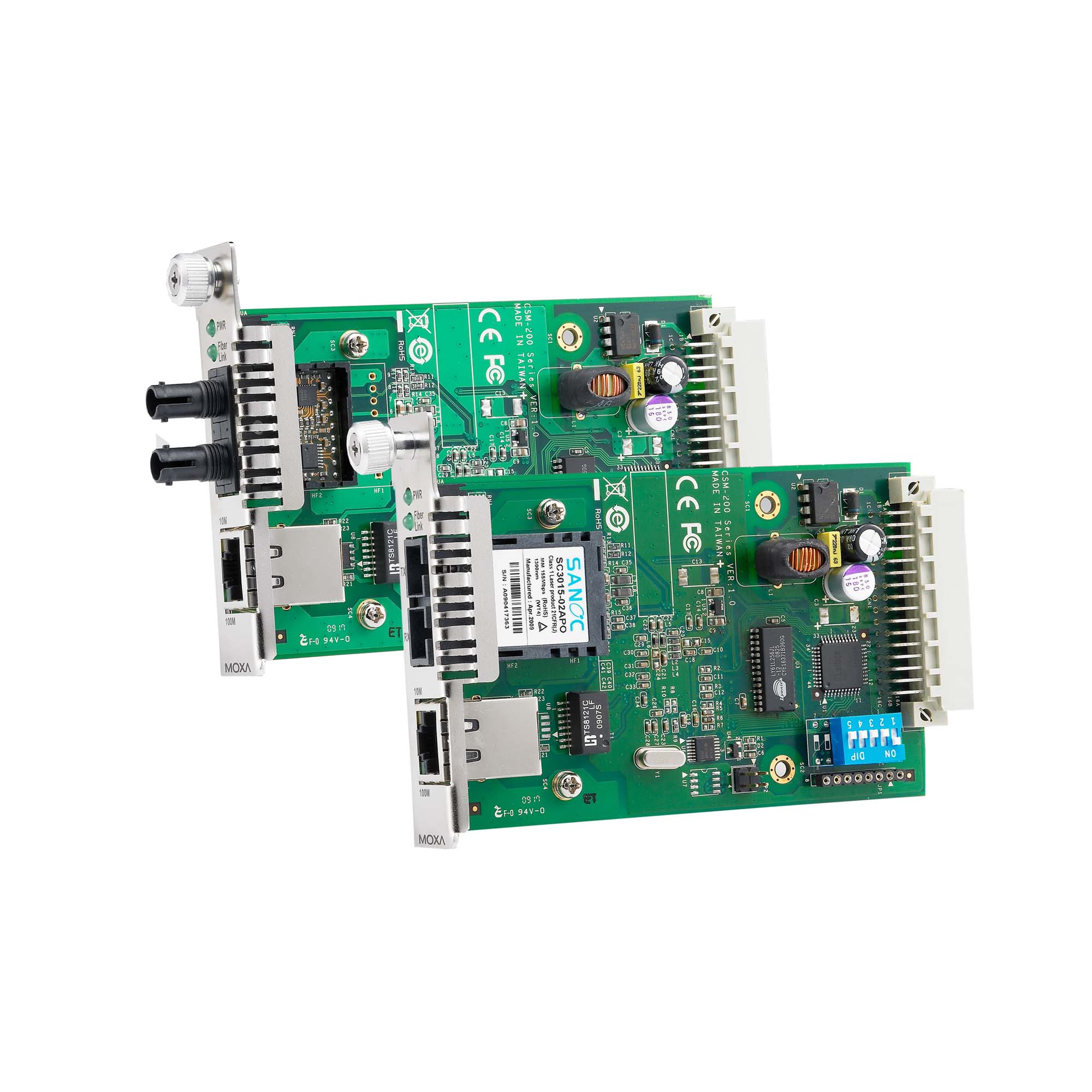

moxa-csm-200-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持 LFP(链路故障通知)和 FEF(远端故障)
  • 支持两种不同的操作模式:存储转发和直接转发
  • 支持速率自适应
  • 即插即用
  • 可热插拔

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CSM-200 插片式以太网转光纤转换器专为 NRack System™ 而设计。此模块提供 10/100BaseT(X) 转 100BaseFX(SC/ST 接头)的转换,可安装在任何 NRack System™ 机架中。



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 100BaseFX 端口(多模 ST 接头)

    CSM-200-1213: 多模 ST 接头

  • 100BaseFX 端口(多模 SC 接头)

    CSM-200-1214:多模 SC 接头

  • 100BaseFX 端口(单模 SC 接头)

    CSM-200-1218:单模 SC 接头

  • 电磁隔离保护

    1.5 kV(内置)

  • 标准

    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX

  • 光纤



  • 光纤





  • 输入电流

    180 mA @ 12 VDC

  • 输入电压

    12 VDC

  • 过载电流保护

    支持

  • 电源功耗

    180 mA @ 12 VDC

  • 尺寸

    86.8 x 124.3 x 21 mm(3.42 x 4.89 x 0.83 英寸)

  • 重量

    含包装:
    CSM-200-1213:170 g (0.37 lb)
    CSM-200-1214/1218:180 g (0.40 lb)

    产品净重:
    CSM-200-1213:115 g (0.25 lb)
    CSM-200-1214/1218:125 g (0.28 lb)

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    1,454,560 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for CSM-200 Series
1.3 MB
QIG 英文 v2.1 2021年8月13日 2021年8月13日
CSM-200 系列产品资料表
1.9 MB
产品资料表 中文 v1.1 2020年2月20日 2020年2月20日
2D CAD for CSM-200
122.8 KB
2D CAD 英文 2016年5月17日 2016年5月17日

可用型号 (3)

显示图片

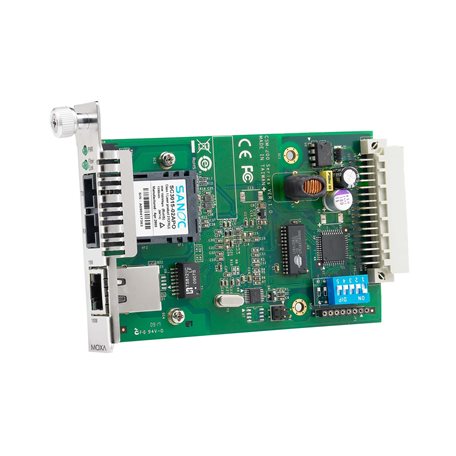

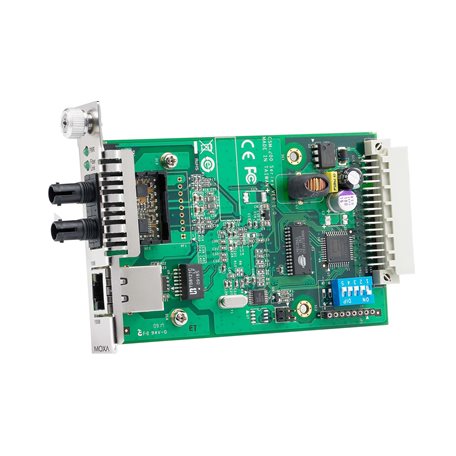

moxa-csm-200-1213-image.jpg | MoxaCSM-200-1213moxa-csm-200-1214-image.jpg | MoxaCSM-200-1214moxa-csm-200-1218-image.jpg | MoxaCSM-200-1218
光纤模块类型Multi-mode STMulti-mode SCSingle-mode SC
