CCG-1500 系列

工业专用 5G 蜂窝网关

moxa-ccg-1500-series-image-(1).jpg | Moxa
moxa-ccg-1500-series-image-1-(1).jpg | Moxa
moxa-ccg-1500-series-image-2-(1).jpg | Moxa

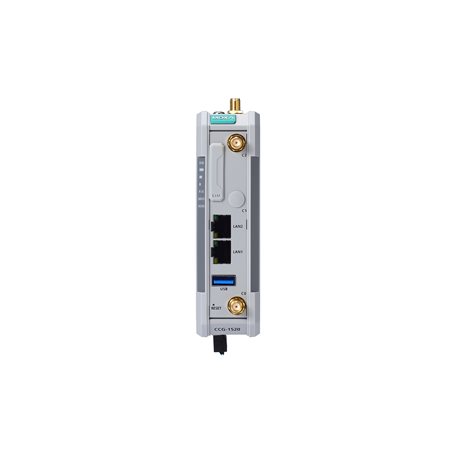

moxa-ccg-1500-series-image-3-(1).jpg | Moxa
moxa-ccg-1500-series-image-4-(1).jpg | Moxa
moxa-ccg-1500-series-image-5-(1).jpg | Moxa
moxa-ccg-1500-series-image-6-(1).jpg | Moxa

特点和优势

  • Qualcomm® Snapdragon™ X55
  • 具有工业级 FCC/UL/NCC/JET/Telec 认证的 5G 蜂窝网关
  • 双 SIM 卡插槽
  • 2 个自适应 10/100/1000 Mbps 以太网端口
  • 1 个 RS-232/422/485 串口
  • LED 易于安装和维护
  • -40 至 70°C 宽温设计

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

CCG-1500 系列设计为蜂窝网关和协议转换器。该蜂窝网关包括 5G 到以太网和 5G 到串行端口，可用于公共和专用网络。协议转换器主要用于Modbus TCP/RTU 转换。 5G 接口可以使用 Modbus TCP，而串行接口可以处理 Modbus RTU。

CCG-1500 基于 Qualcomm® Snapdragon™ X55 Cortex-A7 处理器构建，该处理器针对媒体转换场景进行了优化，并且广泛适用于各种工业解决方案。这款微型嵌入式转换器具有灵活的接口选项，是用于现场数据处理的可靠且安全的网关，也是用于大规模部署的有用通信平台。

支持宽温 5G 的型号可用于扩展温度应用。所有单元均在测试室中经过全面测试，保证支持 5G 的计算平台适用于宽温应用。



外观

CCG-1510 前视图

CCG-1520 前视图

CCG-1510 后视图

CCG-1520 后视图

俯视图

CCG-1510 俯视图

CCG-1520 俯视图



  • 以太网端口

    自动感应 10/100/1000 Mbps 端口（RJ45 连接器）x 2

  • 串口

    RS-232/422/485 端口 x 1（5 针接线端子）

  • 蜂窝天线连接器（带 GPS）

    CCG-1510 型号：SMA x 6
    CCG-1520 型号：SMA x 4

  • SIM 格式

    Nano

  • SIM 数量

    2

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    2

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3u，用于 100BaseT(X)

  • 电磁隔离保护

    1.5 kV（内置）

  • Console 端口

    1 x 4-pin 接头转 DB9 console 端口

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 波特率

    9600 至 115200 bps

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 蜂窝标准

    5G R15

  • 支持频段

    CCG-1510-TW-T:
    NR: N1 / N3 / N28 / N41 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1510-US-T:
    NR: N48

    CCG-1510-T:
    NR: N1 / N3 / N28 / N41 / N48 / N77 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1520-T:
    NR: N79

  • 系统

    电源 x 1
    SIM 卡指示灯 x 1
    5G / LTE 指示灯 x 1

  • 无线信号强度

    蜂窝网络 x 3

  • 输入电压

    9 至 24 VDC

  • 电源功耗

    平均值：8 W
    峰值：11 W

  • 输入电流

    9 至 24 VDC @ 1.33 至 0.5 A（最小值）

  • 电源接头

    接线端子

  • 尺寸

    100 x 125 x 35.2 mm (3.93 x 4.92 x 1.38 英寸)

  • 外壳

    金属
    SECC

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • IP 等级

    IP30
    注意：应安装橡胶 SIM 盖和控制台端口盖。对于 CCG-1520-T，还必须安装 SMA 保护盖。

  • 重量

    750 g (1.65 lb)

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -20 至 70°C（-4 至 158°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 时间

    1,036,724 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件
名称 类型 校驗和 版本 操作系统 发布日期
Firmware for CCG-1500 Series
138.1 MB 		固件
SHA-512
v1.0.0
2023年11月10日 2023年11月10日 发布说明

支持文件

筛选

全部 产品资料表 手册 QIG
名称 类型 语言 版本 发布日期
QIG for CCG-1500 Series
1.6 MB 		QIG 英文 v1.2 2024年3月20日 2024年3月20日
CCG-1500 系列产品资料表
2.4 MB 		产品资料表 中文 v1.1 2024年3月18日 2024年3月18日
Manual for CCG-1500 Series
2.6 MB 		手册 英文 v1.0 2023年12月27日 2023年12月27日
Manual for CCG-1500 Series
2.6 MB 		手册 英文 v1.0 2023年11月8日 2023年11月8日

可用型号 (4)

显示图片
比较
CCG-1510-T
比较
moxa-ccg-1520-t-image.jpg | MoxaCCG-1520-T
比较
moxa-ccg-1510-tw-t-image.jpg | MoxaCCG-1510-TW-T
比较
moxa-ccg-1510-us-t-image.jpg | MoxaCCG-1510-US-T
以太网端口2222
蜂窝/频段5G R15/
NR: N1 / N3 / N28 / N41 / N77 / N78
LTE: B1 / B3 / B7 / B8 / B28 / B38		5G R15/
NR: N79		5G R15/
NR: N1 / N3 / N28 / N41 / N78
LTE: B1 / B3 / B7 / B8 / B28 / B38		5G R15/
NR: N48
串口1111
