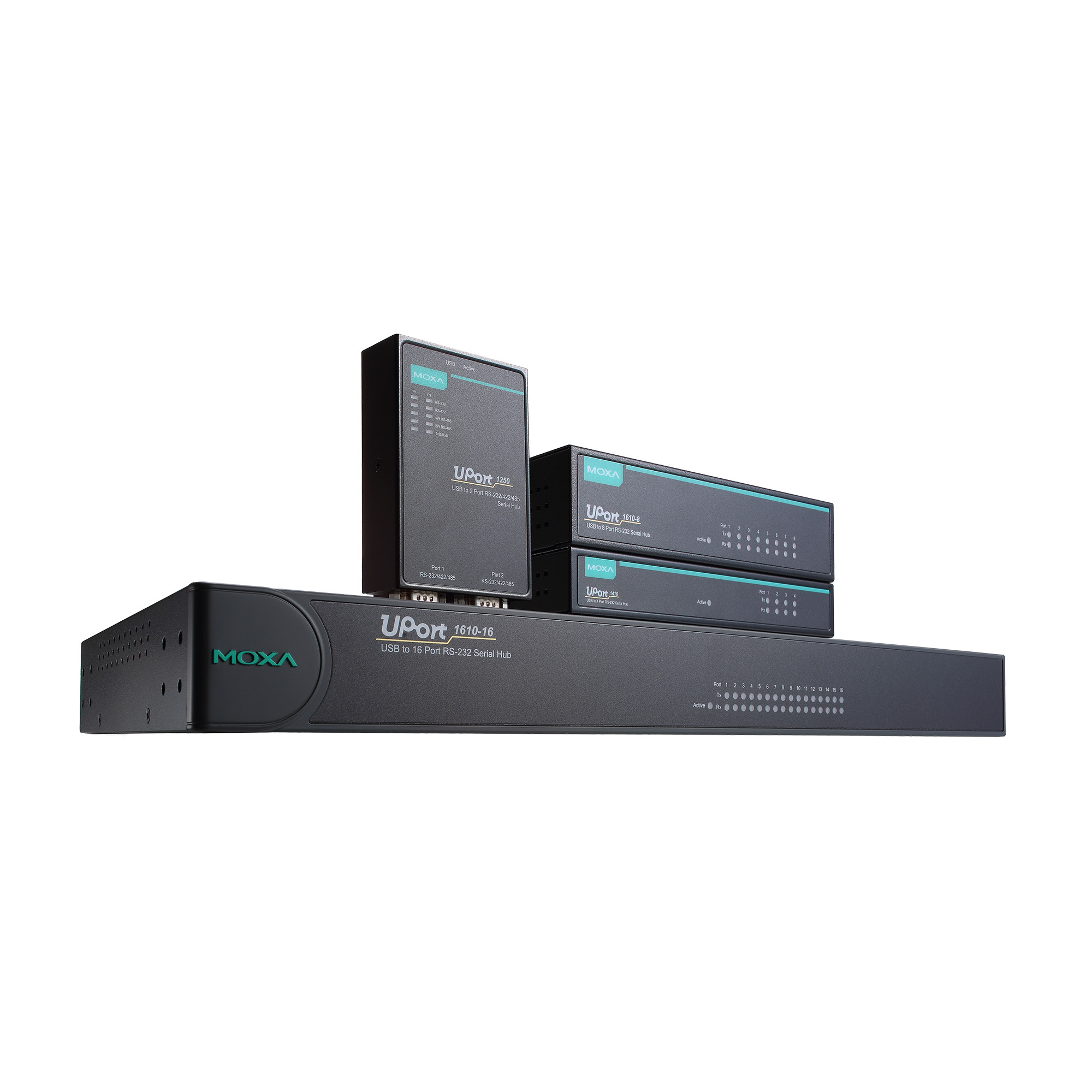

UPort 1200/1400/1600 系列

2 至 16 端口 RS-232、RS-422/485 和 RS-232/422/485 USB 转串口转换器

moxa-uport-1200-1400-1600-series-image-(1).jpg | Moxa

特点和优势

  • 支持 USB 2.0,最高速率可达 480 Mbps
  • 串口数据传输,最高速率可达 921.6 Kbps
  • 提供 Windows、WinCE 和 Linux 驱动程序
  • Mini-DB9 母头转接线端子适配器,易于接线
  • LED 可显示 USB 和 TxD/RxD 状态
  • 带 2 kV 光电隔离保护(-I 型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

UPort® 1200/1400/1600 系列 USB 转串口转换器为没有配备串口的笔记本电脑或工作站,提供了最完美的配件。对于那些需要在现场连接不同串口设备的工程师,或者没有标准通信端口或 DB9 接头的设备来说,它们是必不可少的。

UPort® 1200/1400/1600 系列支持转换 USB 为 RS-232/422/485 通信。所有型号均兼容传统串口设备,适用于仪器仪表和零售行业应用。



  • 速率

    12 Mbps、480 Mbps

  • USB 接头

    USB Type B

  • USB 标准

    兼容 USB 1.1/2.0

  • 端口数量

    UPort 1200 系列:2
    UPort 1400 系列:4
    UPort 1600-8 系列:8
    UPort 1600-16 系列:16

  • 接头

    DB9 公头

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • 隔离保护

    2 kV(I 型号)

  • 串口标准

    UPort 1410/1610-8/1610-16:RS-232
    UPort 1250/1250I/1450/1650-8/1650-16:RS-232、RS-422、RS-485

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电压

    UPort1250/1410/1450:5 VDC UPort 1410/1450 系列:5 V 用于 USB 端口供电,12 V 用于外部电源适配器
    UPort 1250I/1400/1600-8 系列:12 至 48 VDC
    UPort 1600-16 系列:100 至 240 VAC

  • 输入电流

    UPort 1250:360 mA @ 5 VDC
    UPort 1250I:200 mA @ 12 VDC
    UPort 1410/1450:260 mA @ 12 VDC
    UPort 1450I:360 mA @ 12 VDC
    UPort 1610-8/1650-8:580 mA @ 12 VDC
    UPort 1600-16 系列:220 mA @ 100 VAC

  • 外壳

    金属

  • 尺寸

    UPort 1250/1250I:77 x 26 x 111 mm(3.03 x 1.02 x 4.37 英寸)
    UPort 1410/1450/1450I:204 x 30 x 125 mm(8.03 x 1.18 x 4.92 英寸)
    UPort 1610-8/1650-8:204 x 44 x 125 mm(8.03 x 1.73 x 4.92 英寸)
    UPort 1610-16/1650-16:440 x 45.5 x 198.1 mm(17.32 x 1.79 x 7.80 英寸)

  • 重量

    UPort 1250/1250I:180 g (0.40 lb)
    UPort 1410/1450/1450I:720 g (1.59 lb)
    UPort 1610-8/1650-8:835 g (1.84 lb)
    UPort 1610-16/1650-16:2,475 g (5.45 lb)

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -20 至 75°C(-4 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class 1

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m
    IEC 61000-4-8 PFMF

  • 安全

    UL 60950-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UPort 1250/1250I:563,179 小时
    UPort 1410:394,441 小时
    UPort 1450/1450I:546,770 小时
    UPort 1610-8:208,413 小时
    UPort 1650-8:186,567 小时
    UPort 1610-16:138,704 小时
    UPort 1650-16:120,001 小时

  • 标准

    UPort 1250/1250I/1410/1450/1450I:Telcordia (Bellcore) 标准
    UPort 1610-8/1650-8/1610-16/1650-16:MIL-HDBK-217F

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for UPort 1200/1400/1600 Series (macOS 10.12 to 11.0)
388.9 KB
驱动程序 v1.0
  • macOS 10.12
  • macOS 10.12
  • macOS 10.13
  • macOS 10.13
  • macOS 10.14
  • macOS 10.14
  • macOS 10.15
  • macOS 10.15
  • macOS 11.0
  • macOS 11.0
2021年5月19日 2021年5月19日 发布说明
Driver for UPort 1200/1400/1600 Series (Windows 7 or Windows Server 2008 R2 and later, WHQL certified)
3.7 MB
驱动程序 v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2019年12月12日 2019年12月12日 发布说明
Driver for UPort 1200/1400/1600 Series (Linux kernel 4.x)
343.8 KB
驱动程序 v4.0
  • Linux Kernel 4.x
2019年6月17日 2019年6月17日 发布说明
Driver for UPort 1200/1400/1600 Series (Linux kernel 2.6.x)
338.1 KB
驱动程序 v2.0
  • Linux Kernel 2.6.x
2019年6月17日 2019年6月17日 发布说明
Driver for UPort 1200/1400/1600 Series (Linux kernel 3.x)
337.5 KB
驱动程序 v3.0
  • Linux Kernel 3.x
2019年6月17日 2019年6月17日 发布说明
Driver for UPort 1200/1400/1600 Series (Linux kernel 5.x)
307.5 KB
驱动程序 v5.0
  • Linux Kernel 5.x
2019年6月17日 2019年6月17日 发布说明
Driver for UPort 1200/1400/1600 Series (Windows CE 6.0)
481.0 KB
驱动程序 v1.0
  • Windows CE 6.0
2019年1月18日 2019年1月18日 发布说明
Driver for UPort 1200/1400/1600 Series (Windows CE 5.0)
475.4 KB
驱动程序 v1.1
  • Windows CE 5.0
2019年1月18日 2019年1月18日 发布说明
Driver for UPort 1200/1400/1600 Series (Windows XP or Windows Server 2008 and prior, WHQL certified)
2.4 MB
驱动程序 v2.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月14日 2018年8月14日 发布说明
Driver for UPort 1200/1400/1600 Series (Android)
4.3 MB
驱动程序 v1.0
  • Android
2013年8月23日 2013年8月23日 发布说明
Utility for UPort 1200/1400/1600 Series (PComm Lite)
1.6 MB
管理工具 v1.6
  • Windows
2012年5月14日 2012年5月14日 发布说明
Utility for UPort 1200/1400/1600 Series (ViewCOM for Windows Vista/XP/2000/2003/2008)
434.6 KB
管理工具 v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月12日 2010年7月12日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for UPort 1200/1400/1600 Series
758.2 KB
QIG 英文 v9.4 2021年10月25日 2021年10月25日
Tech Note: UPort Driver Porting Guide for Arm-based Platforms
388.6 KB
技术说明 英文 v1.0 2021年10月21日 2021年10月21日
Manual for UPort 1200/1400/1600 Series
9.4 MB
手册 英文 v9.2 2021年10月6日 2021年10月6日
UPort 1200/1400/1600 系列产品资料表
2.3 MB
产品资料表 中文 v1.0 2020年12月15日 2020年12月15日
2D CAD for UPort 1250 TOP
621.6 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1250I Top
675.0 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1410
299.7 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1450
299.2 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-16/1650-16 TOP
315.4 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-8_1650-8 TOP
923.1 KB
2D CAD 英文 2008年11月5日 2008年11月5日

可用型号 (9)

显示图片
moxa-uport-1250-image.jpg | MoxaUPort 1250moxa-uport-1250i-image.jpg | MoxaUPort 1250Imoxa-uport-1410-image.jpg | MoxaUPort 1410moxa-uport-1450-image.jpg | MoxaUPort 1450
USB 接口USB 2.0USB 2.0USB 2.0USB 2.0
串口标准RS-232/422/485RS-232/422/485RS-232RS-232/422/485
串口数量2244
隔离保护2 kV
外壳材料MetalMetalMetalMetal
工作温度0 to 55°C0 to 55°C0 to 55°C0 to 55°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

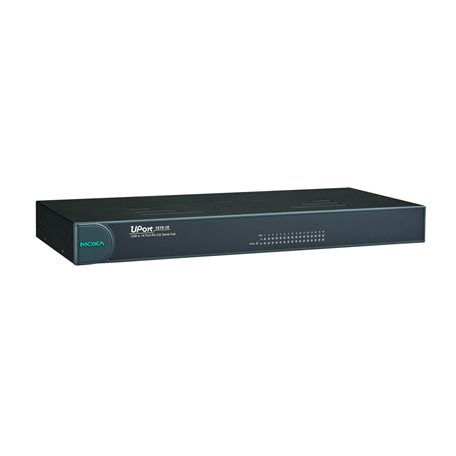

moxa-uport-1450i-image.jpg | MoxaUPort 1450Imoxa-uport-1610-8-image.jpg | MoxaUPort 1610-8moxa-uport-1650-8-image.jpg | MoxaUPort 1650-8moxa-uport-1610-16-image.jpg | MoxaUPort 1610-16
USB 接口USB 2.0USB 2.0USB 2.0USB 2.0
串口标准RS-232/422/485RS-232RS-232/422/485RS-232
串口数量48816
隔离保护2 kV
外壳材料MetalMetalMetalMetal
外壳材料工作温度0 to 55°C---
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

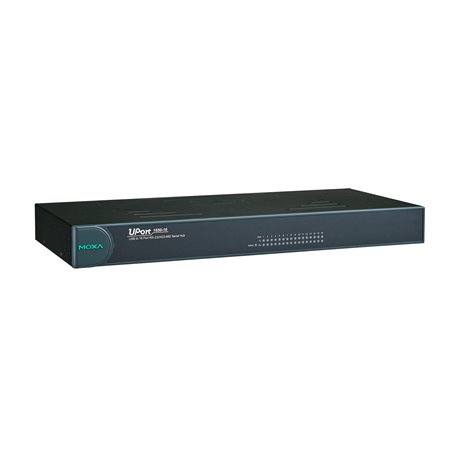

moxa-uport-1650-16-image.jpg | MoxaUPort 1650-16
USB 接口USB 2.0
串口标准RS-232/422/485
串口数量16
隔离保护
外壳材料Metal
工作温度0 to 55°C
添加到报价查看收藏夹
