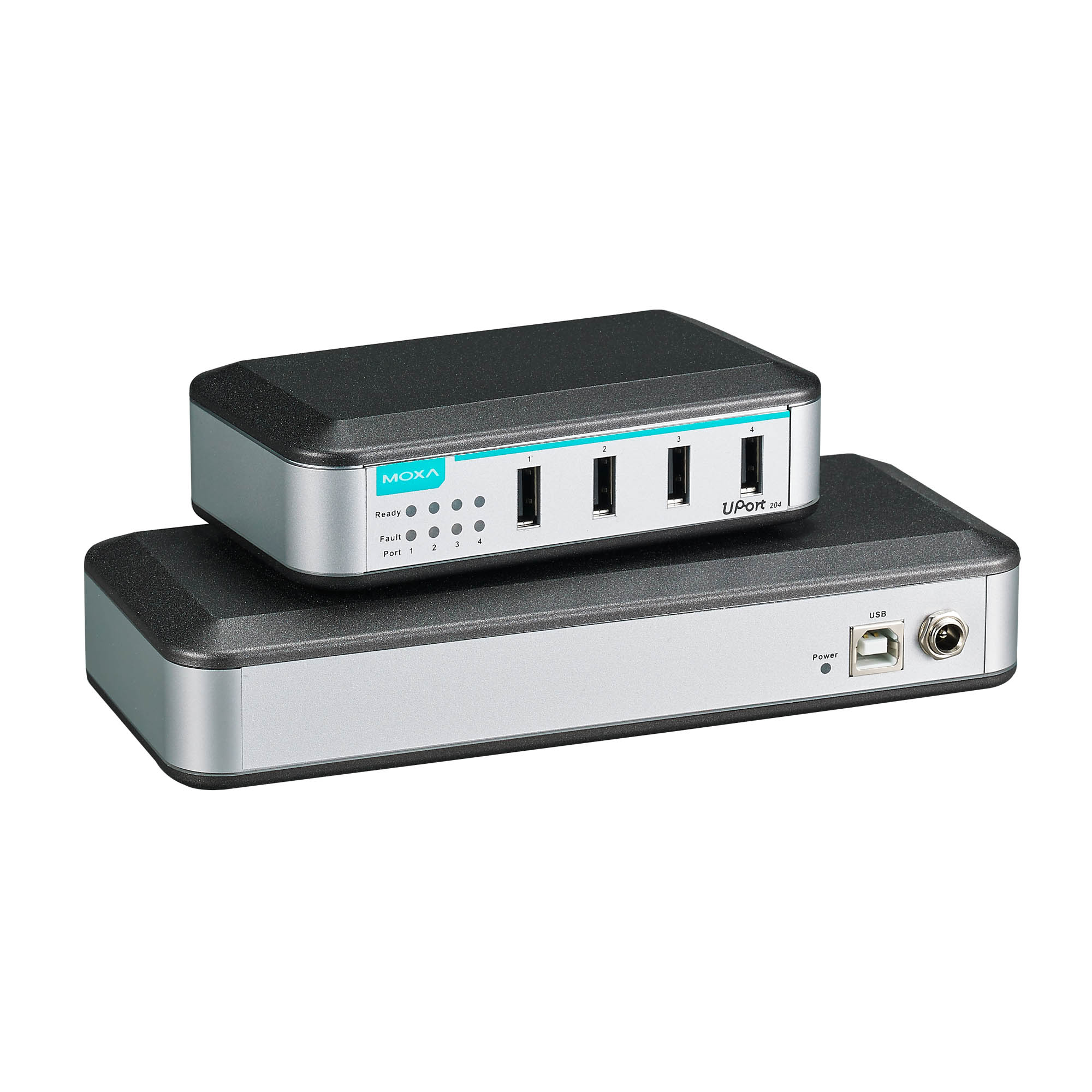

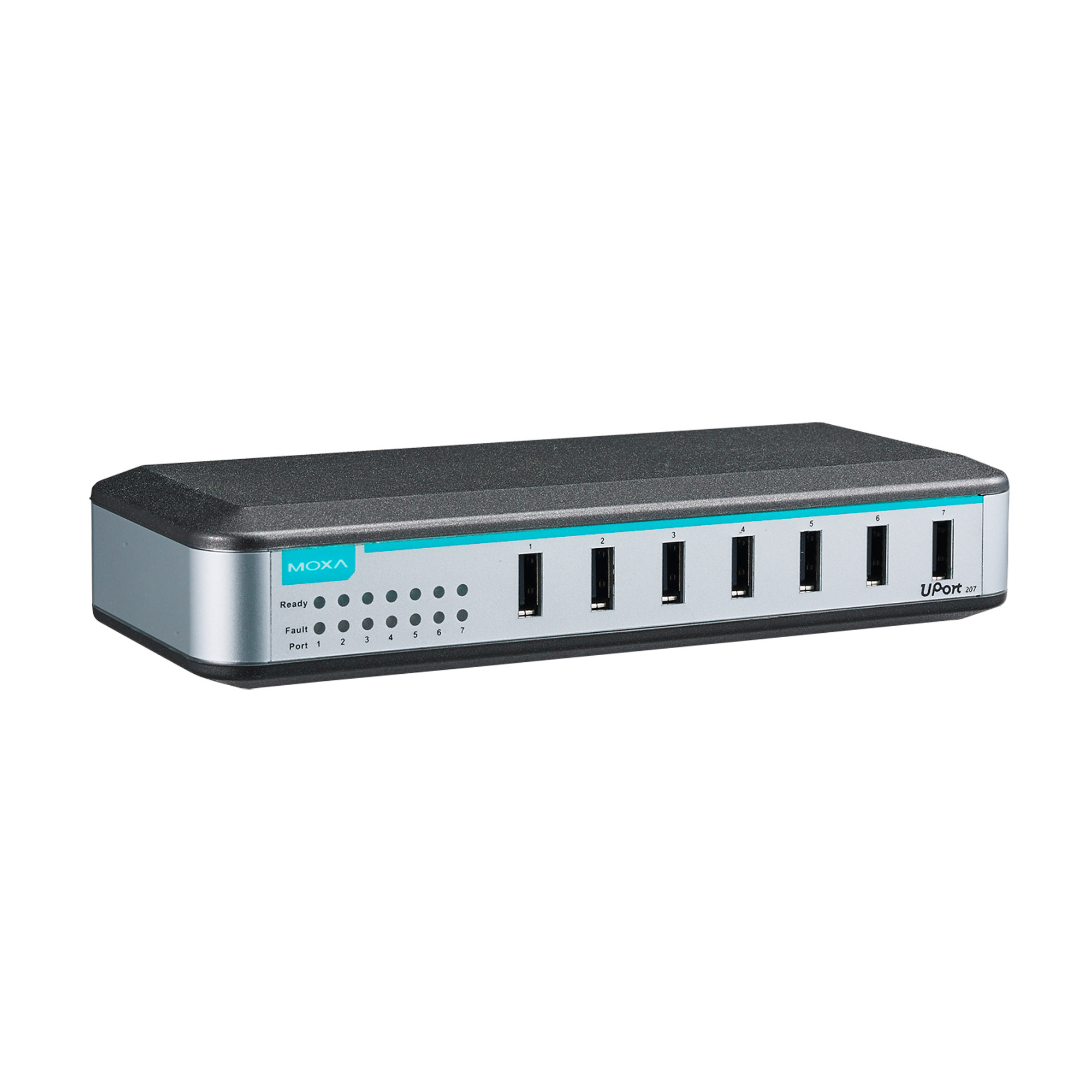

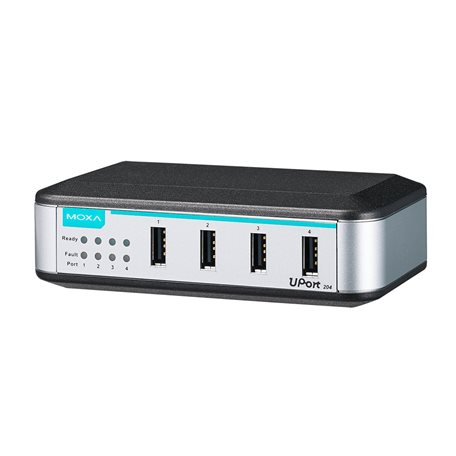

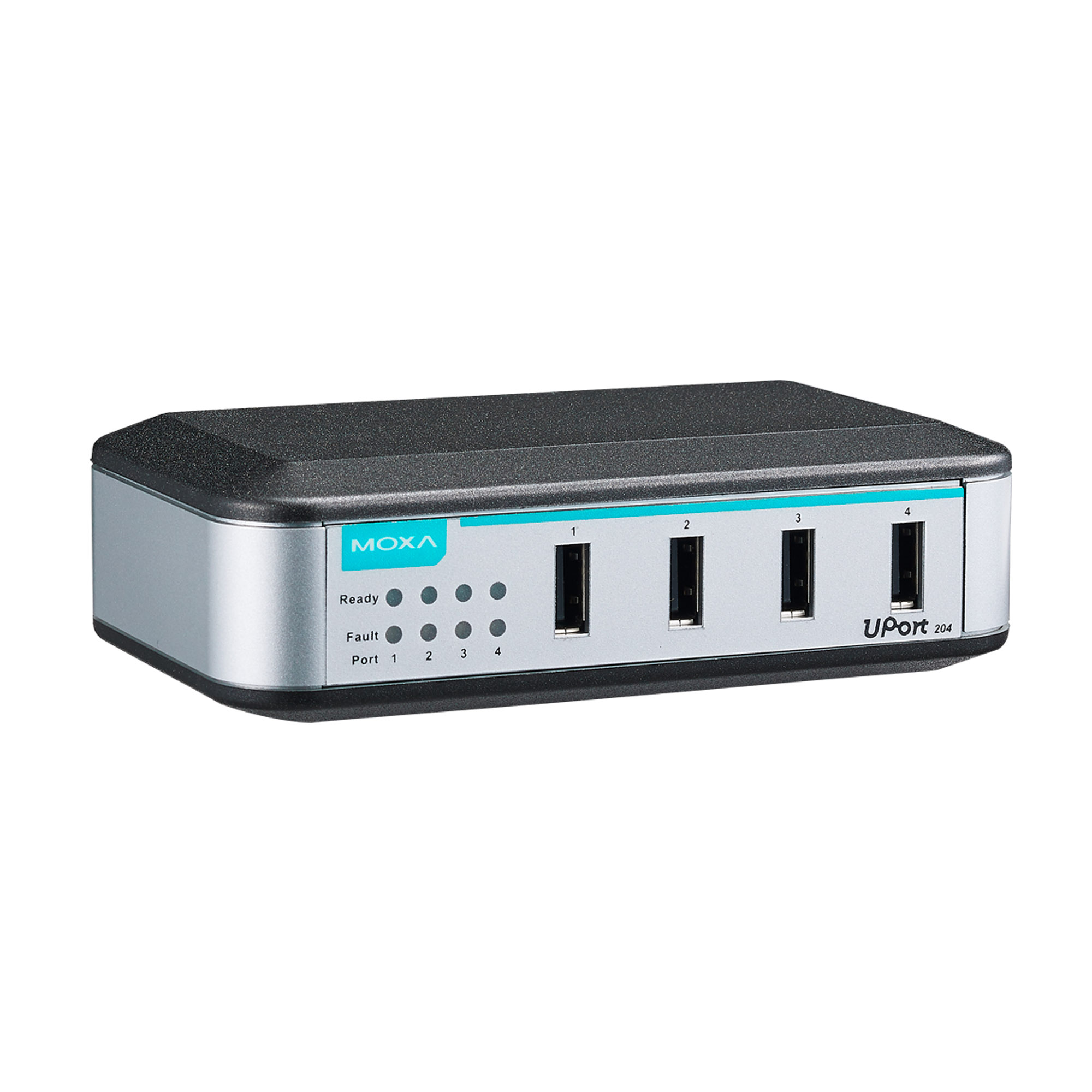

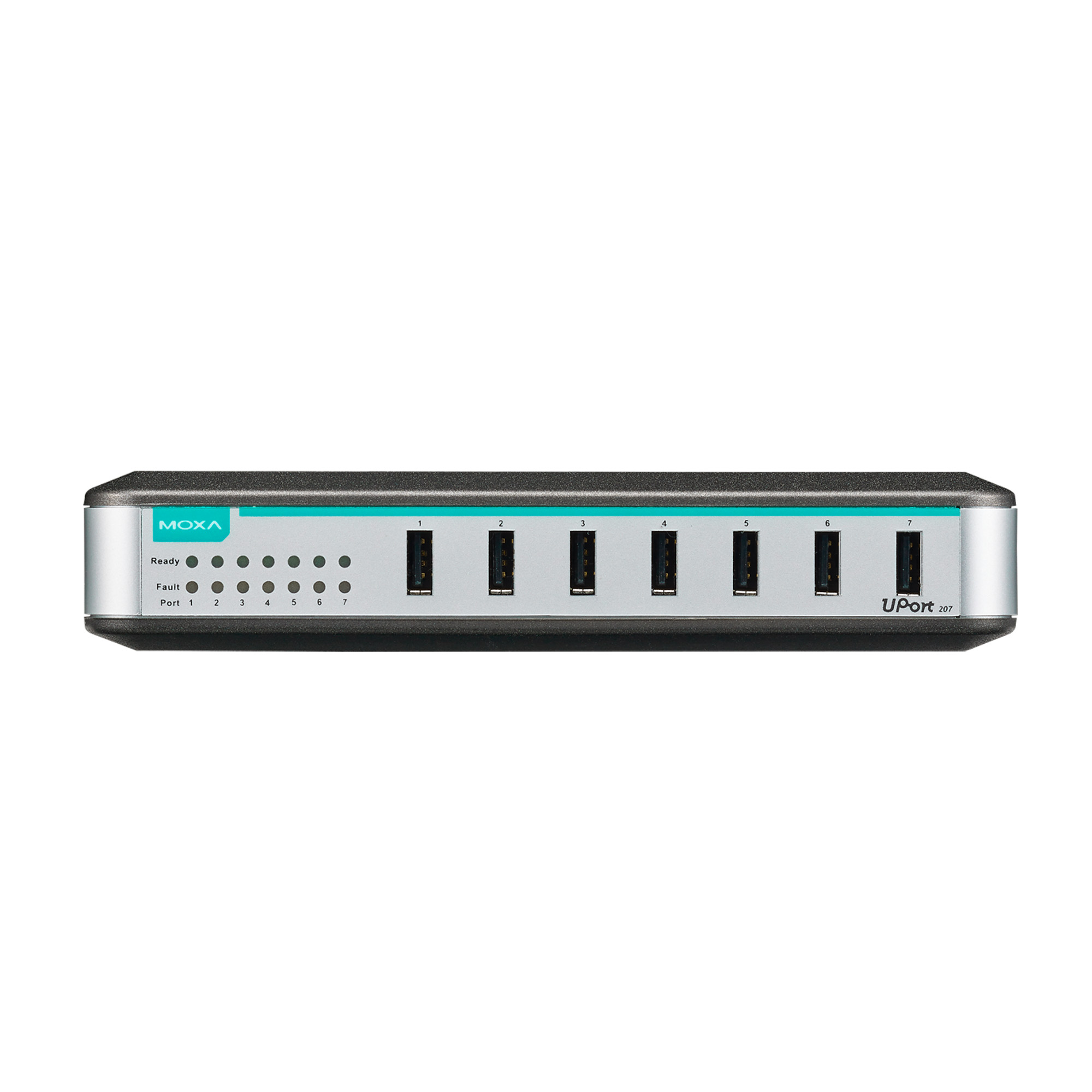

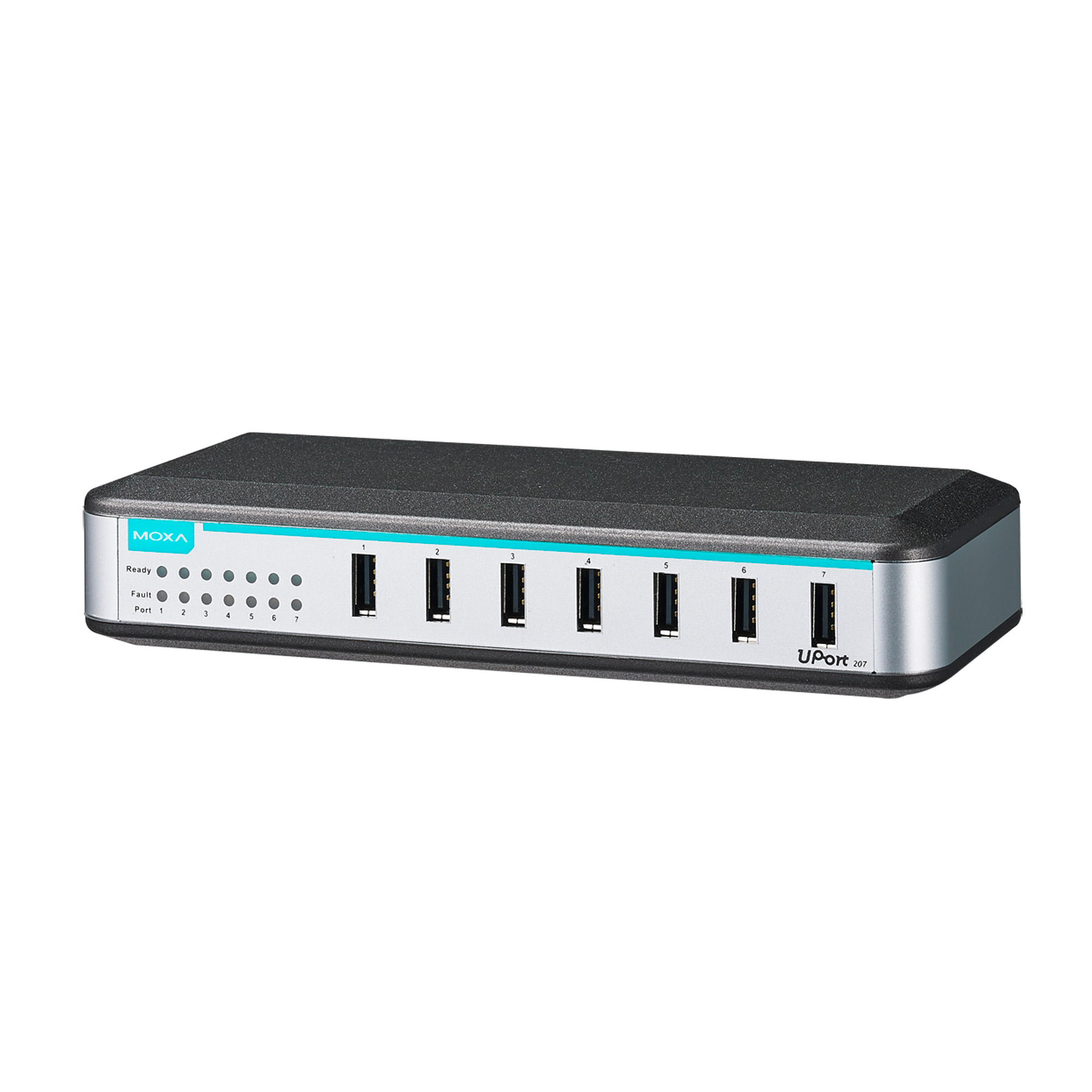

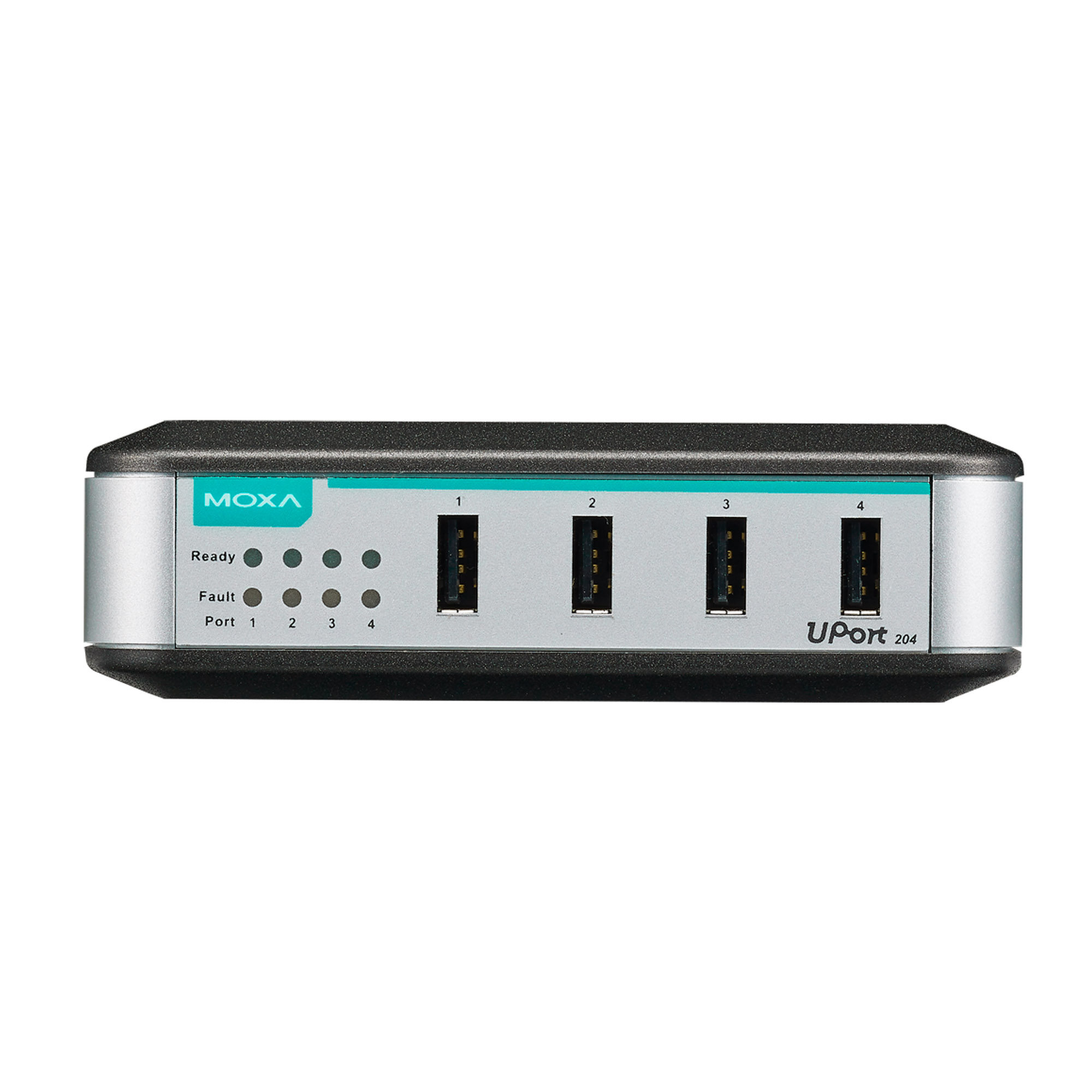

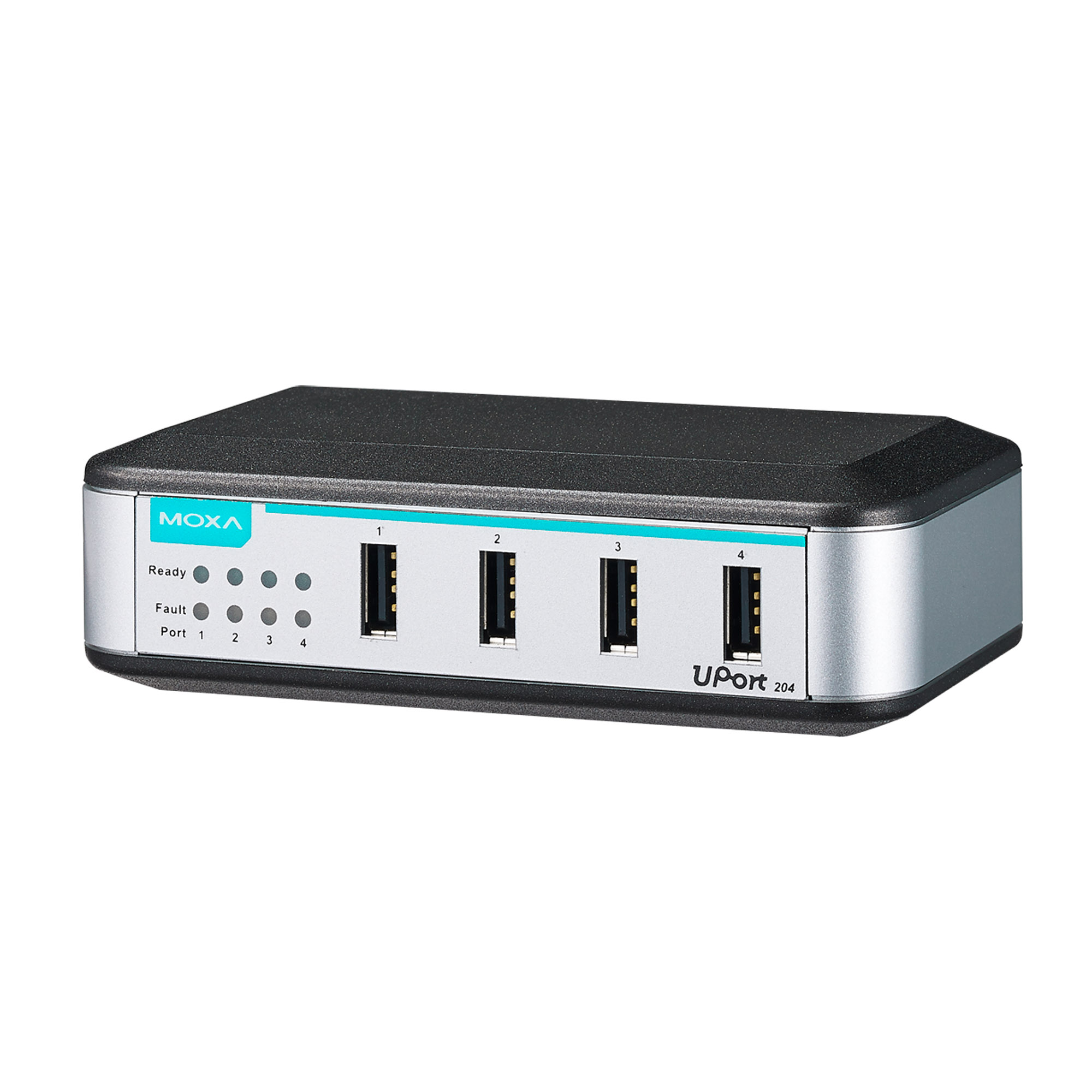

UPort 204/207 系列

4 和 7 端口入门级 USB 集线器

moxa-uport-204-207-series-image-1-(1).jpg | Moxa
moxa-uport-204-207-series-image-2-(1).jpg | Moxa
moxa-uport-204-207-series-image-3-(1).jpg | Moxa
moxa-uport-204-207-series-image-4-(1).jpg | Moxa
moxa-uport-204-207-series-image-5-(1).jpg | Moxa
moxa-uport-204-207-series-image-6-(1).jpg | Moxa
moxa-uport-204-207-series-image-7-(1).jpg | Moxa

特点和优势

  • 支持 USB 2.0,最高速率可达 480 Mbps
  • USB-IF 认证
  • 所有 USB 端口均支持 15 kV ESD 4 级保护
  • 全方位 LED 诊断指示
  • 每个端口供电可达 500 mA
  • 总线电源或外部电源 (UPort 404) 可选

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UPort® 204 和 UPort® 207 是入门级 USB 2.0 集线器,可将 1 个 USB 端口分别扩展为 4 个和 7 个 USB 端口。此集线器支持真正的 USB 2.0 高速,即便在满负载情况下,每个 USB 端口的传输速率可高达 480 Mbps。UPort® 204 和 UPort® 207 已获得 USB-IF 高速认证,支持即插即用。每个端口均提供 500 mA 的电源输入,以确保用户的 USB 设备正常工作。UPort 204/207 支持 12 至 40 VDC 电源输入,是移动应用的理想选择。外部电源供电是确保 USB 集线器与更多的 USB 设备兼容的唯一途径。



USB-IF 认证

UPort® 204/207 入门级 USB 2.0 集线器通过了 USB-IF(USB 实施者论坛)认证。USB-IF 专为 USB 2.0 规格的相关 USB 集线器制定多种严格的电力需求。这意味着 UPort® 204/207 支持高速 USB 2.0 高达 480 Mbps 的 USB 传输速率,完全符合操作要求,为设备提供足够的电源功率,也可从暂停状态完全切换至高速传输状态。



ESD 4 级保护

静电放电 (ESD) 是非常严重的,尤其是具有很长时间 (dv/dt) 并超过 1000 V 的 ESD,它会击穿设备的保护元件。为了避免严重的损害,Moxa UPort® 204/207 USB 集线器提供 ESD 4 级(接触 8 kV,空气 15 kV)防护,从而提高了质量并保护产品免受损害。



  • 速率

    12 Mbps、480 Mbps

  • USB 接头

    USB Type B

  • USB 标准

    兼容 USB 1.1/2.0

  • USB 端口数量

    UPort 204:4
    UPort 207:7

  • 输入电压

    12 至 40 VDC

  • 输入电流

    UPort 204:1.21 A @ 12 VDC
    UPort 207:2.17 A @ 12 VDC

  • 外壳

    聚碳酸酯 (PC)

  • 尺寸

    UPort 204:70 x 35 x 120 mm(2.76 x 1.38 x 4.72 英寸)
    UPort 207:80 x 35 x 185 mm(3.15 x 1.38 x 7.28 英寸)

  • 重量

    含包装
    UPort 204:805 g (1.77 lb)
    UPort 207:890 g (1.96 lb)
    产品净重:
    UPort 204:800 g (1.76 lb)
    UPort 207:875 g (1.93 lb)

  • 工作温度

    0 至 60°C(32 至 140°F)

  • 存储温度(含包装)

    -20 至 75°C(-4 至 167°F)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:0 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-3

  • 自由落体

    IEC 60068-2-34

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UPort 204:1,577,573 小时
    UPort 207:1,059,201 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
UPort 204/207 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
QIG for UPort 204/207 Series
2.0 MB
QIG 英文 v4.0 2016年11月11日 2016年11月11日
2D CAD for UPort 204 TOP
80.3 KB
2D CAD 英文 2010年3月3日 2010年3月3日
2D CAD for UPort 207 TOP
92.2 KB
2D CAD 英文 2010年3月3日 2010年3月3日

可用型号 (2)

显示图片
moxa-uport-204-image.jpg | MoxaUPort 204moxa-uport-207-image.jpg | MoxaUPort 207
USB 接口USB 2.0USB 2.0
USB 端口数量47
外壳材料Polycarbonate (PC)Polycarbonate (PC)
工作温度0 to 60°C0 to 60°C
