CN2600 系列

8 和 16 端口 RS-232/422/485 终端服务器,支持冗余双网

moxa-cn2600-series-image-1-(1).jpg | Moxa
moxa-cn2600-series-image-2-(1).jpg | Moxa
moxa-cn2600-series-image-3-(1).jpg | Moxa
moxa-cn2600-series-image-4-(1).jpg | Moxa
moxa-cn2600-series-image-5-(1).jpg | Moxa

特点和优势

  • LCD 显示屏,方便配置 IP 地址(不支持宽温型号)
  • 双网口支持 2 个独立 MAC 地址和 IP 地址
  • 双网络连接运行时,可启用冗余串口功能
  • 冗余双主机,可为系统添加备用 PC
  • 双交流电源输入(仅限交流型号)
  • Real COM/TTY 驱动程序,支持 Windows 和 Linux
  • 通用高电压范围:100 至 240 VAC 或 88 至 300 VDC

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

冗余是工业网络的一个重要议题,可通过各种不同的解决方案在设备或软件发生故障时提供备用网络。安装“看门狗”硬件即可启用冗余的硬件设备,通过“令牌”(Token) 软件机制来控制设备的切换。CN2600 终端服务器采用内置的双网口来实现“冗余串口”模式,保证您的系统不间断运行。

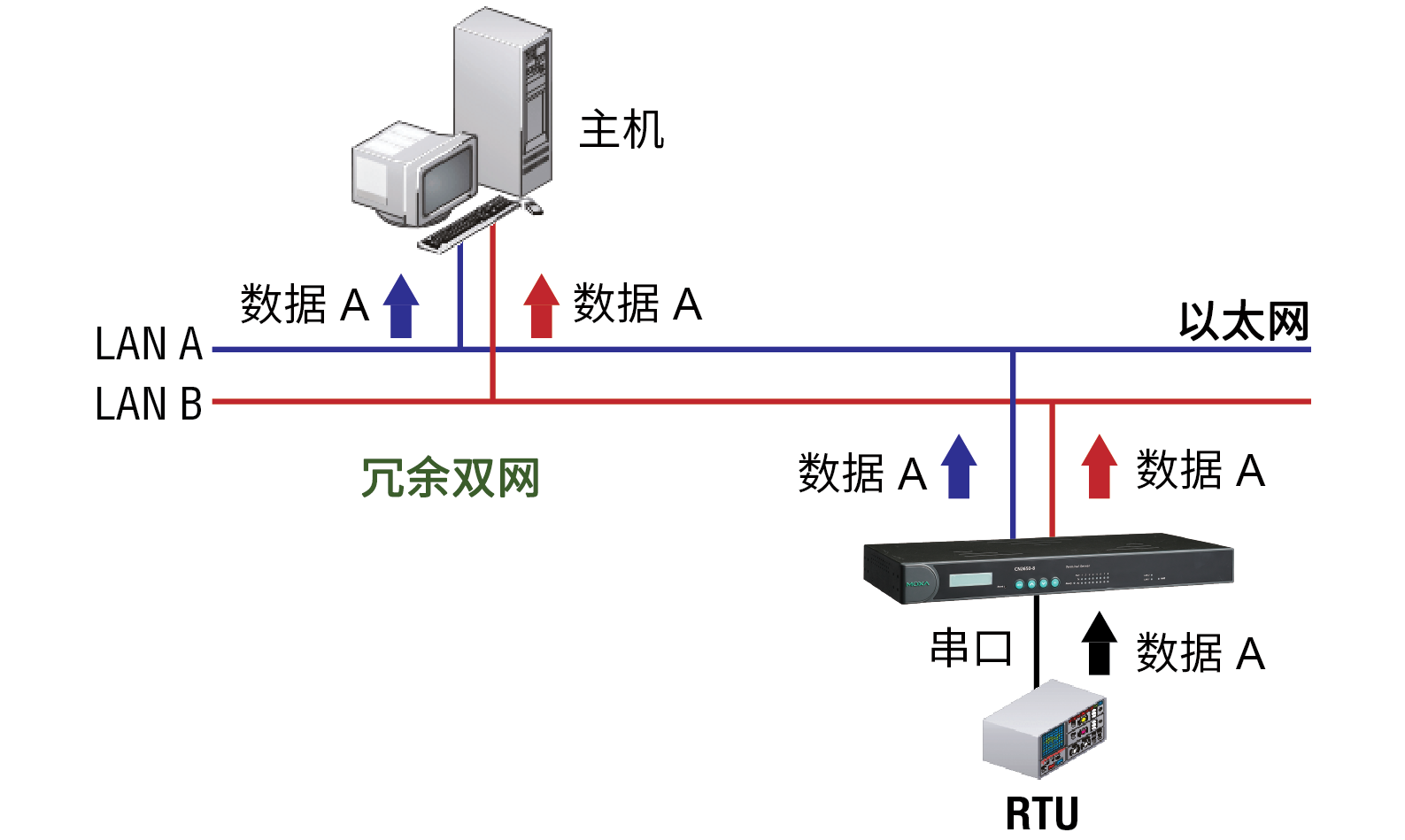

冗余双网

CN2600 配备两个独立以太网端口,可以分别接入不同的局域网。冗余双网是指在 PC 主机(PC 主机需要安装两个独立网卡)和 CN2600 之间,通过组建两个独立的物理网络进行连接。如果其中一个网络断线时,PC 主机仍然可以通过备用网络与串口设备进行通信。

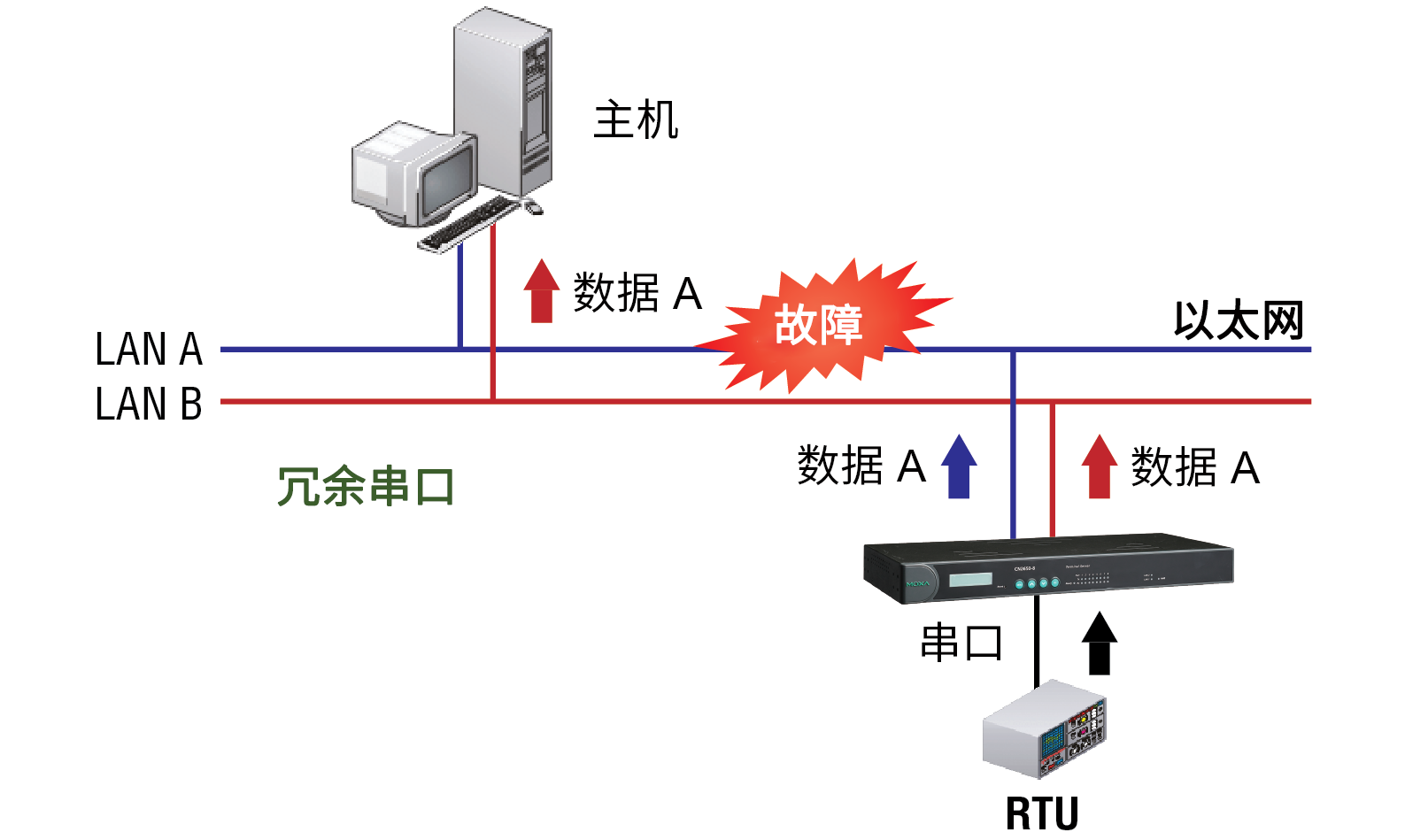

冗余串口 (Redundant COM)

Moxa 冗余串口功能简单易用,可成为冗余网络的替代方案。当 CN2600 从通信设备接收数据封包时,两组同样的数据可通过两个不同网络进行传输,防止其中任何一个网络无法连线时数据遗失。CN2600 内置软件会自动丢弃重复的数据。

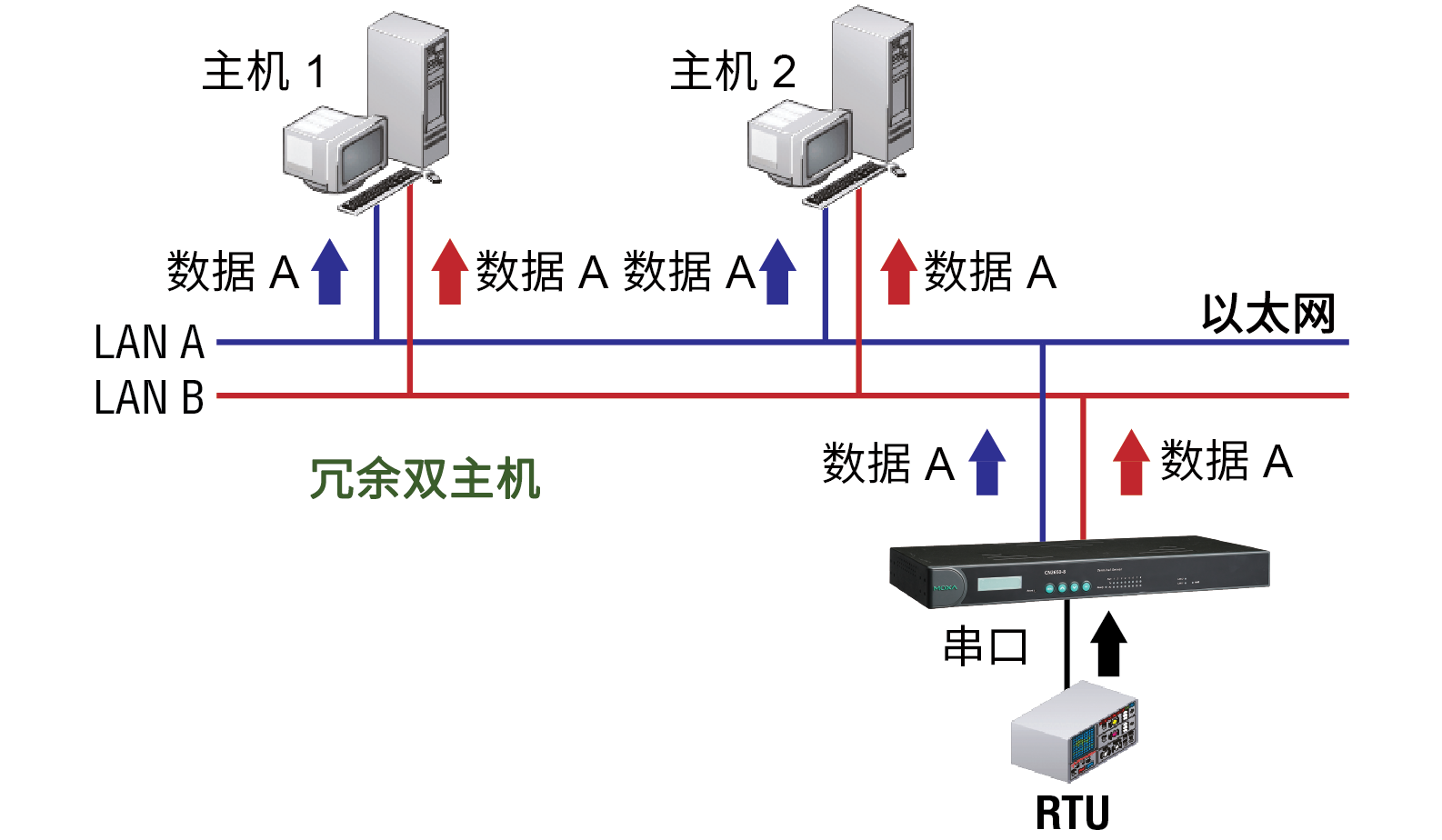

冗余双主机

CN2600 的双网口可设置为冗余“双主机”模式。这种情况下,两个网络(图中的 LAN A 和 LAN B)分别连接至不同主机。即使其中一台主机意外宕机,另一台主机仍然可以继续与 CN2600 连接的串口设备进行通信。

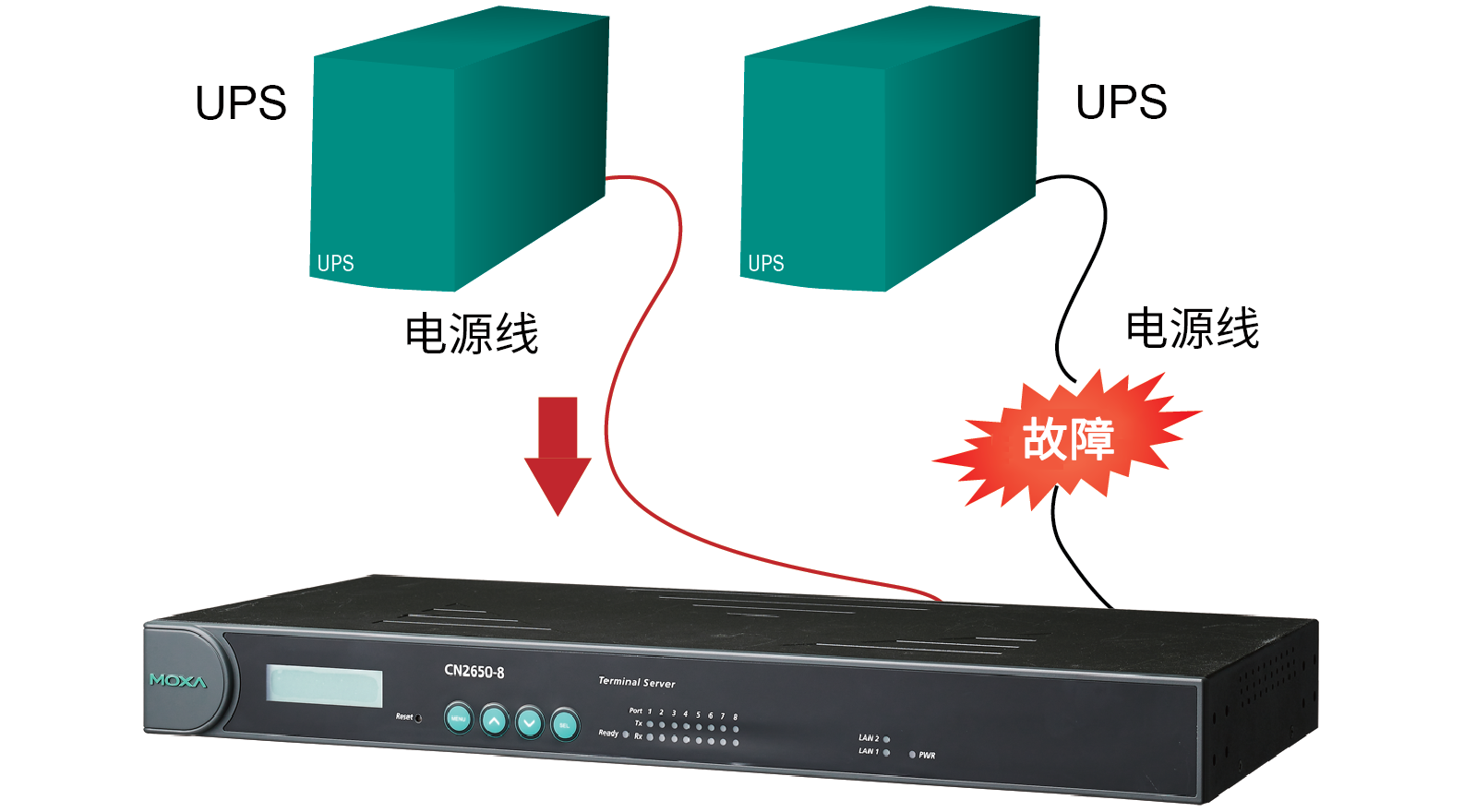

双交流电源输入

冗余双电源提供两个电源输入和冗余的内部电源,即使电源电路故障之后,CN2600 仍然维持正常运行。

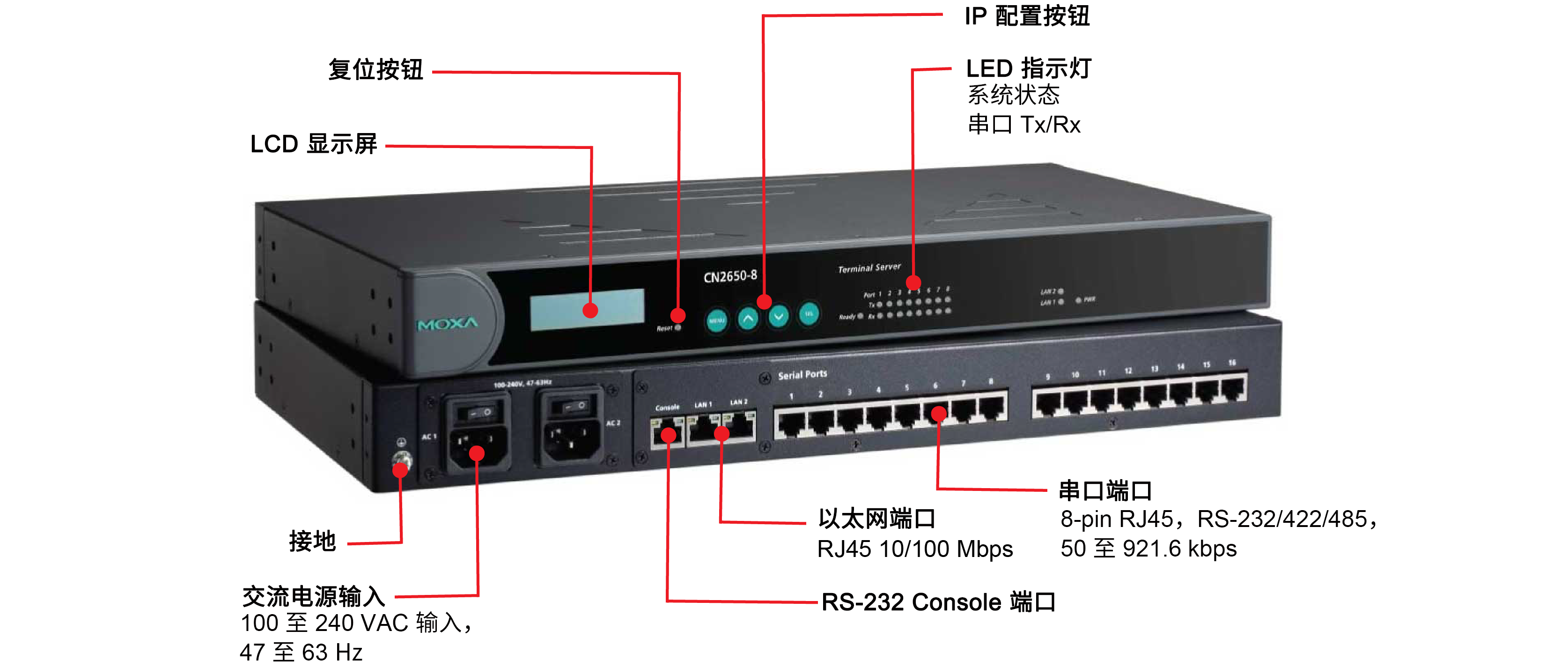

外观



  • 10/100BaseT(X) 端口(RJ45 接头)

    2

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Web Console (HTTP/HTTPS)、Windows 管理工具、Telnet Console、串口 Console、设备搜寻工具 (DSU)

  • 管理

    ARP、BOOTP、DDNS、DHCP Client、DNS、HTTP、IPv4、SMTP、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、ICMP、SLIP

  • MIB

    MIB-II

  • 安全

    HTTPS/SSL、RADIUS、SSH、PAP、CHAP

  • 单播路由

    RIPV1/V2,静态路由

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本:2.4.x、2.6.x、3.x、4.x

  • Android API

    Android 3.1.x 及更高版本

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • 接头

    8-pin RJ45

  • 端口数量

    CN2610-8 型号:8
    CN2610-16 型号:16

  • 串口标准

    CN2610 型号:RS-232
    CN2650 型号:RS-232、RS-422、RS-485

  • 操作模式

    Real COM、TCP Server、TCP Client、UDP、RFC2217、终端、反向 Telnet、PPP、DRDAS、Redundant COM(冗余串口),禁用

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、DTR/DSR、XON/XOFF

  • 隔离保护

    CN2650I 系列:2 kV

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 终端电阻

    120 Ω

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(19200、n、8、1)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • Rs-485-2w

    Data+、Data-、GND

  • 电源输入数量

    CN2600 系列:1
    CN2600 系列 -2AC 型号:2

  • 输入电流

    CN2650I 系列 -HV 型号:200 mA @ 88 VDC
    CN2600 系列 -2AC 型号:130 mA @ 110 VAC

  • 输入电压

    交流型号:100 至 240 VAC,47 至 63 Hz
    直流型号:110 VDC(88 至 300 VDC)

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 报警工具

    内置蜂鸣器和 RTC(实时时钟)

  • 外壳

    金属

  • 安装

    19 英寸机架式安装

  • 尺寸(有挂耳)

    480 x 198 x 45.5 mm(18.9 x 7.80 x 1.77 英寸)

  • 尺寸(无挂耳)

    440 x 198 x 45.5 mm(17.32 x 7.80 x 1.77 英寸)

  • 重量

    CN2610-8/CN2650-8:2,410 g (5.31 lb)
    CN2610-16/CN2650-16:2,460 g (5.42 lb)
    CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T:2,560 g (5.64 lb)
    CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T:2,640 g (5.82 lb)
    CN2650I-8:3,666 g (8.08 lb)
    CN2650I-16:3,776 g (8.32 lb)
    CN2650I-8-2AC:3,932 g (8.67 lb)
    CN2650I-16-2AC:4,022 g (8.87 lb)
    CN2650I-8-HV-T:3,910 g (8.62 lb)
    CN2650I-16-HV-T:3,930 g (8.66 lb)

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 75°C(-40 至 167°F)
    CN2650-HV-T 型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    标准型号:0 至 55°C(32 至 131°F)
    CN2650-8-2AC-T/CN2650-16-2AC-T:-40 至 75°C(40 至 167°F)
    CN2650I-8-HV-T/CN2650I-16-HV-T:-40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    交流型号:
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2.5 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8
    IEC 61000-4-11 DIP

    HVDC 型号:
    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m
    IEC 61000-4-8

  • 安全

    UL 60950-1

  • 振动

    IEC 60068-2-6

  • 自由落体

    IEC 60068-2-32

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    CN2610-8:831,925 小时
    CN2610-16:639,332 小时
    CN2610-8-2AC/CN2650-8-2AC:773,268 小时
    CN2610-16-2AC:604,346 小时
    CN2650-8:657,123 小时
    CN2650-16:457,175 小时
    CN2650-16-2AC:442,699 小时
    CN2650I-8/CN2650I-8-2AC/CN2650-8-2AC-T:190,562 小时
    CN2650I-16/CN2650I-16-2AC/CN2650-16-2AC-T:115,887 小时
    CN2650I-8-HV-T:191,326 小时
    CN2650I-16-HV-T:116,924 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Device Search Utility
1.1 MB
管理工具 v2.3
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2019年9月1日 2019年9月1日 发布说明
Windows Driver Manager (for Windows 7, Server 2008, or later)
2.9 MB
驱动程序 v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2019年5月20日 2019年5月20日 发布说明
NPort Windows Driver Manager
2.6 MB
驱动程序 v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月22日 2018年8月22日 发布说明
Firmware for CN2600 Series (Rev 4.x)
2.0 MB
固件 v4.4
2018年5月29日 2018年5月29日 发布说明
Firmware for CN2600 Series (CN2510 / CN2610 Series)
2.0 MB
固件 v4.4
2018年5月29日 2018年5月29日 发布说明
Firmware for CN2600 Series (CN2600-2AC / CN2650)
2.0 MB
固件 v4.4
2018年5月29日 2018年5月29日 发布说明
Device Server Android API
18.1 MB
驱动程序 v1.0
  • Android
2018年1月19日 2018年1月19日 发布说明
Real TTY drivers for Linux 2.4.x, 2.6.x
92.8 KB
驱动程序 v1.19
  • Linux 2.4.x
  • Linux Kernel 2.6.x
2017年11月15日 2017年11月15日 发布说明
Real TTY drivers for Linux 3.x.x, 4.x.x
88.6 KB
驱动程序 v1.19
  • Linux 3.x
  • Linux 4.x
2017年11月15日 2017年11月15日 发布说明
Device Search Utility
1.1 MB
管理工具 v2.2
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Vista
  • Windows XP
2017年9月4日 2017年9月4日 发布说明
Driver for CN2600 Series (WinCE 5)
230.5 KB
驱动程序 v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CN2600 Series (WinXP Embedded)
1.2 MB
驱动程序 v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Driver for CN2600 Series (UNIX)
73.0 KB
驱动程序 v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 发布说明
Private MIB file for CN2600 Series
134.8 KB
软件包 v4.2
2011年3月27日 2011年3月27日 发布说明
Firmware for CN2600 Series (CN2610)
398.3 KB
固件 v3.1
2009年12月20日 2009年12月20日 发布说明
Library for CN2600 Series (SSDK)
31.0 KB
资源库 v1.2
2008年12月17日 2008年12月17日 发布说明
Utility for CN2600 Series (NPort Monitor)
626.0 KB
管理工具 v1.1
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows NT
  • Windows Server 2003
  • Windows Vista
  • Windows XP
2008年7月8日 2008年7月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
2D CAD for CN2600 Series (CN2610-16-2AC)
300.2 KB
2D CAD 英文 2019年7月24日 2019年7月24日
2D CAD for CN2600 Series (CN2650-8)
251.0 KB
2D CAD 英文 2019年7月24日 2019年7月24日
2D CAD for CN2600 Series (CN2650-16)
297.0 KB
2D CAD 英文 2019年7月24日 2019年7月24日
2D CAD for CN2600 Series (CN2650-16-2AC)
300.2 KB
2D CAD 英文 2019年7月24日 2019年7月24日
2D CAD for CN2600 Series (CN2610-8-2AC)
262.6 KB
2D CAD 英文 2019年7月23日 2019年7月23日
CN2600 系列产品资料表
3.4 MB
产品资料表 中文 v1.1 2019年7月15日 2019年7月15日
Manual for CN2600 Series
14.3 MB
手册 英文 v12.0 2018年1月18日 2018年1月18日
QIG for CN2600 Series
899.0 KB
QIG 英文 v5.0 2016年4月18日 2016年4月18日
Tech Note: CN2610 in Reverse Terminal Application
284.5 KB
技术说明 英文 v1.0 2009年1月14日 2009年1月14日
Tech Note: Using CN2610 for Serial Port Broadcasting
372.9 KB
技术说明 英文 v1.0 2009年1月14日 2009年1月14日
2D CAD for CN2650I-16-HV
134.7 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for CN2650I-8-HV
130.0 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for CN2650I-16-2AC
356.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for CN2650-8-2AC
262.6 KB
2D CAD 英文 1995年8月2日 1995年8月2日
2D CAD for CN2610-16 TOP
297.0 KB
2D CAD 英文 1995年8月2日 1995年8月2日
2D CAD for CN2610-8 TOP
251.0 KB
2D CAD 英文 1995年8月2日 1995年8月2日

可用型号 (16)

显示图片
moxa-cn2610-8-image.jpg | MoxaCN2610-8moxa-cn2610-16-image.jpg | MoxaCN2610-16moxa-cn2610-8-2ac-image.jpg | MoxaCN2610-8-2ACmoxa-cn2610-16-2ac-image.jpg | MoxaCN2610-16-2AC
串口标准RS-232RS-232RS-232RS-232
串口数量816816
串口接头8-pin RJ458-pin RJ458-pin RJ458-pin RJ45
隔离保护
电源输入数量1122
电源输入100-240 VAC100-240 VAC100-240 VAC100-240 VAC
工作温度0 to 55°C0 to 55°C0 to 55°C0 to 55°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cn2650-8-image.jpg | MoxaCN2650-8moxa-cn2650-16-image.jpg | MoxaCN2650-16moxa-cn2650-8-2ac-image.jpg | MoxaCN2650-8-2ACmoxa-cn2650-8-2ac-t-image.jpg | MoxaCN2650-8-2AC-T
串口标准RS-232/422/485RS-232/422/485RS-232/422/485RS-232/422/485
串口数量81688
串口接头8-pin RJ458-pin RJ458-pin RJ458-pin RJ45
隔离保护
电源输入数量1122
电源输入100-240 VAC100-240 VAC100-240 VAC100-240 VAC
工作温度0 to 55°C0 to 55°C0 to 55°C-40 to 75°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cn2650-16-2ac-image.jpg | MoxaCN2650-16-2ACmoxa-cn2650-16-2ac-t-image.jpg | MoxaCN2650-16-2AC-Tmoxa-cn2650i-8-image.jpg | MoxaCN2650I-8moxa-cn2650i-16-image.jpg | MoxaCN2650I-16
串口标准RS-232/422/485RS-232/422/485RS-232/422/485RS-232/422/485
串口数量1616816
串口接头8-pin RJ458-pin RJ45DB9 maleDB9 male
隔离保护2 kV2 kV
电源输入数量2211
电源输入100-240 VAC100-240 VAC100-240 VAC100-240 VAC
工作温度0 to 55°C-40 to 75°C0 to 55°C0 to 55°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cn2650i-8-2ac-image.jpg | MoxaCN2650I-8-2ACmoxa-cn2650i-16-2ac-image.jpg | MoxaCN2650I-16-2ACmoxa-cn2650i-8-hv-t-image.jpg | MoxaCN2650I-8-HV-Tmoxa-cn2650i-16-hv-t-image.jpg | MoxaCN2650I-16-HV-T
串口标准RS-232/422/485RS-232/422/485RS-232/422/485RS-232/422/485
串口数量816816
串口接头DB9 maleDB9 maleDB9 maleDB9 male
隔离保护2 kV2 kV2 kV2 kV
电源输入数量2211
电源输入100-240 VAC100-240 VAC88-300 VDC88-300 VDC
工作温度0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
添加至收藏夹

CN2600 系列

CN2610-8

moxa-cn2610-8-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2610-16

moxa-cn2610-16-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2610-8-2AC

moxa-cn2610-8-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2610-16-2AC

moxa-cn2610-16-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650-8

moxa-cn2650-8-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650-16

moxa-cn2650-16-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650-8-2AC

moxa-cn2650-8-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650-8-2AC-T

moxa-cn2650-8-2ac-t-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650-16-2AC

moxa-cn2650-16-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

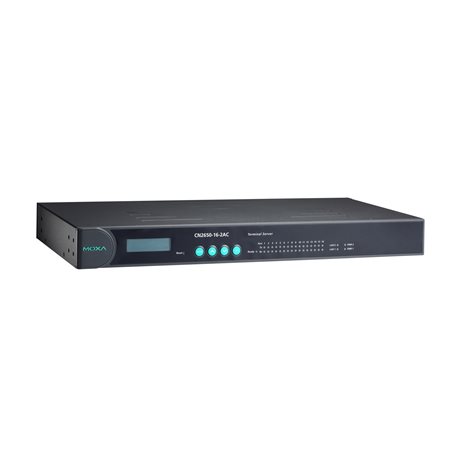

CN2650-16-2AC-T

moxa-cn2650-16-2ac-t-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650I-8

moxa-cn2650i-8-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

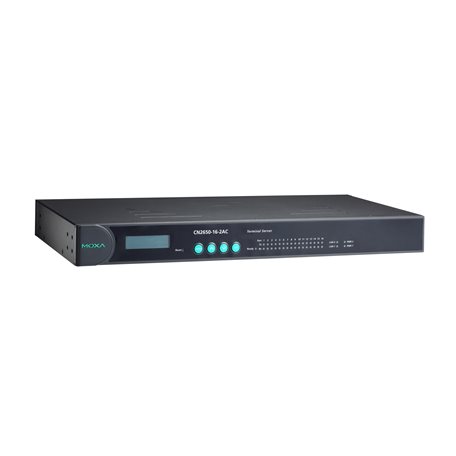

CN2650I-16

moxa-cn2650i-16-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650I-8-2AC

moxa-cn2650i-8-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650I-16-2AC

moxa-cn2650i-16-2ac-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

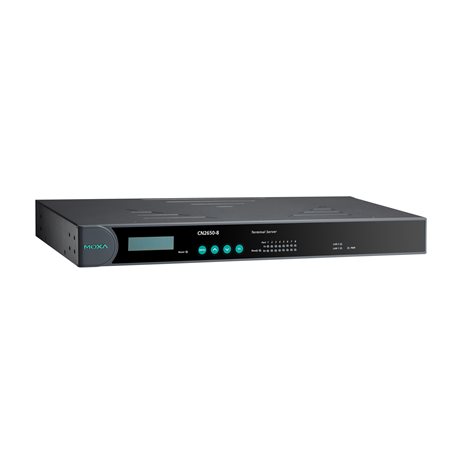

CN2650I-8-HV-T

moxa-cn2650i-8-hv-t-image.jpg | Moxa

Buy online from our distributors

CN2600 系列

CN2650I-16-HV-T

moxa-cn2650i-16-hv-t-image.jpg | Moxa

Buy online from our distributors
