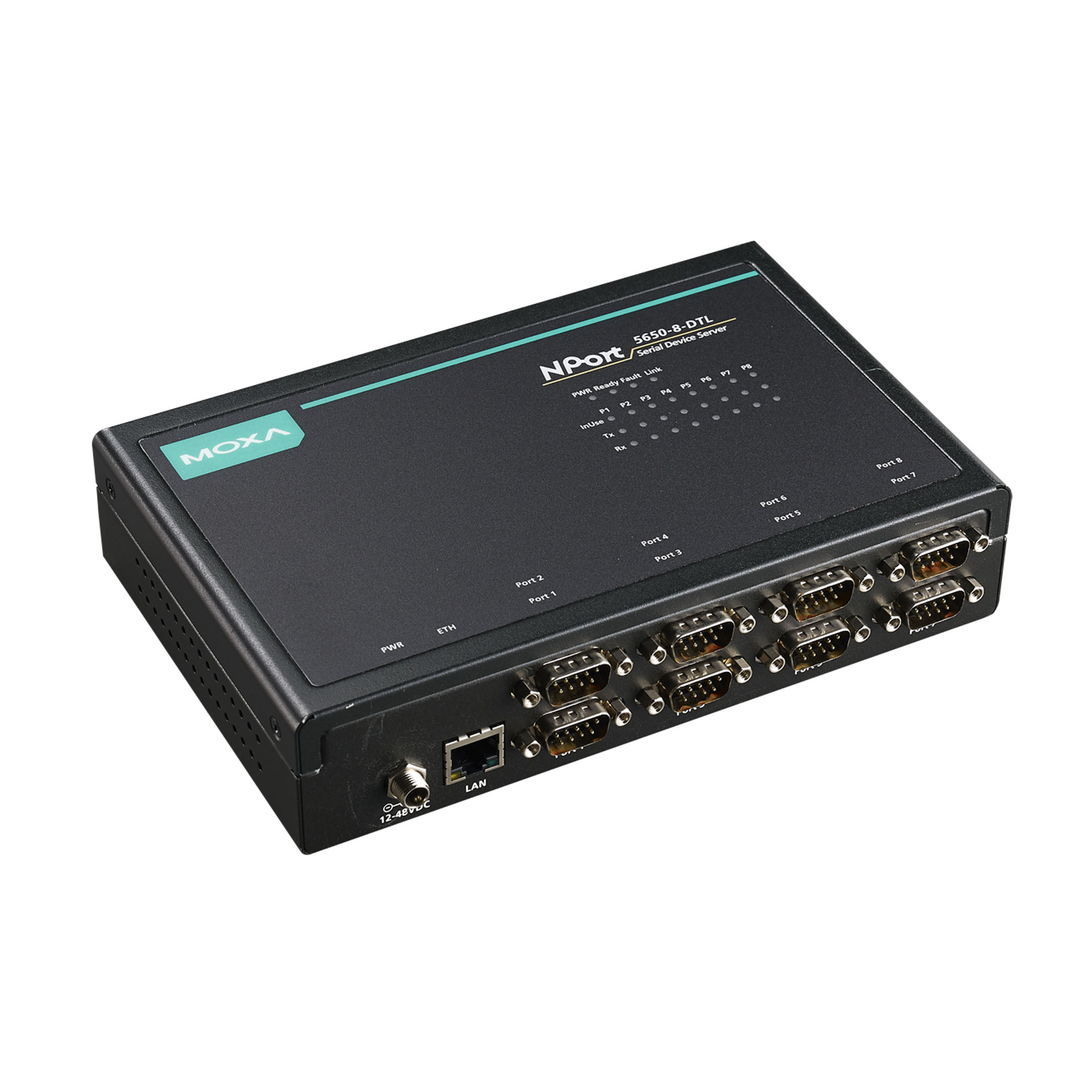

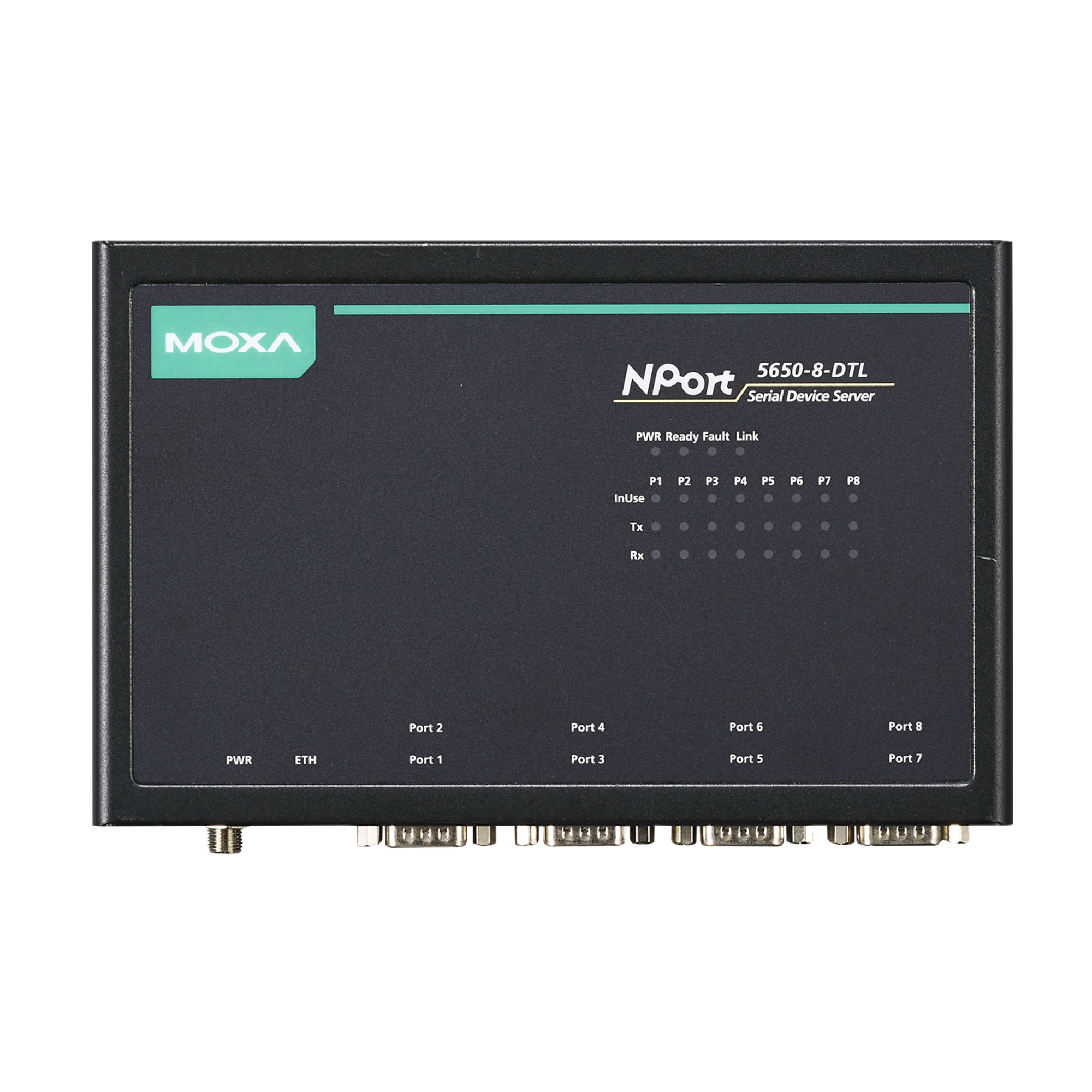

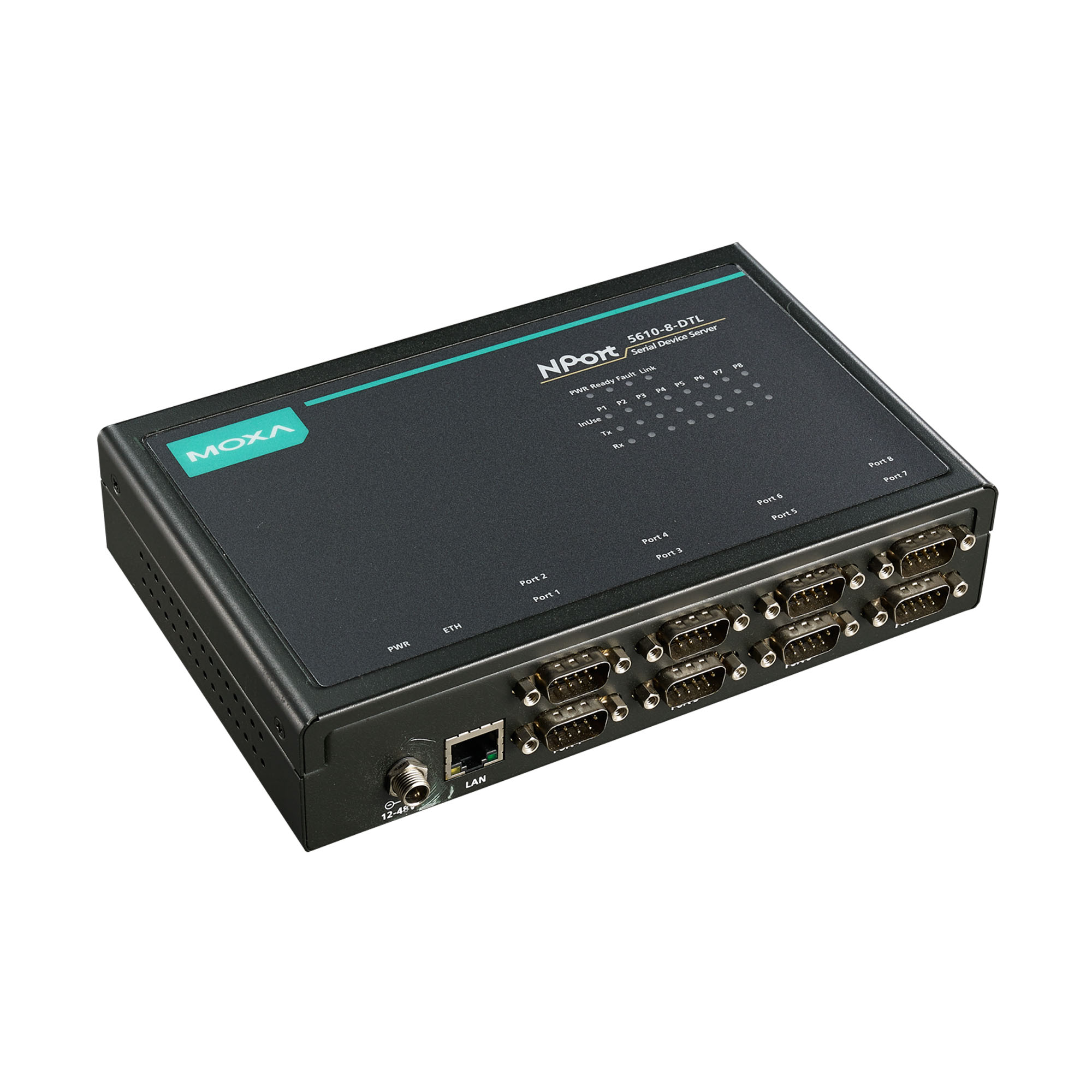

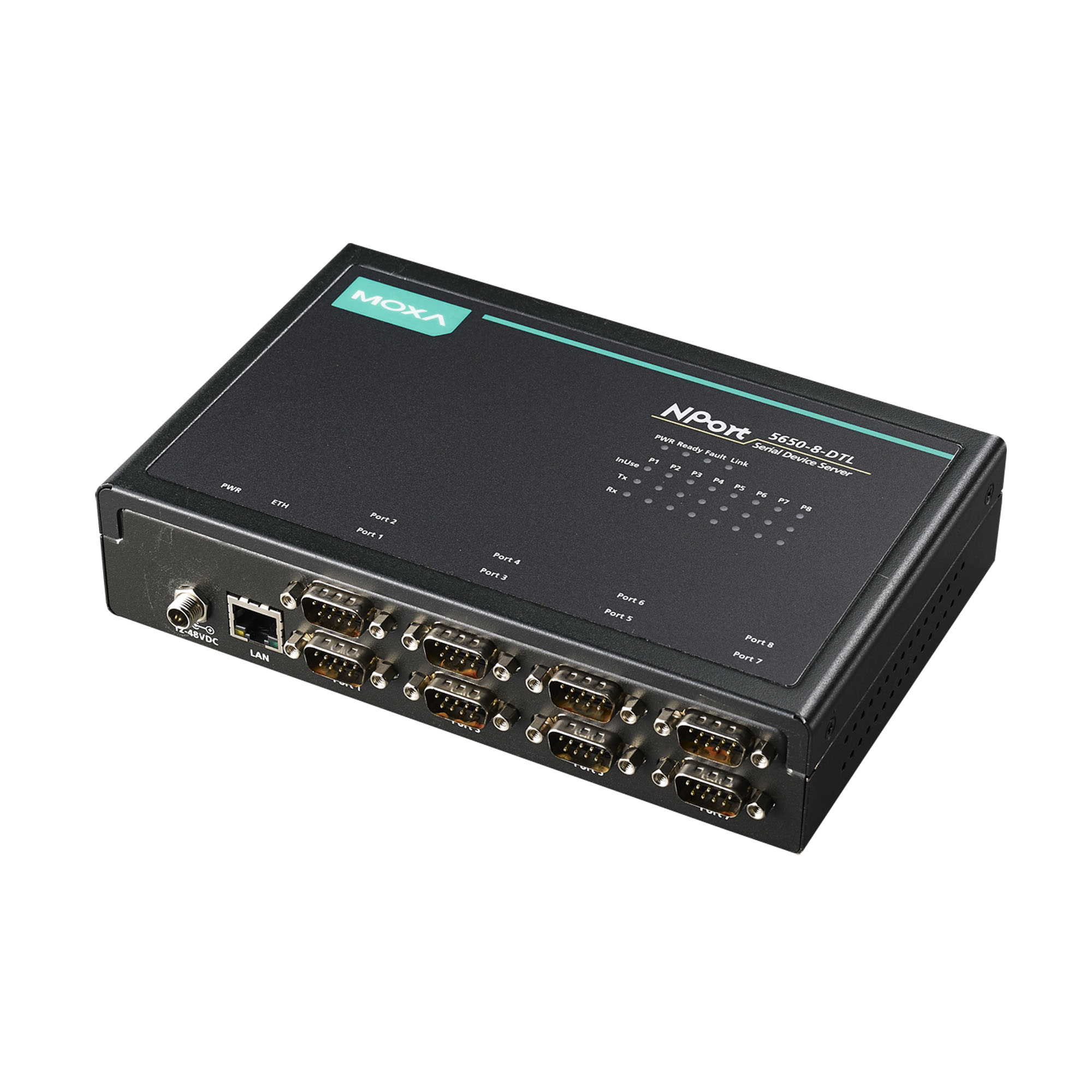

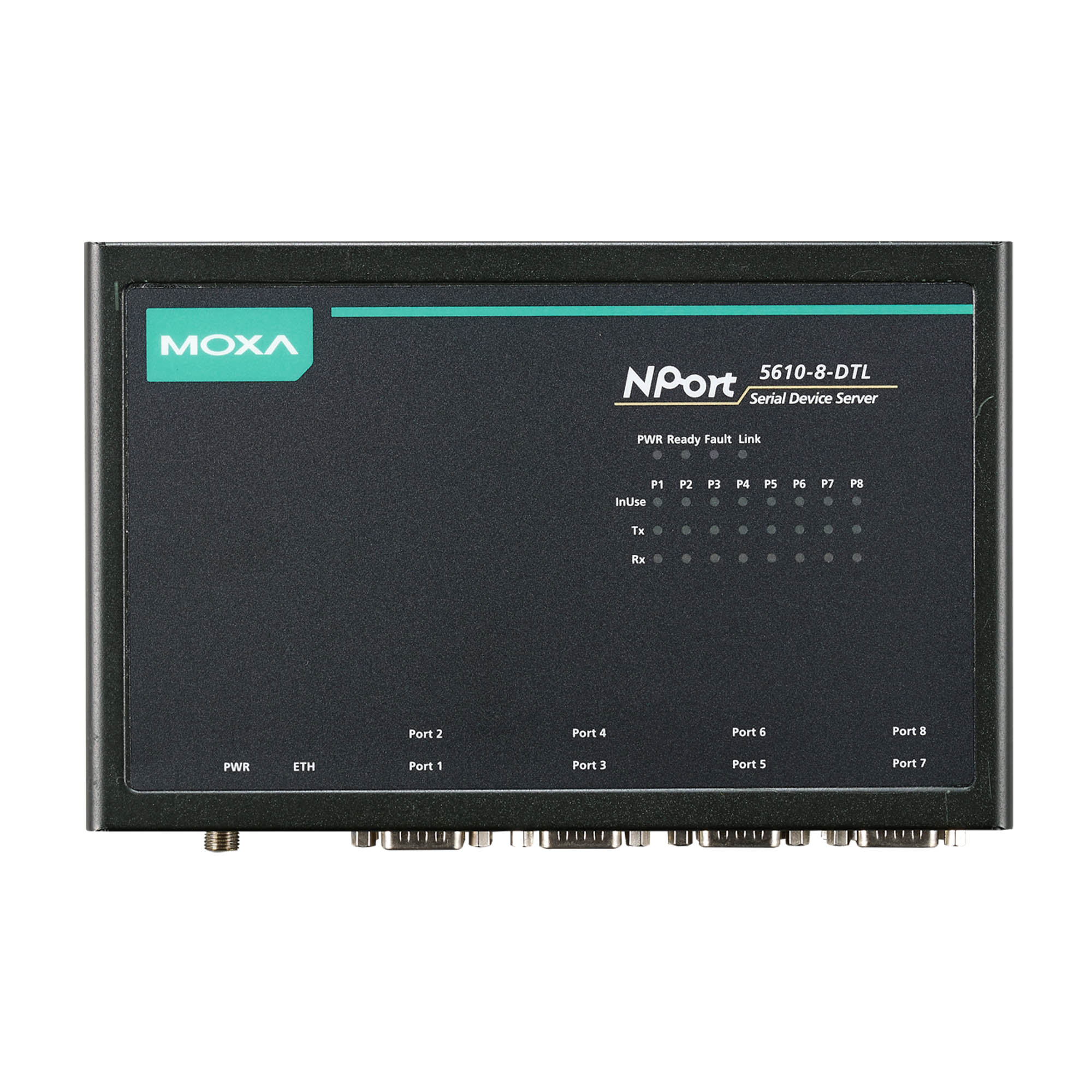

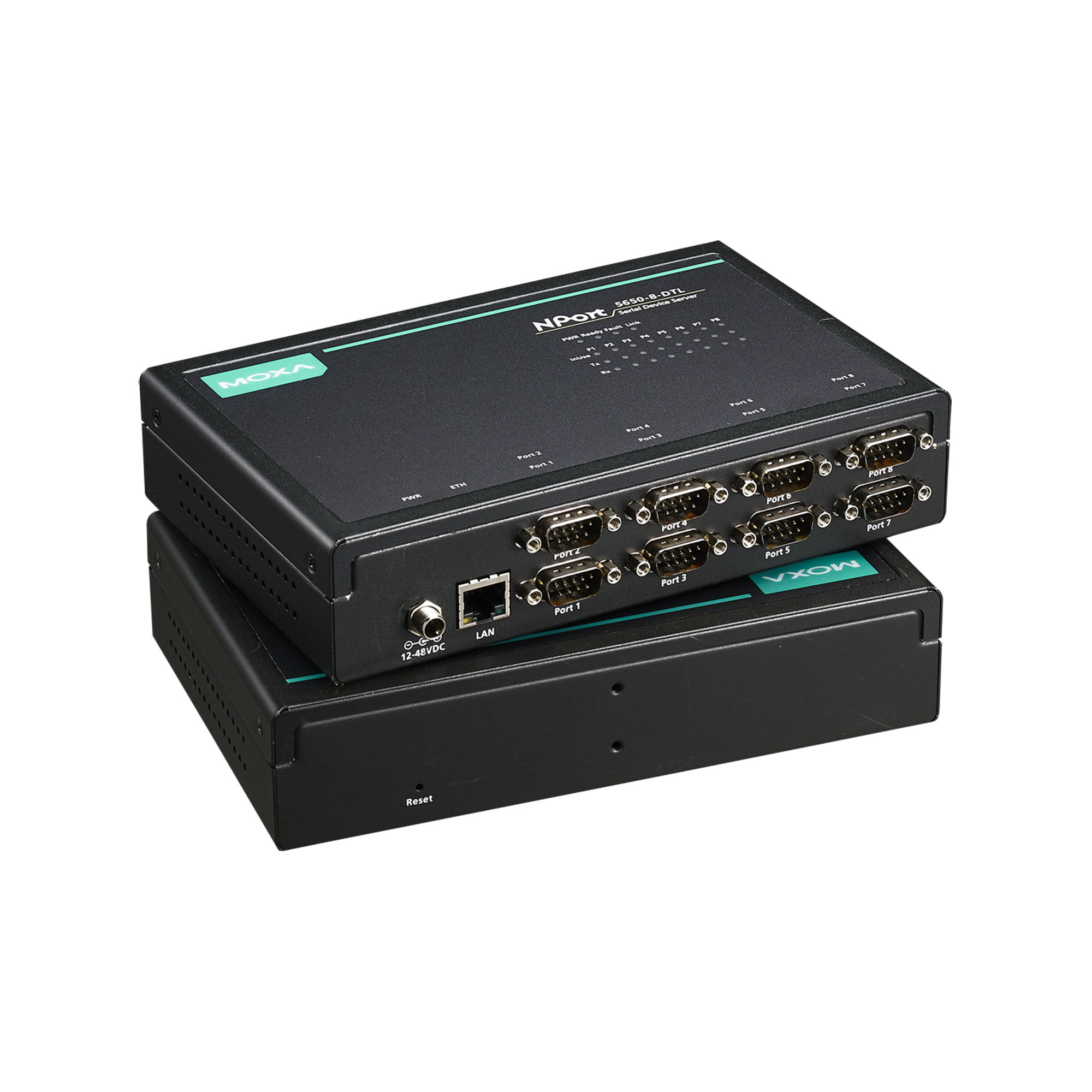

NPort 5600-DTL 系列

8 端口 RS-232/422/485 串口设备联网服务器

moxa-nport-5600-dtl-series-image-1-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-2-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-3-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-4-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-5-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-6-(1).jpg | Moxa
moxa-nport-5600-dtl-series-image-7-(1).jpg | Moxa

特点和优势

  • 多达 8 个 RS-232/422/485 串口
  • 紧凑型台式设计
  • 10/100M 自适应以太网
  • 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
  • 支持 Real COM 和 TCP server、TCP client、UDP 接口模式
  • 支持 SNMP MIB-II 网络管理协议

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort®5600-8-DTL 设备联网服务器可通过透传方式将 8 台串口设备轻松接入以太网络,用户只需进行基本配置即可将现有串口设备连接至网络。用户集中管理串口设备的同时,也可通过网络分散管理主机。NPort®5600-8-DTL 设备联网服务器比 19 英寸机架式产品小巧,特别适合需要额外串口却无法进行导轨安装的应用场合。



适合 RS-485 应用的简便设计

NPort®5650-8-DTL 设备联网服务器提供 1 kΩ 和 150 kΩ 上拉/下拉电阻和 120 Ω 终端电阻可选。在某些严苛环境中,可能需要采用终端电阻来消除串口信号的反射。使用终端电阻时,必须正确设置上拉/下拉电阻,以避免电子信号受损。由于任何电阻值都无法兼容所有环境,因此,NPort®5600-8-DTL 设备联网服务器配有 DIP 开关,方便用户手动调节串口的终端电阻和上拉/下拉电阻的电阻值。



LED 指示灯简化维护

系统、串口 Tx/Rx 和以太网 LED 指示灯(位于 RJ45 接头上)提供了实用的基本维护工具,可帮助工程师分析现场问题。NPort®5600 的 LED 灯不仅可显示当前的系统和网络状态,还可以帮助现场工程师监控所连接的串口设备状态。



外观



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    串口 Console、Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具

  • 管理

    ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、Telnet、TCP/IP、UDP

  • 过滤

    IGMP v1/v2

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、 Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Linux Real TTY 驱动程序

    内核版本:2.4.x、2.6.x、3.x、4.x 和 5.x

  • Android API

    Android 3.1.x 及更高版本

  • MIB

    RFC1213、RFC1317

  • 对时服务

    SNTP

  • 接头

    DB9 公头

  • 端口数量

    8

  • 串口标准

    NPort 5610-8-DTL 系列:RS-232
    NPort 5650-8-DTL 系列:RS-232、RS-422、RS-485

  • 波特率

    支持标准波特率(单位 = bps):50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS、DTR/DSR、XON/XOFF

  • 隔离保护

    NPort 5650I-8-DTL 系列:2 kV

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 终端电阻

    NPort 5650 系列:120 Ω

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    NPort 5610-8-DTL 系列:340 mA @ 12 VDC
    NPort 5650-8-DTL 系列:470 mA @ 12 VDC
    NPort 5650I-8-DTL 系列:740 mA @ 12 VDC

  • 电源输入数量

    1

  • 输入电压

    12 至 48 VDC

  • 反接保护

    支持

  • 电源输入来源

    电源输入插口

  • 外壳

    金属

  • 尺寸(有挂耳)

    229 x 135.43 x 46 mm(9.02 x 5.33 x 1.81 英寸)

  • 尺寸(无挂耳)

    197 x 135.43 x 44 mm(7.76 x 5.33 x 1.73 英寸)

  • 重量

    NPort 5610-8-DTL 系列:1760 g (3.88 lb)
    NPort 5650-8-DTL 系列:1770 g (3.90 lb)
    NPort 5650I-8-DTL 系列:1850 g (4.08 lb)

  • 安装

    台式、导轨式安装(带可选套件)、壁挂式安装(带可选套件)

  • 工作温度

    标准型号:0 至 60°C(-32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 安全

    UL 60950-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    NPort 5610-8-DTL 系列:953,388 小时
    NPort 5650-8-DTL 系列:740,457 小时
    NPort 5650I-8-DTL 系列:258,150 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
