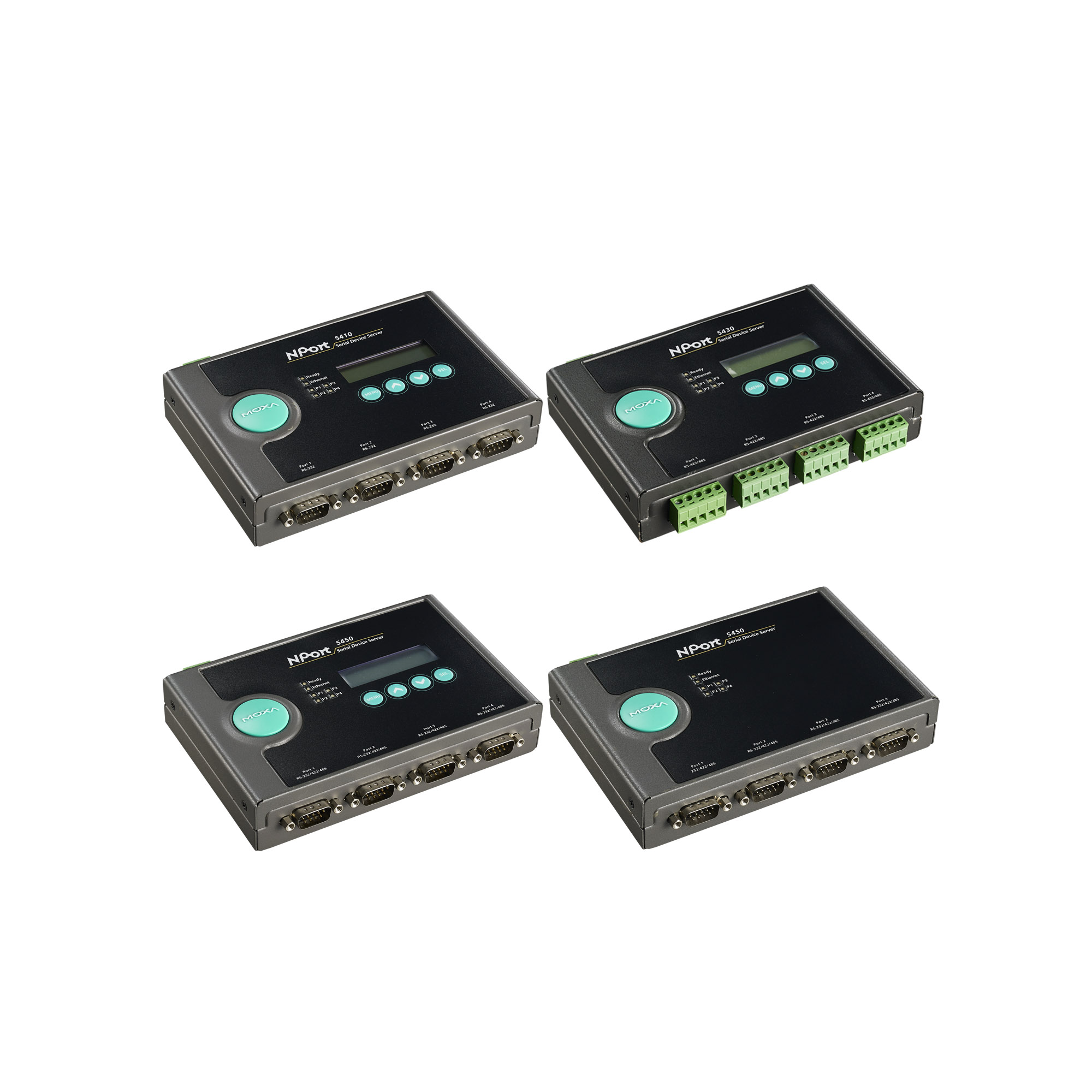

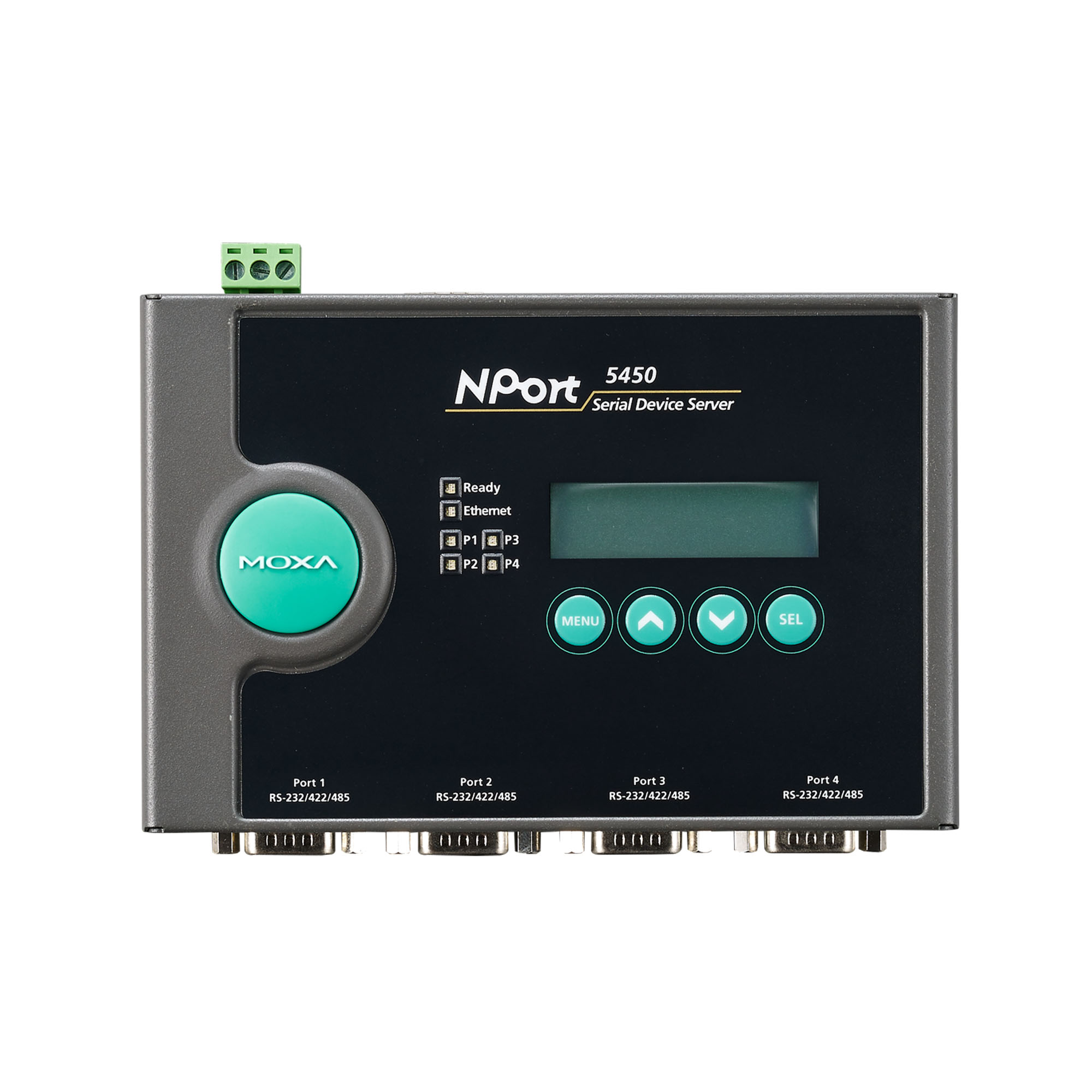

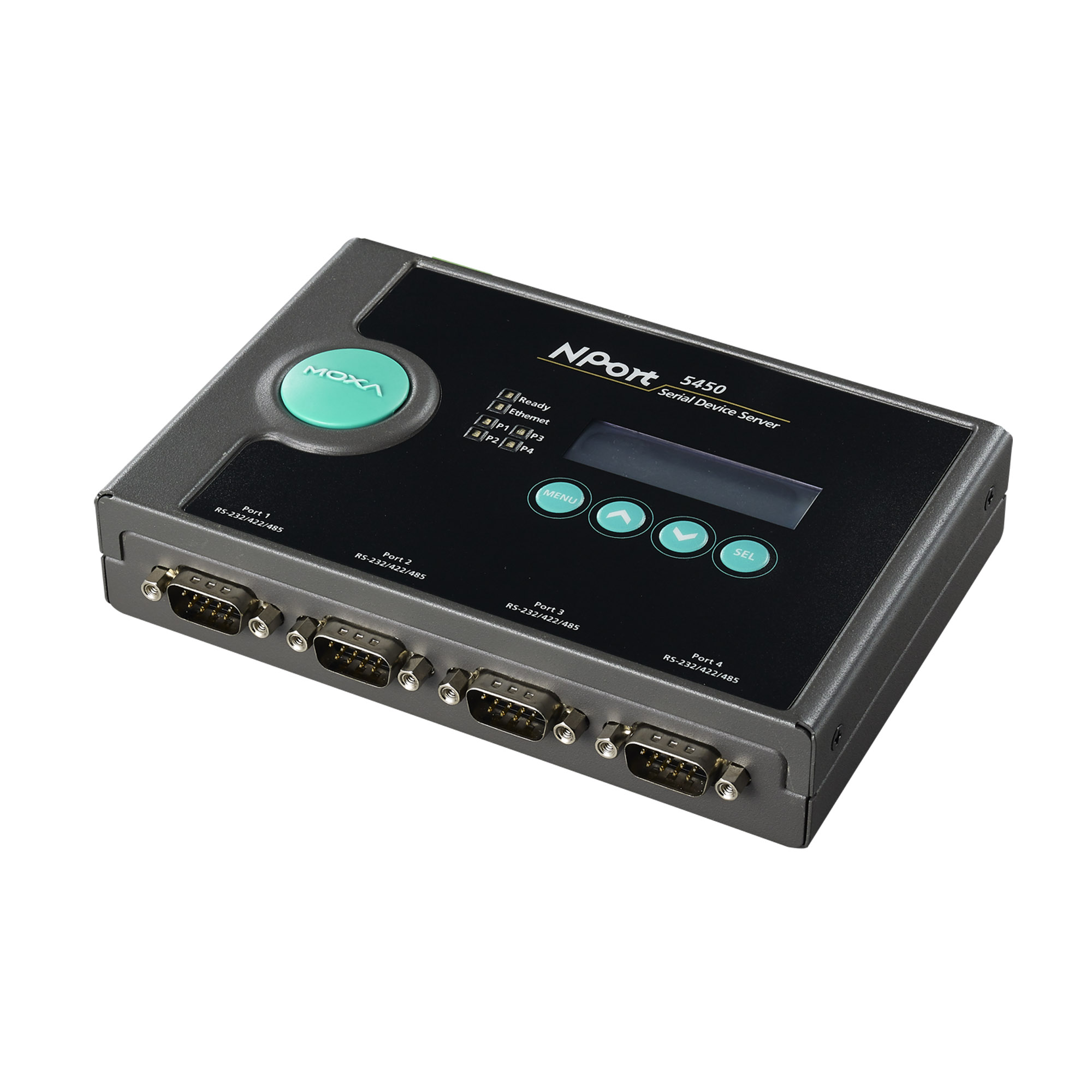

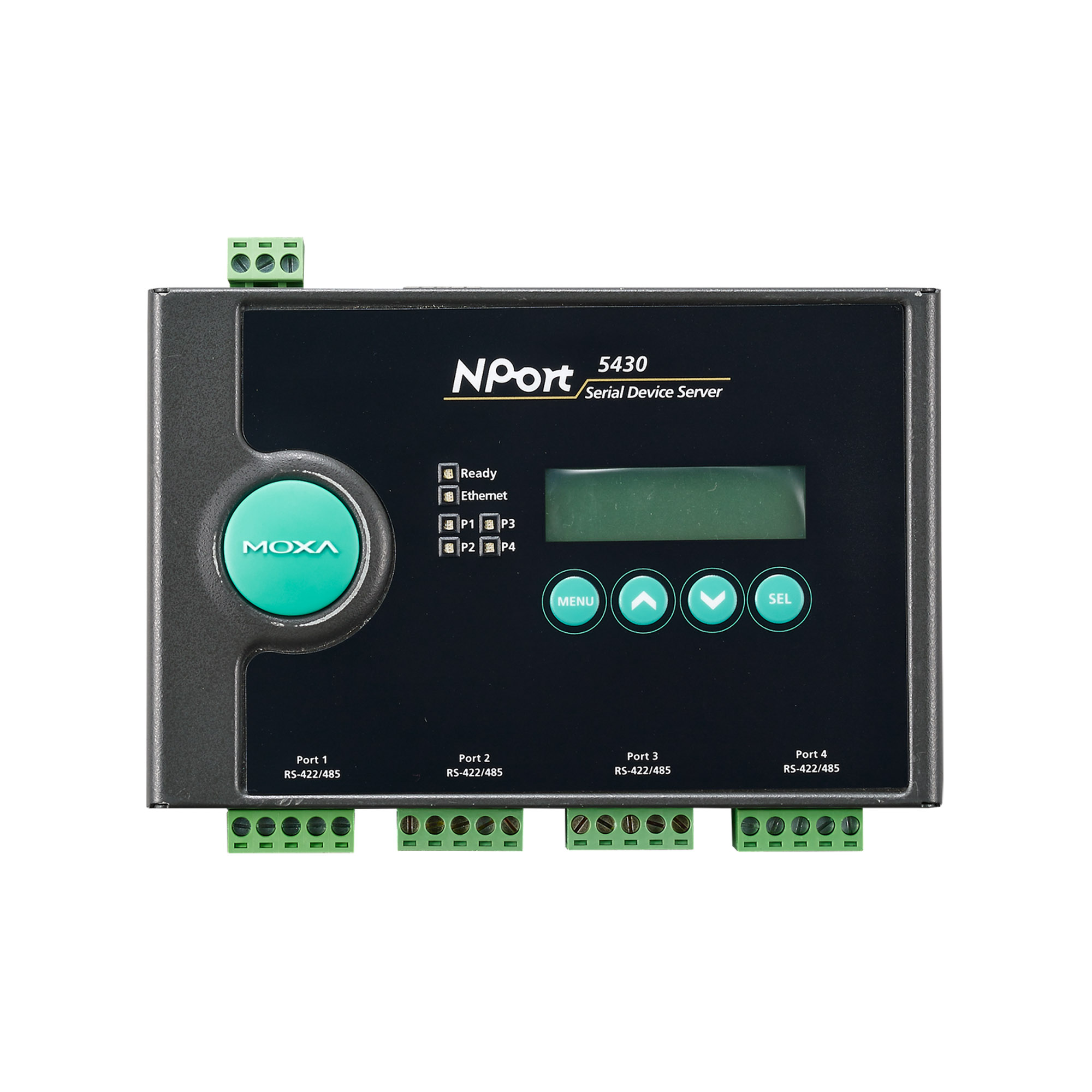

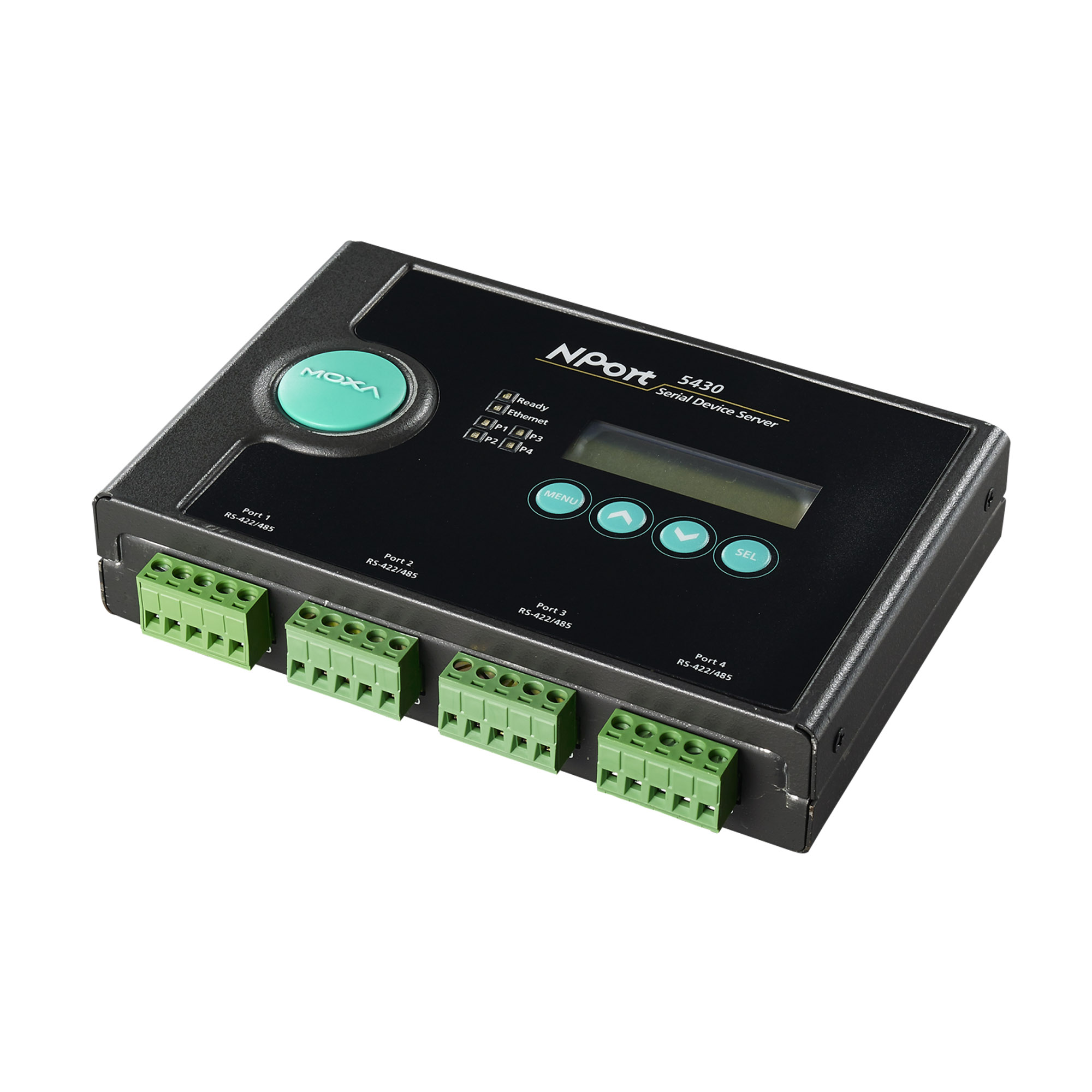

NPort 5400 系列

4 端口 RS-232/422/485 串口设备联网服务器

moxa-nport-5400-series-image-1-(1).jpg | Moxa
moxa-nport-5400-series-image-2-(1).jpg | Moxa
moxa-nport-5400-series-image-3-(1).jpg | Moxa
moxa-nport-5400-series-image-4-(1).jpg | Moxa
moxa-nport-5400-series-image-5-(1).jpg | Moxa
moxa-nport-5400-series-image-6-(1).jpg | Moxa
moxa-nport-5400-series-image-7-(1).jpg | Moxa

特点和优势

  • 简单易用 LCD 显示屏,简化安装
  • 可调节终端电阻和上拉/下拉电阻
  • 接口模式:TCP server、TCP client、UDP
  • 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置
  • 支持 SNMP MIB-II 网络管理协议
  • NPort 5430I/5450I/5450I-T 型号提供 2 kV 光电隔离保护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort® 5400 设备联网服务器为串口联网应用提供了多种实用功能,包括每个串口配备独立操作模式、易用操作的 LCD 显示屏可简化安装、双直流电源输入,以及可调节终端电阻和上拉/下拉电阻。



支持多达 4 台串口设备立即联网

NPort® 5400 设备联网服务器通过透传方式将串口设备轻松接入以太网络,可连接多达 4 台串口设备。只需基本配置即可将现有串口设备连接至以太网。此产品支持串口和以太网接口之间双向传输数据。使用 Nport® 设备联网服务器,用户不仅可以保护当前的硬件,还有助于未来的网络扩展。用户集中管理串口设备的同时,也可通过网络分散管理主机。



各串口采用独立操作模式

NPort® 5400 设备联网服务器可用于连接不同设备,通过 TCP/IP 网络进行远程轮询数据或处理事件。NPort® 5400 的各个串口均独立运行,以提供更大变通性。例如:端口 1 设置为驱动程序模式,端口 2 设置为 TCP Server 模式,端口 3 和 4 设置为 TCP Client 模式。

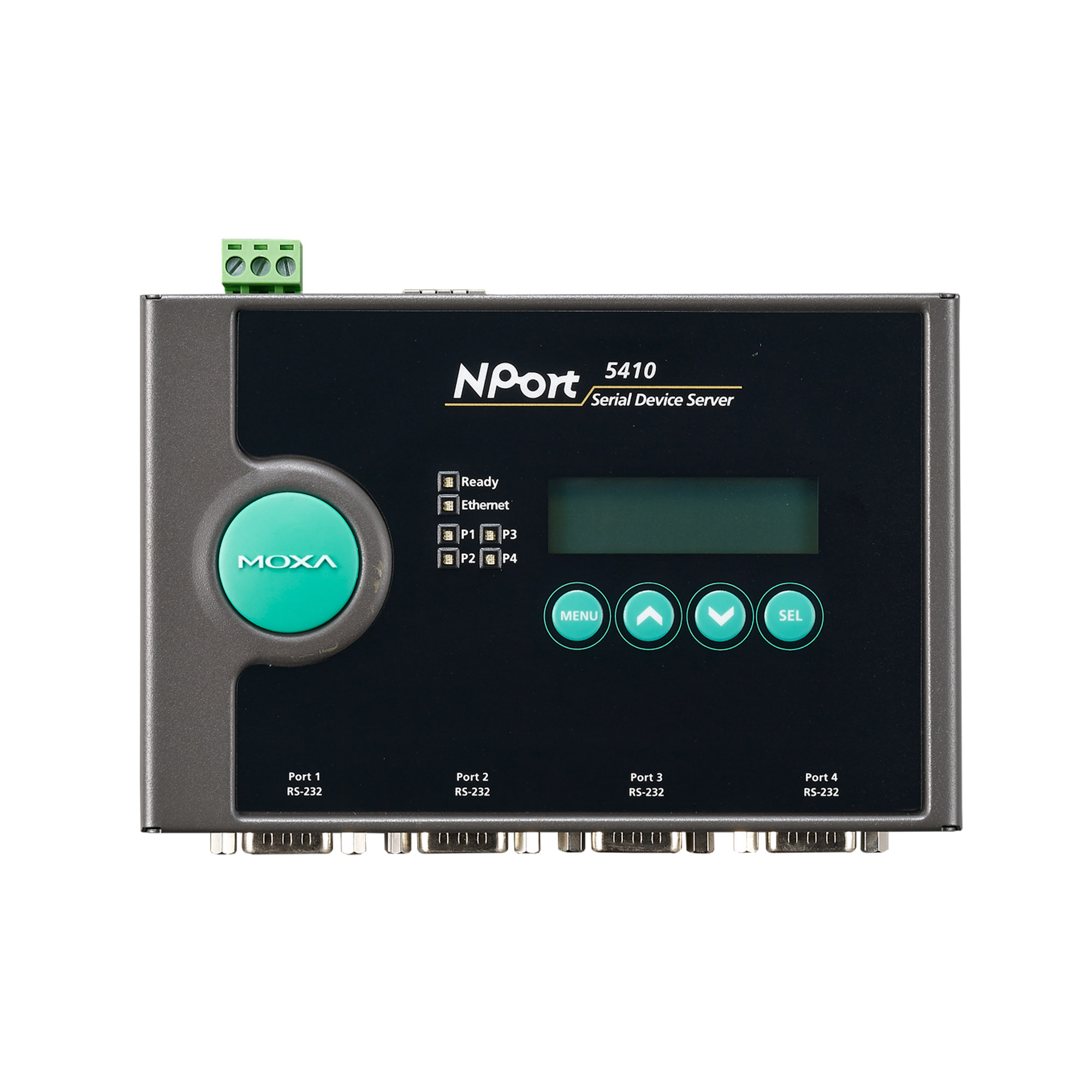

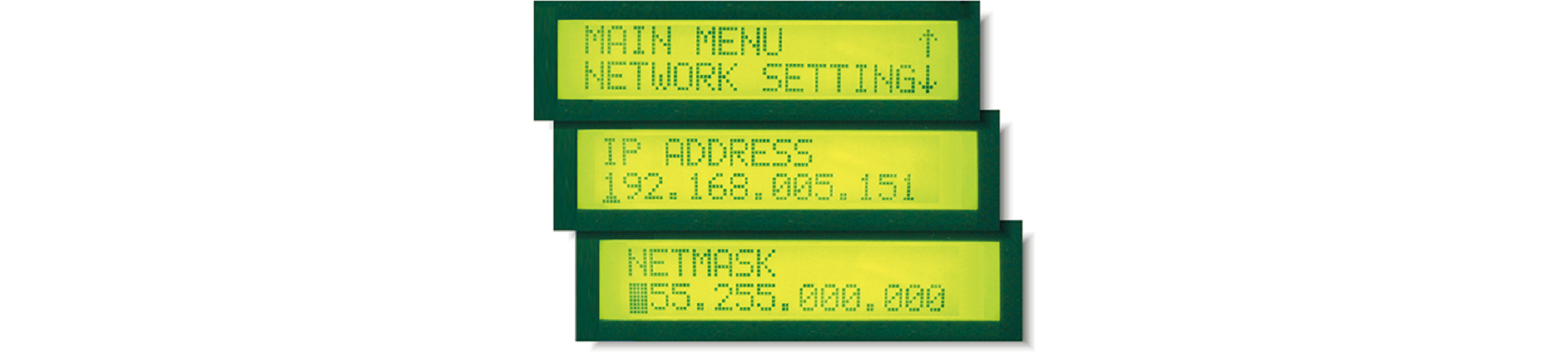

简单易用 LCD 显示屏,简化安装

NPort® 5400 顶部面板内置 LCD 显示屏,并提供四个按钮可用于数据输入、配置和操作模式选择。LCD 显示屏可显示服务器名称、串口编号和 IP 地址、输入或修改 IP 地址、子网掩码和网关等参数。(宽温型号无配置 LCD 显示屏。)

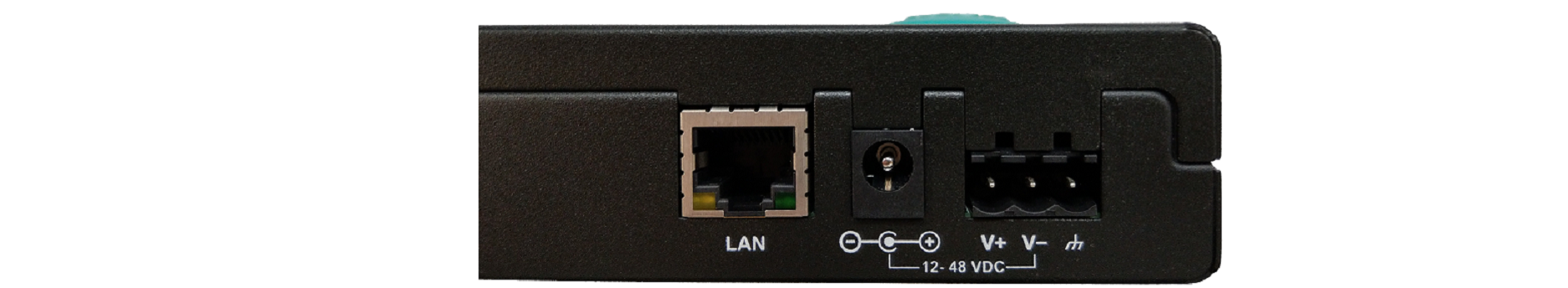

双直流电源输入

NPort® 5400 设备联网服务器提供直流接线端子输入和直流电源插口输入的双电源输入。两种电源输入便于用户根据不同应用灵活地选择。

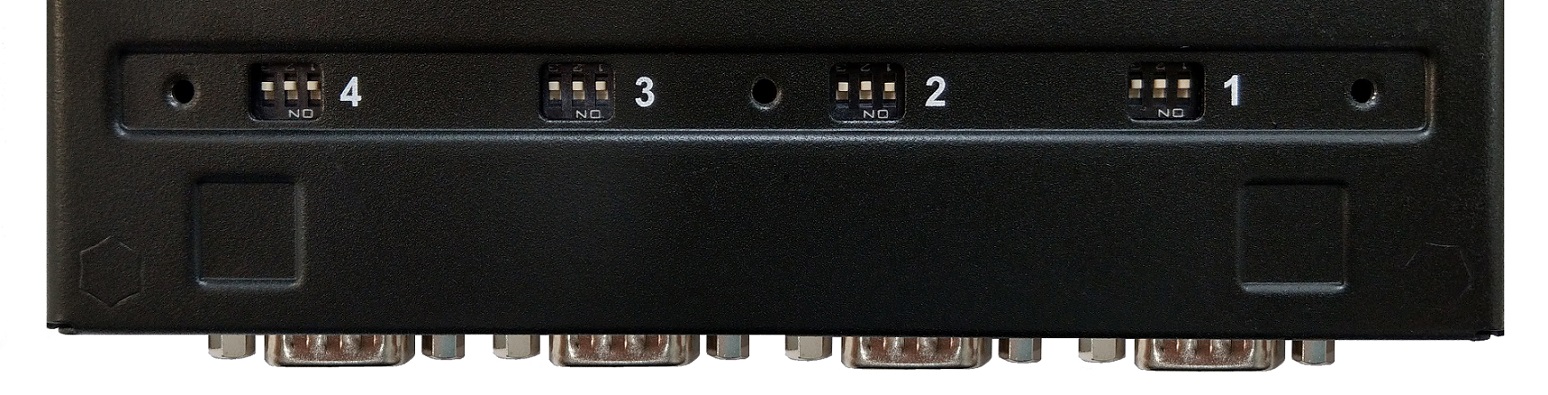

可调节终端电阻和上拉/下拉电阻

NPort 5400 系列提供 RS-485 应用所需的可调节终端电阻和上拉/下拉电阻。在某些严苛环境中,可能需要采用终端电阻来消除串口信号的反射,也可能需要调节上拉电阻/下拉电阻来保持电子信号的完整性。由于任何电阻值都无法兼容所有环境,NPort® 5400 设备联网服务器底部面板配有四组 DIP 开关,方便设置终端电阻和上拉/下拉电阻的电阻值。







  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Telnet Console、Windows 管理工具、Web Console (HTTP/HTTPS)

  • 管理

    ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP

  • 过滤

    IGMP v1/v2

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本:2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • 对时服务

    SNTP

  • 接头

    NPort 5410/5450/5450-T/5450I/5450I-T:DB9 公头
    NPort 5430/5430I:接线端子

  • 端口数量

    4

  • 串口标准

    NPort 5410:RS-232
    NPort 5430 系列:RS-422、RS-485
    NPort 5450 系列:RS-232、RS-422、RS-485

  • 操作模式

    禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP Server、UDP

  • 波特率

    支持标准波特率(单位 = bps):50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS(仅限 RS-232)、DTR/DSR(仅限 RS-232)、XON/XOFF

  • 隔离保护

    NPort 5430I/5450I/5450I-T 带 2 kV 光电隔离保护

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 终端电阻

    120 Ω

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    NPort 5410/5450/5450-T:350 mA @ 12 VDC
    NPort 5430:320 mA @ 12 VDC
    NPort 5430I:530 mA @ 12 VDC
    NPort 5450I/5450I-T:554 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    2

  • 电源接头

    1 个可拆卸 3 触点接线端子
    电源输入插口

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 报警工具

    内置蜂鸣器和 RTC(实时时钟)

  • 外壳

    金属

  • 尺寸(有挂耳)

    181 x 103 x 33 mm(7.14 x 4.06 x 1.30 英寸)

  • 尺寸(无挂耳)

    158 x 103 x 33 mm(6.22 x 4.06 x 1.30 英寸)

  • 重量

    740 g (1.63 lb)

  • 交互界面

    LCD 显示屏(仅限标准温度型号)
    配置按钮(仅限标准温度型号)

  • 安装

    台式、导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 海事

    DNV-GL(仅限标准温度型号)

  • 医疗

    EN 60601-1-2 Class B,EN 55011(仅限 NPort 5410/5450/5450I)

  • 安全

    UL 60950-1

  • 时间

    NPort 5410:310,331 小时
    NPort 5430/5430I:265,650 小时
    NPort 5450/5450I:206,903 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Real TTY drivers (Linux Kernel 4.x)
139.3 KB
驱动程序 v4.1
  • Linux Kernel 4.x
2021年8月4日 2021年8月4日 发布说明
Real TTY drivers (Linux Kernel 5.x)
140.8 KB
驱动程序 v5.1
  • Linux Kernel 5.x
2021年8月4日 2021年8月4日 发布说明
MXview v3.2.4 Software
389.2 MB
软件包 v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 发布说明
Firmware for NPort 5410/5430 (Rev. 3.2 and later) and NPort 5450 (all Rev.)
850.2 KB
固件 v3.14
2021年3月31日 2021年3月31日 发布说明
NPort Administration Suite for Windows 7 and Windows Server 2008 R2, or later
4.1 MB
驱动程序 v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 发布说明
Moxa CLI Configuration Tool for Linux
8.1 MB
管理工具 v1.2
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
2021年3月31日 2021年3月31日 发布说明
Moxa CLI Configuration Tool for Windows
2.1 MB
管理工具 v1.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 发布说明
Device Search Utility
1.1 MB
管理工具 v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 发布说明
MXview plugin
24.3 MB
软件包 v1.1
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 发布说明
MXconfig plugin
2.2 MB
软件包 v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2021年3月31日 2021年3月31日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
驱动程序 v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 发布说明
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
驱动程序 v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序 v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
Real TTY drivers for Linux 3.x.x
95.0 KB
驱动程序 v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 发布说明
Real TTY drivers for Linux 4.x.x
95.4 KB
驱动程序 v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 发布说明
Real TTY drivers for Linux 5.x.x
95.3 KB
驱动程序 v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 发布说明
Windows Driver Manager
2.6 MB
驱动程序 v2.0
  • Windows 2000
  • Windows 2000
  • Windows 95
  • Windows 95
  • Windows 98
  • Windows 98
  • Windows 98 SE
  • Windows 98 SE
  • Windows ME
  • Windows ME
  • Windows NT
  • Windows NT
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2019年7月31日 2019年7月31日 发布说明
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB
驱动程序 v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年2月11日 2019年2月11日 发布说明
Device Server Android API
18.1 MB
驱动程序 v1.0
  • Android
2018年1月19日 2018年1月19日 发布说明
Driver for NPort 5400 Series (WinCE 5)
230.5 KB
驱动程序 v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for NPort 5400 Series (WinXP Embedded)
1.2 MB
驱动程序 v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Driver for NPort 5400 Series (UNIX)
73.0 KB
驱动程序 v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 发布说明
Firmware for NPort 5410/5430 (Rev 2.x and prior)
484.3 KB
固件 v2.9
2011年9月13日 2011年9月13日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v1.0 2021年8月5日 2021年8月5日
Manual for NPort 5000 Series
17.4 MB
手册 英文 v6.2 2021年7月29日 2021年7月29日
QIG for NPort 5400 Series
724.0 KB
QIG 英文 v7.3 2021年4月27日 2021年4月27日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.0 MB
技术说明 英文 v1.0 2021年3月30日 2021年3月30日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
NPort 5400 系列产品资料表
3.5 MB
产品资料表 中文 v1.1 2019年7月11日 2019年7月11日
Moxa CLI Configuration Tool User's Manual
1.1 MB
手册 英文 v2.0 2018年12月6日 2018年12月6日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技术说明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技术说明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
技术说明 英文 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5410
219.2 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5430
236.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5430I
236.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5450
233.5 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5450I
233.5 KB
2D CAD 英文 1995年8月3日 1995年8月3日

可用型号 (7)

显示图片

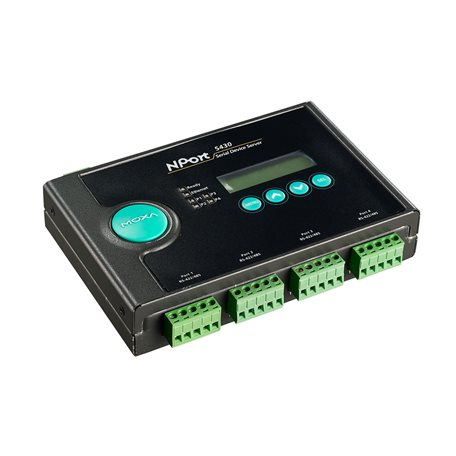

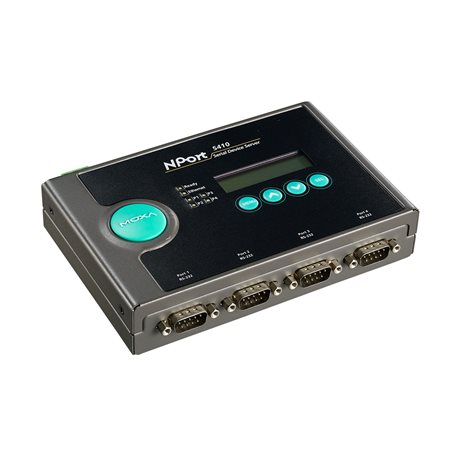

moxa-nport-5410-image.jpg | MoxaNPort 5410moxa-nport-5430-image.jpg | MoxaNPort 5430moxa-nport-5430i-image.jpg | MoxaNPort 5430Imoxa-nport-5450-image.jpg | MoxaNPort 5450
串口界面RS-232RS-422/485RS-422/485RS-232/422/485
串口界面接头DB9 maleTerminal blockTerminal blockDB9 male
串口界面隔离保护2 kV
工作温度0 to 55°C0 to 55°C0 to 55°C0 to 55°C
输入电压12 to 48 VDC12 to 48 VDC12 to 48 VDC12 to 48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

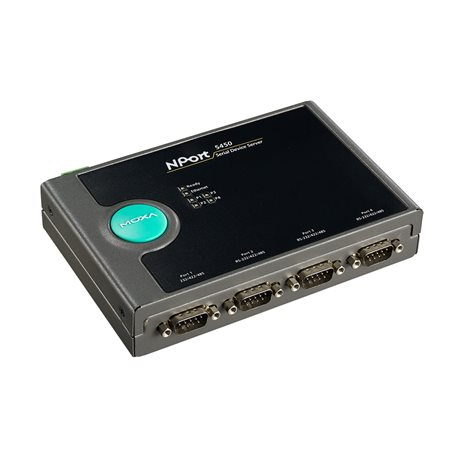

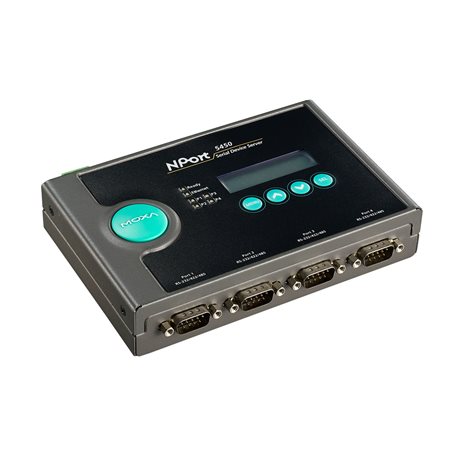

moxa-nport-5450-t-image.jpg | MoxaNPort 5450-Tmoxa-nport-5450i-image.jpg | MoxaNPort 5450Imoxa-nport-5450i-t-image.jpg | MoxaNPort 5450I-T
串口界面RS-232/422/485RS-232/422/485RS-232/422/485
串口界面接头DB9 maleDB9 maleDB9 male
串口界面隔离保护2 kV2 kV
工作温度-40 to 75°C0 to 55°C-40 to 75°C
输入电压12 to 48 VDC12 to 48 VDC12 to 48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
