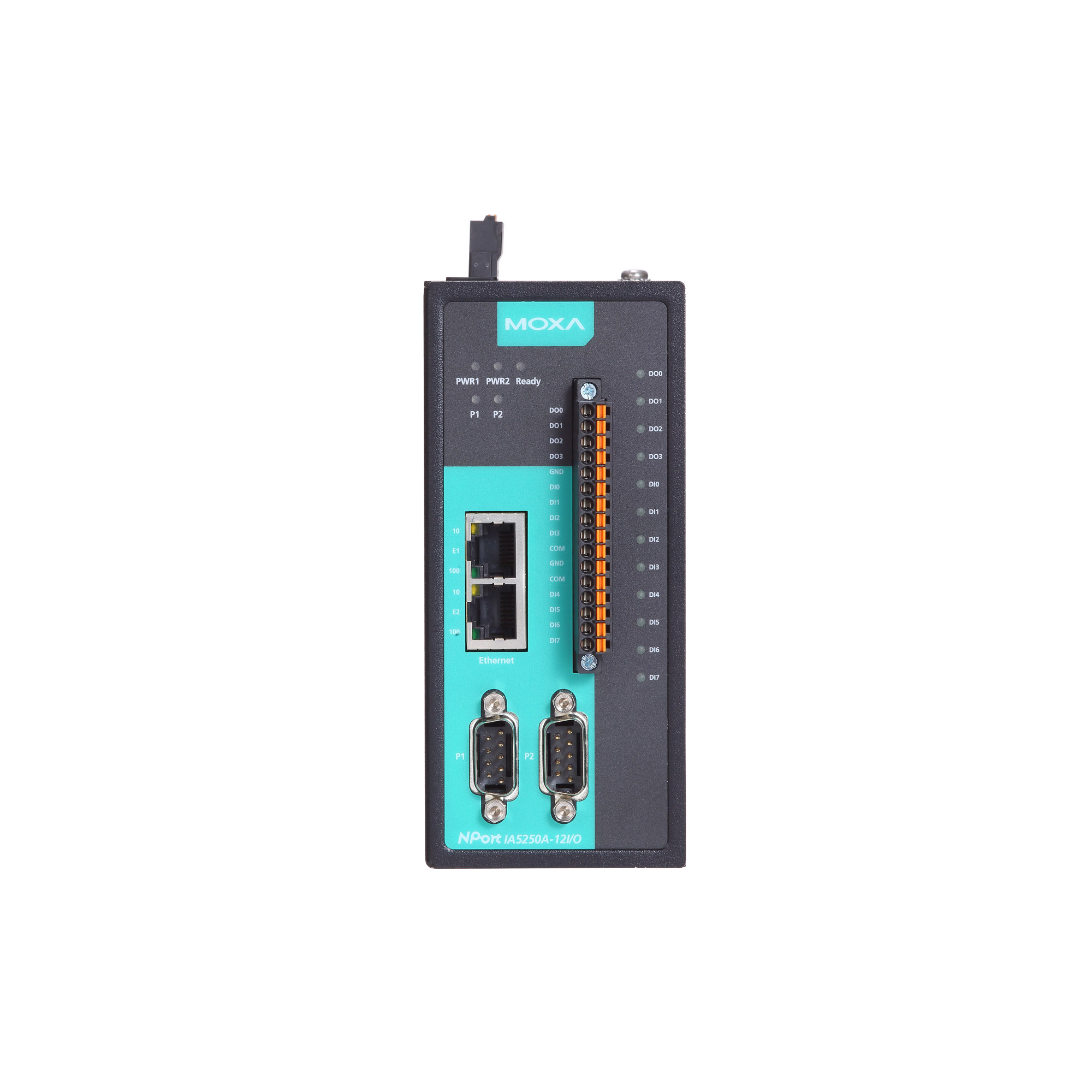

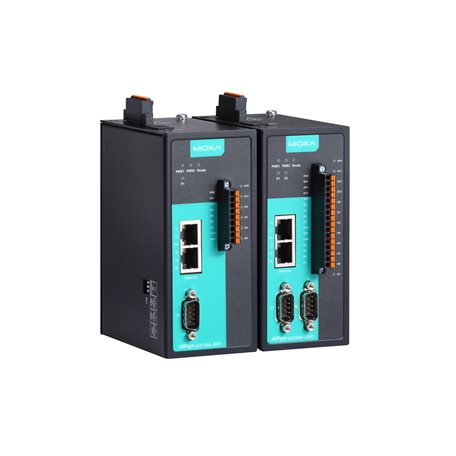

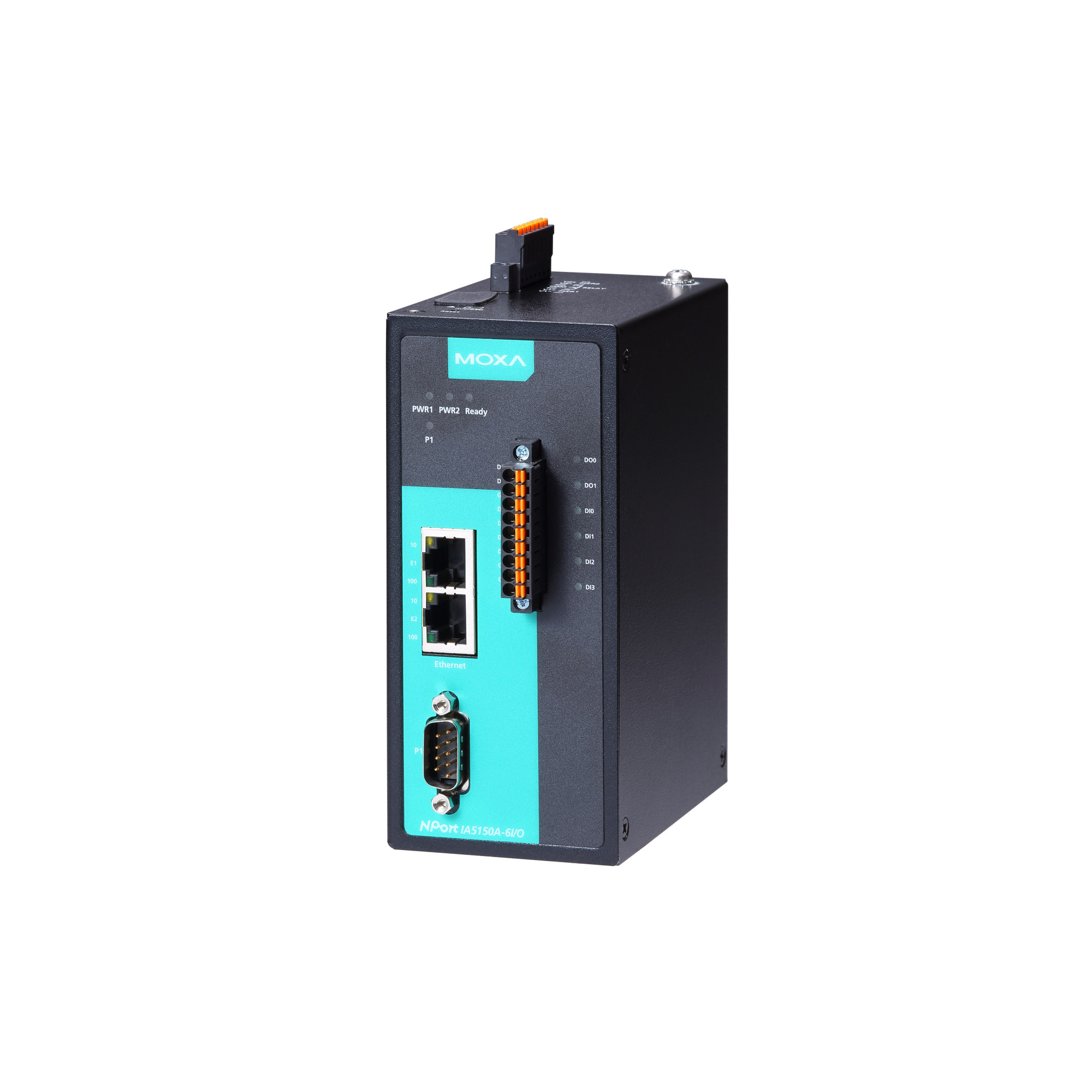

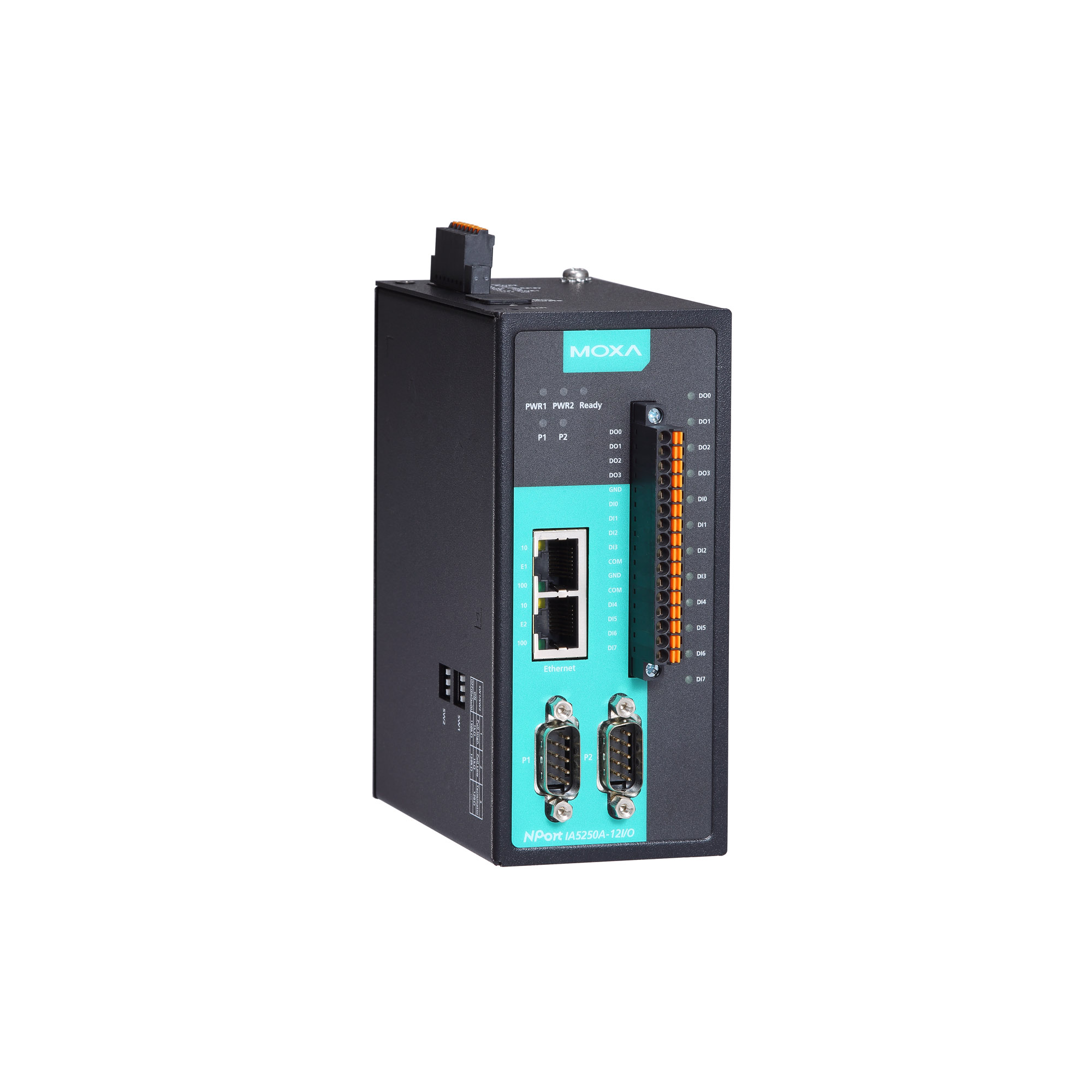

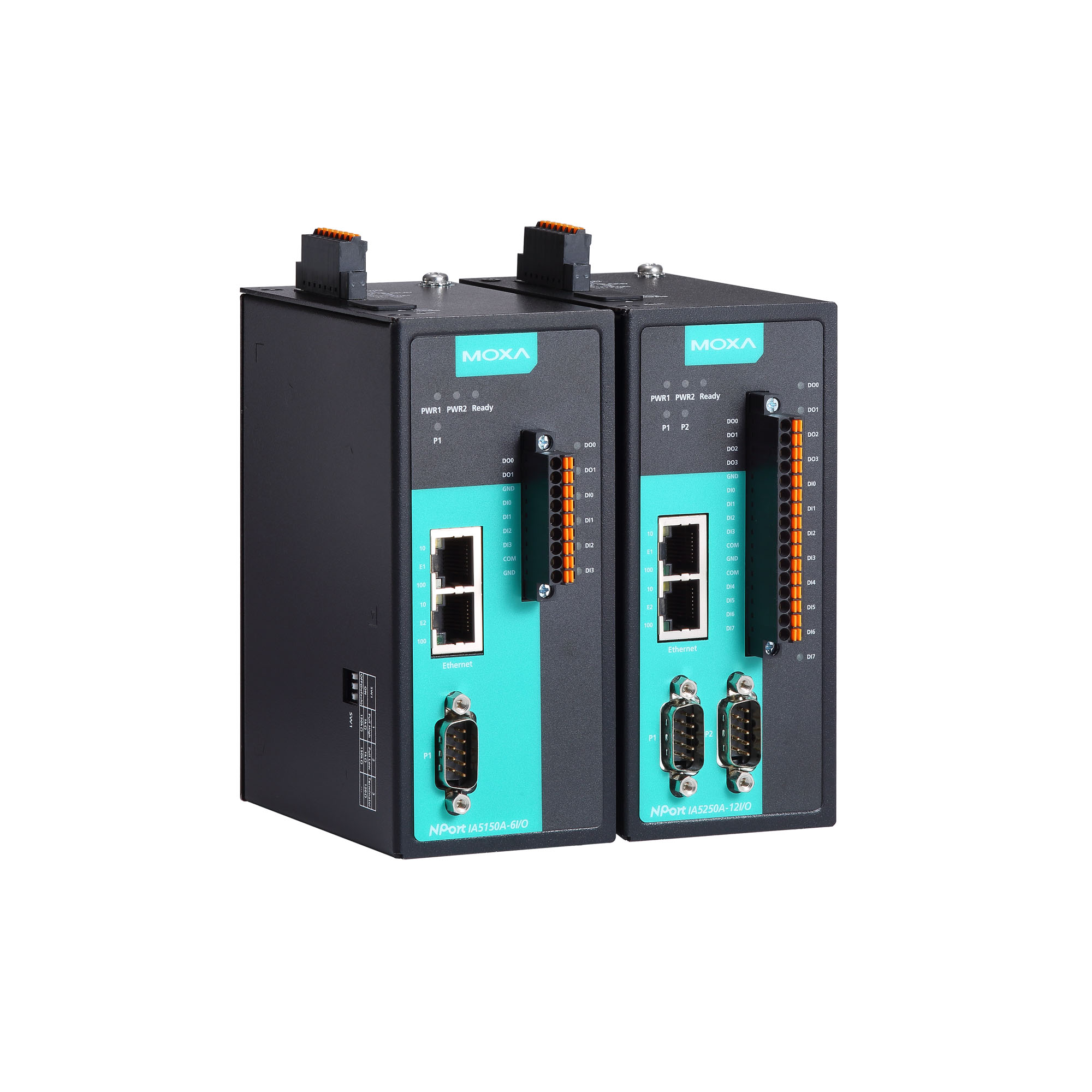

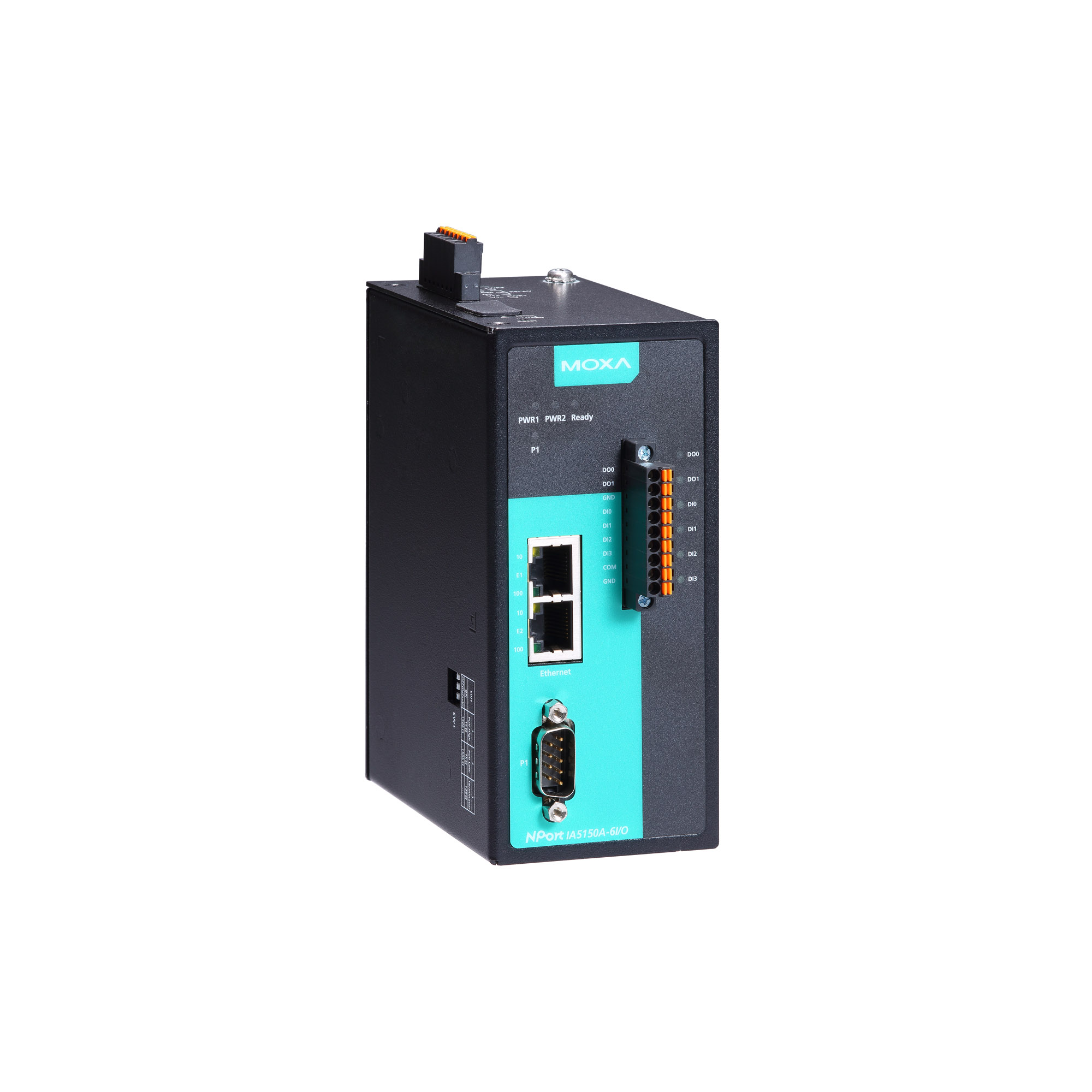

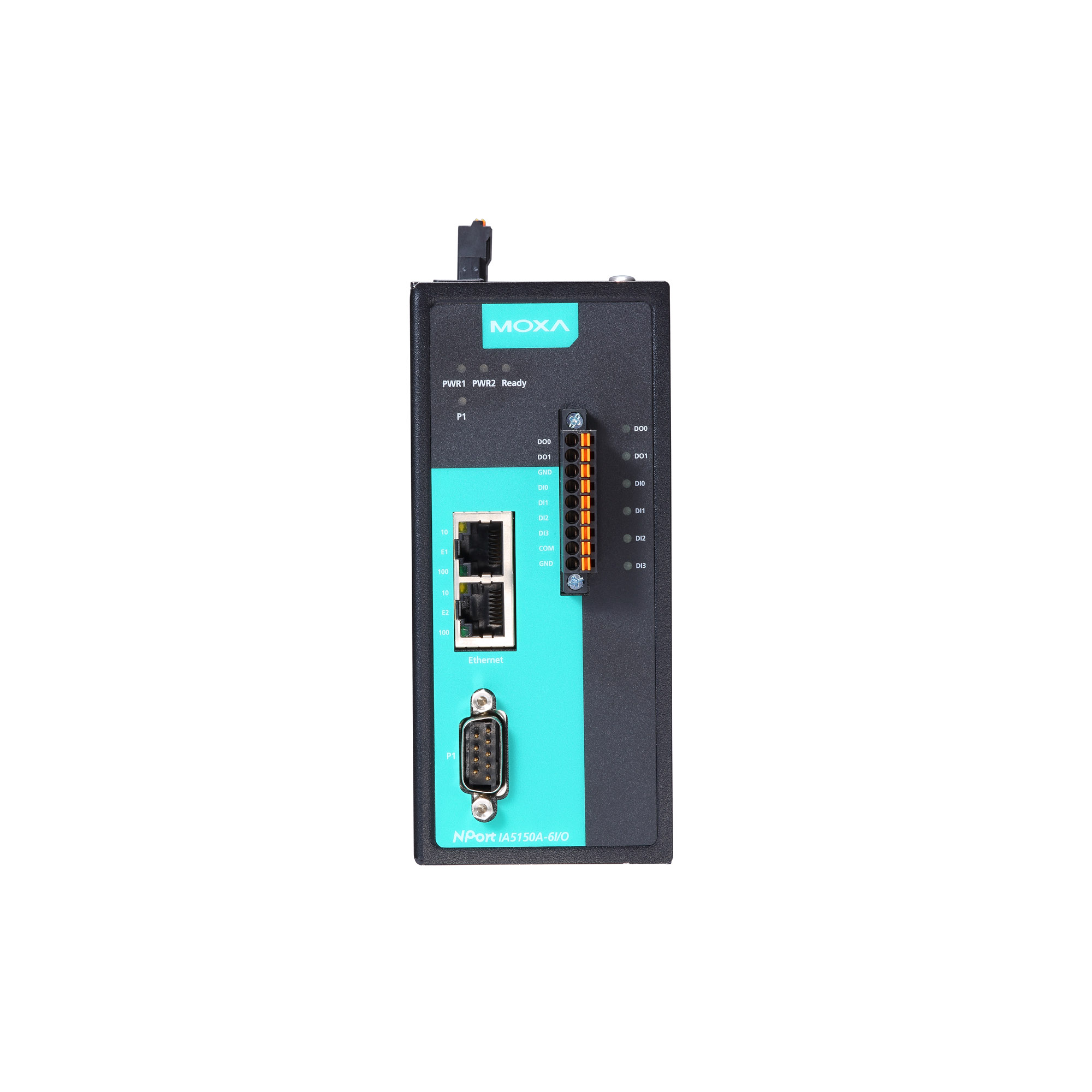

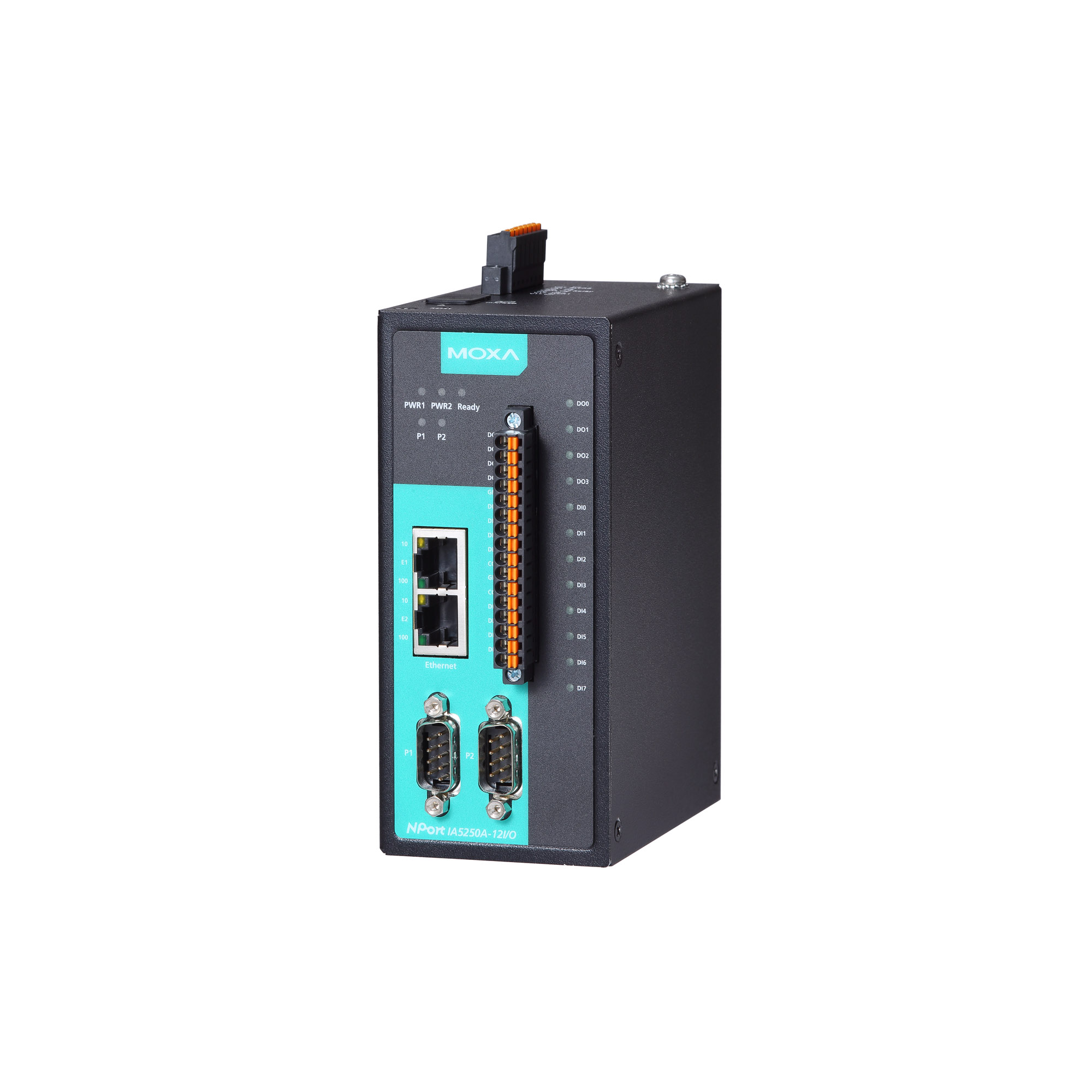

NPort IA5000A-I/O 系列

1/2 端口 RS-232/422/485 设备联网服务器,带 6 个或 12 个数字 I/O

moxa-nport-ia5000a-i-o-series-image-1-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-2-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-3-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-4-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-5-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-6-(1).jpg | Moxa
moxa-nport-ia5000a-i-o-series-image-7-(1).jpg | Moxa

特点和优势

  • 6 个或 12 个数字 I/O,用于收集本地数据进行状态监控
  • 通过通用 MQTT 将串口/I/O 数据连接至云
  • 内置 SDK 支持 MQTT 连接至 Azure/Alibaba Cloud
  • 支持 MQTT TLS 连接,以及 JSON 和 Raw 数据格式的证书
  • microSD 卡,用于配置备份/复制和事件日志,以及云连接断线时的数据缓冲
  • 支持重新封装串口数据大小(最大 4K),减少发送至云平台的数据包数
  • 冗余双直流电源输入和继电器输出
  • 级联式以太网口,方便接线
  • 通过继电器输出和电子邮件发送警告和报警
  • 4 kV 串口浪涌保护

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort IA5000A-I/O 串口设备联网服务器内置数字 I/O,在您需要将现场串口设备集成至以太网或云平台时,提供了更大的灵活性。这款设备联网服务器支持云端通信,可通过通用 MQTT 或 Azure 和阿里云等第三方云服务与 IIoT 应用进行通信。此产品融合了数字 I/O,适合各类型工业数据采集应用。设备上的 DI/O 可使用 Modbus TCP 协议通过 TCP/IP 网络进行控制,并可通过 Web 浏览器进行配置并确保其安全性。此外,此设备还可作为 Windows/Linux PC 上的 COM 端口(专利设计的 Real COM 技术),以兼容传统应用。

所有型号均采用坚固耐用的结构,支持导轨式安装,并采用冗余电源输入设计,以确保工业应用不间断运行。



级联式双以太网口,方便接线

NPort IA5000A-I/O 设备联网服务器配置两个可作为以太网交换机端口的以太网端口。一个端口直接连接网络或服务器,另一个端口连接至其他 NPort IA 设备联网服务器或其他以太网设备。双以太网端口使设备不需要分开连接至不同的以太网交换机,从而降低了接线成本。







通过 MTConnect 协议监视数字输入

MTConnect 专为车间应用而设计,目的是将车间数据转换为标准格式,使任何符合 MTConnect 的软件应用程序都可以理解。当一个符合 MTConnect 要求的接口定义了数据(名称、类型、描述等)之后,便无需在每个应用中重新定义。对于不支持 MTConnect 的传统机器,常见做法是通过传感器连接和 I/O 获得机器相关数据。Moxa NPort IA5000A-I/O 的 MTConnect 功能支持设备上所有数字输入,并提供可配置的接口,用户可用于定义需要关联到的数字输入数据和相应的 MTConnect 标签。







通过 SSH/HTTPS 实现安全远程管理和配置

未经授权的访问是系统管理员最棘手的问题之一。除了 IP 过滤和密码保护之外,NPort IA5000A-I/O 系列还支持 SSH 和 HTTPS,保护系统免受黑客攻击。若要安全地传输控制信息,只需通过支持 HTTPS 的 Web 浏览器(例如 Internet Explorer)打开 Web Console。此外,还可以使用支持 SSH 的终端仿真程序打开串口或 Telnet Console(例如 PuTTY)。



任选 50 bps 到 921.6 kbps 之间的波特率

大多数设备联网服务器仅支持固定大小的串口波特率。然而,某些应用对波特率有特殊要求,例如:要求采用 250 kbps 或 500 kbps。通过 NPort IA5000A-I/O 系列,即可使用 50 到 921.6 kbps 之间的任何波特率。如果用户设备的波特率不属于标准波特率,可从下拉列表中选择“其他”,然后输入所需波特率。



  • 数字输入通道

    -6I/O 型号: 4
    -12I/O 型号:8

  • 数字输出通道

    -6I/O 型号:2
    -12I/O 型号:4

  • 隔离保护

    3k VDC 或 2k Vrms

  • 报警功能通道

    纯电阻性负载:2 A @ 30 VDC

  • 传感器类型

    干接点
    湿接点(NPN 或 PNP)

  • 干接点

    开:GND 短路
    关:断路

  • 湿接点 (DI ~ COM)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • I/O 模式

    DI 或事件计数器

  • 计数器频率

    20 Hz

  • 数字滤波间隔

    软件可配置

  • I/O 模式

    DO 或脉冲输出

  • I/O 类型

    Sink

  • 过高电流保护

    2.6 A/通道 @ 25°C

  • 过热关闭

    175°C(典型值),150°C(最小)

  • 过压保护

    45 VDC

  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    MQTT、MTConnect

  • 配置选项

    Web Console (HTTP/HTTPS)、Windows 管理工具、Telnet Console、串口 Console

  • 管理

    DHCP Client、DNS、HTTP、IPv4、SMTP、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、ICMP

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本:2.4.X、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • MIB

    MIB-II

  • 接头

    DB9 公头

  • 端口数量

    NPort IA5150A 型号:1
    NPort IA5250A 型号:2

  • 串口标准

    RS-232、RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 浪涌保护

    4 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 模式

    Alibaba IoT 平台设备、Azure IoT Hub 设备、MQTT 发布者/订阅者

  • 支持版本

    v3.1.1

  • QoS 级

    QoS 0、1、2

  • 安全传输

    使用用户的根 CA、Client 证书、私钥进行 TLS(1.0、1.1、1.2)加密

  • MQTT 基本特性

    保留消息 (Retain Message)、清除会话 (Clean Session)、保持活动状态 (Keep Alive)、遗嘱消息 (Last Will Message)

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 连接

    可拆卸接线端子

  • 输入电流

    300 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 报警工具

    内置蜂鸣器和 RTC(实时时钟)

  • 外壳

    金属

  • 尺寸

    59.6 x 101.4 x 134 mm(2.35 x 4 x 5.28 英寸)

  • 重量

    含包装:
    NPort IA5150A-6I/O:910 g (2.01 lb)
    NPort IA5150A-12I/O:920 g (2.03 lb)
    NPort IA5250A-6I/O:920 g (2.03 lb)
    NPort IA5250A-12I/O:930 g (2.05 lb)

    产品净重:
    NPort IA5150A-6I/O:740 g (1.63 lb)
    NPort IA5150A-12I/O:750 g (1.65 lb)
    NPort IA5250A-6I/O:750 g (1.65 lb)
    NPort IA5250A-12I/O:760 g (1.68 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:以太网:2 kV,串口:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1,UL 60950-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    NPort IA5150A-6I/O:456,558 小时
    NPort IA5150A-12I/O:337,987 小时
    NPort IA5250A-6I/O:433,352 小时
    NPort IA5250A-12I/O:325,408 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
