TCC-80/80I 系列

串口取电型 RS-232 转 RS-422/485 转换器,可选带 2.5 kV 光电隔离保护

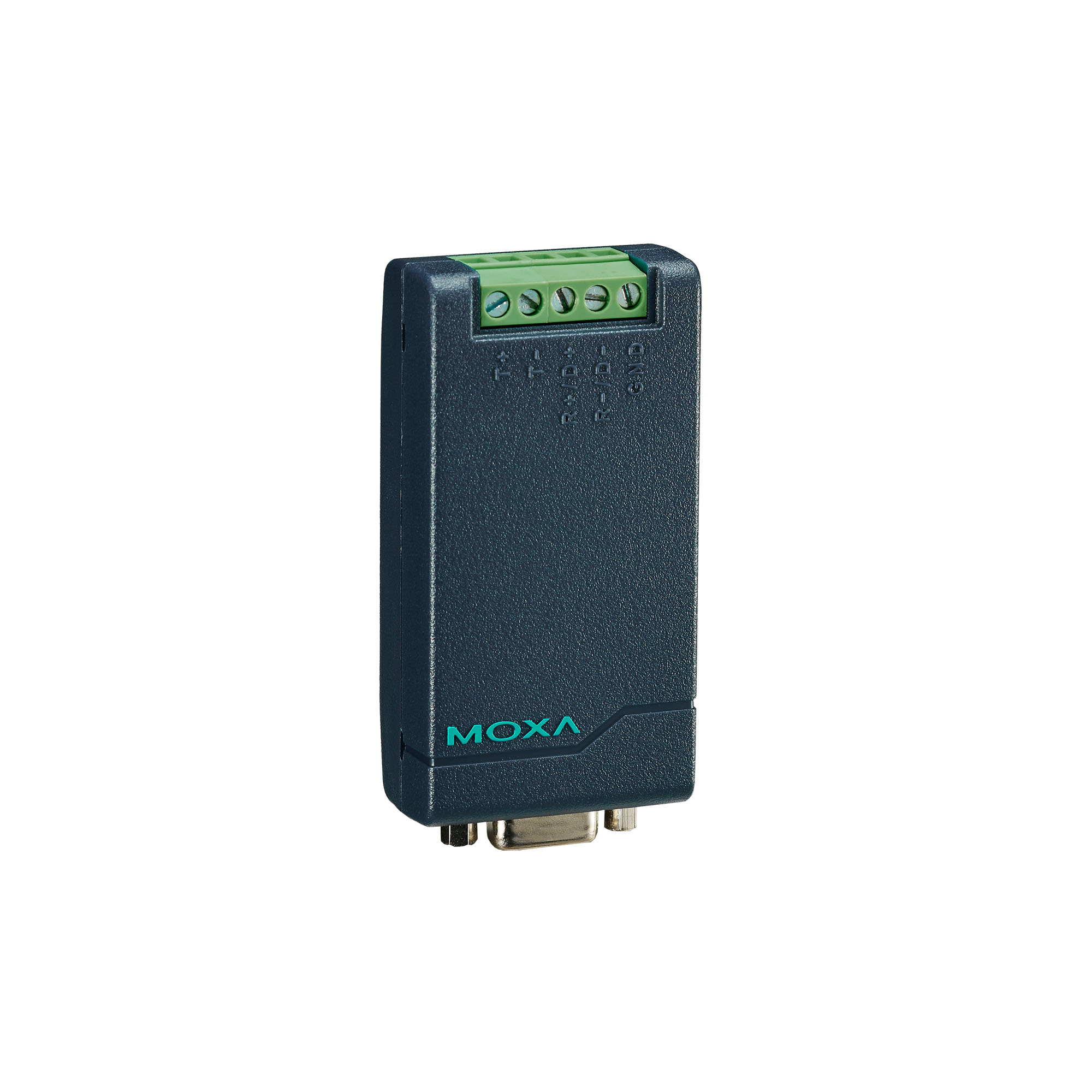

moxa-tcc-80-80i-series-image-1-(1).jpg | Moxa

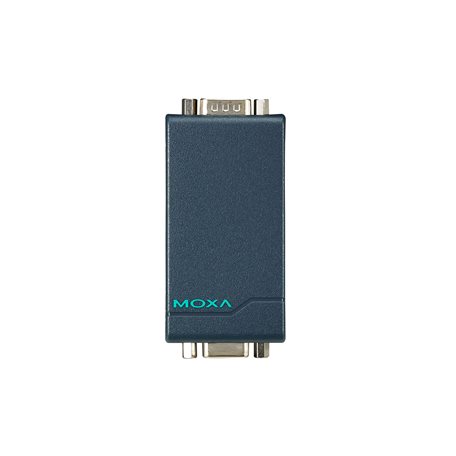

moxa-tcc-80-80i-series-image-2-(1).jpg | Moxa

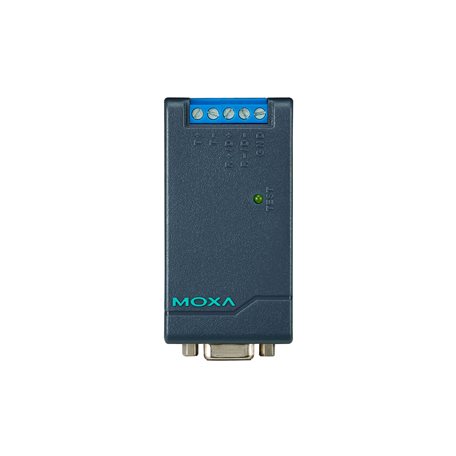

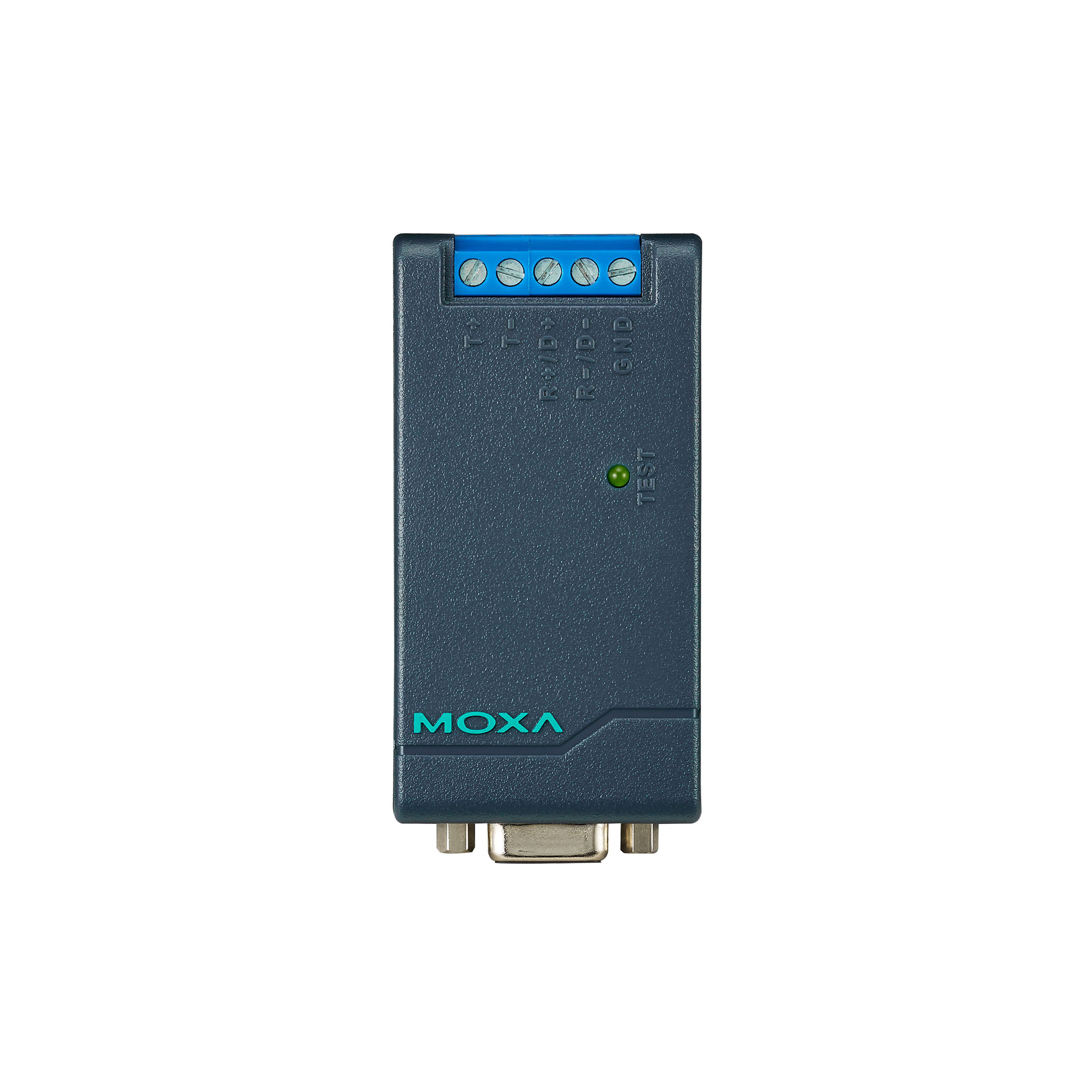

moxa-tcc-80-80i-series-image-3-(1).jpg | Moxa

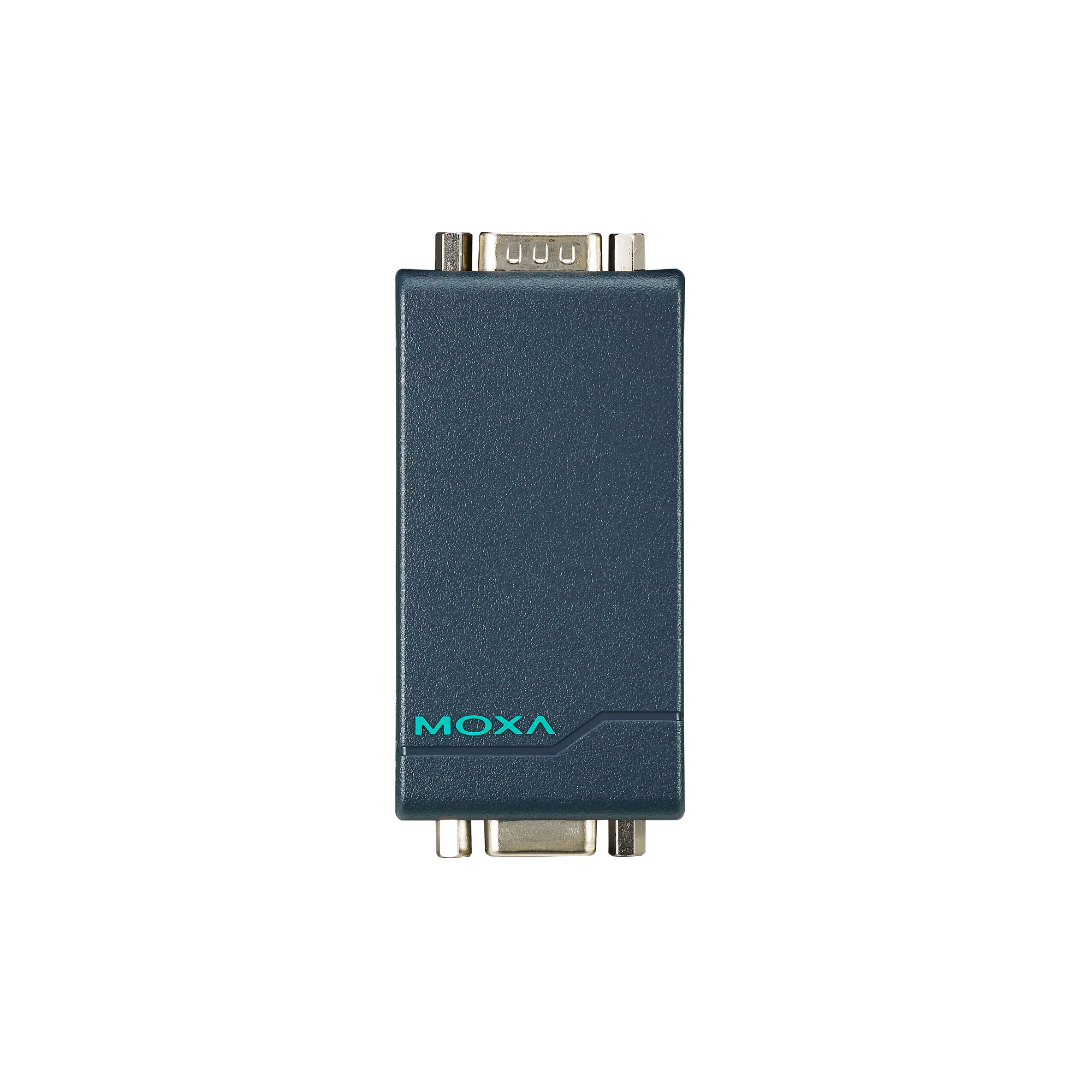

moxa-tcc-80-80i-series-image-4-(1).jpg | Moxa
moxa-tcc-80-80i-series-image-5-(1).jpg | Moxa

特点和优势

  • 支持外部供电(但无需使用)
  • 体积小巧
  • 支持 RS-422、2 线和 4 线 RS-485 转换
  • RS-485 数据流向自动控制
  • 波特率自适应
  • 内置 120 Ω 终端电阻
  • 提供 2.5 kV 光电隔离保护(仅限 TCC-80I)
  • 电源 LED 指示灯

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

TCC-80/80I 串口转换器无需外部电源即可实现 RS-232 和 RS-422/485 之间的完整信号转换。这款转换器可将 RS-232 TxD 和 RxD 信号转换为半双工 2 线 RS-485 和全双工 4 线 RS-422/485 差分信号。

TCC-80/80I 还提供 RS-485 数据流向自动控制功能。当电路检测到 RS-232 输出信号的 TxD 状态时,RS-485 驱动程序将自动启用 RS-485 数据流向自动控制功能。这意味着不需编程即可控制 RS-485 数据的流向。此外,TCC-80I 专利设计的 LED 电源指示灯,可检测 TCC-80I 是否有足够的供电。

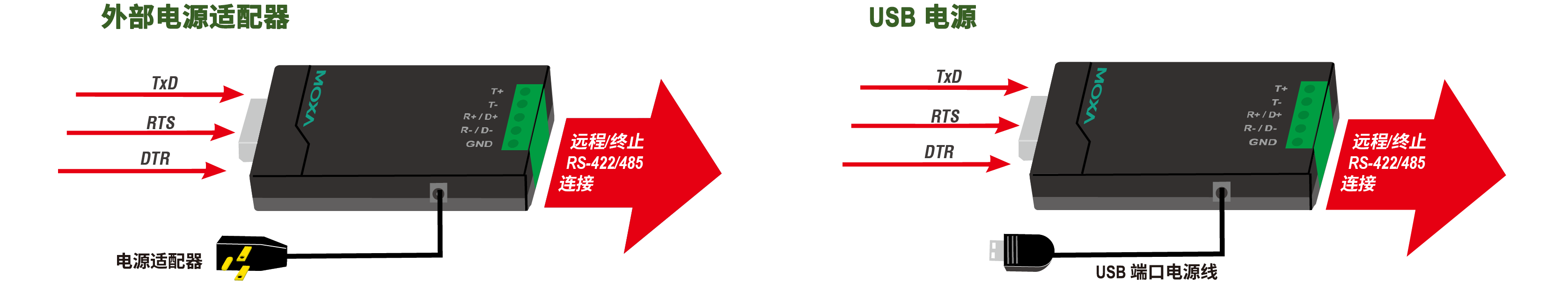

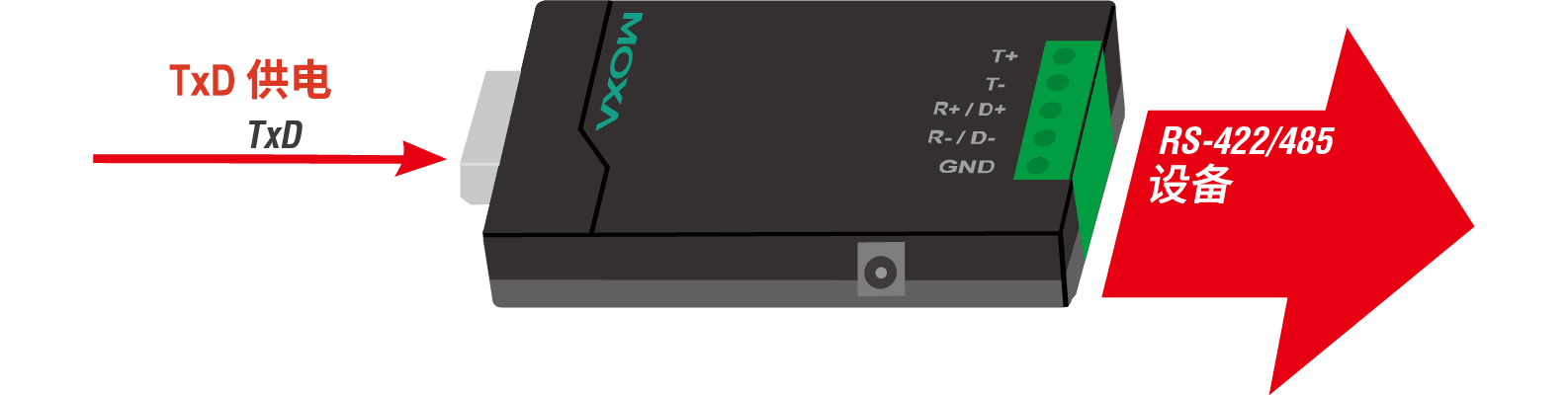

RS-232 端口电源

TCC-80/80I 的 RS-232 端口为 DB9 母头插孔,可以直接与 PC 主机相连接,并通过 TxD 信号线取电。无论电平信号高低与否,TCC-80/80I 都可以从数据信号获得足够的电源。当无法使用握手信号、串口线缆太长,或者 RS-232 设备是低功率设备,则可以使用外部电源。外部电源则使用适配器或 USB 电源线连接 5 至 12 VDC 电源。







串口取电的功耗

安装 TCC-80 或 TCC-80I 转换器时,特别需注意电源功耗、RS-232 线缆长度和 RS-422/485 的传输距离。通常,TCC-80 和 TCC-80I 功耗为 50 mW。PC 主机上的标准串口可通过 TxD、RxD 和 DTR 信号线提供 70 至 90 mW 的电源功率。此外,RS-232 与主机之间的线缆长度应短于 15 m (@ 9600 bps) 以确保传输过程中的电源功率损耗降至超低。剩余的功率则用于 RS-422/485 信号的传输。

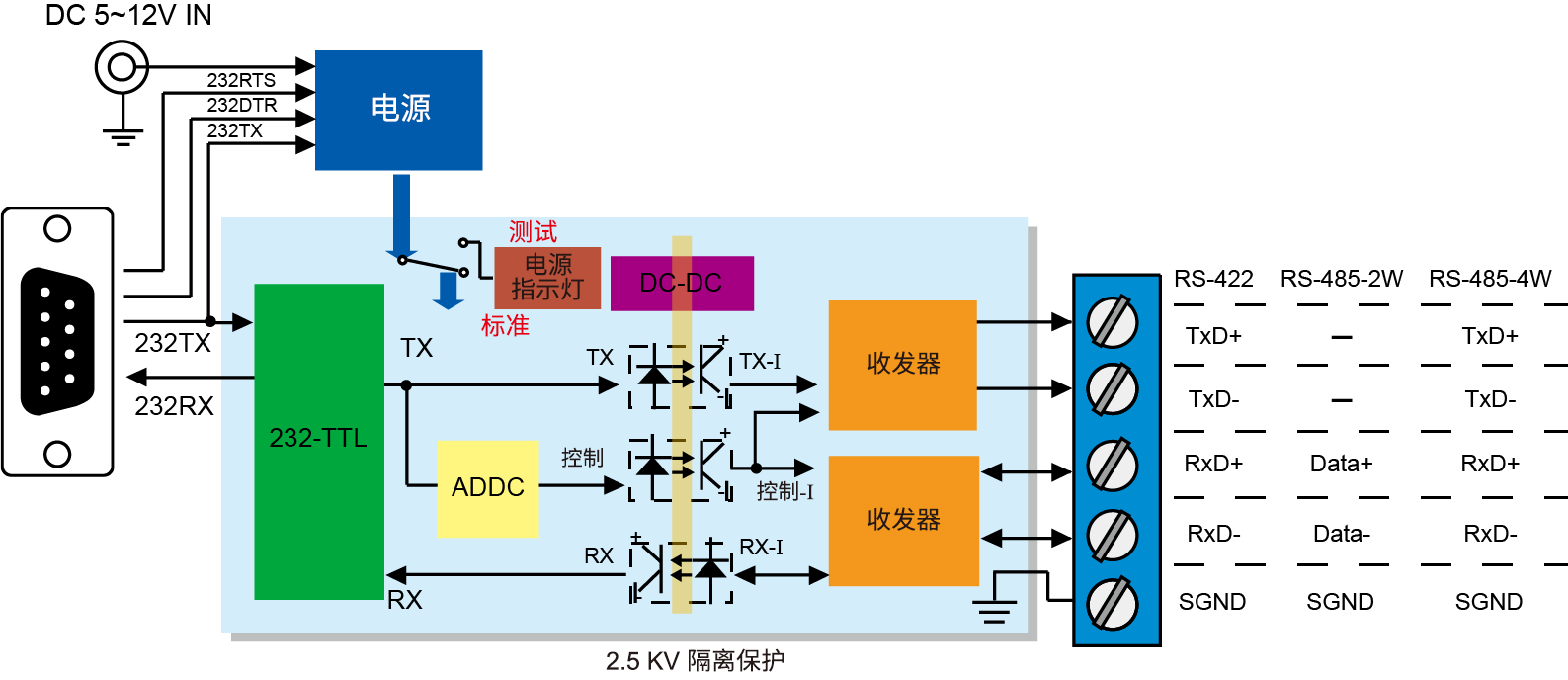

串口取电和光电隔离

TCC-80/80I 的 RS-232 端口为 DB9 母头插孔,可以直接与 PC 主机相连接,并通过 TxD 信号线取电。TCC-80I 可通过内置光电耦合器将电信号转换为光信号,随后再将光信号转换回电信号,从而实现 2.5 kV 电气隔离保护。在这种情况下可以将两端的电路完全隔离。这种方式还可以保护设备免受接地回路电流损坏,降低数据丢失造成的损失,并保护通信接口。

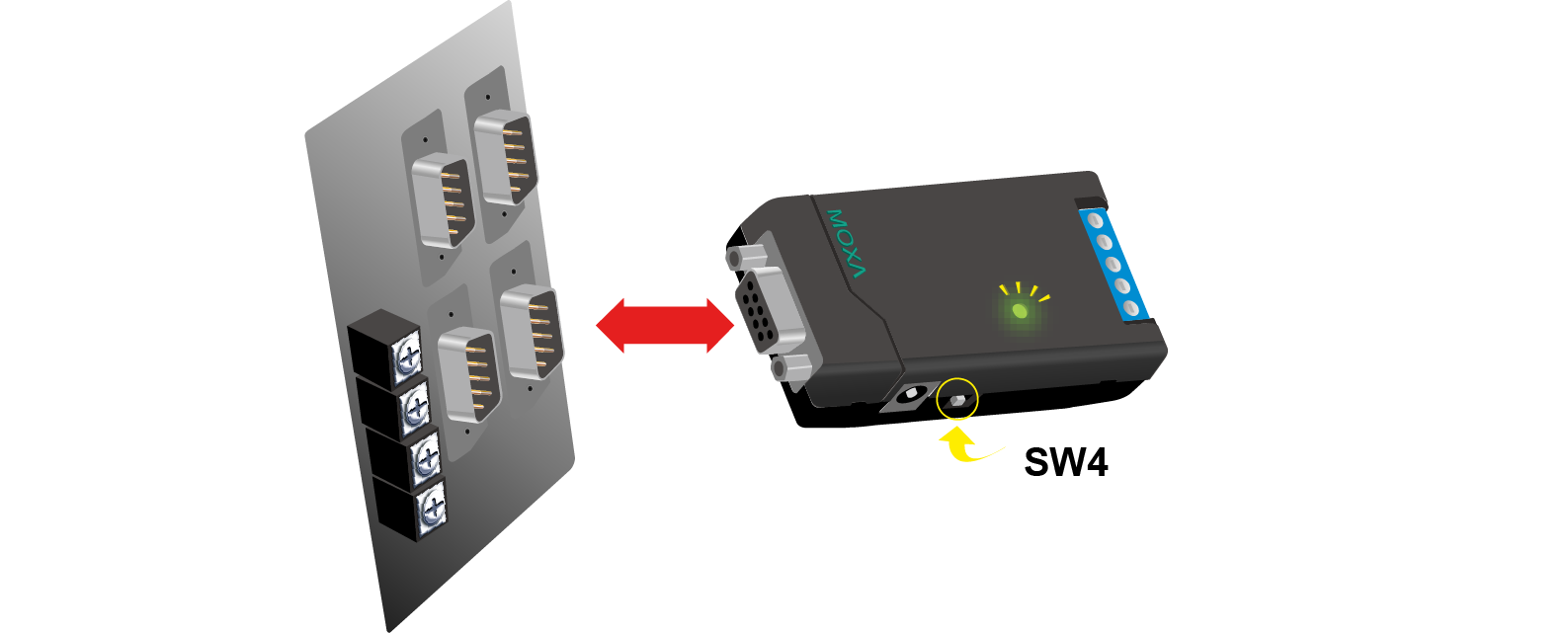

电源 LED 指示灯

使用万用表即可轻松检测串口设备是否具备足够电力供电给转换器。TCC-80I 提供更简单的检测方式。只需将 TCC-80I 连接至设备的 RS-232 端口,并将 SW4 开关设置为检测模式。如果专利设计的电源 LED指示灯亮起,显示 TCC-80I 供电充足。如果 LED 灯不亮,则需要额外为 TCC-80I 配备外部电源。







  • 接头

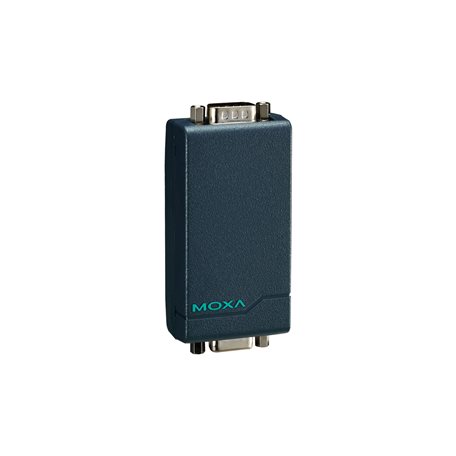

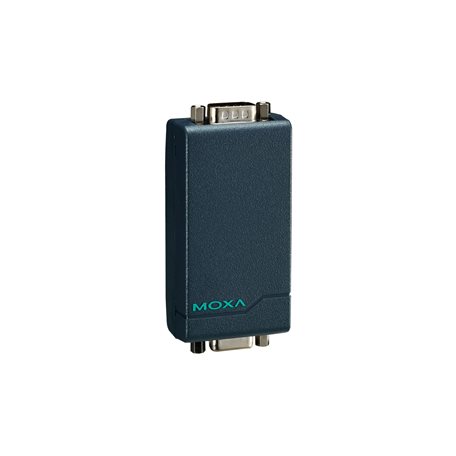

    TCC-80-DB9/80I-DB9:DB9 公头

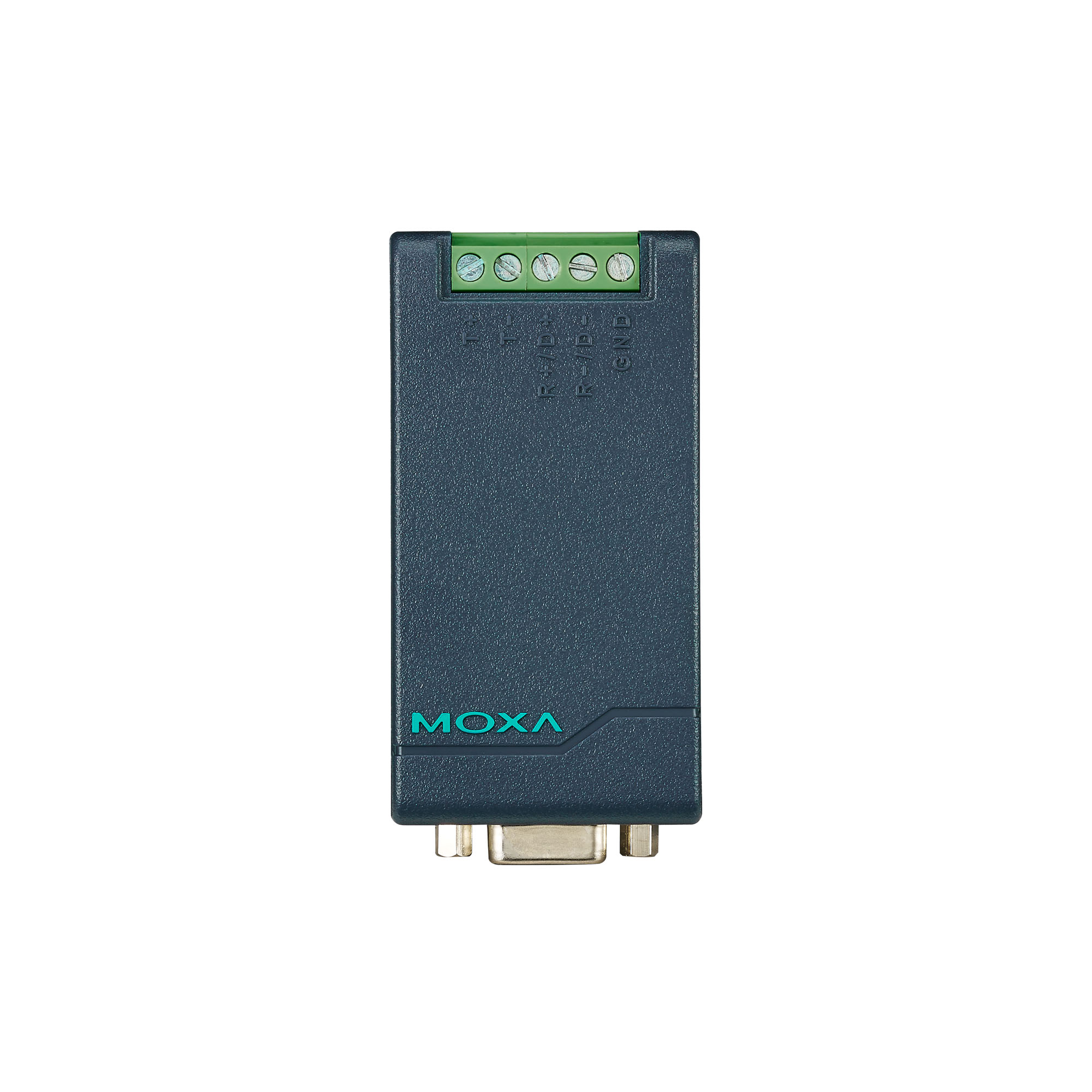

    TCC-80/80I:接线端子

  • 端口数量

    2

  • 串口标准

    RS-232、RS-422、RS-485

  • 隔离保护

    TCC-80I/80I-DB9:2 kV

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 终端电阻

    N/A、120 Ω 和 120 kΩ

  • 波特率

    50 bps 至 115.2 kbps

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    TCC-80:10 mA @ 5 VDC
    TCC-80-DB9:10 mA @ 5 VDC
    TCC-80I:20 mA @ 5 VDC
    TCC-80I-DB9:20 mA @ 5 VDC

  • 输入电压

    5 至 12 VDC

  • 电源输入数量

    1

  • 过载电流保护

    支持

  • 电源功耗

    TCC-80/80-DB9:10 mA @ 5 VDC
    TCC-80I/80I-DB9:20 mA @ 5 VDC

  • 输入电源

    电源输入插口

  • 外壳

    塑料顶盖、金属底板

  • IP 等级

    IP30

  • 尺寸

    TCC-80/80I:42 x 80 x 22 mm(1.65 x 3.15 x 0.87 英寸)
    TCC-80-DB9/80I-DB9:42 x 91 x 23.6 mm(1.65 x 3.58 x 0.93 英寸)

  • 重量

    50 g (0.11 lb)

  • 安装

    台式

  • 工作温度

    0 至 60°C(32 至 140°F)

  • 存储温度(含包装)

    -20 至 75°C(-4 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    2,781,161 小时

  • 标准

    Telcordia (Bellcore),GB
