TCC-100/100I 系列

工业级 RS-232 转 RS-422/485 转换器,可选带 2 kV 光电隔离保护

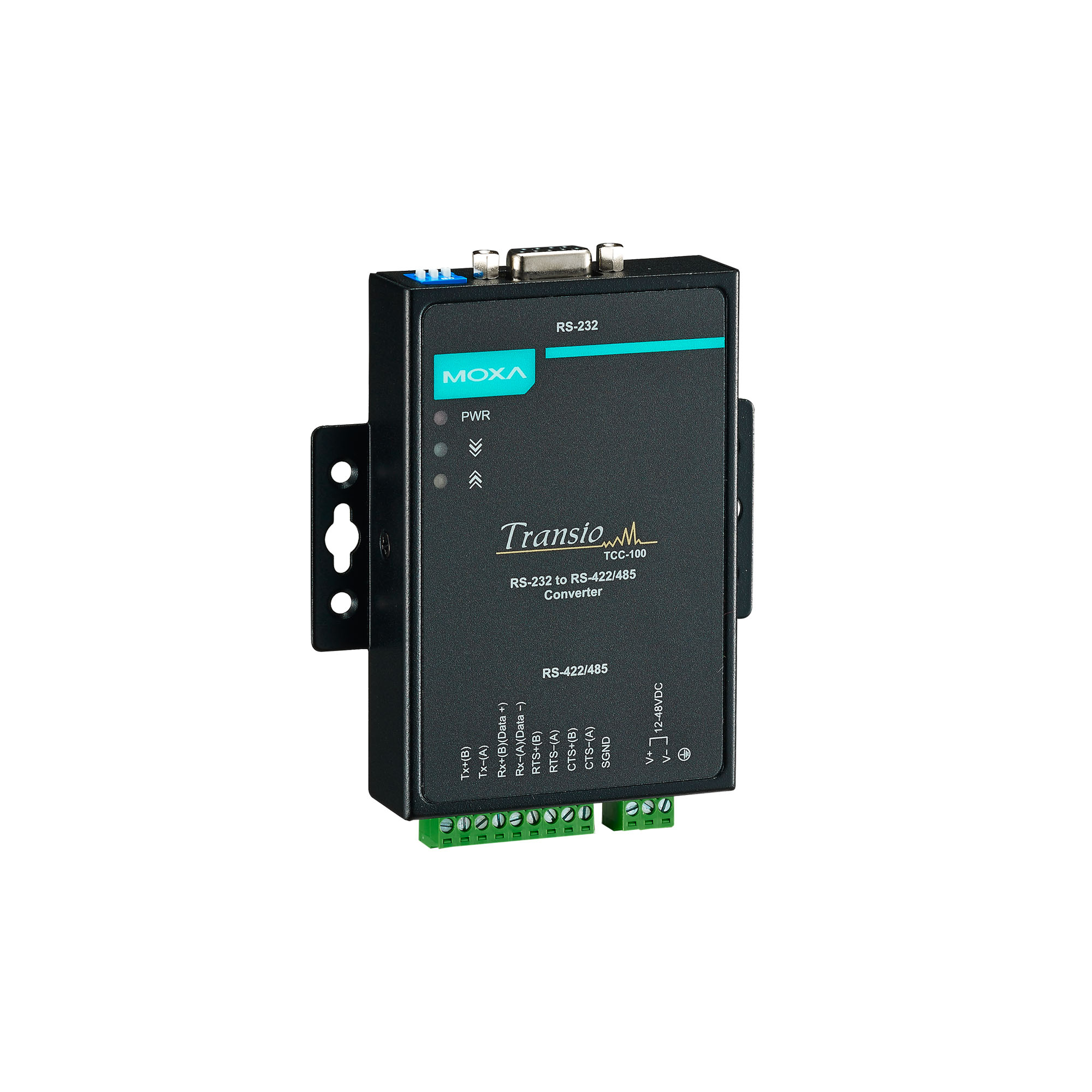

moxa-tcc-100-100i-series-image-1-(1).jpg | Moxa

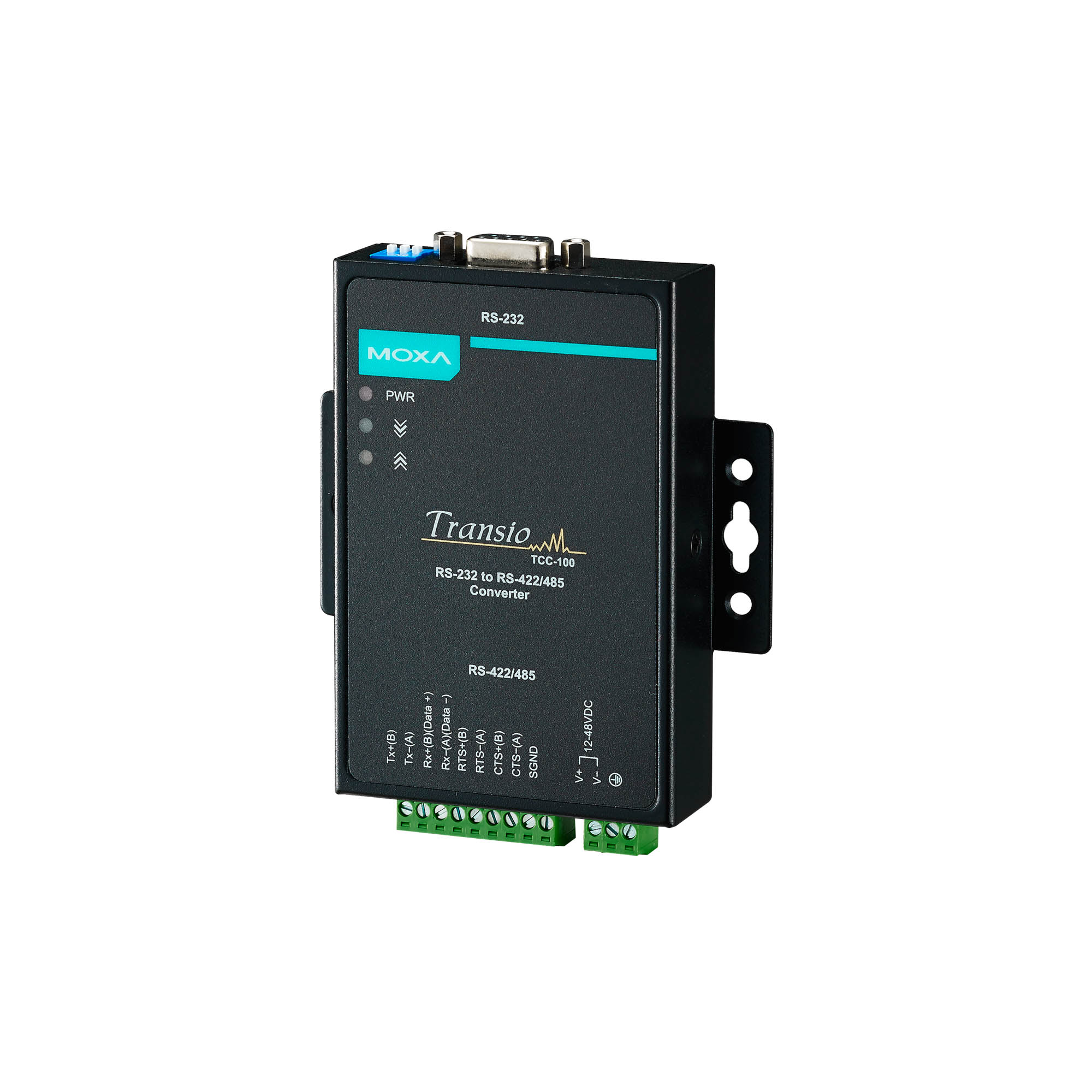

moxa-tcc-100-100i-series-image-2-(1).jpg | Moxa

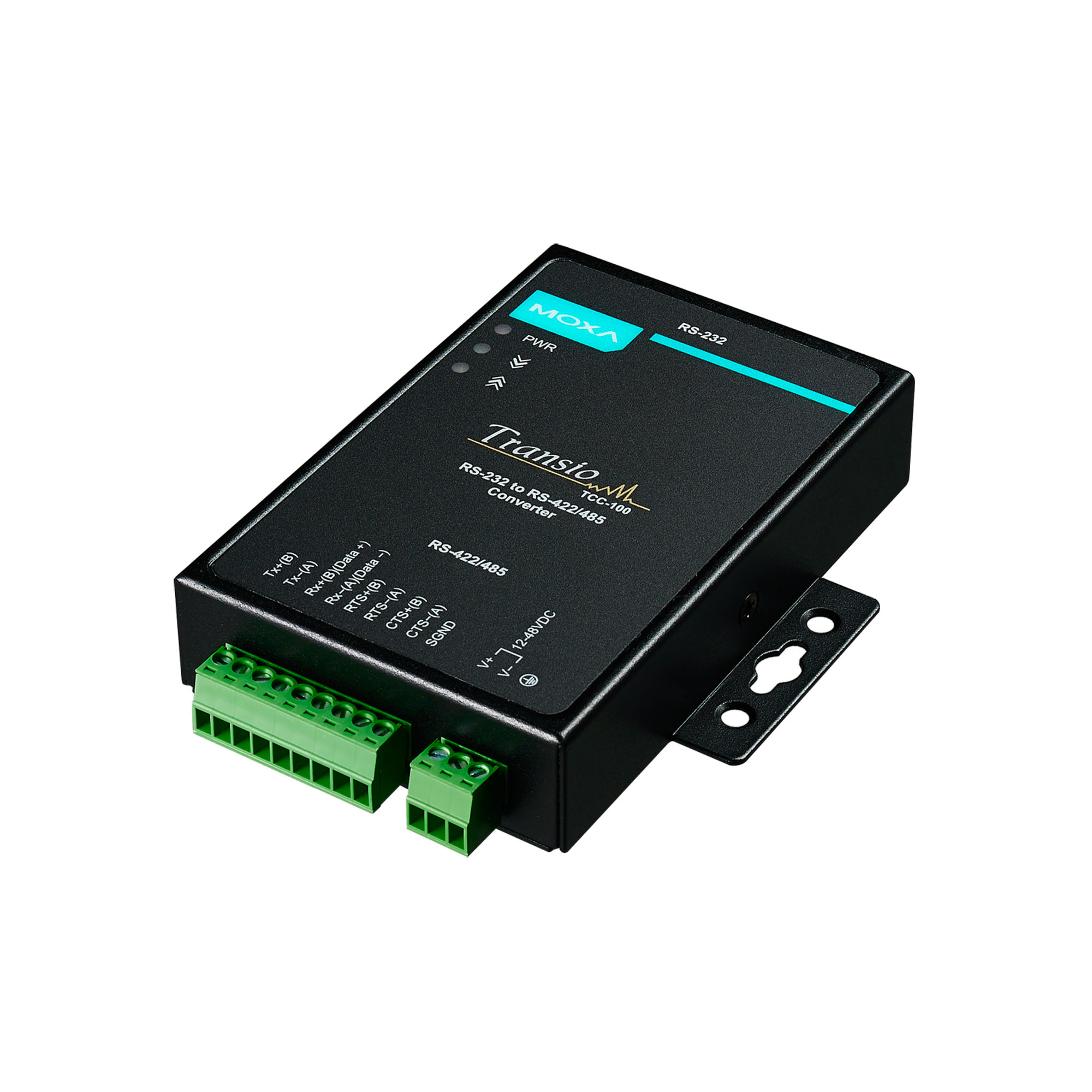

moxa-tcc-100-100i-series-image-3-(1).jpg | Moxa

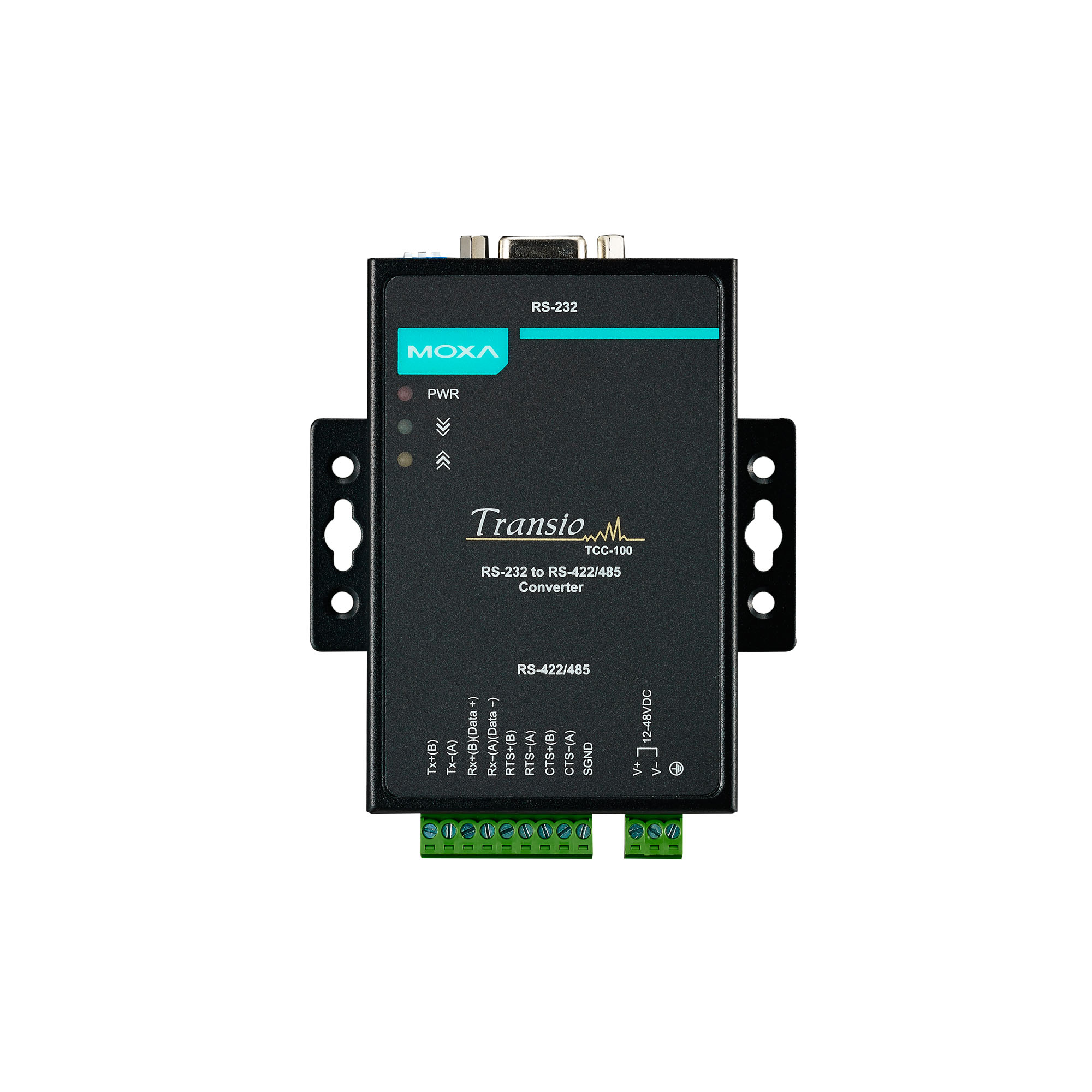

moxa-tcc-100-100i-series-image-4-(1).jpg | Moxa

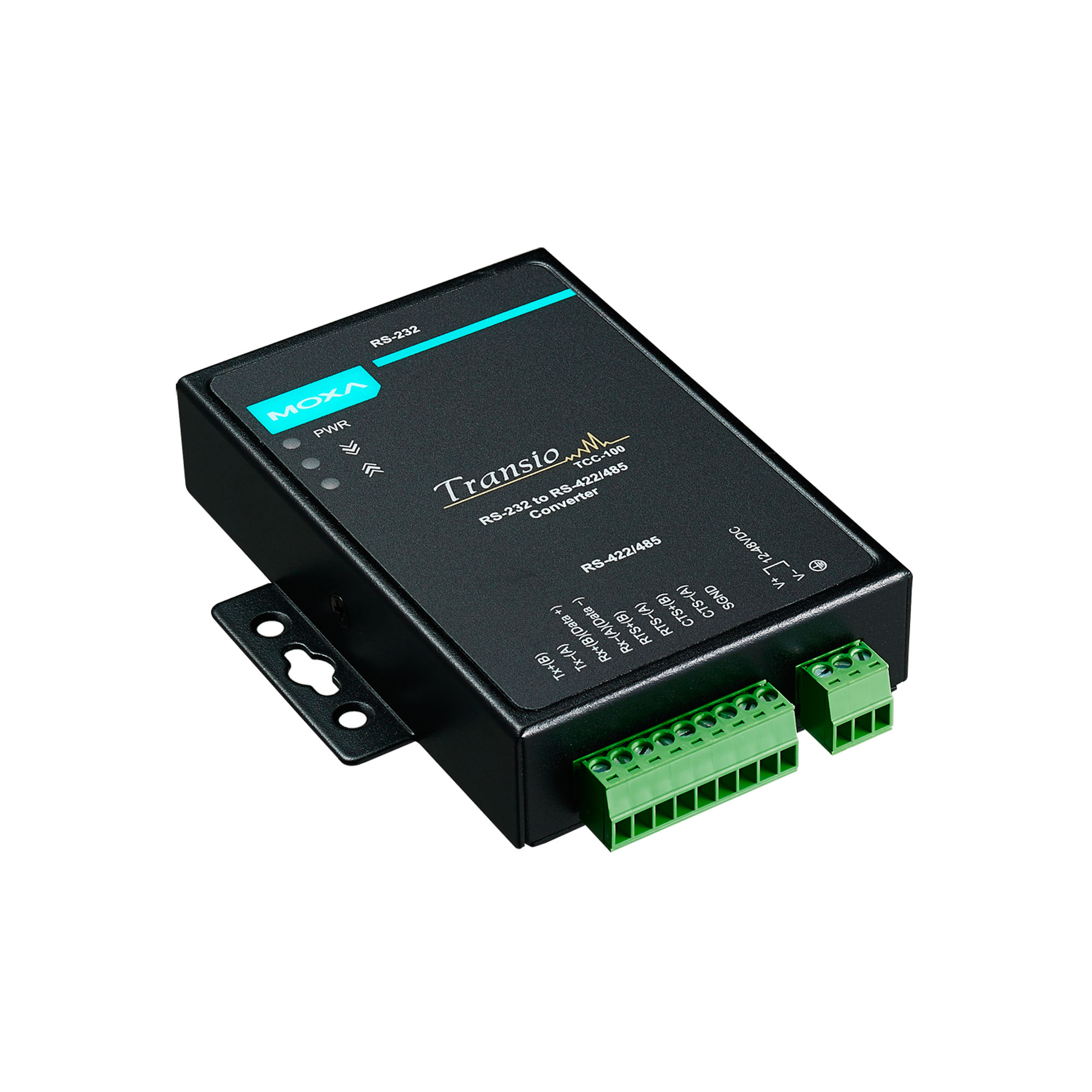

moxa-tcc-100-100i-series-image-5-(1).jpg | Moxa

特点和优势

  • 支持 RTS/CTS 信号的 RS-232 转 RS-422 转换
  • RS-232 转换为 2 或 4 线 RS-485
  • 提供 2 kV 光电隔离保护 (TCC-100I)
  • 壁挂式安装和导轨式安装
  • 方便 RS-422/485 接线的螺丝紧固接线端子
  • 电源、串口 Tx 和 Rx 的 LED 指示灯
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

TCC-100/100I 系列 RS-232 转 RS-422/485 转换器通过扩展 RS-232 传输距离来提升网络性能。这两款转换器均采用卓越的工业级设计,包括导轨式安装、接线端子接线、可通过外部电源接线端子供电,以及提供光电隔离保护(仅限 TCC-100I 和 TCC-100I-T)。TCC-100/100I 系列转换器为关键的工业应用提供了 RS-232 转换为 RS-422/485 信号的理想解决方案。



  • 波特率

    50 bps 至 921.6 kbps(支持非标准波特率)

  • 接头

    接线端子

  • 隔离保护

    TCC-100I/100I-T:2 kV(-I 型号)

  • 端口数量

    2

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • 串口标准

    RS-232、RS-422、RS-485

  • RS-485 终端电阻

    N/A、120 Ω 和 120 kΩ

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    TCC-100/100-T:85 mA @ 12 VDC
    TCC-100I/100I-T:150 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    1

  • 过载电流保护

    支持

  • 电源接头

    接线端子(直流型号)

  • 电源功耗

    TCC-100/100-T:85 mA @ 12 VDC
    TCC-100I/100I-T:150 mA @ 12 VDC

  • 外壳

    金属

  • 尺寸

    67 x 100.4 x 22 mm(2.64 x 3.93 x 0.87 英寸)

  • IP 等级

    IP30

  • 重量

    148 g (0.33 lb)

  • 安装

    导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    标准型号:-20 至 60°C(-4 至 140°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    3,017,857 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for TCC-100/100I Series
2.1 MB
QIG 英文 v12.2 2022年1月4日 2022年1月4日
TCC-100/100I 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for TCC-100 TOP
483.0 KB
2D CAD 英文 2015年3月27日 2015年3月27日

可用型号 (4)

显示图片
moxa-tcc-100-image.jpg | MoxaTCC-100moxa-tcc-100i-image.jpg | MoxaTCC-100Imoxa-tcc-100-t-image.jpg | MoxaTCC-100-Tmoxa-tcc-100i-t-image.jpg | MoxaTCC-100I-T
隔离保护
工作温度-20 to 60°C-20 to 60°C-40 to 85°C-40 to 85°C
