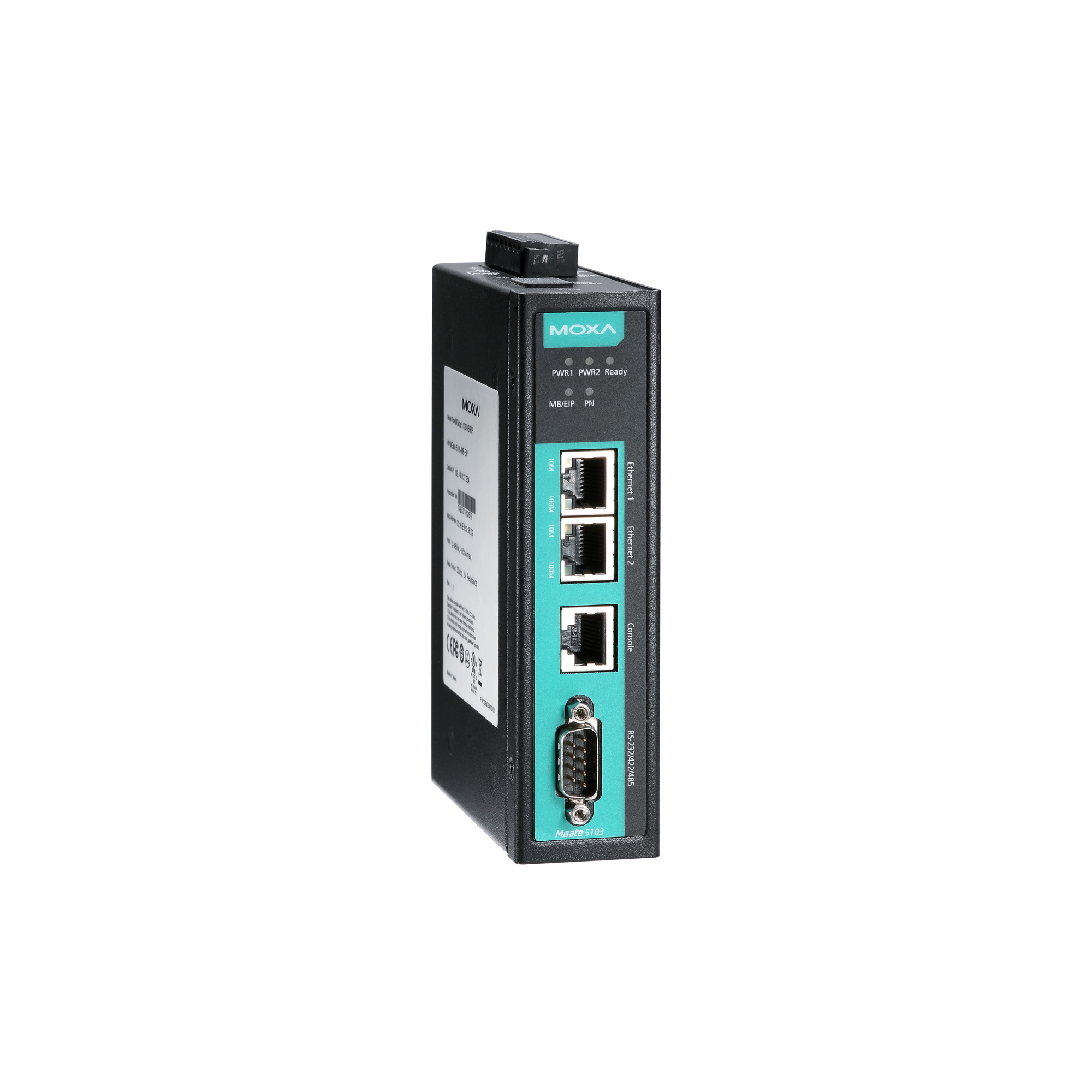

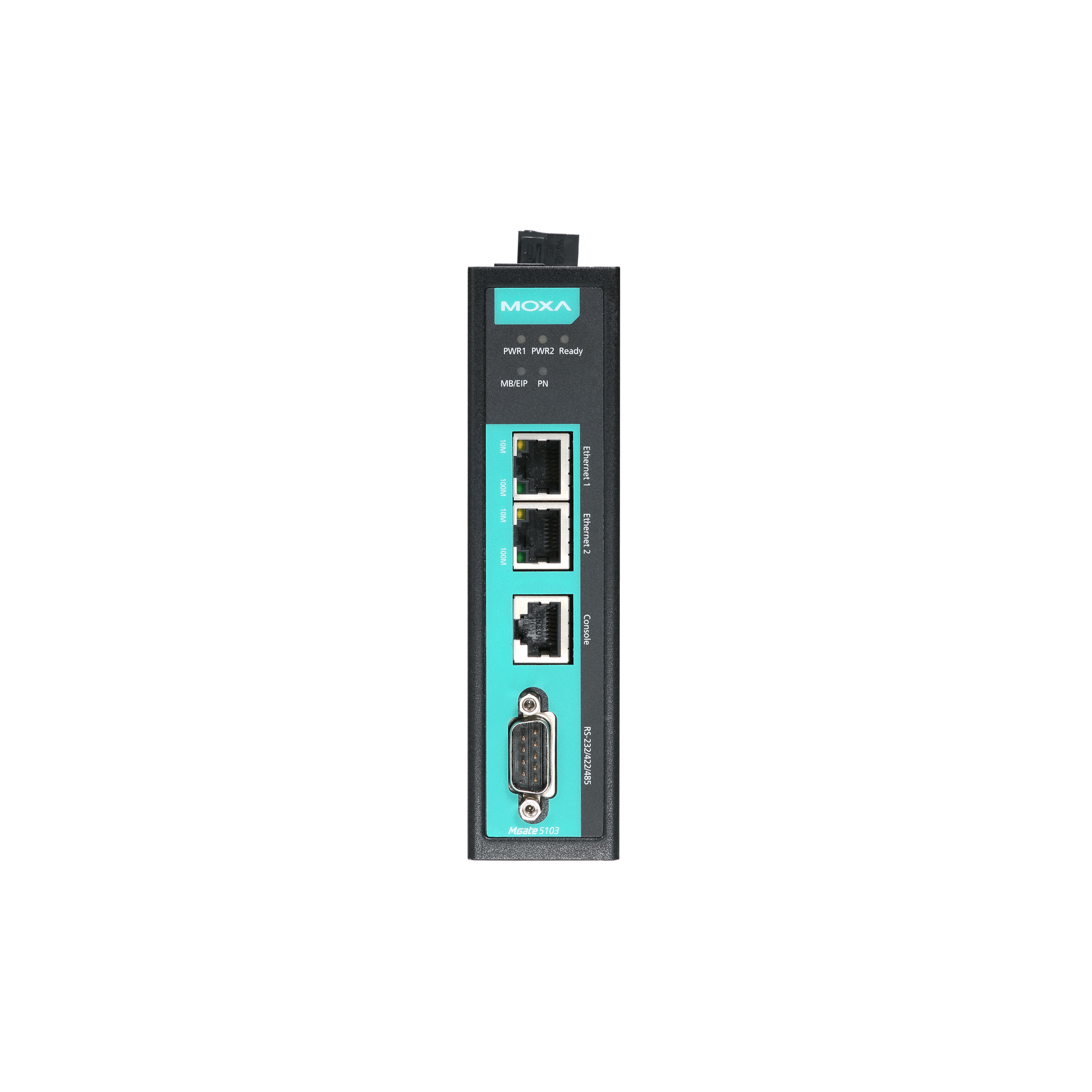

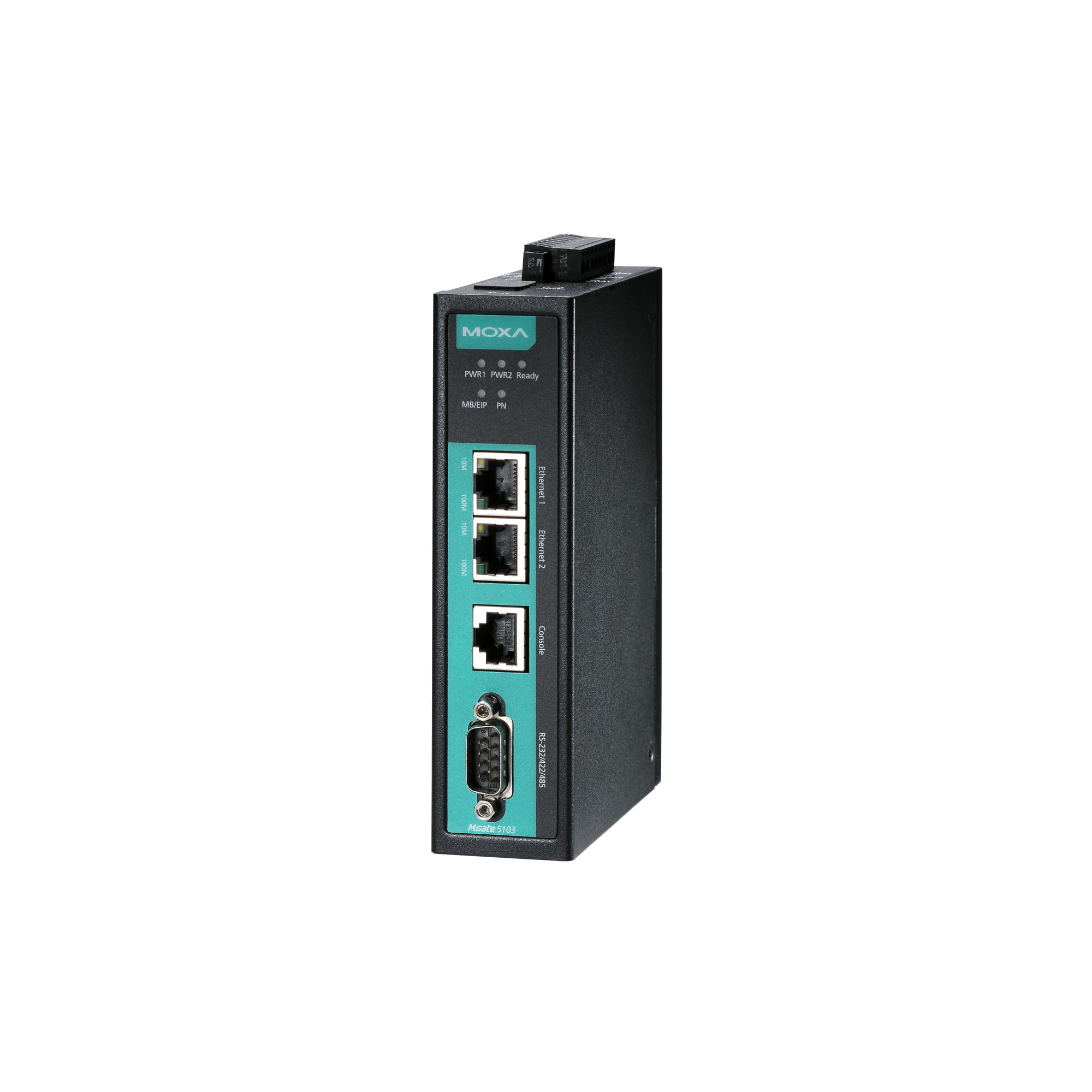

MGate 5103 系列

1 端口 Modbus RTU/ASCII/TCP/EtherNet/IP 转 PROFINET 网关

moxa-mgate-5103-series-image-1-(1).jpg | Moxa
moxa-mgate-5103-series-image-2-(1).jpg | Moxa
moxa-mgate-5103-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 Modbus 或 EtherNet/IP 转换为 PROFINET 协议
  • 支持 PROFINET IO Device
  • 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
  • 支持 EtherNet/IP Adapter
  • 通过基于 Web 的向导轻松配置
  • 内置以太网级联端口，容易接线
  • 内置流量监控/诊断信息，方便故障排除
  • microSD 卡，用于配置备份/复制和事件日志
  • 状态监控和故障保护，易于维护
  • 带 2 kV 光电隔离保护的串口
  • -40 至 75°C 的宽温型号可供选择
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5103 工业以太网网关可将 Modbus RTU/ASCII/TCP 或 EtherNet/IP 转换连接至 PROFINET 的网络通信。MGate 5103 可作为 Modbus master/slave 或 EtherNet/IP Adapter 收集数据，并与 PROFINET 设备交换数据，将现有 Modbus 设备集成至 PROFINET 网络中。最新的交换数据可存储在网关。网关将存储的 Modbus 或 EtherNet/IP 数据转换为 PROFINET 数据包，让 PROFINET IO Controller 可以控制或监控现场设备。



通过 Web Console 轻松配置

MGate 5103 系列图形化的快速安装指南，可简化配置。通过快速设置，可轻松进入协议转换模式，只需几个步骤即可完成配置。MGate 5103 系列也支持 GSDML 导出功能，可将 GSDML 文件导入至 PROFINET PLC，节省 PLC 配置时间。



Modbus RTU/ASCII/TCP 协议流量监控

MGate 5103 网关支持 Modbus RTU/ASCII/TCP 协议流量监控，便于故障排除，特别适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址输入错误，或者命令配置不正确。通过 Modbus RTU/ASCII/TCP 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。



维护功能

MGate 5103 网关支持系统日志功能，可记录 MGate 中的事件；用户可以通过 web console 远程轻松查阅日志数据。网关也支持状态监控和故障保护功能。当 Modbus 设备断开连接或没有响应时，状态监控功能会通知 PLC/DCS/SCADA 系统，由此过程 PLC/DCS 获取每个终端设备的状态，发出警报通知管理员。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1，2

  • 流量控制

    RTS Toggle（仅限 RS-232）、RTS/CTS

  • RS-485 数据流向控制

    ADDC®（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项

    串口 Console

  • 工业协议

    Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

  • 模式

    Master, Slave

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    128

  • 输入数据规模

    512 bytes

  • 输出数据规模

    512 bytes

  • 模式

    Client，Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    128

  • 输入数据规模

    512 bytes

  • 输出数据规模

    512 bytes

  • 模式

    IO Device (Slave)

  • 最大 IO 控制器连接数

    1（用于读/写）

  • 输入数据规模

    512 bytes

  • 输出数据规模

    512 bytes

  • 模式

    Adapter

  • 支持 CIP 对象

    标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口

  • 最大 Scanner 连接数量

    1（只读），1（读/写）

  • 输入数据规模

    496 bytes

  • 输出数据规模

    496 bytes

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

  • 重量

    507 g (1.12 lb)

  • 工作温度

    MGate 5103：0 至 60°C（32 至 140°F）
    MGate 5103-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 60950-1，UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6，IEC 60068-2-64

  • 时间

    859,422 小时

  • 标准

    Telcordia SR332
