MGate 5102-PBM-PN 系列

1 端口 PROFIBUS 转 PROFINET 网关

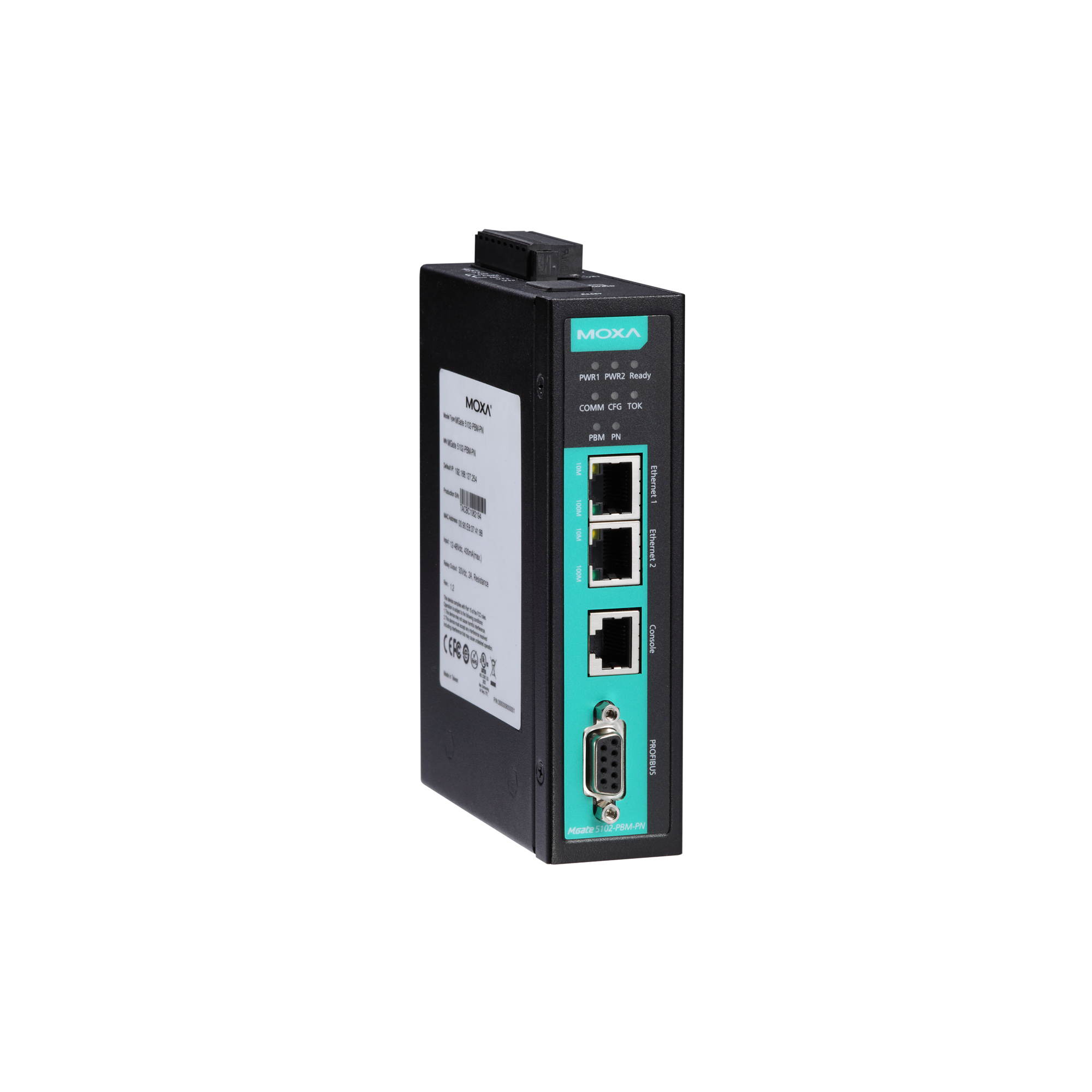

moxa-mgate-5102-pbm-pn-series-image-1-(1).jpg | Moxa

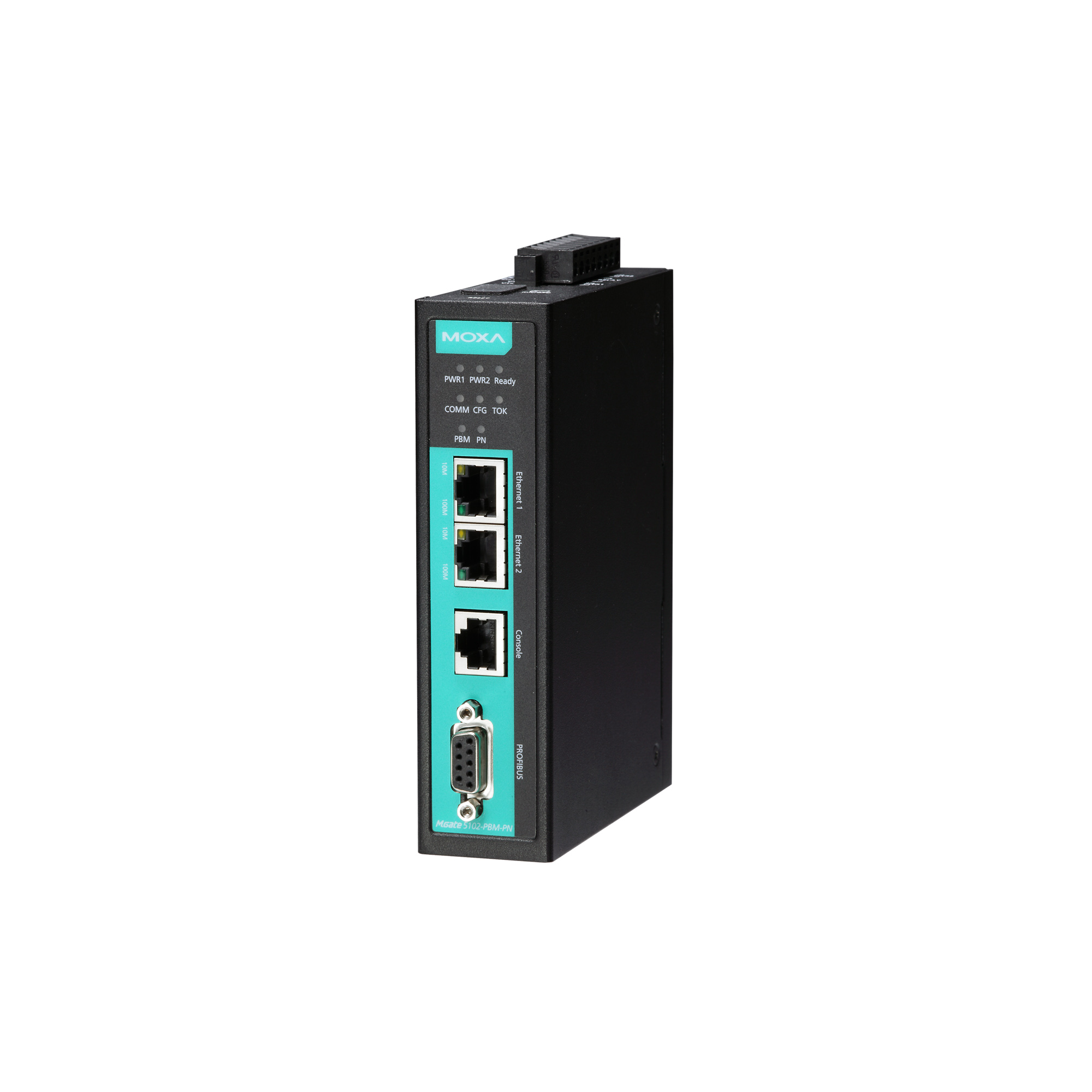

moxa-mgate-5102-pbm-pn-series-image-2-(1).jpg | Moxa

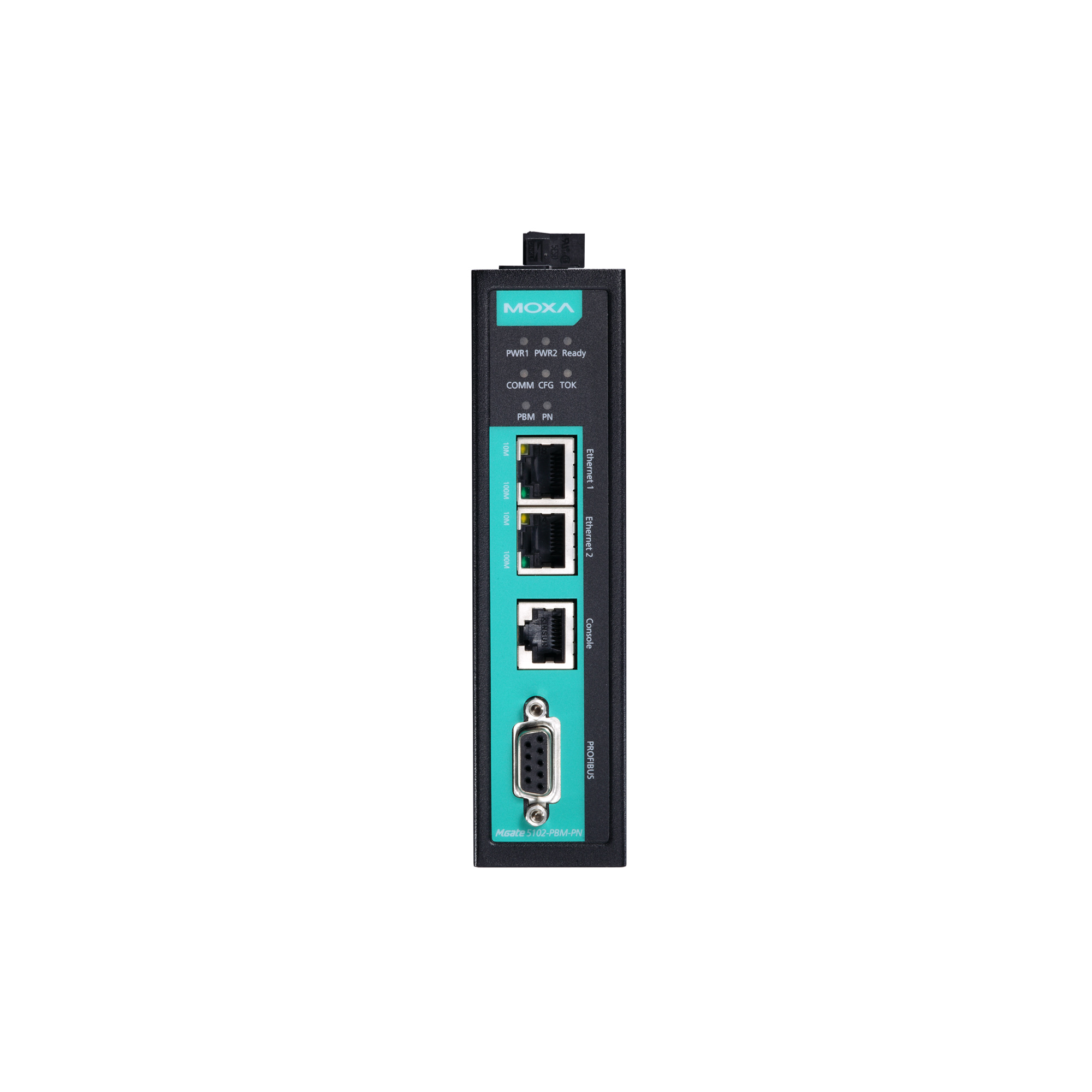

moxa-mgate-5102-pbm-pn-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 PROFIBUS 和 PROFINET 协议转换
  • 支持 PROFINET IO Device
  • 支持 PROFIBUS DP V1 master
  • 自动扫描 PROFIBUS 设备并轻松配置
  • 基于 WEB 端的可视化 I/O 数据图形界面
  • 内置以太网级联端口,容易接线
  • microSD 卡,用于配置备份/复制和事件日志
  • 内置流量监控/诊断信息,方便故障排除
  • 状态监控和故障保护,易于维护
  • 支持冗余双直流电源输入和 1 个继电器输出
  • -40 至 75°C 的宽温型号可供选择
  • 带 2 kV 光电隔离保护的串口
  • 基于 IEC 62443 的安全功能

认证

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5102-PBM-PN 网关为 PROFIBUS 设备(例如:PROFIBUS PLC 或驱动器)和 PROFINET 主机之间建立通信连接。所有型号均采用坚固的金属外壳保护,支持导轨式安装,并提供可选的内置光电隔离保护。它配有 PROFIBUS 和以太网状态 LED 指示灯,易于维护。其坚固设计,适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。



简易设置工具

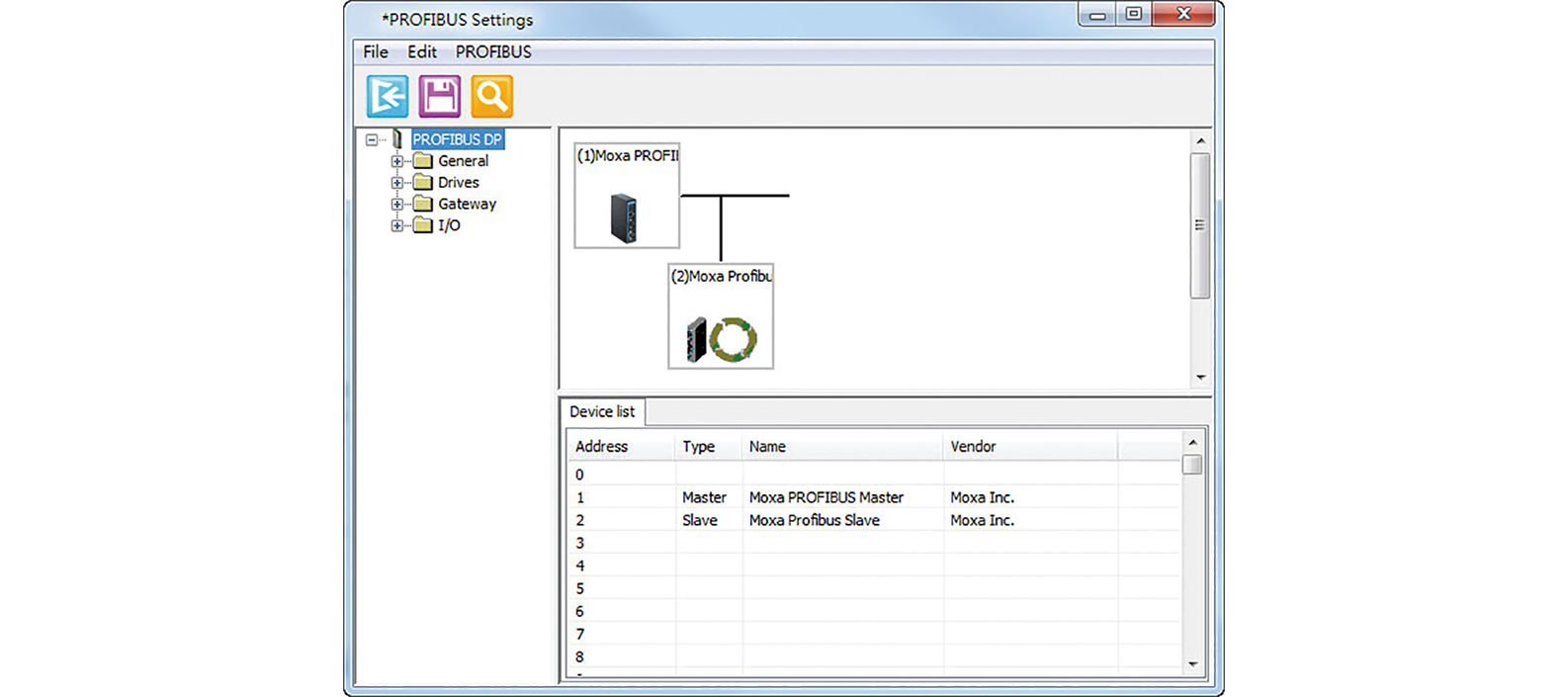

Windows MGate 管理器和 web console 均支持 AutoScan 功能,简化配置和操作。AutoScan 可自动检测所有连接的 PROFIBUS slave 设备及其可用的 I/O 模块,快速完成网关配置,并提供了数据映射表。此外,只需一键即可导出所有 PROFIBUS I/O 模块数据至 GSDML 文件,协助配置 PROFINET 控制器(例如:Siemens PLC)。







多种维护功能

MGate 5102-PBM-PN 提供 web console 和 Telnet console 进行远程维护,这两个 console 均支持 HTTPS 和 SSH 等加密通信功能,可防止未授权访问。用户可以通过 web console 远程监控所有 PROFIBUS slave 的 I/O 数据的状态和变更,并可通过 web console 查阅日志,了解曾发生过的系统事件。继电器输出报警可提供电源输入和以太网线缆状态。这些功能使维护工程师可以轻松进行设备故障排除和维护。



冗余双电源输入

MGate 5102-PBM-PN 支持双电源输入,可靠性更高。它可同时连接 2 个带电直流电源,即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 PROFIBUS master 转 PROFINET 网关成为严苛工业应用的理想选择。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2 个(自动 MDI/MDI-X 连接)

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    PROFINET IO Device (Slave)

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • 配置选项

    串口 Console

  • 工业协议

    PROFIBUS DP-V1 Master

  • 工业协议

    PROFIBUS DP

  • 端口数量

    1

  • 接头

    DB9 母头

  • 波特率

    9600 bps 至 12 Mbps

  • 隔离保护

    2 kV(内置)

  • 信号

    PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

  • 模式

    DP-V1 Master

  • 输入数据规模

    1024 bytes

  • 输出数据规模

    1024 bytes

  • 模式

    IO Device (Slave)

  • 最大 IO 控制器连接数

    1(用于读/写)

  • 输入数据规模

    1024 bytes

  • 输出数据规模

    1024 bytes

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 输入电压

    12 至 48 VDC

  • 输入电流

    430 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 105 x 140 mm(1.42 x 4.14 x 5.51 英寸)

  • 重量

    500 g (1.10 lb)

  • 工作温度

    MGate 5102-PBM-PN:0 至 60°C(32 至 140°F)
    MGate 5102-PBM-PN-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1,UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 危险环境

    ATEX,Class I Division 2,IECEx

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6,IEC 60068-2-64

  • 时间

    980,417 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Device Search Utility
1.1 MB
管理工具 v2.3
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2019年9月1日 2019年9月1日 发布说明
Firmware for MGate 5102-PBM-PN Series
8.4 MB
固件 v2.1
2019年7月2日 2019年7月2日 发布说明
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
MXview plugin for MGate Series
2.8 MB
软件包 v2.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
2018年12月24日 2018年12月24日 发布说明
MXconfig plugin for MGate Series
404.4 KB
软件包 v1.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
2018年12月24日 2018年12月24日 发布说明
MGate Manager for MGate Series
4.9 MB
管理工具 v1.15
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2018年12月24日 2018年12月24日 发布说明
Device Search Utility
1.1 MB
管理工具 v2.2
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Vista
  • Windows XP
2017年9月4日 2017年9月4日 发布说明
Software Package for MGate 5102-PBM-PN Series (GSDML file)
24.7 KB
软件包 v1.0
2014年4月13日 2014年4月13日 发布说明
MIB file for MGate 5102-PBM-PN Series
16.2 KB
软件包 v1.0
2013年7月24日 2013年7月24日 发布说明
PROFINET GSD file for MGate 5102-PBM-PN Series
1.1 KB
软件包 v1.0
2013年7月24日 2013年7月24日 发布说明

支持文件

名称 类型 语言 版本 发布日期
MGate 5102-PBM-PN 系列产品资料表
2.2 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Manual for MGate 5102-PBM-PN Series
5.4 MB
手册 英文 v5.0 2018年3月27日 2018年3月27日
QIG for MGate 5102-PBM-PN Series
1.4 MB
QIG 英文 v3.0 2016年6月13日 2016年6月13日
Tech Note: Using Siemens S7-300 PLC to Perform Acyclic Read and Write on MGate 5102
3.3 MB
技术说明 英文 v1.0 2015年1月6日 2015年1月6日
Tech Note: PROFIBUS Configuration for Moxa MGate 5102-PBM-PN and Siemens S7-300
1.6 MB
技术说明 英文 v1.0 2013年12月30日 2013年12月30日
2D CAD for MGate 5102-PBM-PN TOP
147.2 KB
2D CAD 英文 2013年7月25日 2013年7月25日
