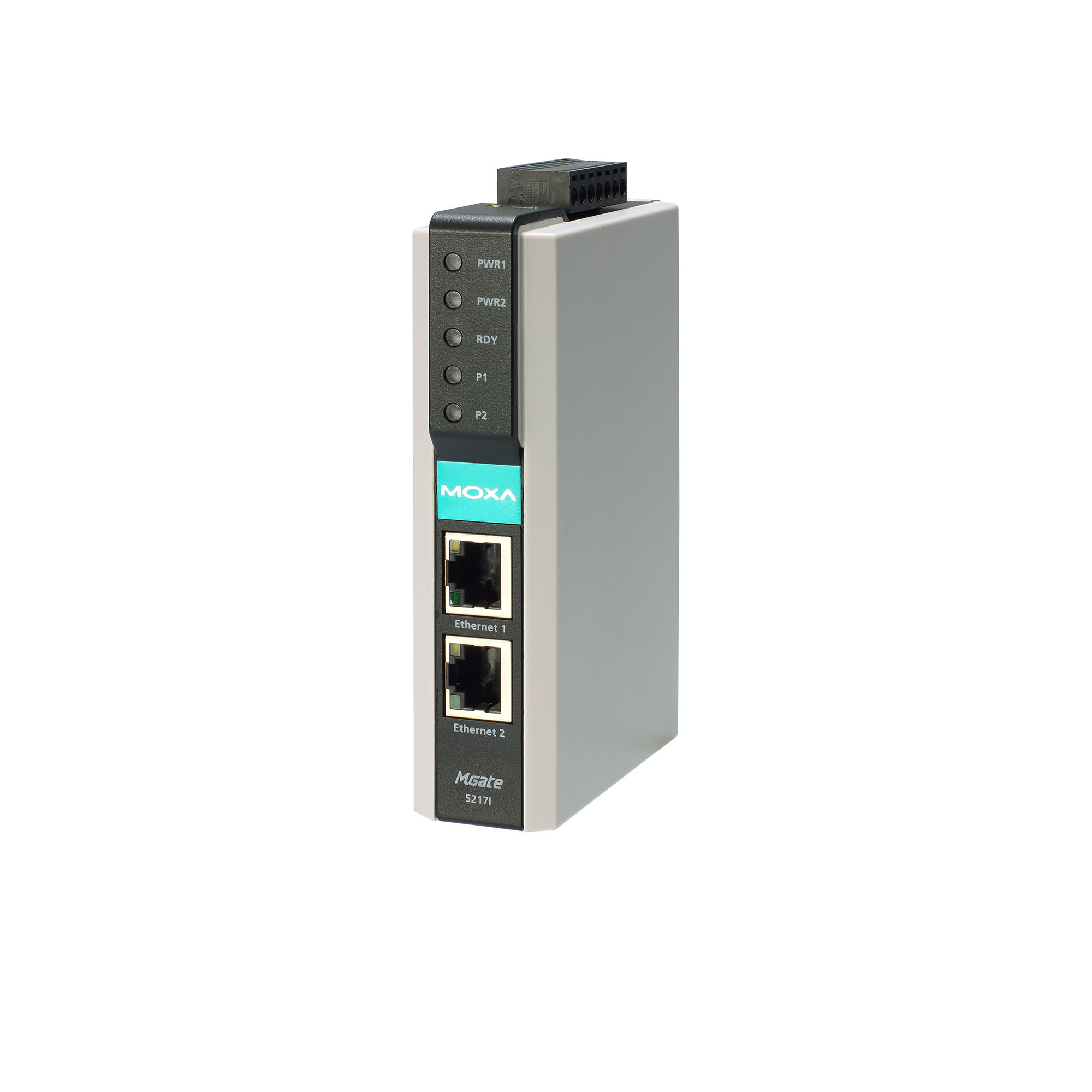

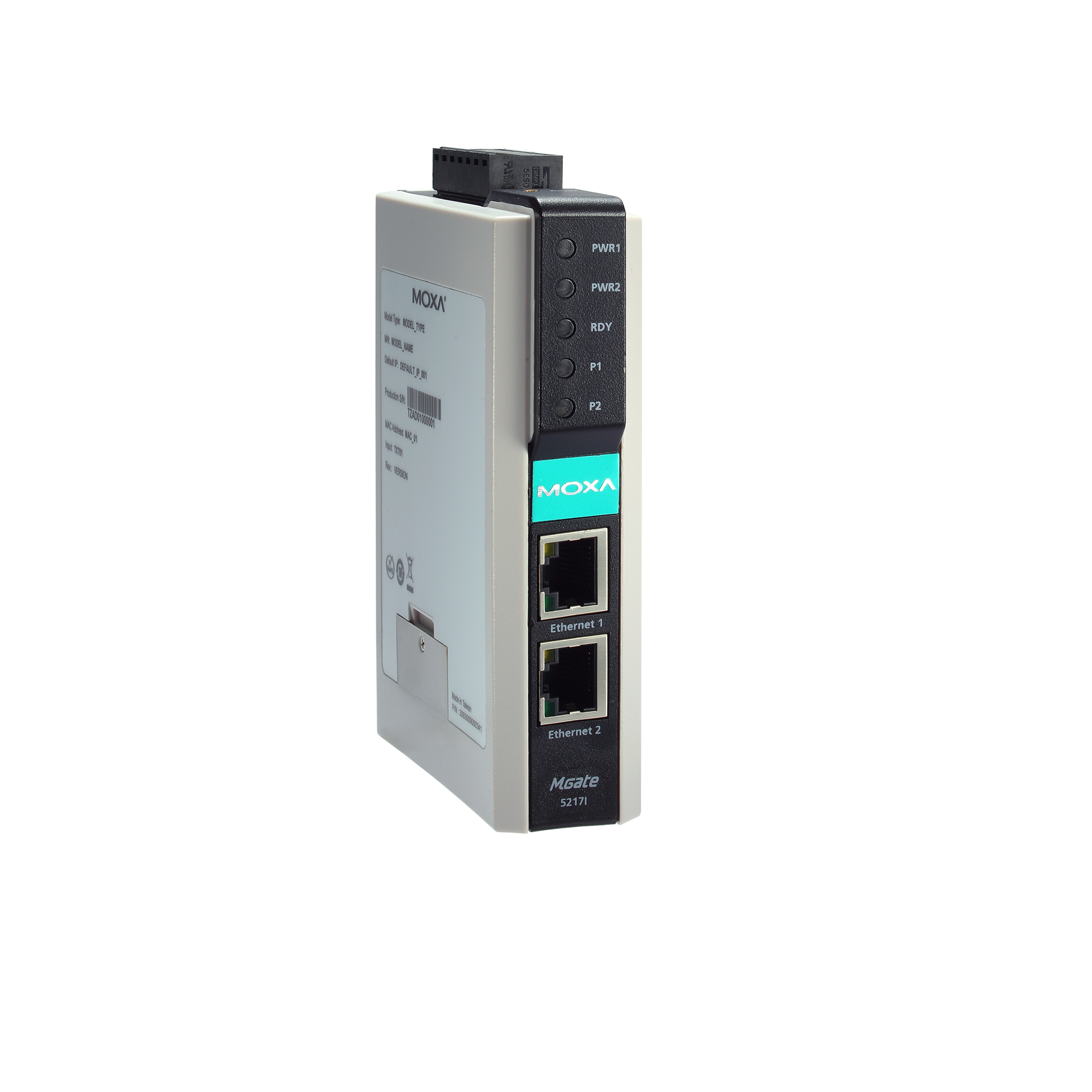

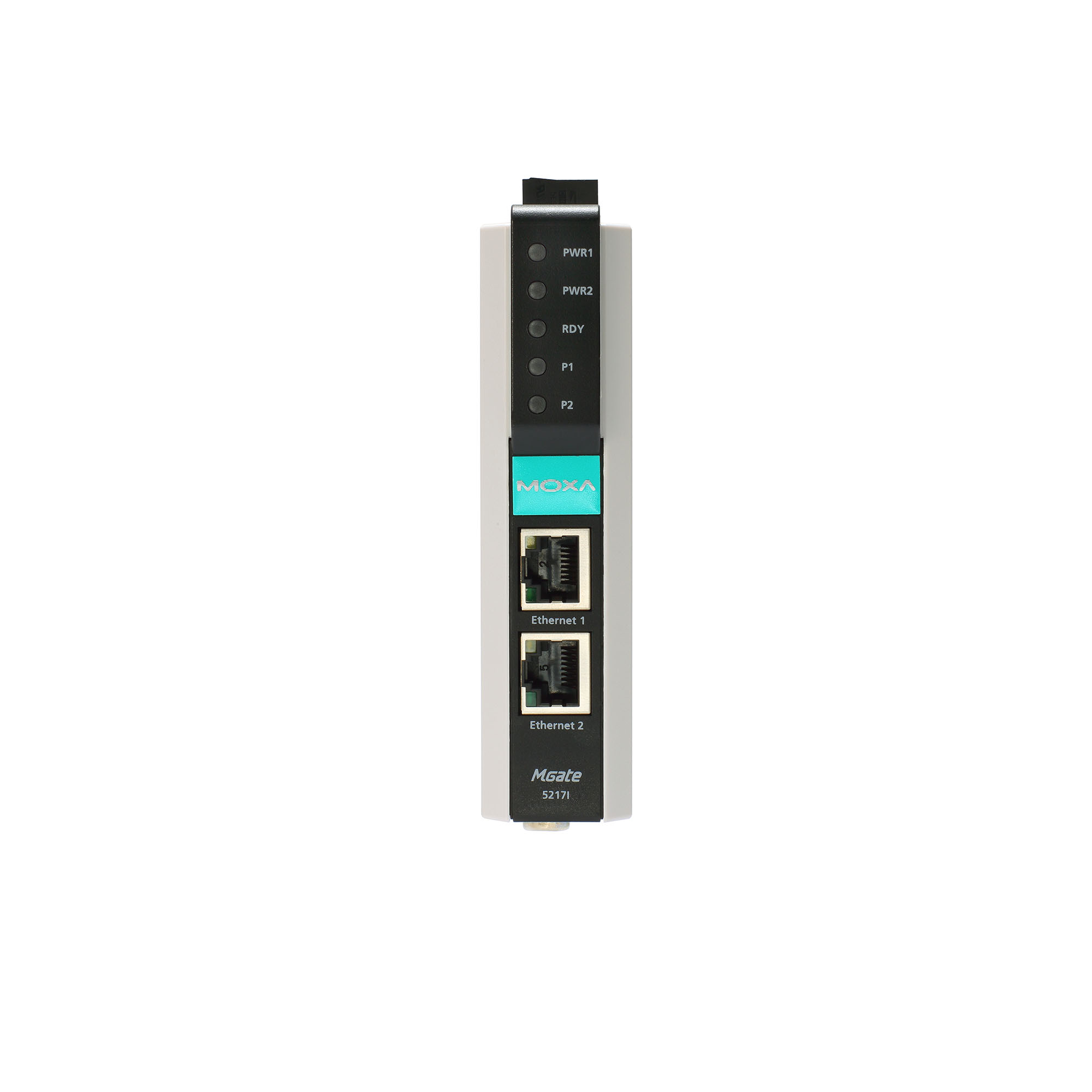

MGate 5217 系列

2 端口 Modbus RTU/ASCII/TCP-to-BACnet/IP 网关

moxa-mgate-5217-series-image-(1).jpg | Moxa
moxa-mgate-5217-series-image-1-(1).jpg | Moxa
moxa-mgate-5217-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 Modbus RTU/ASCII/TCP Client (Master) / Server (Slave)
  • 支持 BACnet/IP Server / Client
  • 支持 600 点和 1200 点型号
  • 支持 COV 用于快速数据通信
  • 支持旨在使每个 Modbus 设备成为独立 BACnet/IP 设备的虚拟节点
  • 支持通过编辑 Excel 电子表格快速配置 Modbus 命令和 BACnet/IP 对象
  • 嵌入式流量和诊断信息，可轻松进行故障排除
  • 内置以太网级联端口，容易接线
  • 工业设计支持 -40 至 75°C 工作温度范围
  • 带 2 kV 光电隔离保护的串口
  • 双交流/直流电源输入
  • 5 年保修
  • 安全功能参考 IEC 62443-4-2 网络安全标准

认证

  • moxa-btl-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5217I 系列包含 2 端口 BACnet 网关，可以将 Modbus RTU/ACSII/TCP Server (Slave) 设备转换为 BACnet/IP Client 系统或将 BACnet/IP Server 设备转换为 Modbus RTU/ACSII/TCP Client (Master) 系统。根据网络的大小和规模，可使用 600 点或 1200 点网关型号。所有型号均坚固耐用，支持导轨式安装，工作温度范围宽泛，并可为串行信号提供内置的 2 kV 隔离。



通过 Web Console 和 Excel 电子表格轻松配置

MGate 5217 系列采用直观的 UI 设计，可简化配置。这样，便可轻松进入协议转换模式，只需几个步骤即可完成配置，而无需在计算机上安装其他工程实用工具。 此外，MGate 还可通过导入 Excel 电子表格来生成 Modbus 命令和 BACnet/IP 对象，从而可轻松编辑 Modbus 命令和 BACnet/IP 对象。



Modbus 和 BACnet/IP 协议流量监控和诊断

MGate 5217 网关支持 Modbus 和 BACnet/IP 协议流量监控和诊断，方便故障排查，尤其适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址错误，或者命令配置不正确。通过诊断，可检查通信状态，并快速查看值。 通过 Modbus/BACnet 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。



基于 IEC 62443 的安全功能

使用参考 IEC 62443-4-2 网络安全标准、且配备基本安全功能的网络设备是抵御网络攻击的有效预防措施。MGate 5217 系列具有多种基本安全功能，其中包括密码破解防御、嗅探器和数据泄露防护、白名单以及帐户管理。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    Modbus TCP Client (Master) / Server (Slave)
    BACnet/IP Server / Client

  • 配置选项

    Web Console (HTTP/HTTPS)
    设备搜寻工具 (DSU)
    Telnet Console

  • 管理

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    UDP
    NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • 端口数量

    2

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7、8

  • 校验位

    无
    偶
    奇
    空间
    标志

  • 停止位

    1，2

  • 流量控制

    RTS Toggle（仅限 RS-232）
    RTS/CTS、XON/XOFF
    DTR/DSR

  • RS-485 数据流向控制

    数据流向自动控制 (ADDC)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Client (Master)
    Modbus RTU/ASCII Server (Slave)

  • 模式

    Client (Master)
    Server (Slave)

  • 支持功能

    1、2、3、4、5、6、16

  • 最大命令数量

    MGate 5217I-600-T：600
    MGate 5217I-1200-T：1200

  • 模式

    Client (Master)
    Server (Slave)

  • 支持功能

    1、2、3、4、5、6、16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    MGate 5217I-600-T：600
    MGate 5217I-1200-T：1200

  • 模式

    Client
    Server

  • 内存容量

    MGate 5217I-600-T：600 点
    MGate 5217I-1200-T：1200 点

  • 支持的 BACnet 对象

    二进制输入
    二进制输出
    二进制值
    模拟输入
    模拟输出
    模拟值
    多态输入
    多态输出
    多态值
    整数值
    正整数值

  • 认证

    本地数据库

  • 加密

    HTTPS
    AES-128
    AES-256
    SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.2)

  • 输入电压

    24 VAC
    12 至 48 VDC

  • 输入电流

    300 mA @ 24 VAC
    510 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：1 A @ 30 VDC

  • 外壳

    塑料

  • IP 等级

    IP30

  • 尺寸（无挂耳）

    29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 英寸）

  • 尺寸（有挂耳）

    29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 英寸）

  • 重量

    380 g (0.84 lb)

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 安全

    UL 60950-1
    UL 62368-1
    IEC 60950-1
    IEC 62368-1

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 国际认证

    KC

  • 时间

    1,277,500 小时

  • 标准

    Telcordia 标准 SR-332
