MGate 5217-CN 系列

2 端口 Modbus RTU/ASCII/TCP-to-BACnet/IP 网关

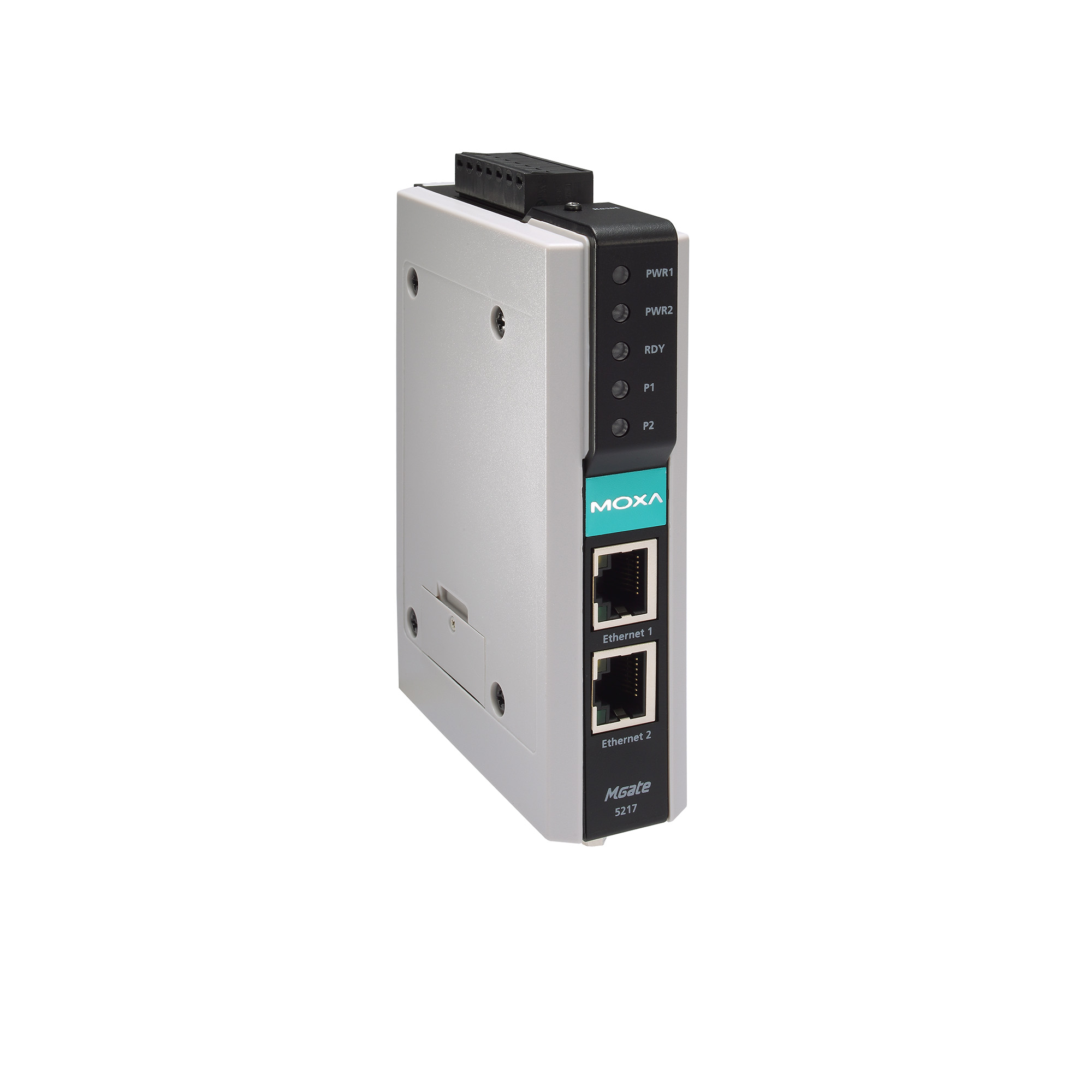

moxa-mgate-5217-cn-series-image-(1).jpg | Moxa

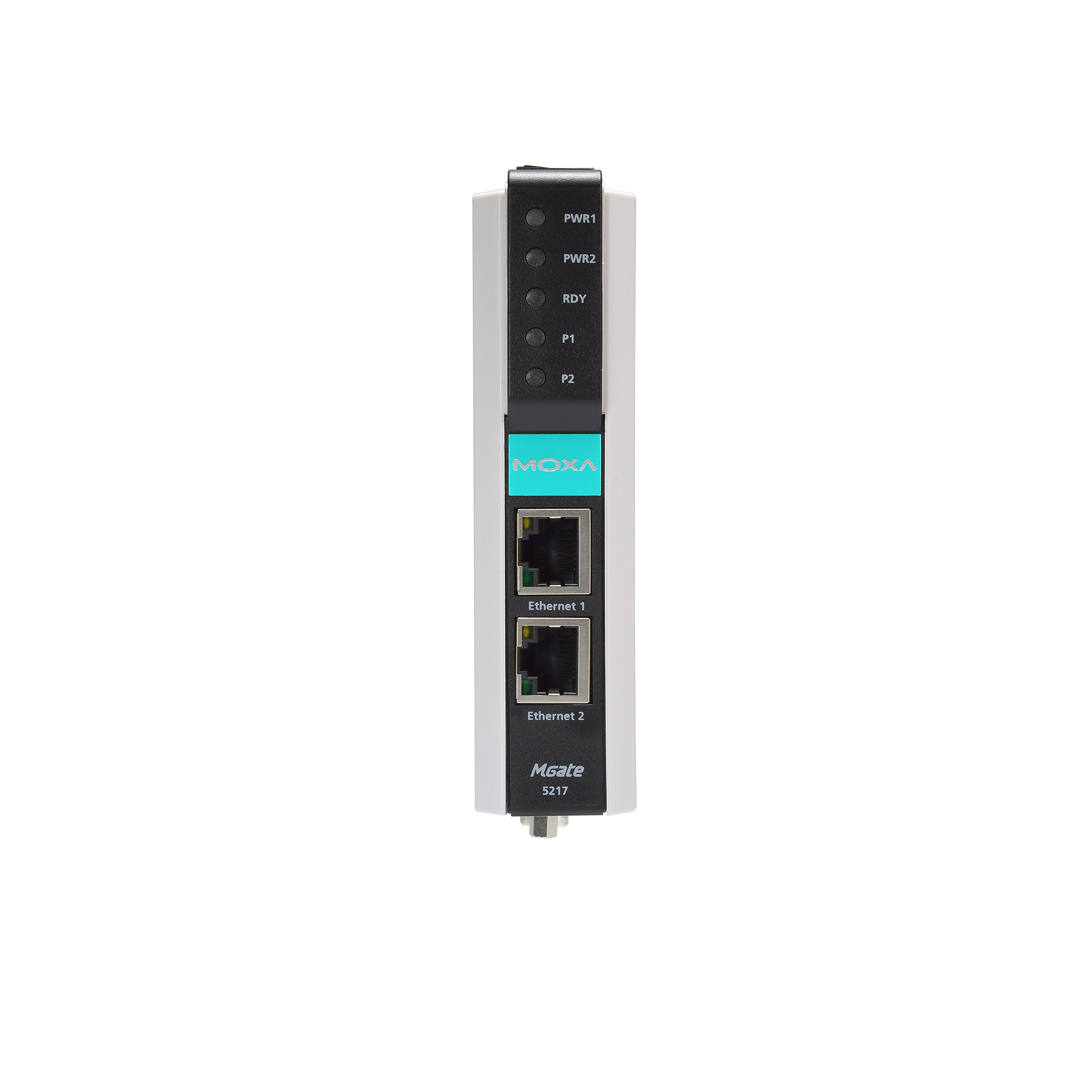

moxa-mgate-5217-cn-series-image-1-(1).jpg | Moxa

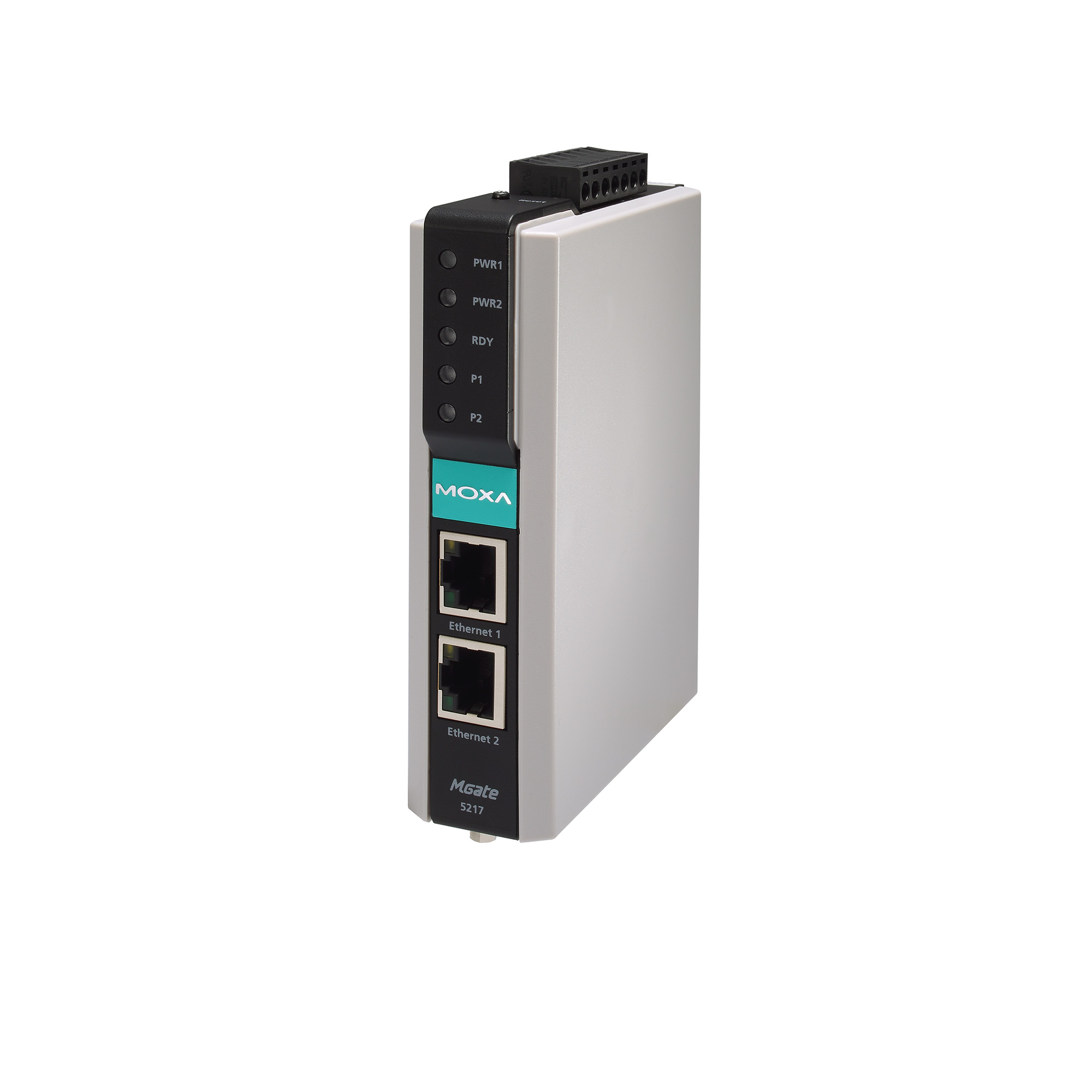

moxa-mgate-5217-cn-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 Modbus RTU/ASCII/TCP master/client
  • 支持 BACnet/IP slave/server
  • 支持 600 点
  • 支持 COV 功能，用于快速反馈数值变化
  • 支持虚拟节点，可以将Modbus RTU 设备虚拟为独立的 BACnet/IP 设备
  • 通过编辑 Excel 电子表格快速配置 Modbus 命令
  • 内置流量和诊断信息，可轻松进行故障排除
  • 内置以太网级联端口，易于接线
  • 冗余双 AC/DC 电源
  • 5 年保修
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-btl-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5217-CN 系列包含 2 端口 BACnet 网关，可以将 Modbus RTU/ACSII/TCP 转换为 BACnet/IP 协议。MGate 5217-CN为一款经济型的BACnet网关，提供 600 点型号。



通过 Web Console 和 Excel 电子表格轻松配置

MGate 5217-CN 系列采用直观的 UI 设计，可简化配置。这样，便可轻松进入协议转换模式，只需几个步骤即可完成配置，而无需在计算机上安装其他工程实用工具。此外，MGate 还可通过导入 Excel 电子表格来生成 Modbus 命令，从而可轻松编辑 Modbus 命令。



Modbus 和 BACnet/IP 协议流量监控和诊断

MGate 5217-CN 网关支持 Modbus 和 BACnet/IP 协议流量监控和诊断，方便故障排查，尤其适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址错误，或者命令配置不正确。通过诊断，可检查通信状态，并快速查看值。通过 Modbus/BACnet 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。



基于 IEC 62443 的安全功能

使用符合 IEC 62443-4-2、且配备基本安全功能的网络设备是抵御网络攻击的有效预防措施。MGate 5217-CN 系列具有多种基本安全功能，其中包括密码破解防御、嗅探器和数据泄露防护、白名单以及帐户管理。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    Modbus TCP Client (Master), BACnet/IP Server (Slave)

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console

  • 管理

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client

  • MIB

    RFC1213, RFC1317

  • 对时服务

    NTP Client

  • 端口数量

    2

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7, 8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1, 2

  • 流量控制

    RTS Toggle（仅限 RS-232）、RTS/CTS、DTR/DSR

  • RS-485 数据流向控制

    ADDC®（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • 隔离保护

    2 kV（内置）

  • RS-485 终端电阻

    120 Ω

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • 工业协议

    Modbus RTU/ASCII Master

  • 模式

    Master

  • 支持功能

    1, 2, 3, 4, 5, 6, 16

  • 最大命令数量

    600

  • 模式

    Client (Master)

  • 支持功能

    1, 2, 3, 4, 5, 6, 16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    600

  • 模式

    Server (Slave)

  • 内存容量

    600 points

  • 支持的 BACnet 对象

    Binary Input
    Binary Output
    Binary Value
    Analog Input
    Analog Output
    Analog Value
    Multi-state Input
    Multi-state Output
    Multi-state Value
    Integer Value
    Positive Integer Value

  • 输入电压

    24 VAC，12 至 48 VDC

  • 输入电流

    200 mA @ 24 VAC
    435 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：1 A @ 30 VDC

  • 外壳

    塑料

  • IP 等级

    IP30

  • 尺寸（无挂耳）

    29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 英寸）

  • 尺寸（有挂耳）

    29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 英寸）

  • 重量

    380 g (0.84 lb)

  • 工作温度

    0 至 60°C（32 至 140°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: 接触: 6 kV; 空气: 8 kV
    IEC 61000-4-3 RS: 80 MHz 至 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: 电源: 4 kV; 信号: 2 kV
    IEC 61000-4-5 Surge: 电源: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6, IEC 60068-2-64

  • 时间

    1,277,500 小时

  • 标准

    Telcordia SR332
