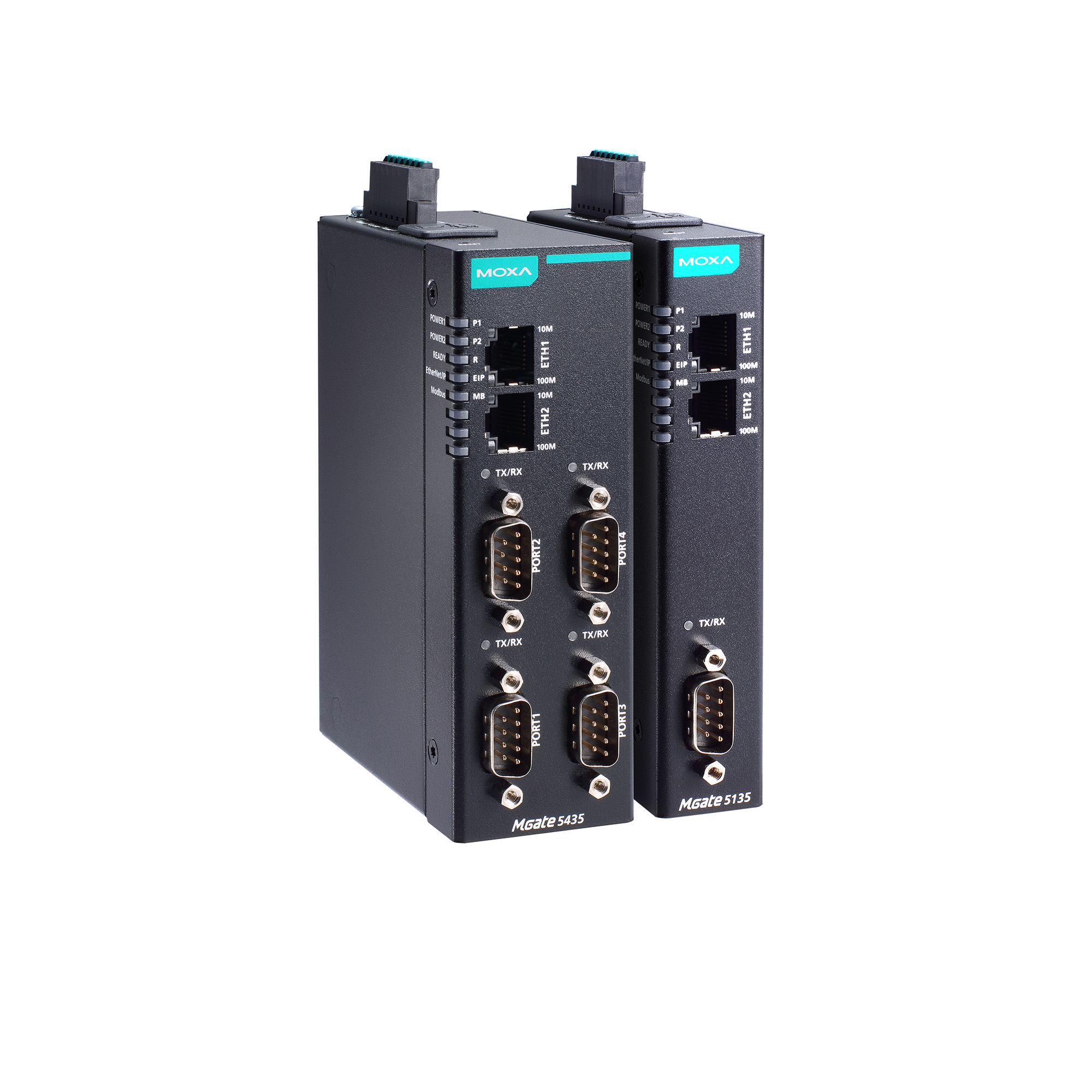

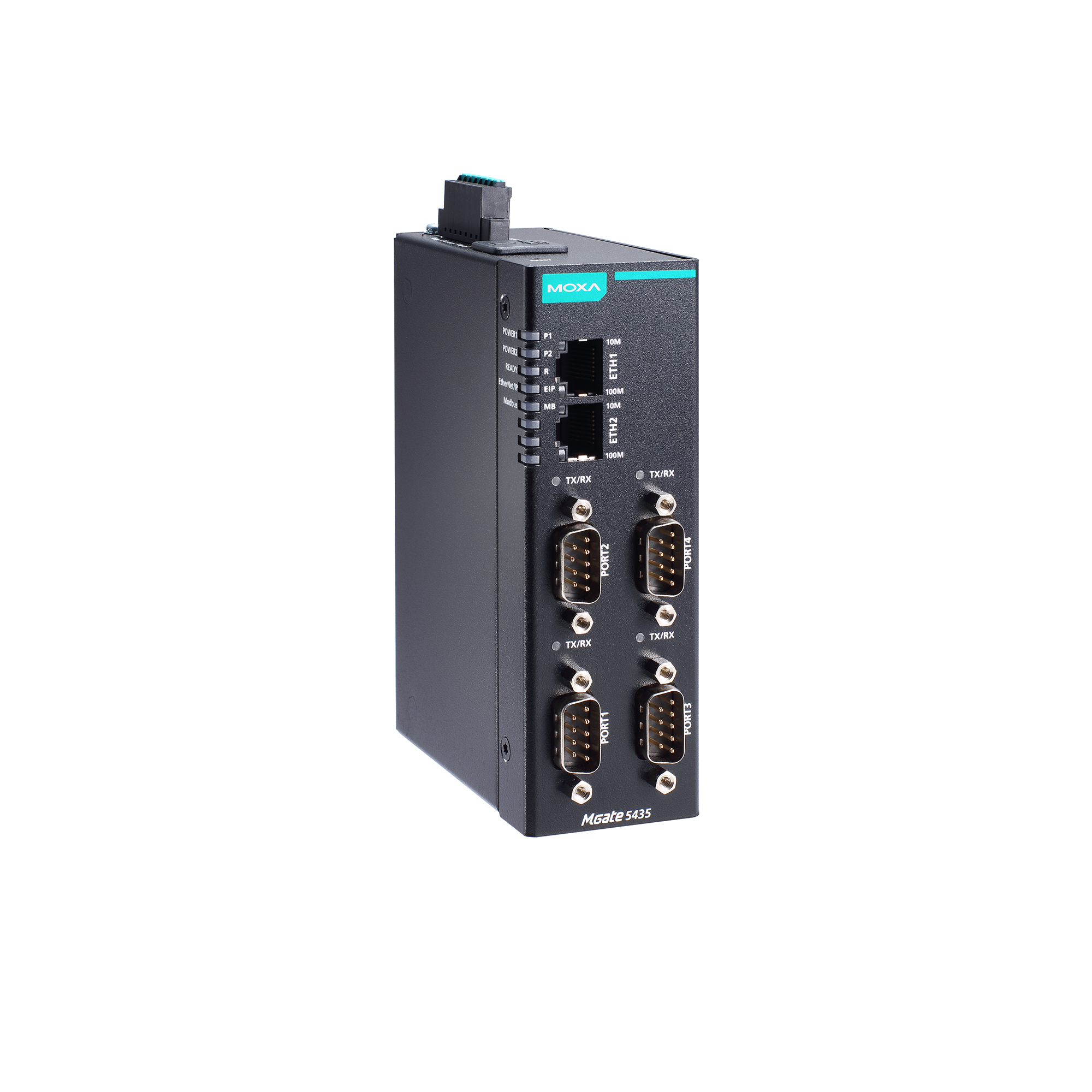

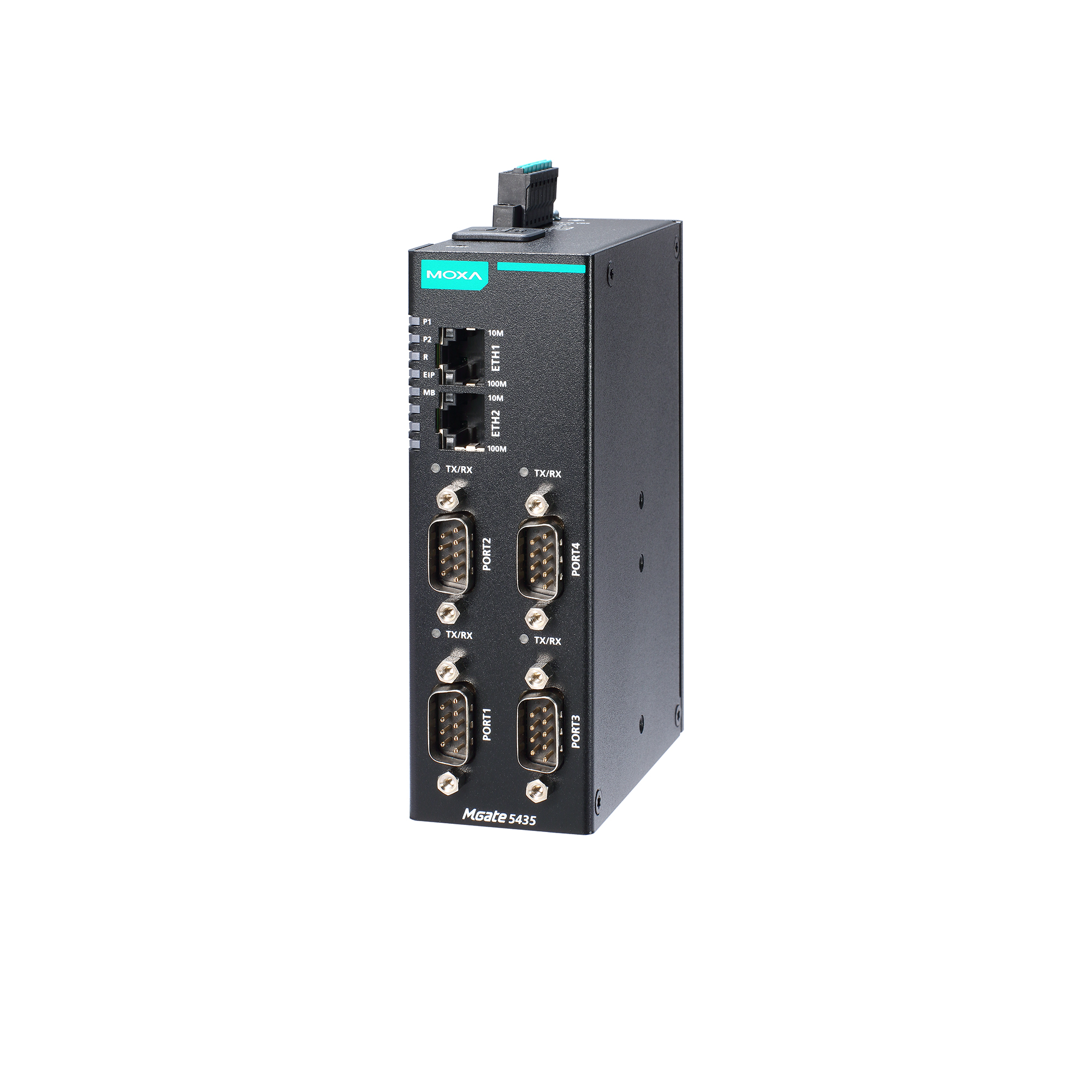

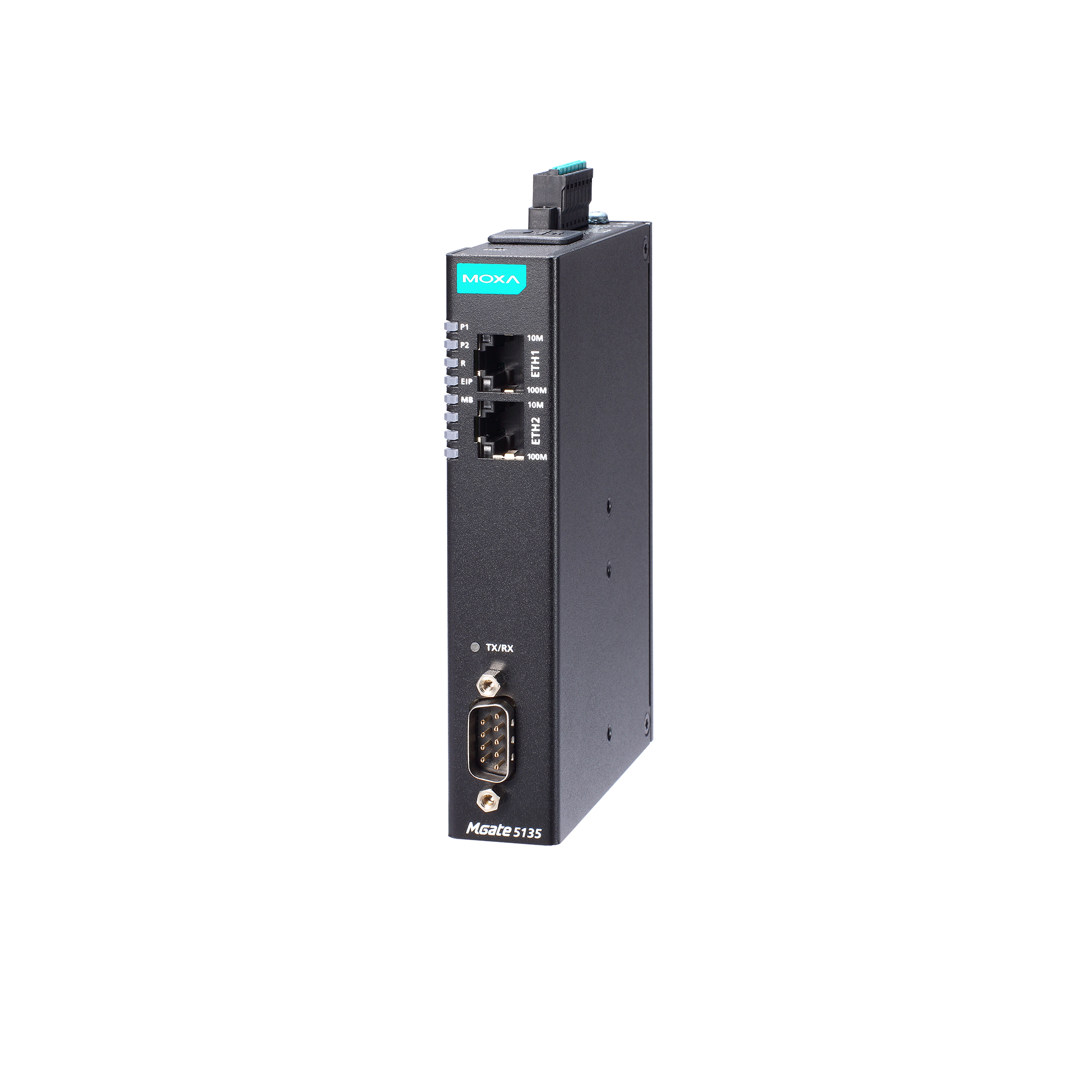

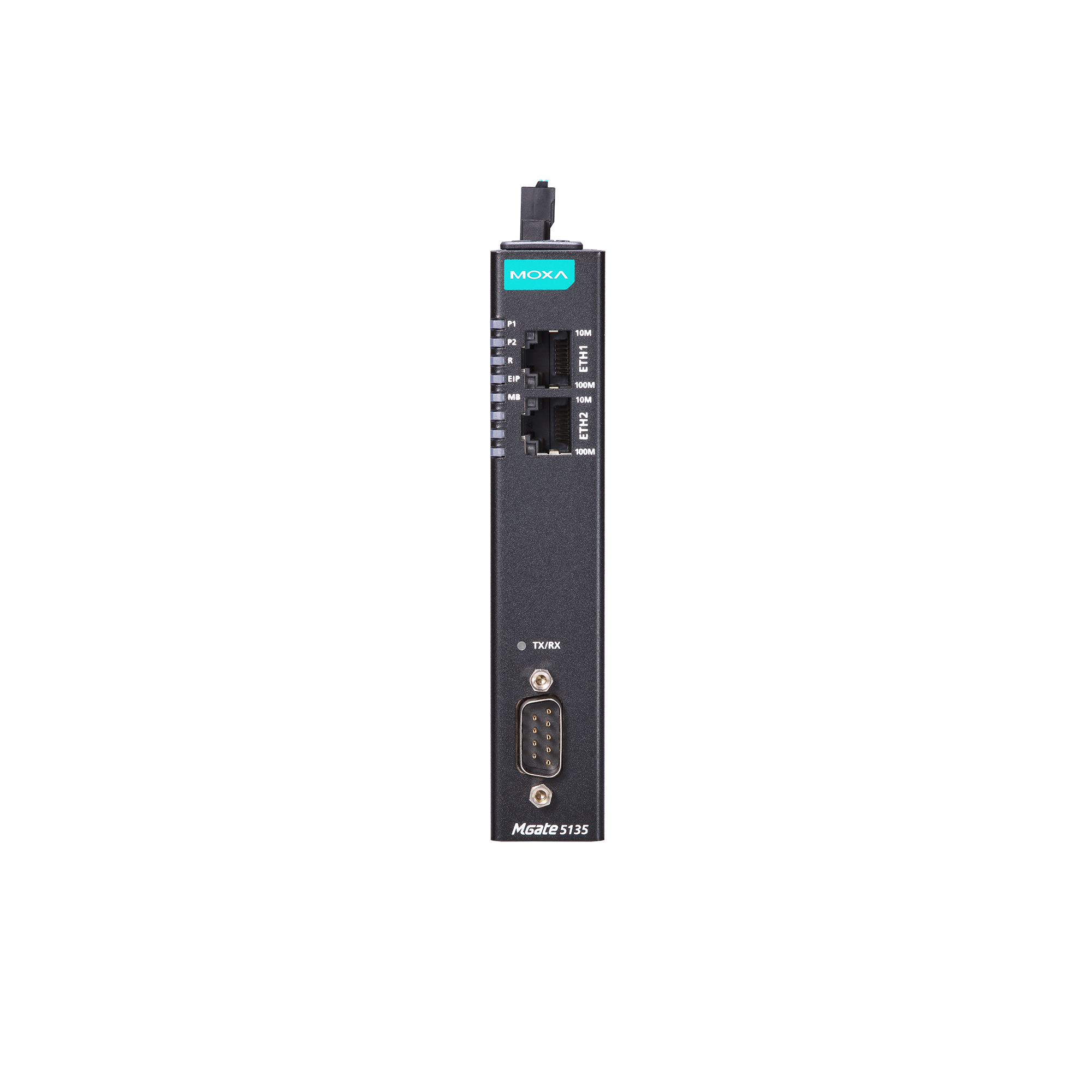

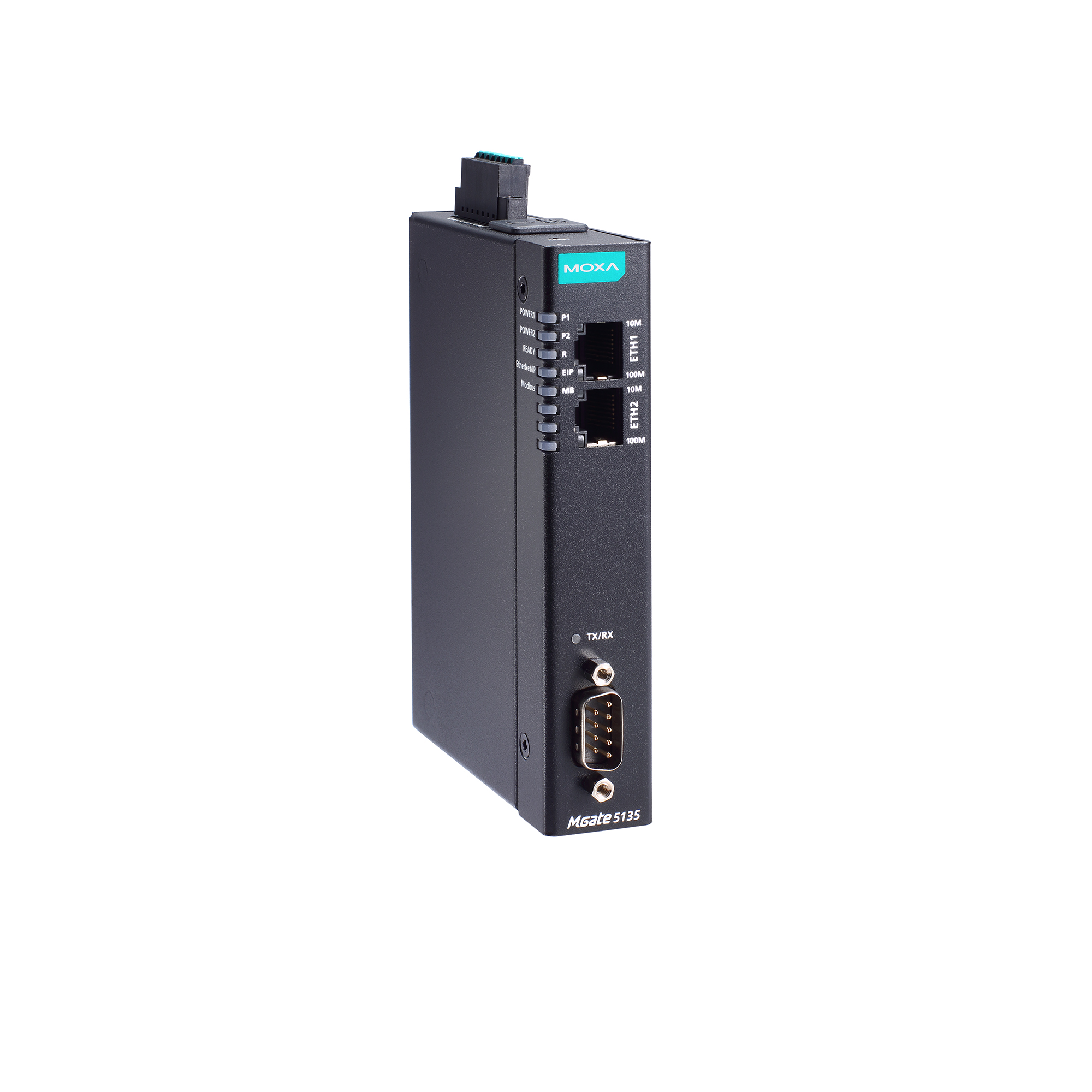

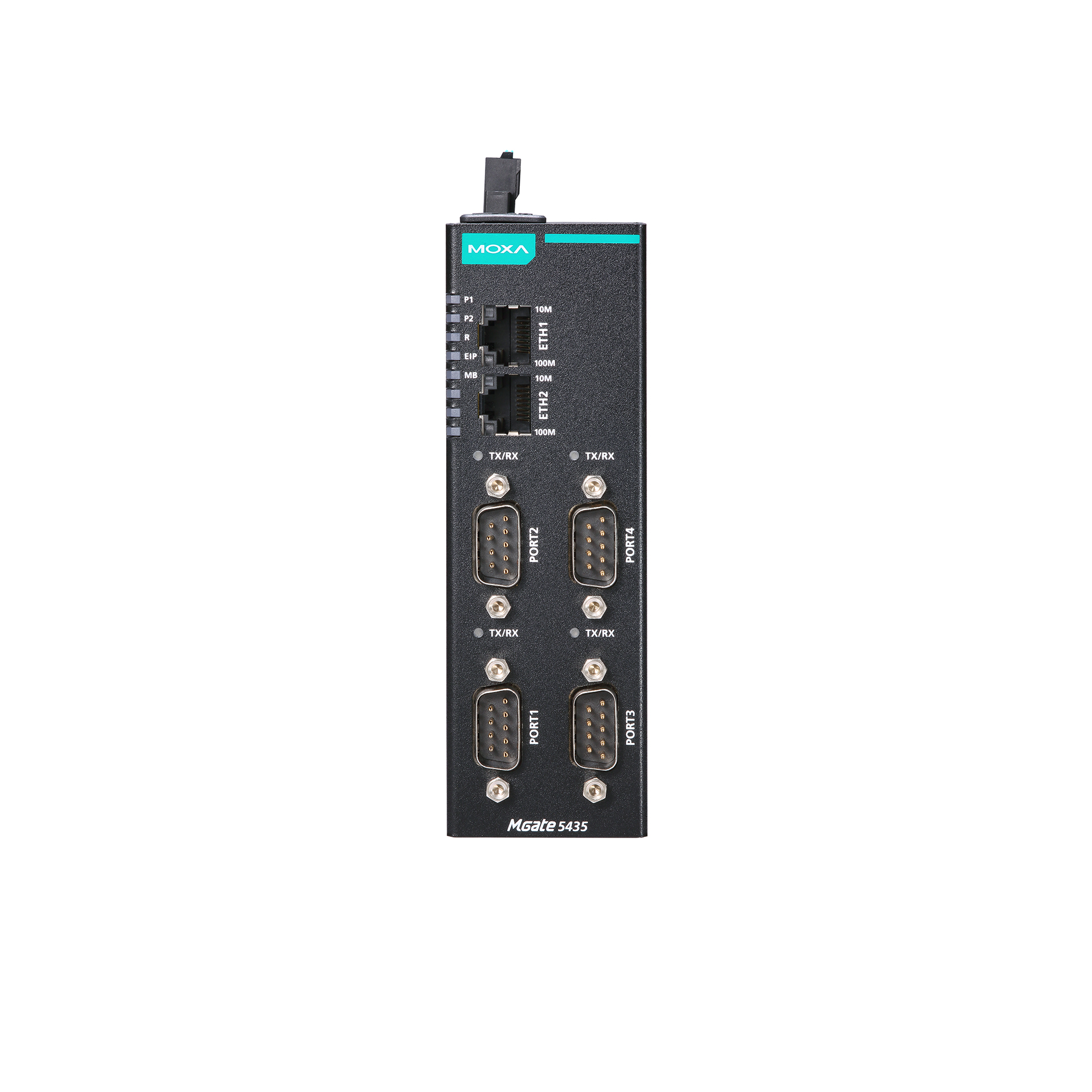

MGate 5135/5435 系列

1 和 4 端口 Modbus RTU/ASCII/TCP-to-EtherNet/IP 网关

moxa-mgate-5135-5435-series-image-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-1-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-2-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-3-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-4-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-5-(1).jpg | Moxa
moxa-mgate-5135-5435-series-image-6-(1).jpg | Moxa

特点和优势

  • 支持 Modbus 和 Ethernet/IP 协议转换
  • 支持 EtherNet/IP Adapter
  • 支持 Modbus RTU/ASCII/TCP client
  • 2 个相同 IP 或双 IP 地址的以太网端口,可支持网络冗余
  • 内置流量监控/诊断信息,方便故障排除
  • 通过基于 web 的控制台轻松配置设备
  • microSD 卡,用于配置备份/复制
  • 支持冗余双直流电源输入和 1 个继电器输出
  • -40 至 75°C 的宽温型号可供选择
  • 带 2 kV 光电隔离保护的串口
  • 根据 IEC 62443-4-2 安全启动要求开发

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5135/5435 网关是 1 端口和 4 端口工业以太网网关,分别用于 Modbus RTU/ASCII/TCP 和 Ethernet/IP 网络通信。MGate 5135/5435 网关可作为 Modbus client 收集数据,并与 EtherNet/IP 主机交换数据,将现有 Modbus 设备集成至 EtherNet/IP 网络中。 所有型号均采用坚固且紧凑的金属外壳保护,支持导轨式安装,并提供可选的内置光电隔离保护。其坚固设计,适用于工厂自动化、电力、石油和天然气、水和废水处理,以及其他过程自动化等工业应用。



便于配置

MGate 5135/5435 网关配有 web console,无需安装额外的管理工具即可轻松完成配置。此外,采用 HTTPS 加密的通信方式保证了更高的网络安全性。在大多数数据采集应用中,使用 Modbus 命令配置设备可能非常耗时并增加成本。MGate 5135/5435 网关通过 CSV 文件提供离线配置,帮助快速完成 Modbus 设置。MGate 网关还为 RS-485 2 线提供可通过软件配置的上拉/下拉和终端电阻设置,无需打开机箱,从而减少工作量。



轻松排除故障

MGate 5135/5435 网关提供 LED 指示灯、协议诊断、流量监控、标签查看图等多种维护功能,可以有效缩短故障处理的时间和降低成本。这些工具有助于捕获和检查数据,以便轻松地确定问题的根本原因,特别是在安装阶段。MGate 网关也配有状态监控和故障保护功能。当 Modbus 设备断开连接或没有响应时,状态监控功能会通知 PLC/DCS/SCADA 系统,由此过程 PLC/DCS 获取每个终端设备的状态,发出警报通知管理员。故障保护功能在主机断开连接时执行用户预先设定的动作,防止终端设备长时间离线。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    Modbus TCP Client、EtherNet/IP Adapter

  • 配置选项

    Web Console (HTTPS)、设备搜寻工具 (DSU)

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、UDP

  • MIB

    RFC1213,RFC1317

  • 对时服务

    NTP Client

  • 认证

    本地数据库

  • 加密

    HTTPS、AES-128、AES-256、SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • 端口数量

    MGate 5135/5135-T:1
    MGate 5435/5435-T:4

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7,8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1,2

  • 流量控制

    RTS Toggle(仅限 RS-232)、RTS/CTS

  • RS-485 数据流向控制

    ADDC(数据流向自动控制)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ
    软件可配置

  • RS-485 终端电阻

    120 Ω
    软件可配置

  • 隔离保护

    2 kV(内置)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Client

  • 模式

    Client

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    31

  • 最大命令数量

    每串口 128 个

  • 模式

    Client

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    32

  • 最大命令数量

    128

  • 总输出数据规模

    MGate 5135:2048 bytes
    MGate 5135-T:2048 bytes
    MGate 5435:4000 bytes
    MGate 5435-T:4000 bytes

  • 总输入数据规模

    MGate 5135:2048 bytes
    MGate 5135-T:2048 bytes
    MGate 5435:4000 bytes
    MGate 5435-T:4000 bytes

  • 模式

    Adapter

  • 支持 CIP 对象

    标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口

  • 最大 Scanner 连接数量

    MGate 5135/5135-T:4(读/写)
    MGate 5435/5435-T:8(读/写)

  • 输入数据规模

    MGate 5135:496 字节/连接(总计:1984 字节)
    MGate 5135-T:496 字节/连接(总计:1984 字节)
    MGate 5435:496 字节/连接(总计:3968 字节)
    MGate 5435-T:496 字节/连接(总计:3968 字节)

  • 输出数据规模

    MGate 5135:496 字节/连接(总计:1984 字节)
    MGate 5135-T:496 字节/连接(总计:1984 字节)
    MGate 5435:496 字节/连接(总计:3968 字节)
    MGate 5435-T:496 字节/连接(总计:3968 字节)

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA(最大值)

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    MGate 5135/5135-T:25 x 90 x 130 mm(0.98 x 3.54 x 5.1 英寸)
    MGate 5435/5435-T:42 x 90 x 130 mm(1.65 x 3.54 x 5.1 英寸)

  • 重量

    MGate 5135/5135-T:294 g (0.65 lb)
    MGate 5435/5435-T:403 g (0.89 lb)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 61010-2-201,UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6,IEC 60068-2-64

  • 时间

    MGate 5135/5135-T:1,240,821 小时
    MGate 5435/5435-T:689,989 小时

  • 标准

    Telcordia SR332
