MGate 5134 系列

1 端口 Modbus RTU/ASCII/TCP-to-PROFINET 网关

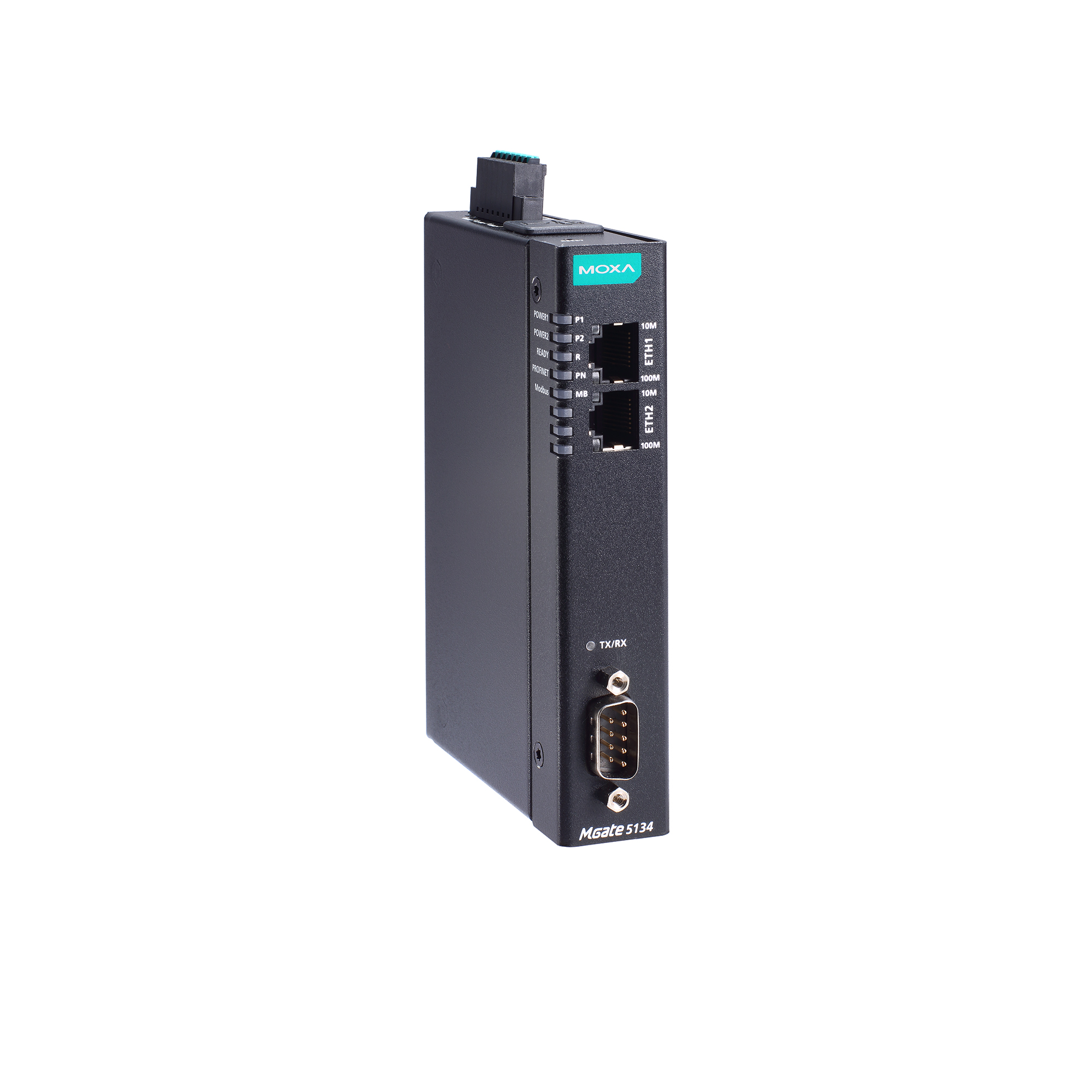

moxa-mgate-5134-series-image-(1).jpg | Moxa

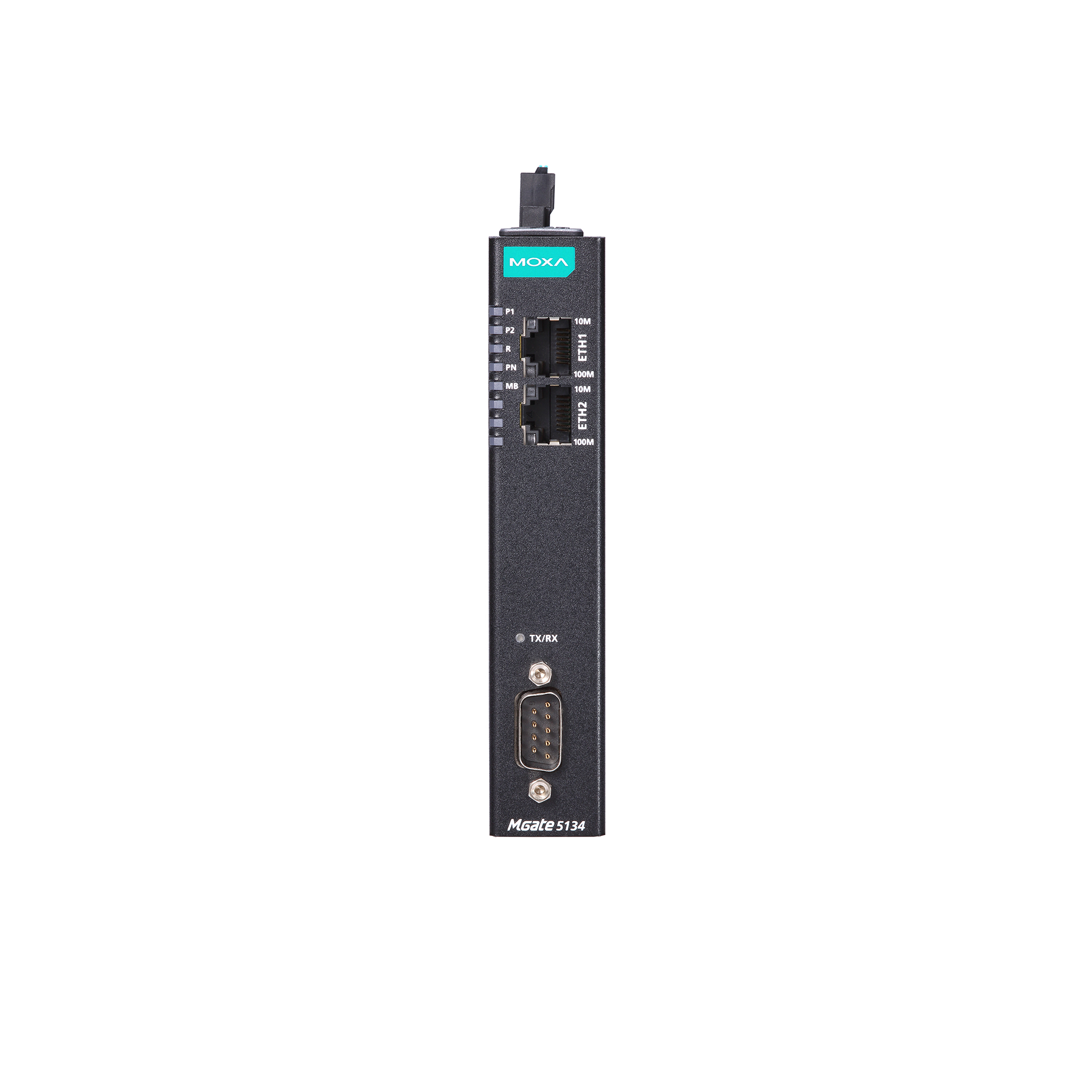

moxa-mgate-5134-series-image-1-(1).jpg | Moxa

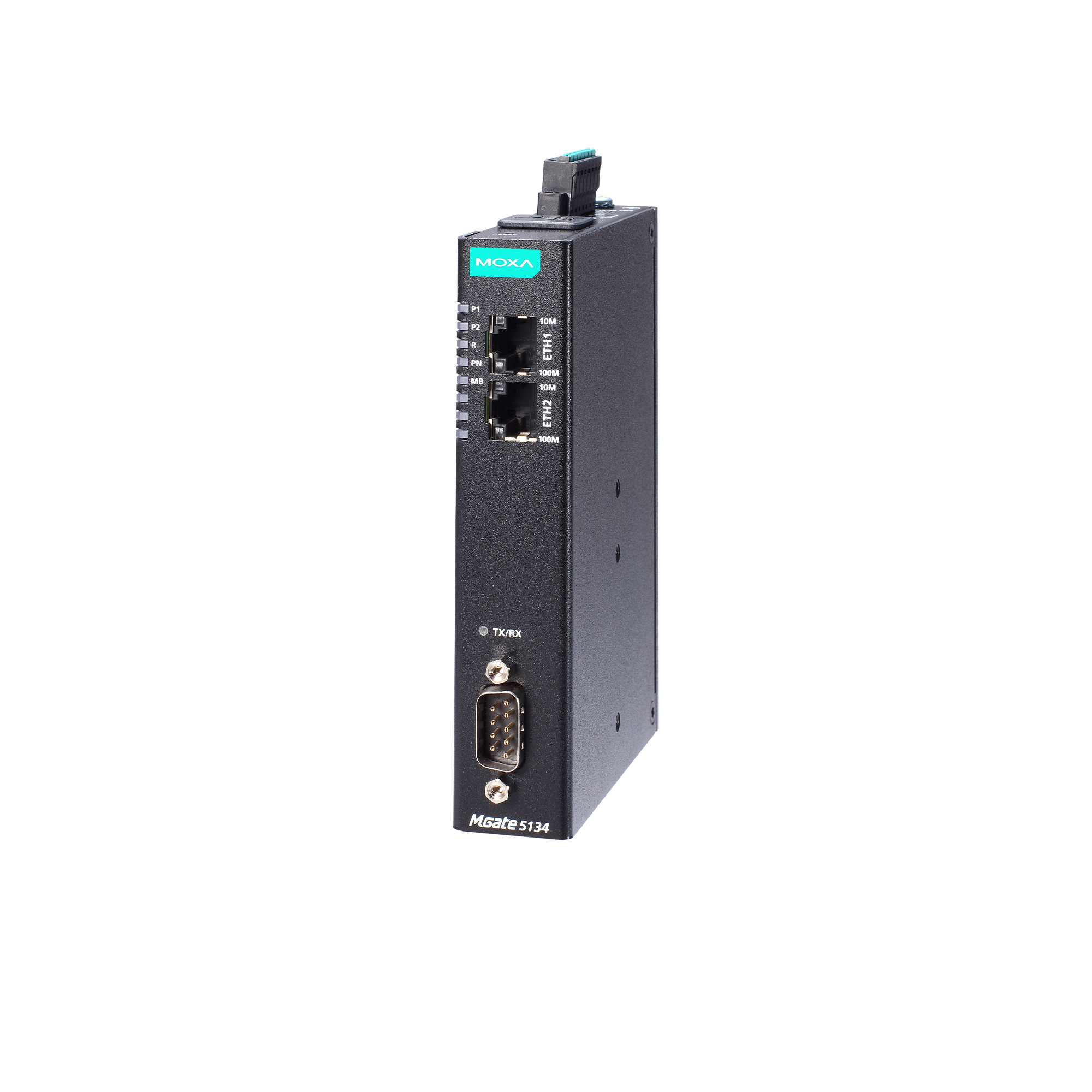

moxa-mgate-5134-series-image-2-(1).jpg | Moxa

特点和优势

  • Modbus 到 PROFINET 的协议转换
  • 支持 PROFINET IO Device
  • 支持 Modbus RTU/ASCII/TCP client
  • 2 个相同 IP 或双 IP 地址的以太网端口，可支持网络冗余
  • 内置流量监控/诊断信息，方便故障排除
  • 通过基于 web 的控制台轻松配置设备
  • microSD 卡，用于配置备份/复制
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 带 2 kV 光电隔离保护的串口
  • -40 至 75°C 的宽温型号可供选择
  • 根据 IEC 62443-4-2 安全启动要求开发

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5134 工业以太网网关可将 Modbus RTU/ASCII/TCP 转换连接至 PROFINET 网络通信。 MGate 5134 可作为 Modbus client 收集数据，并与 PROFINET 主机交换数据，将现有 Modbus 设备集成至 PROFINET 网络中。所有型号均采用坚固且紧凑的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。 其坚固设计，适用于工厂自动化、电力、石油和天然气、水和废水处理，以及其他过程自动化等工业应用。



便于配置

MGate 5134 网关配有 web console，无需安装额外的管理工具即可轻松完成配置。 此外，采用 HTTPS 加密的通信方式保证了更高的网络安全性。在大多数数据采集应用中，使用 Modbus 命令配置设备可能非常耗时并增加成本。 MGate 5134 网关通过 CSV 文件提供离线配置，帮助快速完成 Modbus 设置。此网关还附带 GSDML 导出功能，支持这些文件的导出，以便将其导入到 PROFINET PLC。MGate 网关为 RS-485 2 线提供可通过软件配置的上拉/下拉和终端电阻设置，无需打开机箱，从而减少工作量。



轻松排除故障

MGate 5134 网关提供 LED 指示灯、协议诊断、流量监控、标签查看图等多种维护功能，可以有效缩短故障处理的时间和降低成本。这些工具有助于捕获和检查数据，以便轻松地确定问题的根本原因，特别是在安装阶段。MGate 网关也配有状态监控和故障保护功能。当 Modbus 设备断开连接或没有响应时，状态监控功能会通知 PLC/DCS/SCADA 系统，由此过程 PLC/DCS 获取每个终端设备的状态，发出警报通知管理员。故障保护功能在主机断开连接时执行用户预先设定的动作，防止终端设备长时间离线。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    Modbus TCP Client、PROFINET IO 设备

  • 配置选项

    Web Console (HTTPS)、设备搜寻工具 (DSU)

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、UDP

  • MIB

    RFC1213，RFC1317

  • 对时服务

    NTP Client

  • 认证

    本地数据库

  • 加密

    HTTPS、AES-128、AES-256、SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1，2

  • 流量控制

    RTS Toggle（仅限 RS-232）、RTS/CTS

  • RS-485 数据流向控制

    ADDC（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ
    软件可配置

  • RS-485 终端电阻

    120 Ω
    软件可配置

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Client

  • 模式

    Client

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    31

  • 最大命令数量

    每串口 128 个

  • 模式

    Client

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    32

  • 最大命令数量

    128

  • 总输出数据规模

    2048 bytes

  • 总输入数据规模

    2048 bytes

  • 模式

    IO 设备类别 B

  • 最大 Master 连接数量

    2 个 IO 控制器（共享设备）

  • 输入数据规模

    1440 字节/IO 控制器（总计：2880 字节）

  • 输出数据规模

    1440 字节/IO 控制器（总计：2880 字节）

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA（最大值）

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）

  • 重量

    294 g (0.65 lb)

  • 工作温度

    MGate 5134：-10 至 60°C（14 至 140°F）
    MGate 5134-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 61010-2-201，UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6，IEC 60068-2-64

  • 时间

    1,240,821 小时

  • 标准

    Telcordia SR332
