MGate 5109 系列

1 端口 Modbus RTU/ASCII/TCP 转 DNP3 串口/TCP/UDP 网关

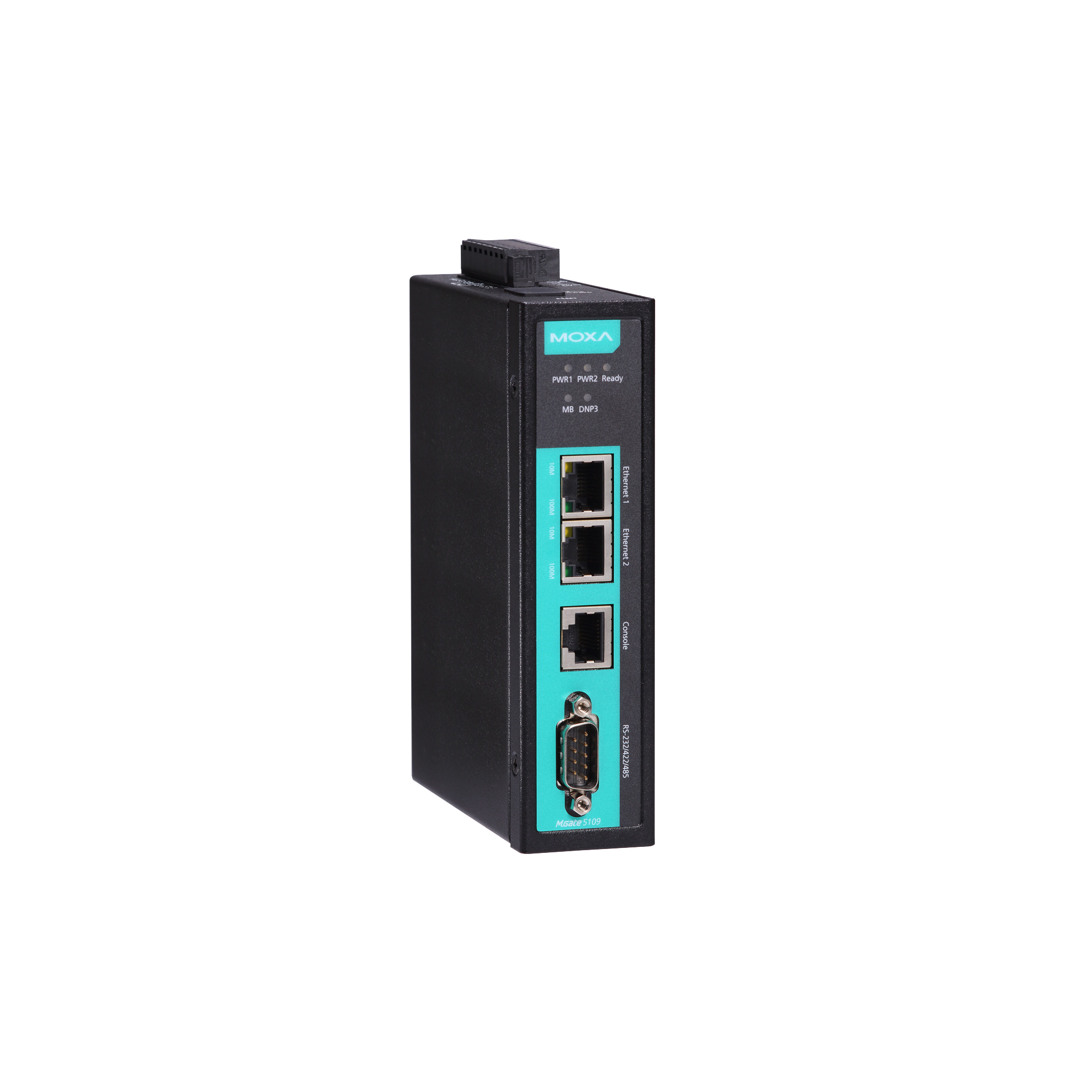

moxa-mgate-5109-series-image-1-(1).jpg | Moxa

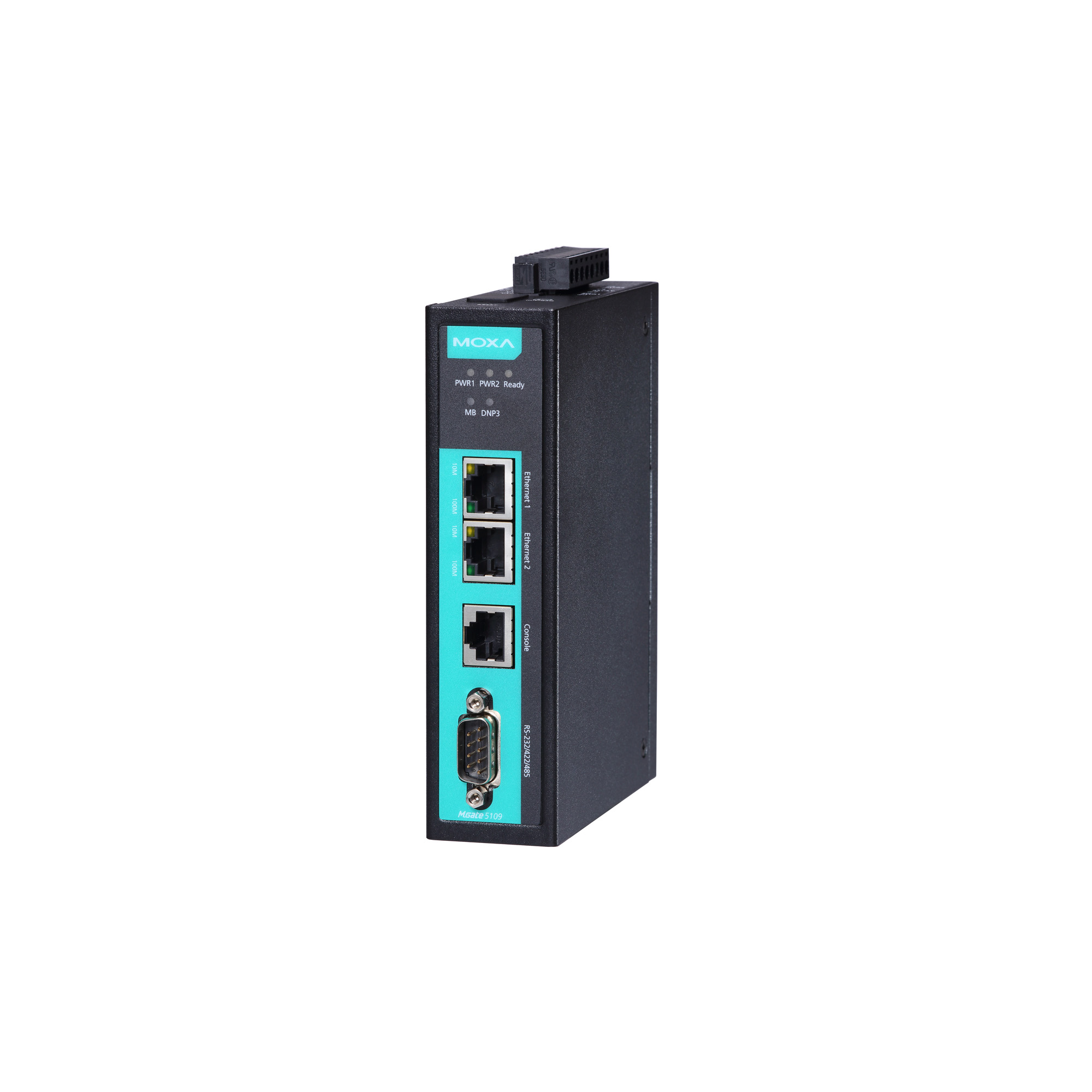

moxa-mgate-5109-series-image-2-(1).jpg | Moxa

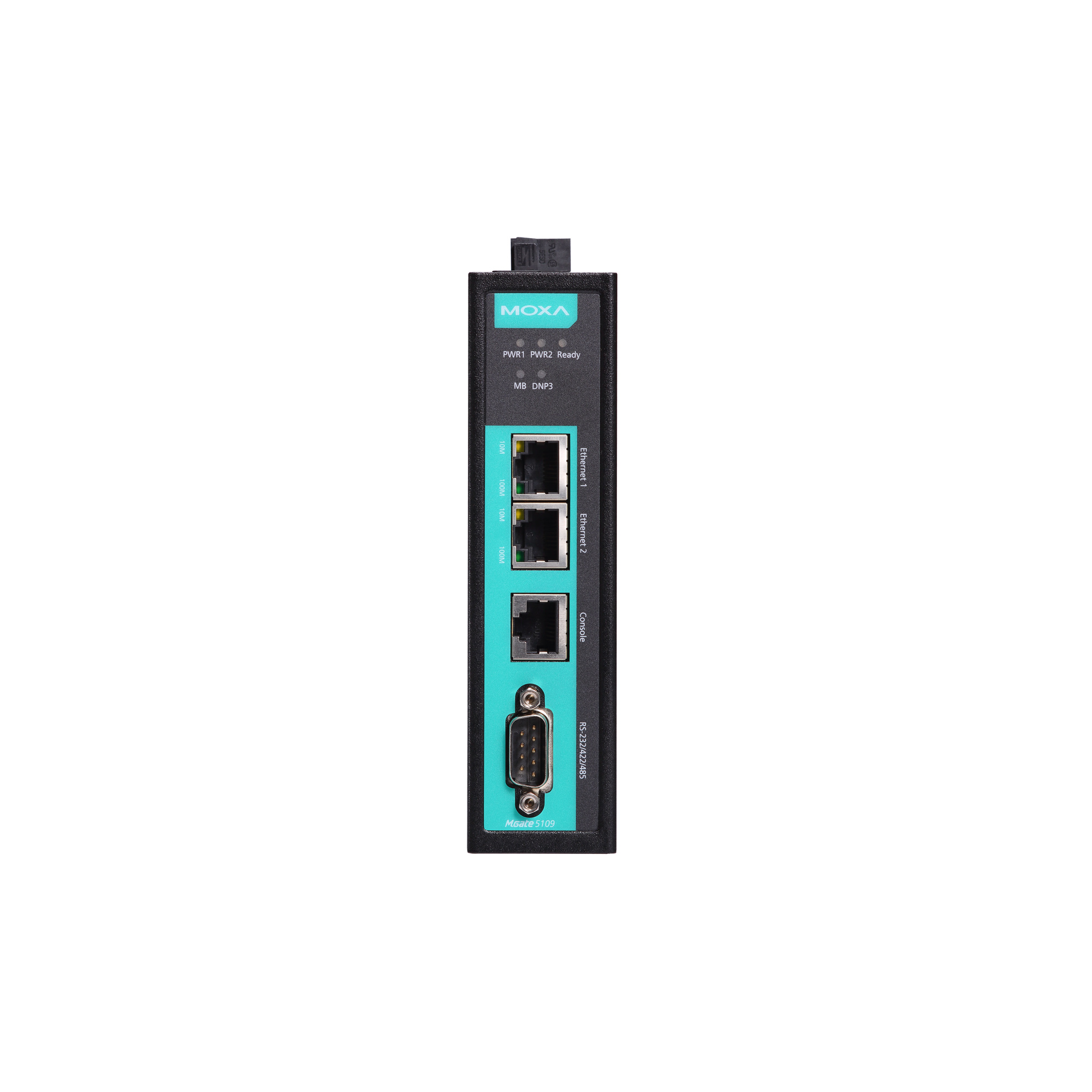

moxa-mgate-5109-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
  • 支持 DNP3 串口/TCP/UDP master 和 outstation（2 级）
  • DNP3 master 模式最多支持 26600 点
  • 支持通过 DNP3 进行时间同步
  • 通过基于 Web 的向导轻松配置
  • 内置以太网级联端口，容易接线
  • 内置流量监控/诊断信息，方便故障排除
  • microSD 卡，用于配置备份/复制和事件日志
  • 状态监控和故障保护，易于维护
  • 冗余双直流电源输入和继电器输出
  • -40 至 75°C 的宽温型号可供选择
  • 带 2 kV 光电隔离保护的串口
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5109 工业以太网网关支持 Modbus RTU/ASCII/TCP 和 DNP3 串口/TCP/UDP 协议的转换。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供内置串口光电隔离保护。MGate 5109 支持透明模式，可轻松将 Modbus TCP 集成至 Modbus RTU/ASCII 网络或将 DNP3 TCP/UDP 集成至 DNP3 串口网络。MGate 5109 还支持代理模式，可实现 Modbus 和 DNP3 网络之间的数据交换，也可作为多个 Modbus slave 设备或 DNP3 outstation 设备的数据集中器。其坚固设计，适用于电力、石油和天然气、水和废水处理等工业应用。



通过 Web Console 轻松配置

MGate 5109 系列图形化的快速安装指南，可简化配置。通过快速设置，可轻松进入协议转换模式，只需几个步骤即可完成配置。MGate 5109 系列还支持自动检测 DNP3 串口 outstation，允许 MGate 5109 在配置为 DNP3 master 时自动获取所有 outstation 对象。



Modbus 和 DNP3 协议流量监控

MGate 5109 网关支持 Modbus 和 DNP3 协议流量监控功能，便于故障排除，特别适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址输入错误，或者命令配置不正确。通过 Modbus/DNP3 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。



多种维护功能

MGate 5109 网关提供 Web console 和 Telnet console 进行远程维护。此网关支持 HTTPS 和 SSH 等加密通信功能，以提供更安全的网络。此外，固件提供了日志功能，可记录网络事件和 Modbus 维护事件。用户可以通过 Web console 远程查阅日志数据。



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    Modbus TCP Client (Master)、Modbus TCP Server (Slave)、DNP3 TCP Master、DNP3 TCP Outstation

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1，2

  • 流量控制

    RTS Toggle（仅限 RS-232）、RTS/CTS

  • RS-485 数据流向控制

    ADDC®（自动数据方向控制）

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项

    串口 Console

  • 工业协议

    Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave、DNP3 串口 Master、DNP3 串口 Outstation

  • 模式

    Master, Slave

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    100

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 模式

    Client (Master)、Server (Slave)

  • 最大 Client 连接数量

    16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    100

  • 最大 Master 连接数量

    16

  • 最大 Outstation 连接数量

    32

  • 模式

    Master、Outstation

  • 最大 Master 连接数量

    1

  • 最大 Outstation 连接数量

    31

  • Master 内部数据库（每个 Master）

    二进制输入： 8192 点
    模拟输入：2048 点
    计数器：2048 点
    二进制输出：8192 点
    模拟输出：2048 点

  • Outstation 内部数据库

    二进制输入：8192 点
    模拟输入：2048 点
    计数器：2048 点
    二进制输出：8192 点
    模拟输出：2048 点
    二进制输入事件：1024
    模拟输入事件：1024
    计数器事件：1024

  • 模式

    Master、Outstation

  • 最大 Master 连接数量

    1

  • 最大 Outstation 连接数量

    32

  • Master 内部数据库（每个 Master）

    二进制输入：8192 点
    模拟输入：2048 点
    计数器：2048 点
    二进制输出：8192 点
    模拟输出：2048 点

  • Outstation 内部数据库

    二进制输入：8192 点
    模拟输入：2048 点
    计数器：2048 点
    二进制输出：8192 点
    模拟输出：2048 点
    二进制输入事件：1024
    模拟输入事件：1024
    计数器事件：1024

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

  • 重量

    507 g (1.12 lb)

  • 工作温度

    MGate 5109：0 至 60°C（32 至 140°F）
    MGate 5109-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 60950-1，UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6，IEC 60068-2-64

  • 时间

    888,926 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
MXview One plugin (Linux)
21.9 MB 		软件包
SHA-512
v1.4
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年6月11日 2024年6月11日 发布说明
MXconfig plugin (non-Java version)
1.1 MB 		软件包
SHA-512
v1.3
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
 2024年4月26日 2024年4月26日 发布说明
Firmware for MGate 5109 Series
7.7 MB 		固件
SHA-512
v2.5
2023年7月26日 2023年7月26日 发布说明
MXconfig Plugin
3.3 MB 		软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2023年7月17日 2023年7月17日 发布说明
Moxa CLI Configuration Tool for Windows
2.0 MB 		管理工具
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年6月29日 2023年6月29日 发布说明
Moxa CLI Configuration Tool for Linux
11.6 MB 		管理工具
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
 2023年6月29日 2023年6月29日 发布说明
Device Search Utility
2.2 MB 		管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月28日 2023年6月28日 发布说明
MXview plugin
32.8 MB 		软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2023年5月2日 2023年5月2日 发布说明
Firmware for MGate 5109 Series
7.6 MB 		固件
SHA-512
v2.3
2021年3月2日 2021年3月2日 发布说明
MIB file for MGate 5109 Series
14.8 KB 		软件包
SHA-512
v1.0
2016年6月1日 2016年6月1日 发布说明

支持文件

筛选

全部 2D CAD 兼容性指南 产品资料表 声明书 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
FOSS Statement for MGate 5000 Series
852.4 KB 		声明书 英文 v1.1 2024年9月27日 2024年9月27日
Tech Note: Configuring and Monitoring with MXview One/MXview and MXconfig (non-java and java) Plugins
2.1 MB 		技术说明 英文 v1.0 2024年5月7日 2024年5月7日
Manual for MGate 5109 Series
6.7 MB 		手册 英文 v3.2 2023年9月19日 2023年9月19日
Tech Note: The Security Hardening Guide for MGate 5000 Series
1.3 MB 		技术说明 英文 v2.2 2023年8月16日 2023年8月16日
QIG for MGate 5109 Series
424.4 KB 		QIG 英文 v1.3 2021年4月28日 2021年4月28日
Compatibility Guide for MGate 5109 Series (DNP3 Device Profile)
457.4 KB 		兼容性指南 英文 v2.0 2020年4月9日 2020年4月9日
MGate 5109 系列产品资料表
1.8 MB 		产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Tech Note: MGate 5109 With DNP3 RTU Application
2.4 MB 		技术说明 英文 v1.0 2017年7月19日 2017年7月19日
Tech Note: MGate 5109 with DNP3 SCADA Application
2.4 MB 		技术说明 英文 v1.0 2017年7月19日 2017年7月19日
2D CAD for MGate 5109
159.7 KB 		2D CAD 英文 2016年10月4日 2016年10月4日

相关内容

筛选

全部 技术指南 白皮书 视频

可用型号 (2)

显示图片
比较
moxa-mgate-5109-image.jpg | MoxaMGate 5109
比较

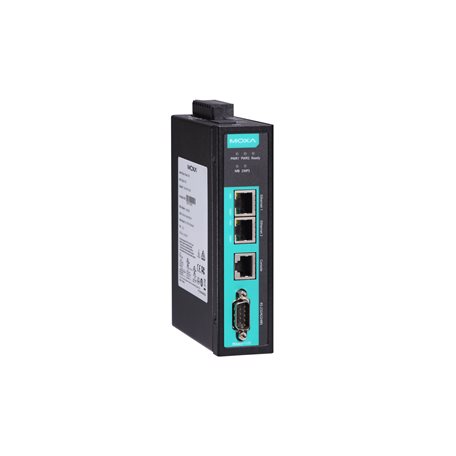

moxa-mgate-5109-t-image.jpg | MoxaMGate 5109-T
