ioLogik R1200 系列

RS-485 远程 I/O

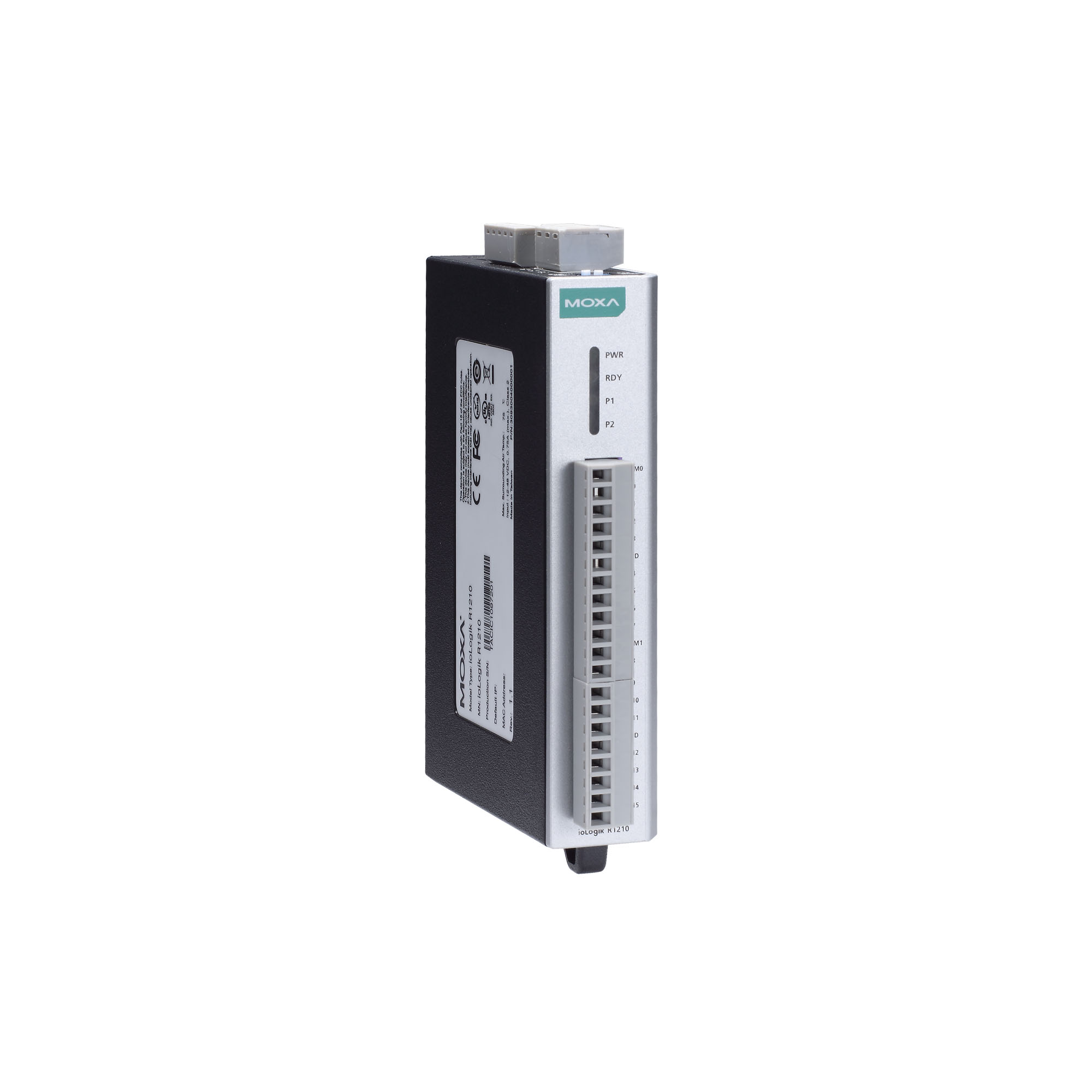

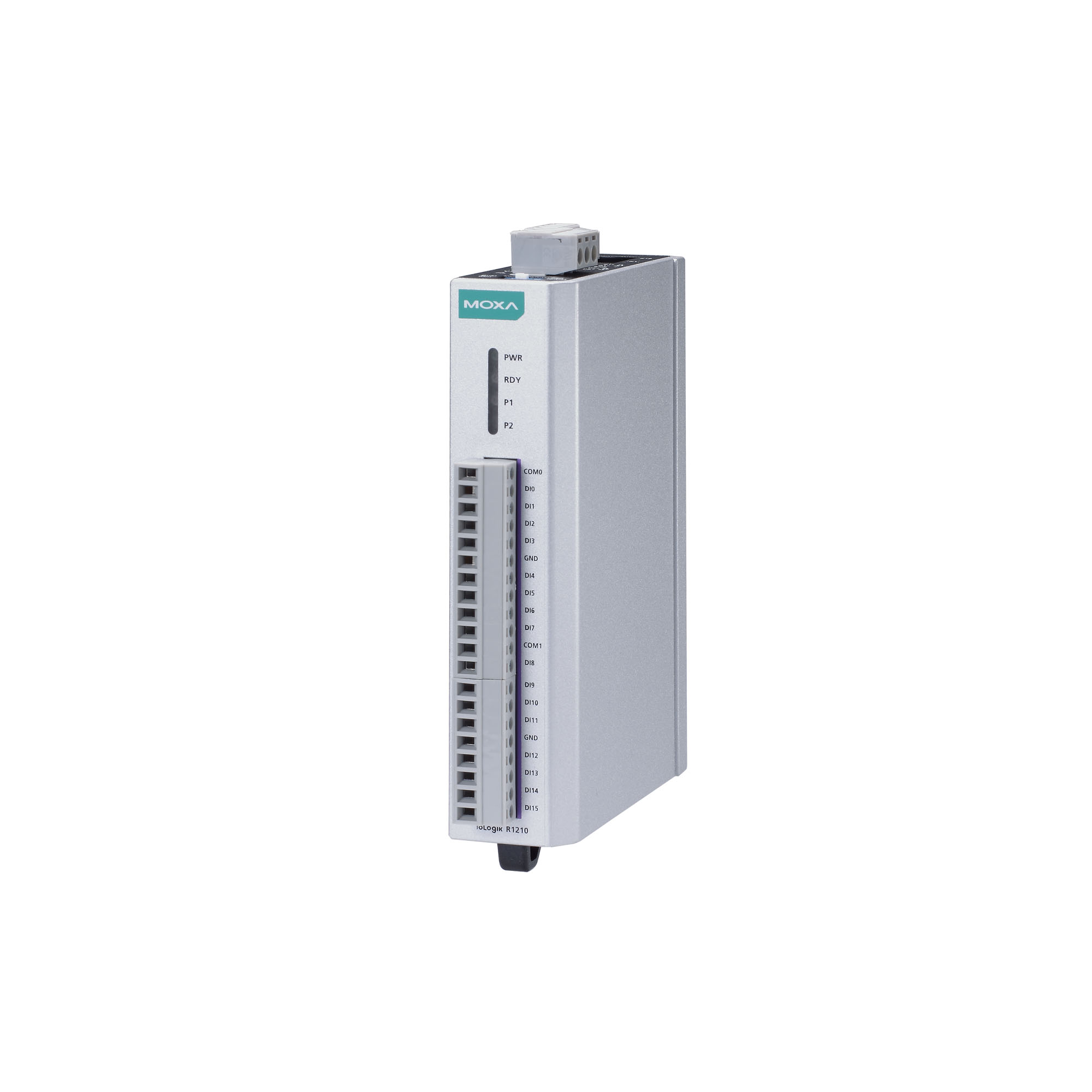

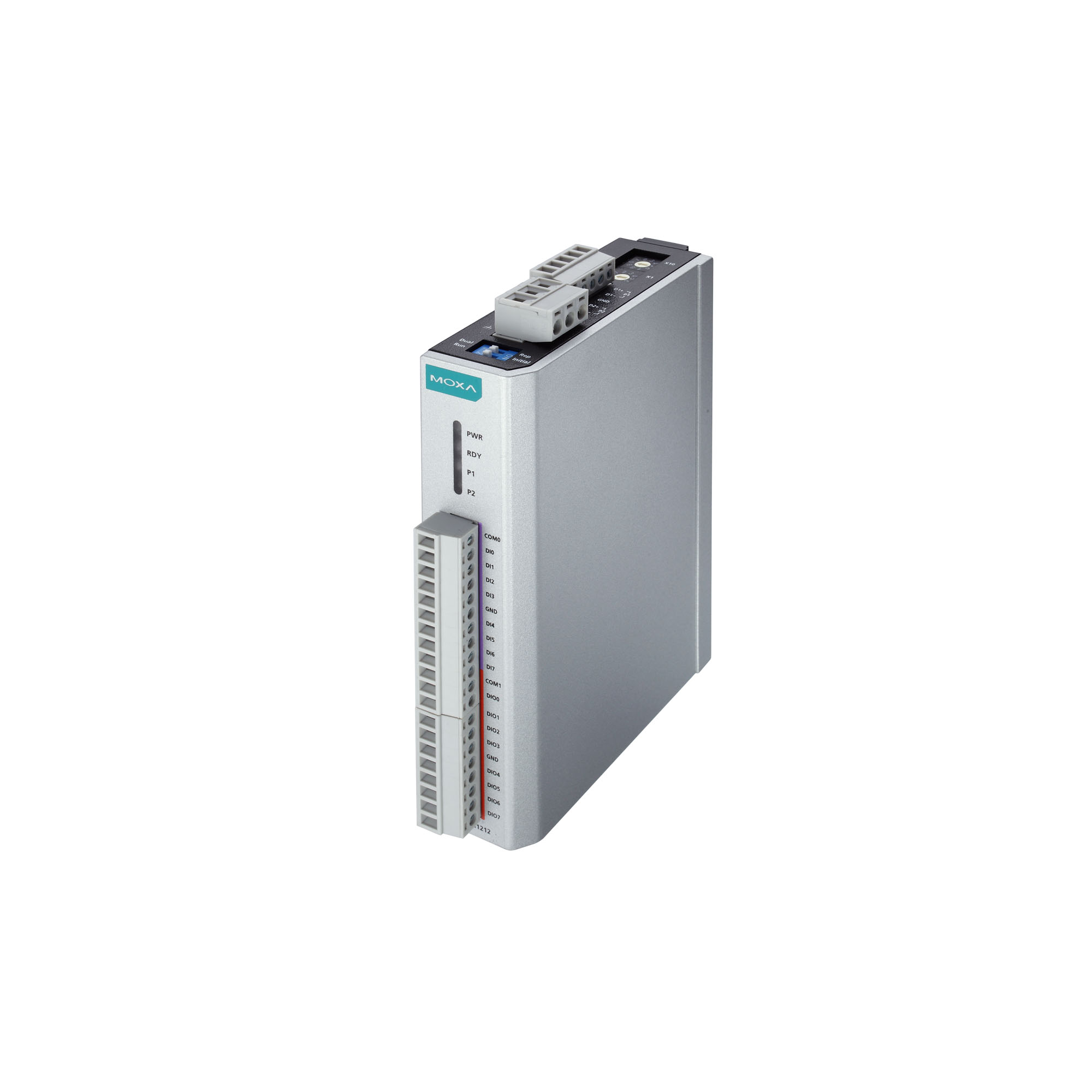

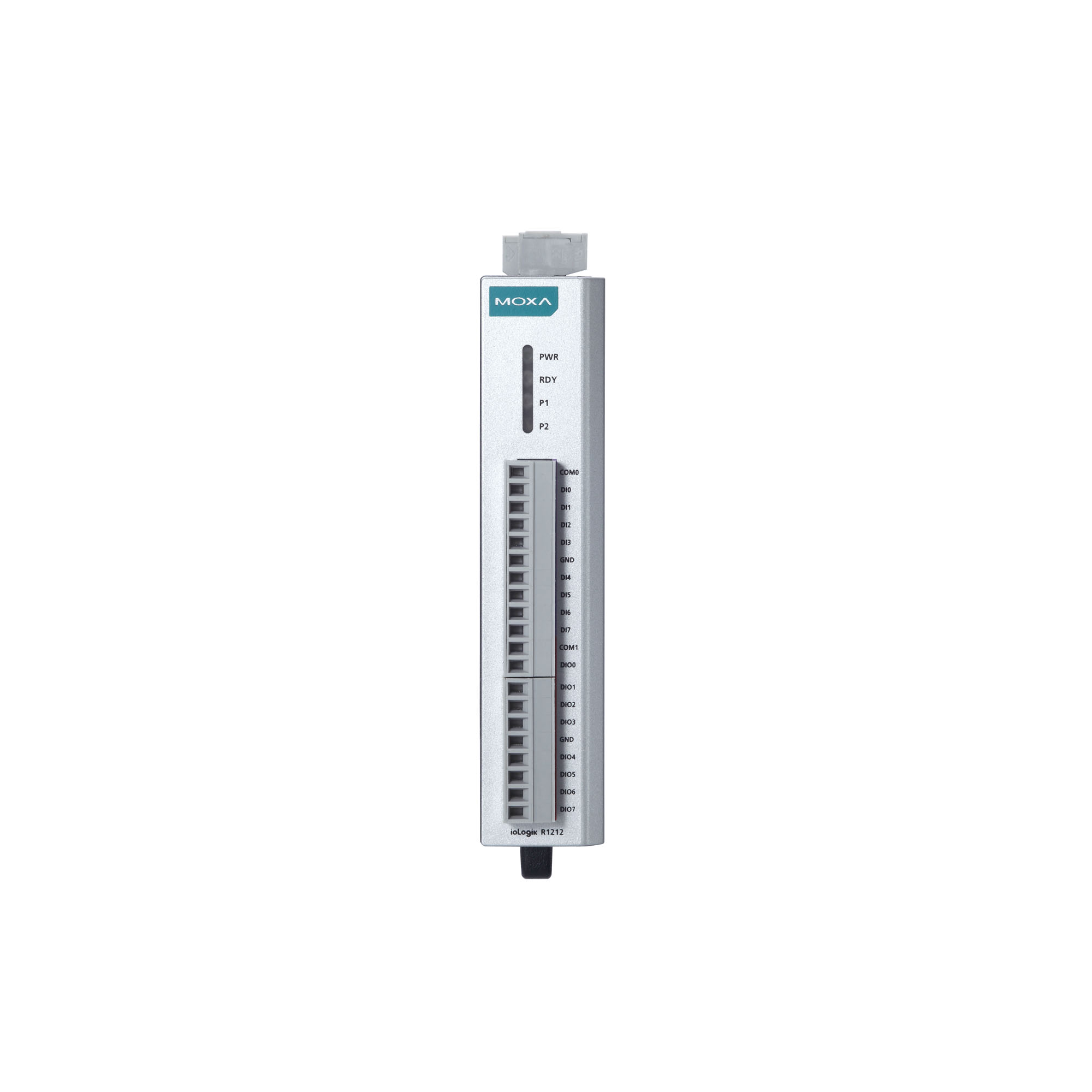

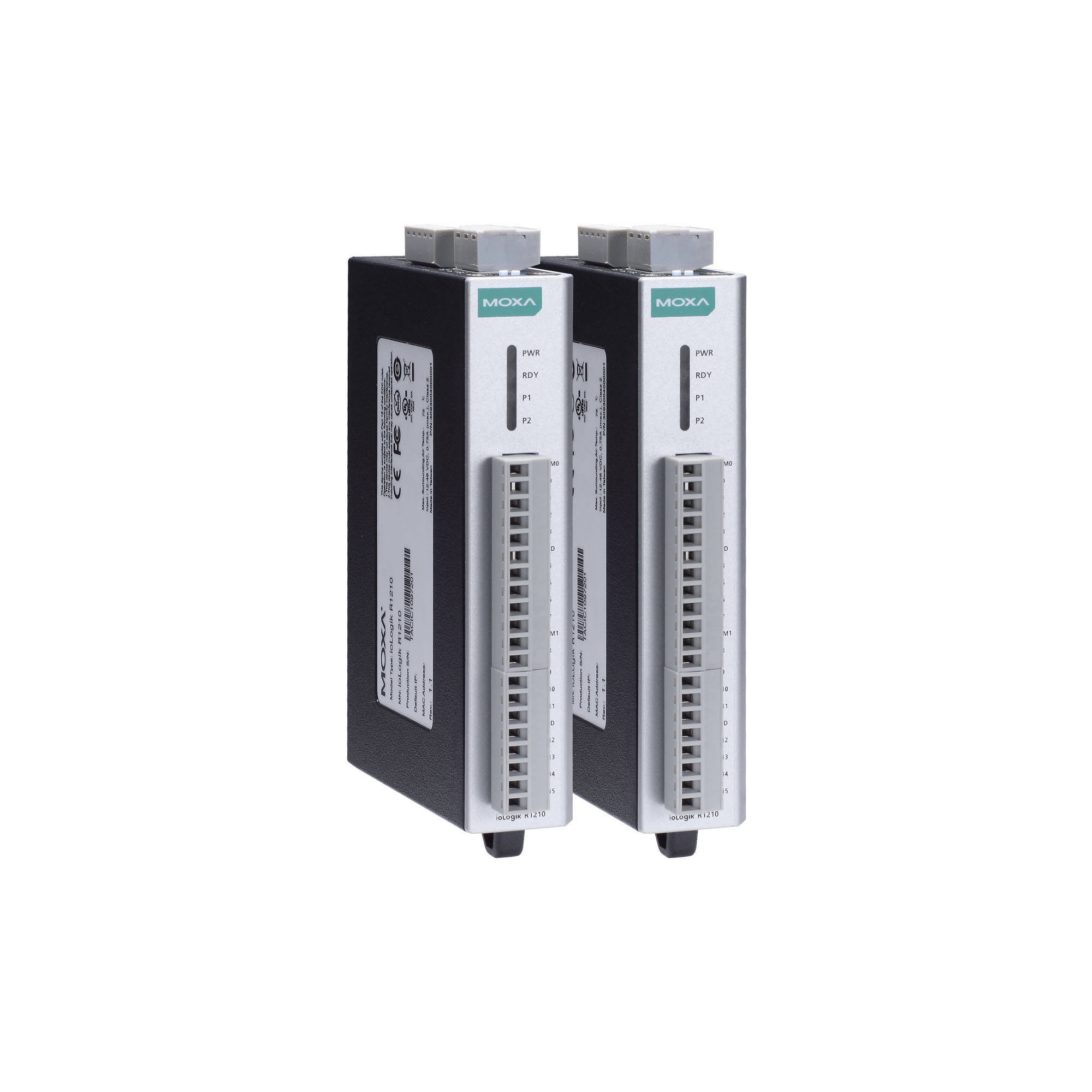

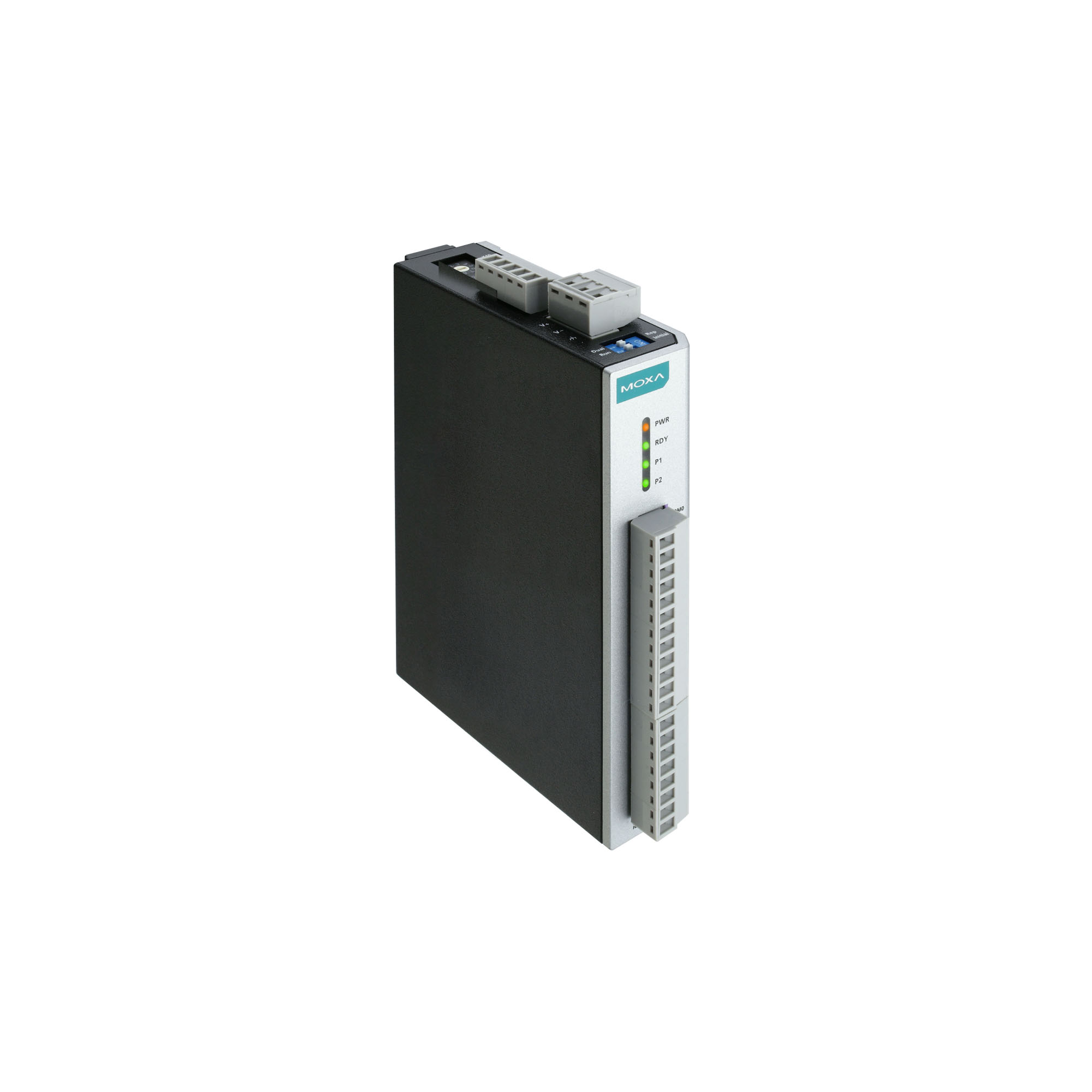

moxa-iologik-r1200-series-image-1-(1).jpg | Moxa
moxa-iologik-r1200-series-image-2-(1).jpg | Moxa
moxa-iologik-r1200-series-image-3-(1).jpg | Moxa
moxa-iologik-r1200-series-image-4-(1).jpg | Moxa
moxa-iologik-r1200-series-image-5-(1).jpg | Moxa
moxa-iologik-r1200-series-image-6-(1).jpg | Moxa

特点和优势

  • 双 RS-485 串口远程 I/O，内置中继器
  • 支持多点通信参数安装
  • 可通过 USB 安装通信参数和升级固件
  • 可通过 RS-485 连接升级固件
  • -40 至 85°C（-40 至 185°F）宽温型号可选

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ioLogik R1200 系列 RS-485 串口远程 I/O 可以为远程过程控制，提供高效经济、可靠和易于维护的 I/O 系统的理想解决方案。串口远程 I/O 方便过程控制工程师进行简易接线，仅需通过两条线即可与控制器和其他 RS-485 设备进行通信，并且采用 EIA/TIA RS-485 通信协议即可实现长距离高速发送和接收数据。 除了通过软件或 USB 进行通信配置以及采用双 RS-485 端口设计外，Moxa 远程 I/O 设备还大幅度减少了数据采集和自动化系统的设置和维护工作。Moxa 还提供了不同的 I/O 组合，为不同应用提供了更大的灵活性和兼容性。



简易操作的软件界面，简化维护

通过简单操作的 Moxa ioSearch 软件，您可以通过用户友好的图形用户界面快速访问 ioLogik R1200 设备的所有状态信息和设置。此外，ioSearch 还提供了通过 RS-485 网络为每台 ioLogik R1200 设备更新固件的简便方式，使得用户可以远程更新固件。这款免费且易用的 ioSearch 软件降低了设置通信接口所需的维护时间和人工成本。当同一个 RS-485 网络上有多台 ioLogik R1200 时，设置过程中无需再转动数百个拨盘。相反，用户只需通过图形用户界面配置和复制每台 ioLogik R1200 的波特率和模式。与传统方式相比，这种便捷的软件功能降低了维护工程师的工作量，并极大地简化了设备配置升级操作。



创新硬件设计简化部署，提高维护效率

Moxa 推出了业界首款支持 USB 的 RS-485 串口远程 I/O，为升级和配置 RS-485 远程 I/O 通信设备和固件提供了创新解决方案。用户只需将配置上传至 USB 存储器，然后将其插入现场设备，所有配置和固件更新将自动上传至现场设备。

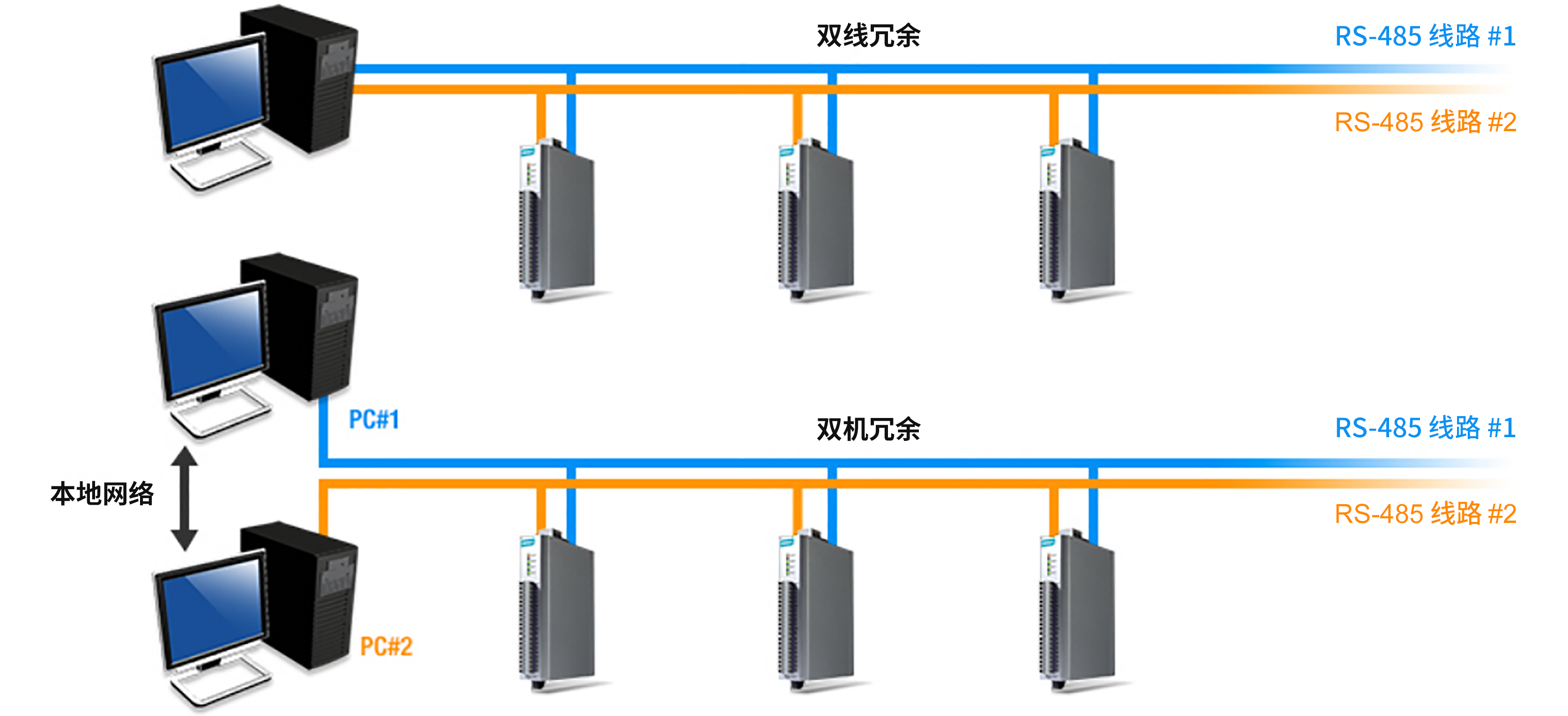

节约备份和冗余接线成本的硬件设计

Moxa ioLogik R1200 系列提供 2 个 RS-485 端口，当其中一个 RS-485 端口损坏时，可以快速切换到另一个 RS-485 端口，以便进行快速测试或维修。RS-485 远程 I/O 设备是低成本技术，然而 Moxa 的双 RS-485 端口可节省更多成本。借助 ioLogik R1200，可使用双 RS-485 端口设置接线、提供计算机冗余或使用两种计算机拓扑备份网络。在冗余接线方面，当计算机检测到一个 RS-485 连接没有响应时，可以快速切换到另一条 RS-485 线路，从而确保现场传感器与中央计算机之间连续通信。此外，用户还可以自定义设置。在计算机冗余方面，ioLogik R1200 可在系统宕机时为系统操作员提供安全备份。



  • 按钮

    复位按钮

  • 模拟量输入通道

    ioLogik R1240 系列： 8

  • 模拟量输出通道

    ioLogik R1241 系列：4

  • DIO 复用通道（软件调节）

    ioLogik R1212 系列：8

  • 数字输入通道

    ioLogik R1210 系列：16
    ioLogik R1212 系列：8
    ioLogik R1214 系列：6

  • 隔离保护

    3k VDC 或 2k Vrms

  • 继电器通道

    ioLogik R1214 系列：6

  • 接头

    螺丝紧固 Euroblock 端子

  • 计数器频率

    2.5 kHz

  • 数字滤波间隔

    软件可配置

  • 干接点

    开：GND 短路
    关：断路

  • I/O 模式

    DI 或事件计数器

  • 点/COM

    ioLogik R1210/R1212 系列：8 个通道
    ioLogik R1214 系列：6 个通道

  • 传感器类型

    干接点
    湿接点（NPN 或 PNP）

  • 湿接点 (DI ~ COM)

    开：10 至 30 VDC
    关：0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 模式

    DO 或脉冲输出

  • I/O 类型

    Sink

  • 脉冲输出频率

    5 kHz

  • 过高电流保护

    0.65 A/通道 @ 25°C

  • 过热关闭

    175°C（典型值），150°C（最小）

  • 过压保护

    45 VDC（典型值）

  • 击穿电压

    500 VAC

  • 接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：5 A @ 30 VDC，250 VAC，110 VAC

  • 触点阻抗

    100 mΩ（最大）

  • 电气寿命

    100,000 次操作 @ 5 A 纯电阻性负载

  • 初始绝缘电阻

    1,000 MΩ（最小）@ 500 VDC

  • 机械寿命

    5,000,000 次操作

  • 脉冲输出频率

    0.3 Hz @ 额定负载

  • 类型

    A 型 (N.O.) 电源继电器

  • 注意

    环境湿度必须是非冷凝的，并保持在 5% 至 95% 之间。在低于 0°C 的高冷凝环境中运行时，继电器可能会发生故障。

  • 精度

    ioLogik R1240：
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik R1240-T：
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C
    ±0.5% FSR @ -40 至 75°C

  • 电流输入内置电阻

    120 Ω

  • 接头

    螺丝紧固 Euroblock 端子

  • I/O 模式

    电压/电流

  • I/O 类型

    差分

  • 输入阻抗

    10 MΩ（最小）

  • 输入范围

    0 至 10 VDC
    0 至 20 mA
    4 至 20 mA
    4 至 20 mA（带熔断检测）

  • 分辨率

    16 bit

  • 采样率

    所有通道：采样 12 个/秒
    每个通道：采样 1.5 个/秒
    仅启用一个通道：采样 12 个/秒

  • 精度

    ioLogik R1241：
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik R1241-T：
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 接头

    螺丝紧固 Euroblock 端子

  • 输出范围

    0 至 10 VDC
    0 至 20 mA
    4 至 20 mA

  • 分辨率

    12-bit

  • 电压输出

    10 mA（最大）

  • 负载（电流模式）

    内部电源：400 Ω（最大）
    24 V 外部电源：1000 Ω（最大）

  • LED 指示灯

    PWR、RDY、P1、P2

  • 波特率

    1200 bps 至 921.6 kbps

  • 接头

    接线端子

  • 端口数量

    2

  • 校验位

    无
    偶
    奇

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • 串口标准

    RS-485

  • 停止位

    1，2

  • 浪涌保护

    1 kV

  • ESD

    15 kV

  • 数据位

    8

  • 流量控制

    无
    XON/XOFF

  • RS-485-2w

    Data+、Data-、GND

  • 工业协议

    Modbus RTU Server (slave)

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12 至 48 VDC

  • 电源功耗

    ioLogik R1210 系列：154 mA @ 24 VDC
    ioLogik R1212 系列：187 mA @ 24 VDC
    ioLogik R1214 系列：207 mA @ 24 VDC
    ioLogik R1240 系列：216 mA @ 24 VDC
    ioLogik R1241 系列：343 mA @ 24 VDC

  • 外壳

    塑料

  • 尺寸

    27.8 x 124 x 84 mm（1.09 x 4.88 x 3.31 英寸）

  • 重量

    200 g (0.44 lb)

  • 安装

    导轨式安装
    壁挂式

  • 接线

    I/O 线缆，16 至 26 AWG
    电源线缆，12 至 24 AWG

  • 工作温度

    标准型号：-10 至 75°C（14 至 167°F）
    宽温型号：-40 至 85°C（-40 至 185°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：0.5 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,239,293 小时

  • 标准

    Telcordia SR332

  • 保修期限

    ioLogik R1214：2 年 由于功率继电器的使用寿命有限，使用该组件的产品享受 2 年保修。
    ioLogik R1210/R1212/R1240/R1241 系列：5 年

  • 详情

    请参阅 www.moxa.com.cn/warranty
