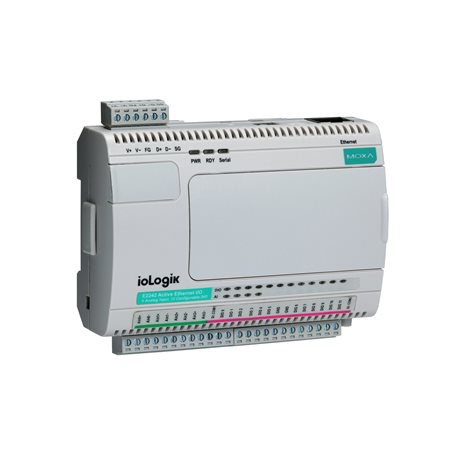

ioLogik E2200 系列

智能以太网远程 I/O,支持 Click&Go 控制逻辑

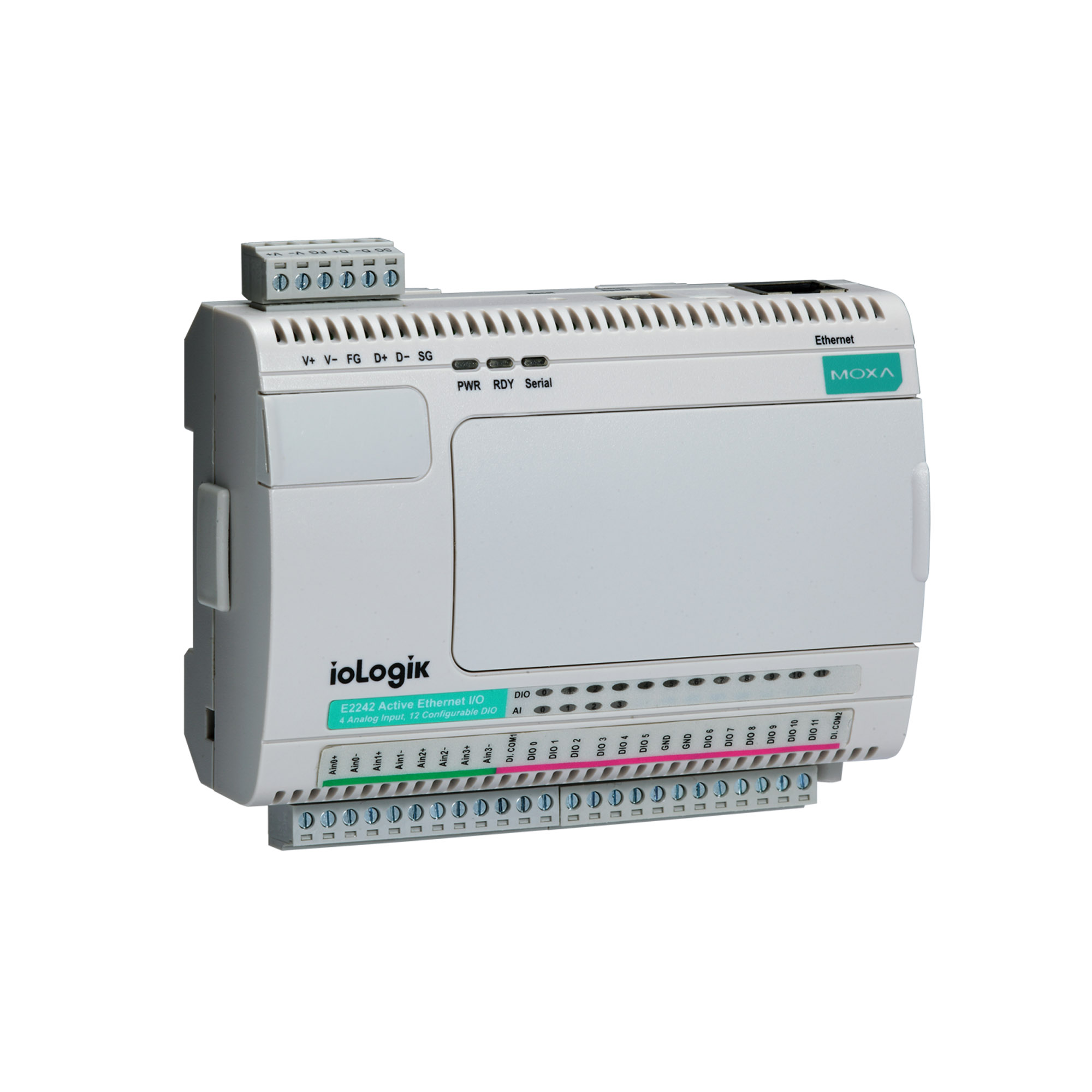

moxa-iologik-e2200-series-image-1-(1).jpg | Moxa

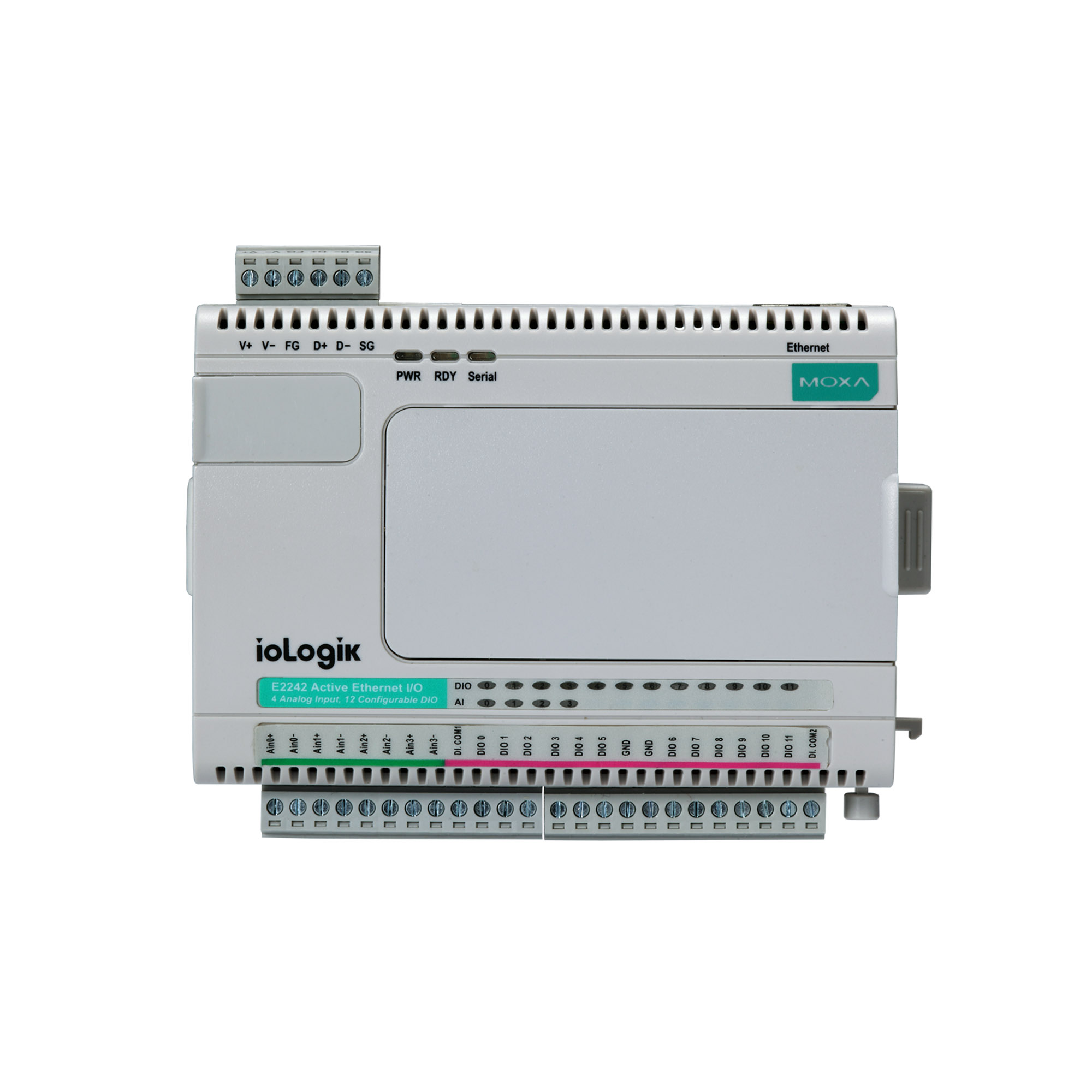

moxa-iologik-e2200-series-image-2-(1).jpg | Moxa

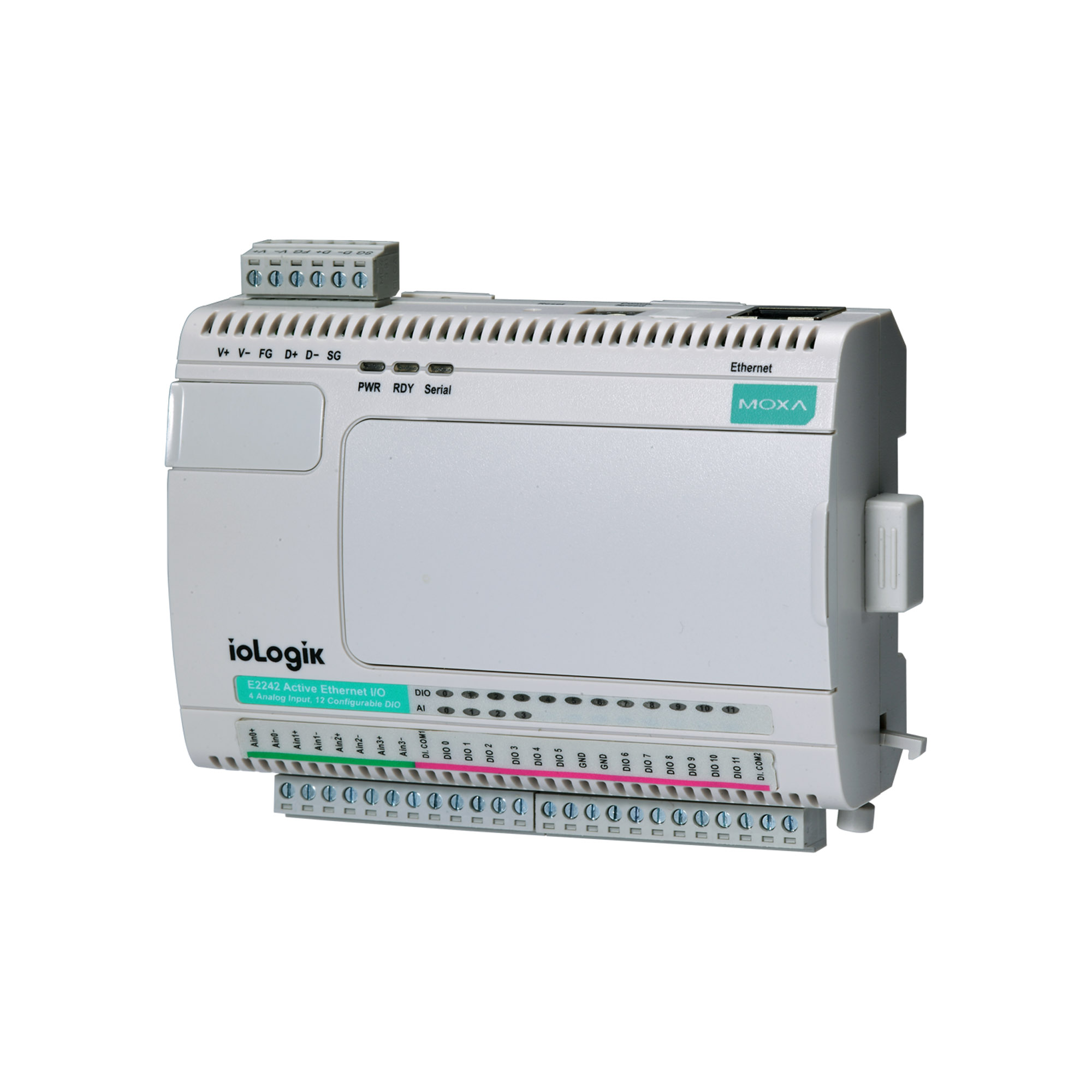

moxa-iologik-e2200-series-image-3-(1).jpg | Moxa

特点和优势

  • 专利设计的 Click&Go 控制逻辑的前端智能技术,支持多达 24 条规则
  • 与 MX-AOPC UA 服务器进行主动通信
  • 点对点通信,节省时间和布线成本
  • 支持 SNMP v1/v2c/v3
  • Web 浏览器提供简易设置
  • 支持 Windows 或 Linux 的 MXIO 库,可简化 I/O 管理
  • -40 至 75°C(-40 至 167°F)宽温型号可选

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa ioLogik E2200 系列以太网远程 I/O,可进行基于 PC 的数据采集和设备控制,它通过基于事件触发的主动报告功能来控制 I/O 设备,并配备了 Click&Go 编程界面。不同于传统 PLC 的被动和轮询数据方式,Moxa ioLogik E2200 系列与 MX-AOPC UA 服务器搭配使用时,可通过主动推送功能与 SCADA 系统通信,只有在 I/O 状态发生变化或定义的事件发生时推送消息至服务器。此外,ioLogik E2200 可运用 SNMP 协议与 NMS (网络管理系统)进行通信和控制,IT 人员可以为 I/O 设备配置触发条件来推送 I/O 状态报告。这种根据异常事件报告的机制是一种基于 PC 监控的新方法,比传统的轮询方式占用更少的带宽。

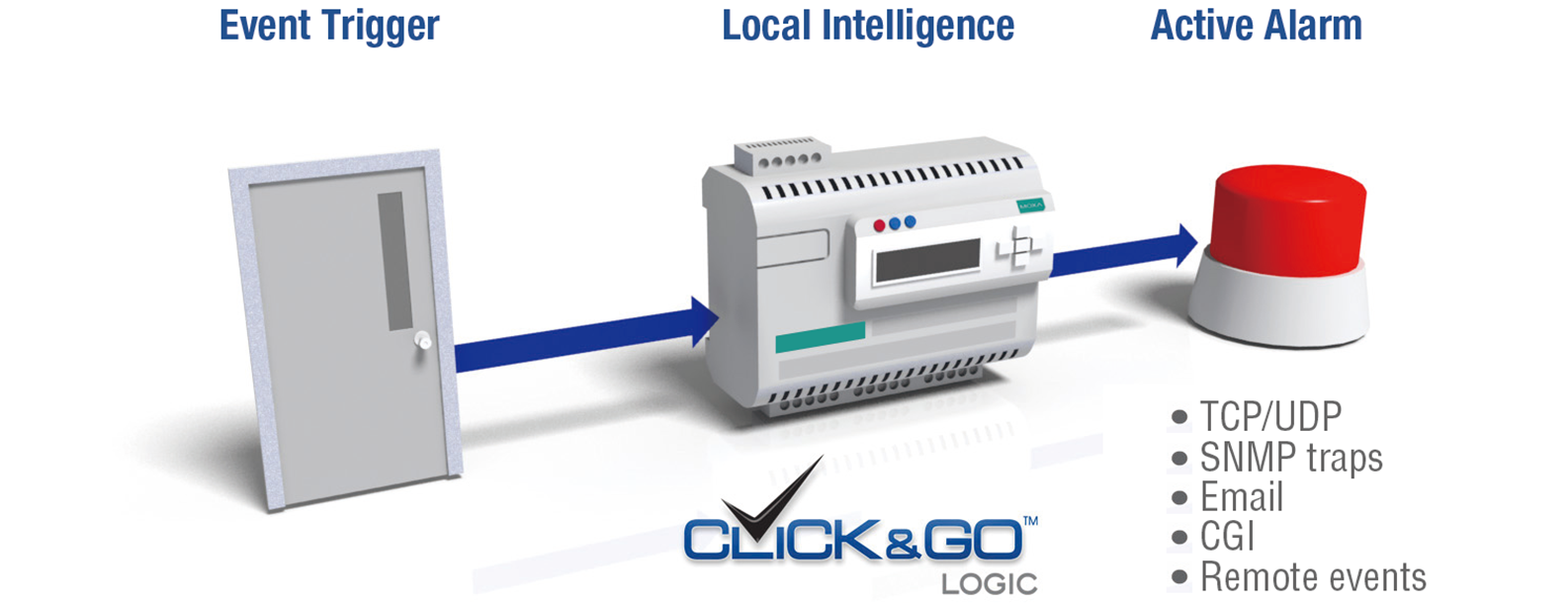

智能报警和控制技术,无需PC

这款产品支持简单又强大的 Click&Go™ 技术,可通过电子邮件、TCP/UDP 或 SNMP trap 发送事件触发的报告和报警,为您提供了功能强大的高效工具,可实时提供带有时间戳的状态更新。

借助内置的 Click&Go™ 智能技术,无需 PC 控制器即可将 ioLogikE2200 与简易的输入触发器配对,并配置简单输出功能。如此即可根据用户定义的条件自动进行 I/O 事件报告。







通过 SNMP 管理以太网设备

IT 工程师可通过 SNMP 配置 I/O 设备,针对特定 I/O 事件传送报警 (traps),或直接读取/写入 I/O 寄存器。此产品支持 SNMPv3、授权认证和加密功能,从而确保最高的安全性。借助支持 SNMP 协议的 Moxa I/O,即使是 IT 人员也可将工业传感器和服务器轻松集成至以太网骨干网络,加上强大的网络管理工具,使其成为环境监测、电信、发电和配电,以及交通等多种工业应用的理想选择。

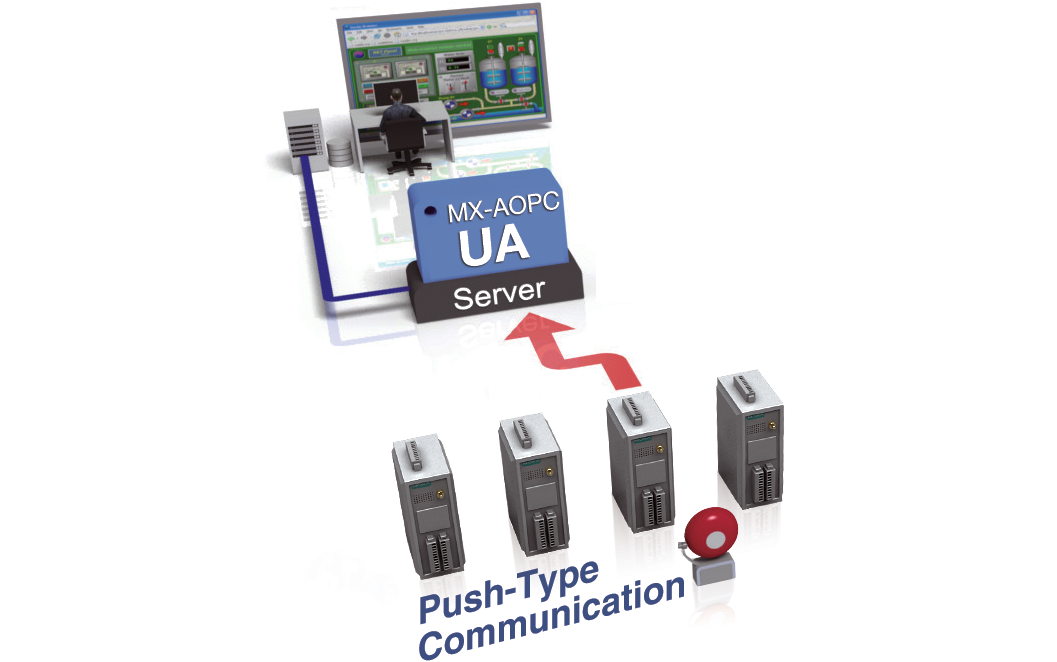

事件和报警推送技术

MX-AOPC UA 服务器提供 I/O 设备主动推送通信功能,将状态和/或事件的变化传送至 SCADA 系统。与轮询系统不同,使用推送技术与 SCADA 系统通信时,只有当状态发生变化或定义的事件发生时才会推送消息,进而提升准确度和减少需要传输的数据量。







  • 语言

    Click&Go

  • 模拟量输入通道

    ioLogik E2240 系列: 8
    ioLogik E2242 系列:4

  • 模拟量输出通道

    ioLogik E2240 系列:2

  • DIO 复用通道(软件调节)

    ioLogik E2212 系列:4
    ioLogik E2242 系列:12

  • 数字输入通道

    ioLogik E2210 系列:12
    ioLogik E2212 系列:8
    ioLogik E2214 系列:6

  • 数字输出通道

    ioLogik E2210/E2212 系列:8
    ioLogik E2260/E2262 系列:4

  • 继电器通道

    ioLogik E2214 系列:6

  • RTD 通道

    ioLogik E2260 系列:6

  • 热电偶通道

    ioLogik E2262 系列:8

  • 按钮

    复位按钮

  • 隔离保护

    3k VDC 或 2k Vrms

  • 旋转开关

    0 至 9

  • 接头

    螺丝紧固 Euroblock 端子

  • 计数器频率

    900 Hz

  • 数字滤波间隔

    软件可配置

  • 干接点

    开:GND 短路
    关:断路

  • I/O 模式

    DI 或事件计数器

  • 点 / COM

    ioLogik E2210 系列:12 个通道
    ioLogik E2212/E2242 系列:6 个通道
    ioLogik E2214 系列:3 个通道

  • 传感器类型

    ioLogik E2210 系列:干接点和湿接点 (NPN)
    ioLogik E2212/E2214/E2242 系列:干接点和湿接点(NPN 或 PNP)

  • 湿接点 (DI ~ GND)

    开:0 至 3 VDC
    关:10 至 30 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/ 通道

  • I/O 模式

    DO 或脉冲输出

  • I/O 类型

    Sink

  • 过高电流保护

    0.65 A/ 通道@ 25°C

  • 过热关闭

    175°C(最小)

  • 过压保护

    45 VDC(典型值)

  • 脉冲输出频率

    1 kHz

  • DIO 输出漏电源

    4.0 mA @ 24 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    感性负载:2 A @ 30 VDC,250 VAC,110 VAC
    纯电阻性负载:5 A @ 30 VDC,250 VAC,110 VAC

  • 触点阻抗

    100 mΩ(最大)

  • 电气寿命

    100,000 次操作 @ 5 A 纯电阻性负载

  • 机械寿命

    1,000,000 次操作

  • 最小允许负载

    1 A @ 5 VDC

  • 脉冲输出频率

    0.3 Hz @ 额定负载

  • 类型

    A 型 (N.O.) 电源继电器

  • I/O 模式

    继电器或脉冲输出

  • 注意

    环境湿度必须是非冷凝的,并保持在 5% 至 95% 之间。在低于 0°C 的高冷凝环境中运行时,继电器可能会发生故障。

  • 精度

    ioLogik E2240/E2242:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik E2240-T/E2242-T:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C
    ±0.5% FSR @ -40 至 75°C

  • 接头

    螺丝紧固 Euroblock 端子

  • I/O 模式

    电压/电流

  • I/O 类型

    差分

  • 输入阻抗

    ioLogik E2240 系列:900 kΩ(最小)
    ioLogik E2242 系列:200 kΩ(最小)

  • 输入范围

    ioLogik E2240 系列:±150 mV、±500 mV、±5 V、±10 V、0 至 20 mA、4 至 20 mA
    ioLogik E2242 系列::±150 mV、0 至 150 mV、±500 mV、0 至 500 mV、±5 V、0 至 5 V、±10 V、0 至 10 V、0 至 20 mA、4 至 20 mA

  • 分辨率

    16 bit

  • 采样率

    ioLogik E2240 系列:
    所有通道:电压采样 10 个/秒;电流采样 6 个/秒
    每个通道:电压采样 1.25 个/秒;电流采样 0.75 个/秒
    单通道:电压采样 1.25 个/秒;电流采样 0.75 个/秒

    ioLogik E2242 系列:
    所有通道:采样 32 个/秒
    每个通道:采样 8 个/秒
    单通道:采样 100 个/秒

  • 电流输入内置电阻

    120 Ω

  • 过压保护

    -25 至+30 VDC(通电)
    -35 至+35 VDC(断电)

  • 精度

    ioLogik E2240:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik E2240-T:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C
    ±0.5% FSR @ -40 至 75°C

  • 输出范围

    0 至 10 VDC
    4 至 20 mA

  • 分辨率

    12-bit

  • 负载(电流模式)

    内部电源:250 Ω(最大)

  • 精度

    ioLogik E2260:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik E2260-T:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C
    ±0.5% FSR @ -40 至 75°C

  • 接头

    螺丝紧固 Euroblock 端子

  • 输入连接

    2 或 3 线

  • 输入阻抗

    625 kΩ(最小)

  • 传感器类型

    JPT100、JPT200、JPT500(-200 至 640°C)
    JPT1000(-200 至 350°C)
    NI100、NI200、NI500(-60 至 250°C)
    NI1000(-60 至 150°C)
    NI120(-80 至 260°C)
    PT1000(-200 至 350°C)
    PT50、PT100、PT200、PT500(-200 至 850°C)
    310、620、1250 和 2200 Ω 电阻

  • 分辨率

    0.1°C 或 0.1 Ω

  • 采样率

    所有通道:采样 12 个/秒
    每个通道:采样 2 个/秒

  • 毫伏精确度

    ioLogik E2262:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C

    ioLogik E2262-T:
    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -10 至 60°C
    ±0.5% FSR @ -40 至 75°C

  • TC 精确度

    类型 J、T、E、S、B:±5°C
    类型 K、R、N:±8°C

  • CJC 精确度

    ±0.5°C @ 25°C
    ±1.5°C @ -40 至 75°C

  • 接头

    螺丝紧固 Euroblock 端子

  • 输入阻抗

    1 MΩ(最小)

  • 毫伏类型

    ±19.532 mV
    ±39.062 mV
    ±78.126 mV
    故障和过压保护::-35 至+35 VDC(断电);-25 至+30 VDC(通电)

  • 分辨率

    16 bit

  • 采样率

    所有通道:采样 12 个/秒
    每个通道:采样 1.5 个/秒

  • 传感器类型

    J、K、T、E、R、S、B、N

  • LED 指示灯

    PWR、RDY、串口、I/O 状态

  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Web Console (HTTP)、Windows 管理工具 (ioAdmin)

  • 工业协议

    CGI 命令、Modbus TCP Server (Slave)、Moxa AOPC(主动标签)、MXIO 库、SNMPv1Trap、SNMPv1/v2c/v3

  • 管理

    BOOTP、IPv4、SMTP、DHCP Client、HTTP、TCP/IP

  • MIB

    设备设置 MIB

  • 对时服务

    SNTP

  • 支持功能

    1、2、3、4、5、6、15、16

  • 模式

    Server (Slave)

  • 接头

    接线端子

  • 串口标准

    RS-485

  • 端口数量

    1

  • 波特率

    1200、2400、4800、9600、19200、38400、57600、115200 bps

  • 校验位

  • 数据位

    8

  • 停止位

    1

  • 流量控制

  • RS-485-2w

    Data+、Data-、GND

  • 工业协议

    Modbus RTU Master

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12 至 36 VDC

  • 电源功耗

    ioLogik E2210 系列:202 mA @ 24 VDC
    ioLogik E2212 系列:136 mA @ 24 VDC
    ioLogik E2214 系列:170 mA @ 24 VDC
    ioLogik E2240 系列:198 mA @ 24 VDC
    ioLogik E2242 系列:178 mA @ 24 VDC
    ioLogik E2260 系列:95 mA @ 24 VDC
    ioLogik E2262 系列:160 mA @ 24 VDC

  • 尺寸

    115 x 79 x 45.6 mm(4.53 x 3.11 x 1.80 英寸)

  • 重量

    250 g (0.55 lb)

  • 安装

    导轨式安装、壁挂式安装

  • 接线

    I/O 线缆,16 至 26 AWG
    电源线缆,16 至 26 AWG

  • 外壳

    塑料

  • 工作温度

    标准型号::-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海拔

    2000 m 如果您需要能在更高海拔地区正常运行的产品,请联系 Moxa。

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 61000-6-2/-6-4

  • 安全

    UL 508

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: 接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT: 电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge: 电源:1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    ioLogik E2210 系列:213,673 小时
    ioLogik E2212 系列:217,722 小时
    ioLogik E2214 系列:307,329 小时
    ioLogik E2240 系列:155,941 小时
    ioLogik E2242 系列:204,391 小时
    ioLogik E2260 系列:327,282 小时
    ioLogik E2262 系列:341,063 小时

  • 标准

    Telcordia SR332

  • 保修期限

    ioLogik E2214 系列:2 年 由于功率继电器的使用寿命有限,使用该组件的产品享受 2 年保修。
    ioLogik E2210/E2212/E2240/E2242/E2260/E2262 系列:5 年
